桁架式空中闪电翼航空翼面结构设计

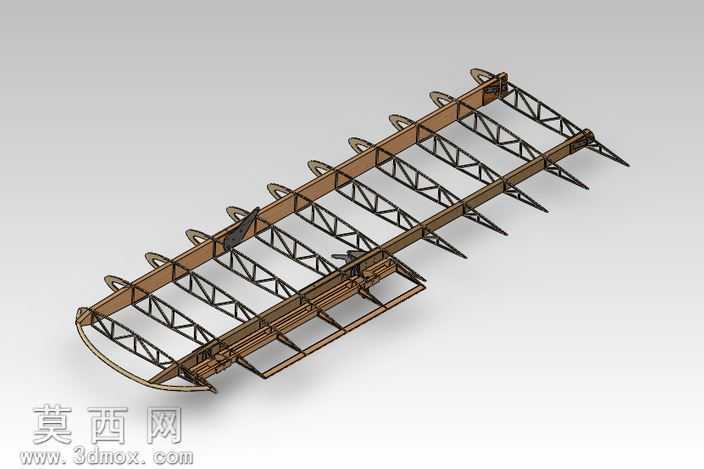

本作品为航空翼面类桁架结构三维建模成果，建模阶段采用SolidWorks完成全参数化草图绘制与特征搭建，首先依据翼面展弦比、前缘后掠弧度等核心参数绘制翼展方向的主轮廓基准草图，确定主承力梁的走向与分段节点，再逐段搭建横向桁架单元：每一组桁架单元均采用三角形稳定构型，通过焊件模块生成等截面型材杆件，自动完成杆件间的剪裁合并与焊缝特征添加，保证桁架结构的力学合理性。建模过程中对翼面前缘做了圆弧过渡的包边处理，避免尖锐结构带来的应力集中问题，同时在翼面上方等距布置环形吊挂接口，每个接口均做了加厚凸台与加强筋设计，匹配安装固定的受力需求。渲染阶段采用金属哑光棕作为主结构材质，模拟航空铝合金经阳极氧化后的表面质感，对桁架杆件的边缘做轻微倒角处理，避免渲染时出现锐利的黑边瑕疵，背景采用浅灰渐变底色突出结构本身，通过环境光遮蔽效果强化桁架交错处的层次感，清晰展现内部镂空的桁架排布逻辑。材质设置上区分了主承力梁与辅助桁架的材质粗糙度，主承力梁粗糙度更低以体现核心构件的加工精度，辅助桁架粗糙度稍高还原型材的原始表面状态。结构设计上采用分段模块化思路，整翼沿展向分为多个标准桁架单元，便于后续的拆装维护与参数调整，翼尖处做了斜切收梢处理，降低翼尖涡流带来的气动影响，尾端的尖状凸起匹配翼面气动修型需求，整体结构在保证翼面外形精度的前提下，通过镂空桁架设计最大程度降低了结构自重，符合航空构件轻质高强的设计要求。建模全程对所有装配配合做了干涉检查，确保各杆件、接口、包边结构之间无重叠干涉，所有特征均保留参数化编辑能力，可根据实际使用需求调整翼展长度、桁架密度、型材截面尺寸等核心参数，适配不同规格的轻型航空飞行器翼面设计需求。
