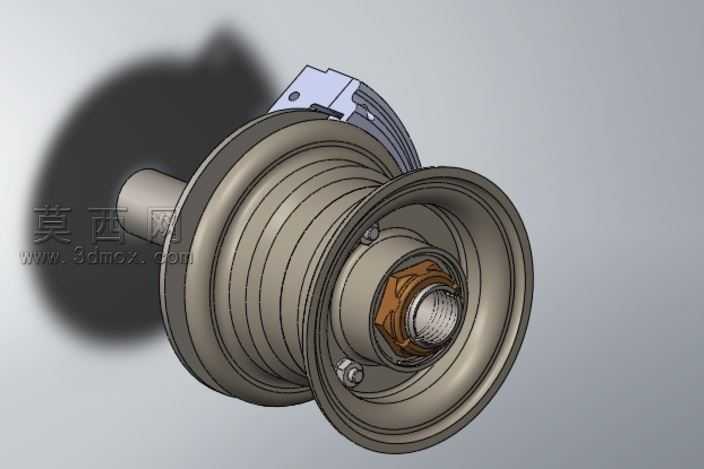

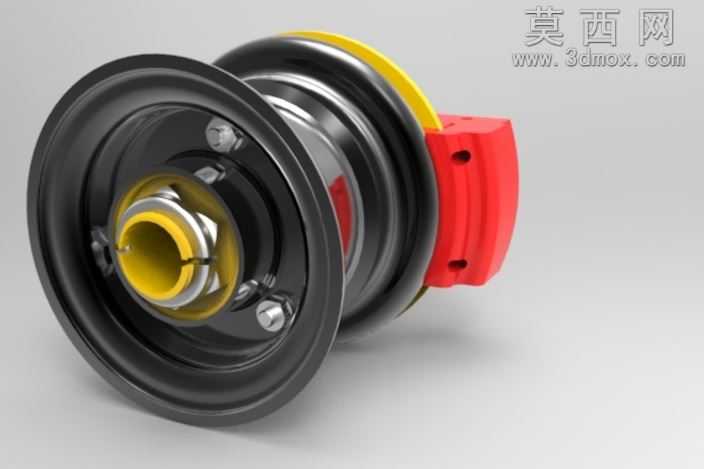

轮轴制动一体化总成结构三维设计

本作品为轮轴与制动功能集成的机械总成结构，采用三维参数化建模方式完成全零件构建与整体装配，建模过程中严格遵循机械设计的尺寸配合规范，对每一个组成零件的特征进行了精细化还原。首先从核心的轮轴基体开始建模，通过旋转凸台特征生成轴身主体，针对轴段上的安装定位台阶、卡簧槽、轴承配合面等细节，采用拉伸切除、旋转切除等特征逐一完成，保证各轴段的同轴度公差符合装配要求。轮毂部分采用多段旋转特征构建轮辋的曲面轮廓，对轮辐的减重结构、安装螺栓孔位、轴承座腔体进行了精准建模，还原了轮毂与轴体配合的安装位结构。制动组件部分，分别完成了制动蹄、摩擦衬片、制动凸轮、回位弹簧、安装支架等零件的建模，其中摩擦衬片的弧形贴合面通过曲面切除特征实现与制动鼓内圈的弧度匹配，制动凸轮的工作曲面通过样条曲线拟合后拉伸生成，保证制动动作时的撑开行程符合设计逻辑。装配过程中按照实际机械装配的层级关系添加配合约束，轴体与轮毂之间通过轴承配合添加同轴度约束，制动组件与安装支架之间添加旋转、限位配合，还原了制动蹄绕支撑销转动、凸轮驱动蹄片张开的动作逻辑。材质渲染阶段，针对不同零件赋予对应的材质属性：轴身与轮毂采用金属哑光钢材材质，调整金属度与粗糙度参数还原机加工金属的质感；摩擦衬片采用深色复合摩擦材料材质，添加细微的颗粒纹理提升真实感；回位弹簧采用弹簧钢材质，还原金属线材的光泽质感；安装支架采用铸铁材质，表面做轻度氧化质感处理。整体渲染采用工作室柔和布光，通过主光源、补光与环境光的搭配，突出总成结构的层次关系，清晰展现各零件的装配位置与结构轮廓。设计过程中遵循合理化设计原则，对零件的安装避让空间、装配工艺性进行了校验，确保各部件在装配与动作过程中不存在干涉问题，整体结构紧凑，集成了轮体承载与制动减速的双重功能，可作为轮式行走机构制动系统的设计参考模型，完整展现了轮轴制动总成的内部构造与装配关系。
