桁架式空中闪电装置结构设计

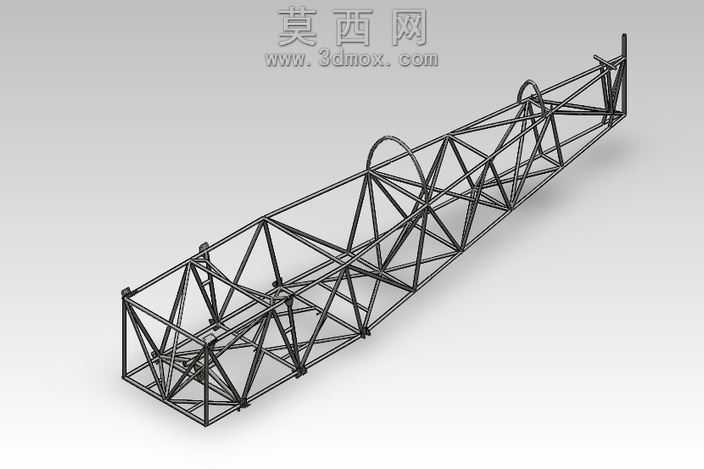

本作品为桁架式空中装置的三维结构设计，整体采用空间桁架构型完成建模，在三维建模过程中优先遵循结构力学传力逻辑，将长条形主体的受力路径通过杆件排布进行优化，所有杆件均采用等截面金属型材的预设参数完成建模，每一处节点都按照刚接节点的力学要求做了对齐处理，保证杆件轴线完全汇交于节点中心点，避免建模过程中出现偏心受力的结构隐患。建模阶段先完成主体截面的基准草绘，确定桁架的外轮廓尺寸与内部腹杆的分隔间距，沿长度方向做阵列排布后，对首尾两端的连接结构做了单独的细节建模，顶部额外设置的环形吊点结构完全匹配吊装作业的受力需求，吊点位置与主体桁架的上弦杆做了一体化的节点强化设计，避免吊装过程中出现局部应力集中的问题。渲染阶段采用哑光金属材质赋予所有杆件，材质参数调整为接近碳钢的粗糙度与金属度，背景选用中性浅灰色调突出桁架本身的结构线条，通过三点布光的方式打光，主光从侧上方照射勾勒出杆件的立体轮廓，辅光弱化阴影区域的死黑部分，背光勾勒出整体结构的外边缘轮廓，让镂空的桁架结构在渲染图中能够清晰展现每一处杆件的连接关系与空间层次。设计思路上优先考虑装置的轻量化与结构强度的平衡，通过三角形腹杆的排布让整个桁架在承受竖向荷载与水平荷载时都能将力均匀传递到每一根杆件上，镂空的结构设计既降低了整体自重，也减少了户外使用时的风阻系数，所有杆件的排布都避开了内部的走线空间，预留出后续安装电气组件的位置，整体结构在满足力学性能的前提下做到了构型简洁、装配逻辑清晰，每一段杆件都可以单独下料加工后通过节点完成拼装，降低了生产制造与现场安装的难度。
