老式飞机机身桁架预装配结构设计

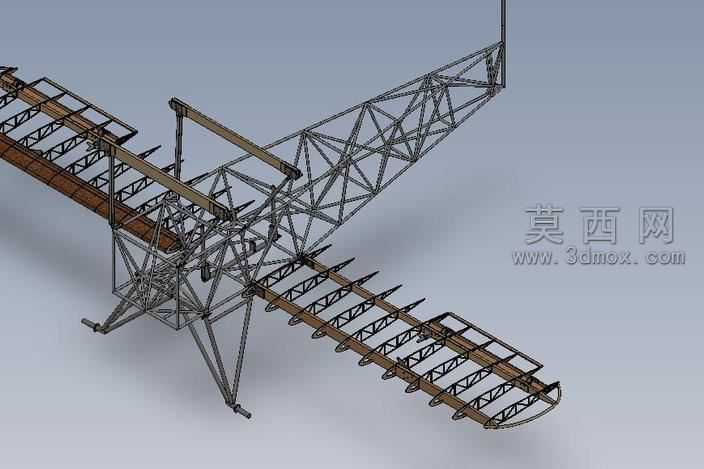

本作品为老式轻型飞机机身段的预装配三维结构模型，建模过程围绕早期双翼飞机的机身桁架骨架展开，完整还原了这类航空构件的空间杆件排布逻辑。建模阶段采用线框搭建立体基准框架，先确定机身纵向主梁的走向与分段节点，再依次排布横向隔框、斜向支撑杆件，所有杆件的连接节点都做了精准的对位处理，确保每一处承力结构的衔接位置符合早期飞机的受力设计逻辑。模型中区分了金属桁架杆件与木质翼肋承托构件两类材质，金属杆件采用哑光深灰金属质感，模拟早期航空钢管的表面处理效果，木质构件则还原了浅棕木纹肌理，对应早期飞机使用的航空木材材质特性，不同材质的部件在装配层级上做了明确区分，清晰展现机身从内到外的骨架搭建顺序。该预装配模型的核心设计思路是验证机身桁架各部件的拼接契合度，通过三维空间的虚拟预组装，排查杆件干涉、节点错位的问题，还原早期飞机机身制造中先组装主桁架、再铺设翼面承托结构的工艺流程。模型完整呈现了机身前段的起落架安装支点、机翼连接挂点、尾段延伸桁架的结构细节，每一处杆件的交叉位置都做了贴合实际工艺的连接处理，没有多余的冗余结构，精准复刻了早期轻型飞机开放式桁架机身的轻量化设计特点，通过三维建模的方式直观展现这类老式飞机机身的骨架受力逻辑与装配顺序，可用于航空结构认知、老式飞行器复原设计的参考，清晰展现预装配环节在航空构件制造中验证拼接精度、排查装配问题的核心作用。
