自制手动焊接作业定位工装结构

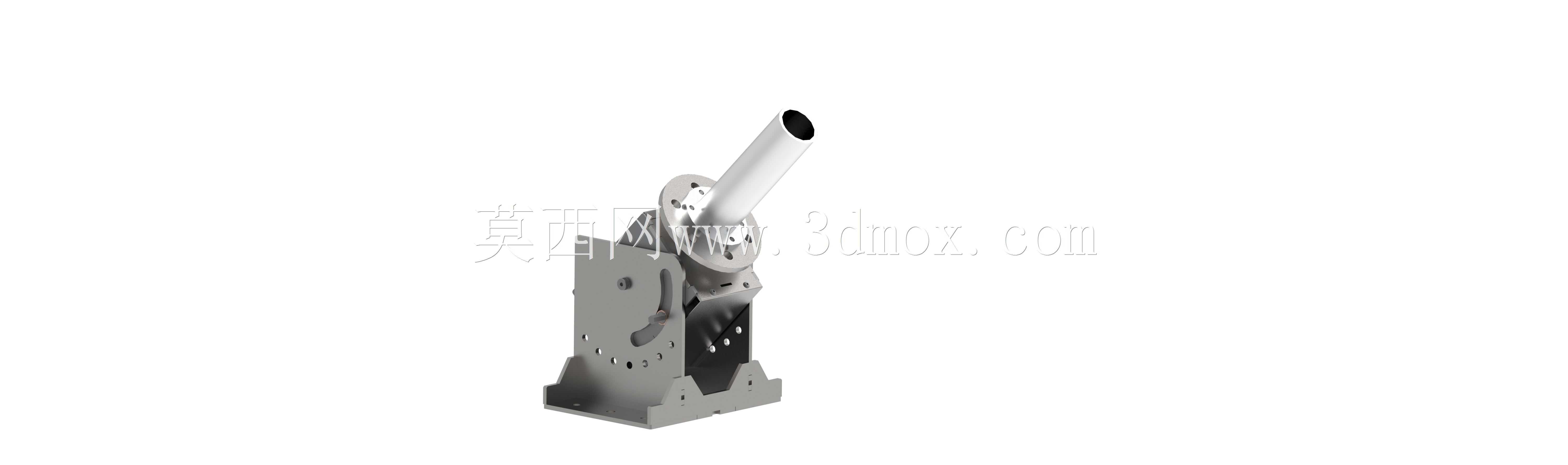

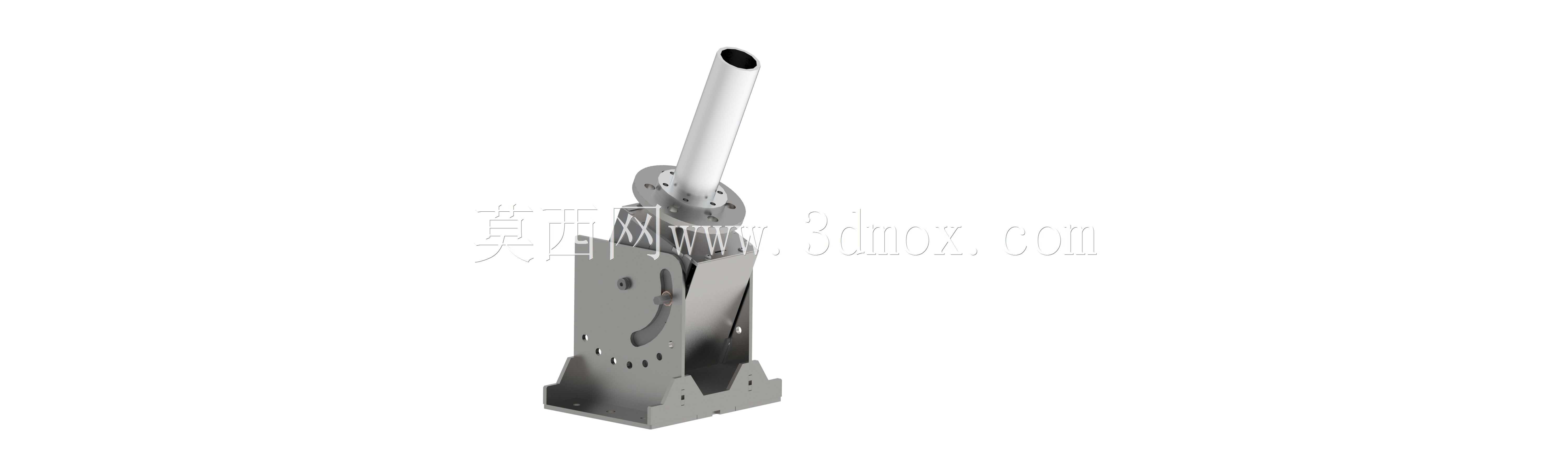

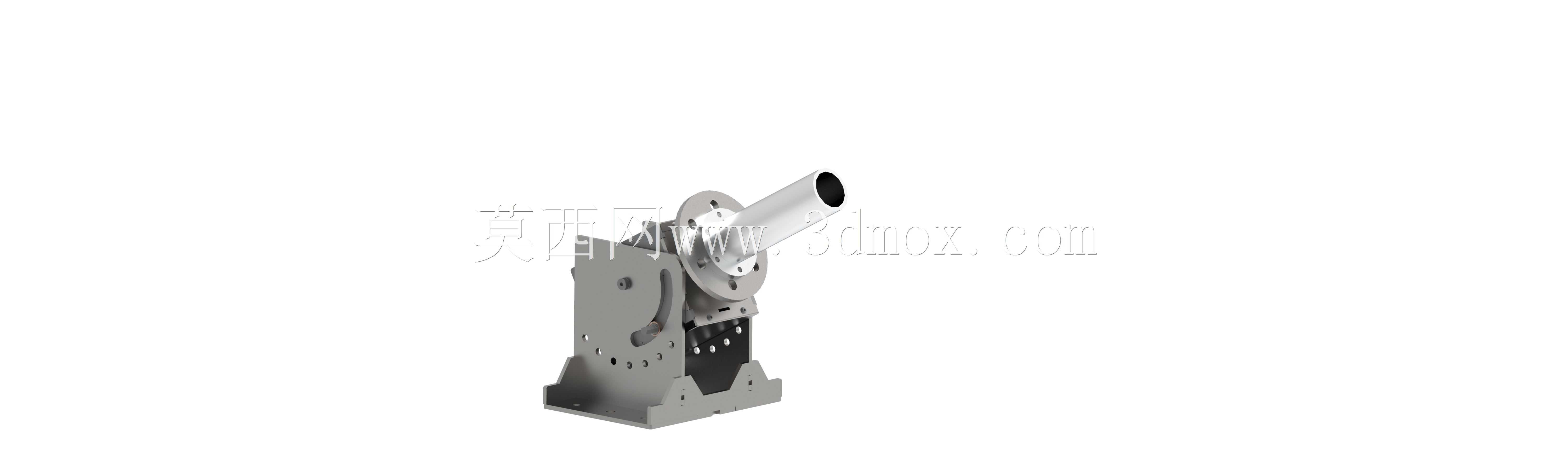

　　在中小批量金属构件焊接加工场景里，工件定位偏差一直是影响焊缝成型质量、后续装配精度的核心痛点，尤其是多工序流转的非标件焊接，频繁的装夹找正会占用大量有效作业时间，这款手动焊接定位装置正是针对车间零散焊接、小批量构件组焊的实际需求设计的实用型工装。从结构布局来看，装置底部采用带安装孔的板式基座，基座预留的螺栓过孔可直接固定在焊接工作台台面，也可搭配快速压板实现工位间的灵活移位，基座底部的支撑筋做了45度倒角处理，既避免焊接飞溅堆积在边角难以清理，也能提升基座整体的抗扭刚度，承受焊接过程中敲击、工件放置带来的侧向冲击力不会出现形变。竖直方向的导向立柱采用无缝钢管加工而成，立柱与基座之间通过法兰盘连接，

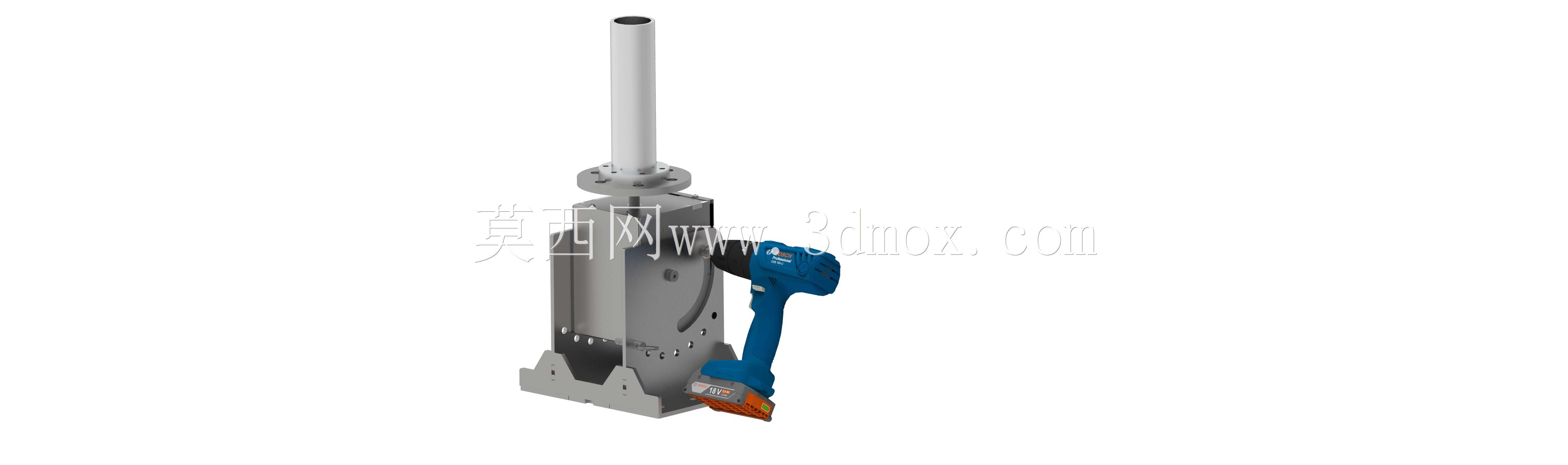

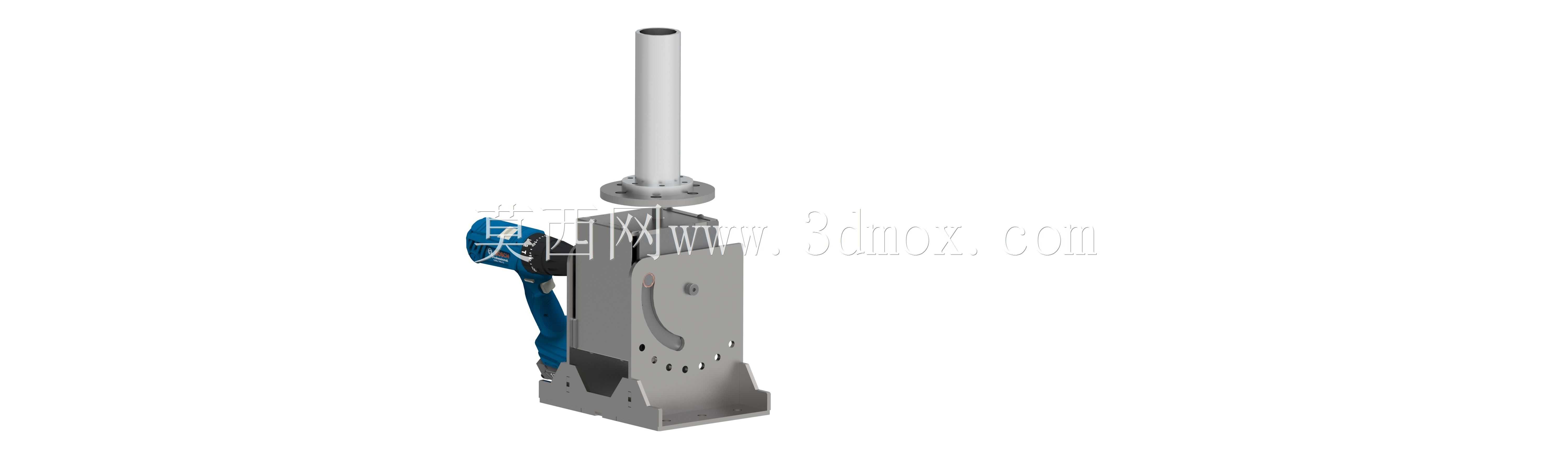

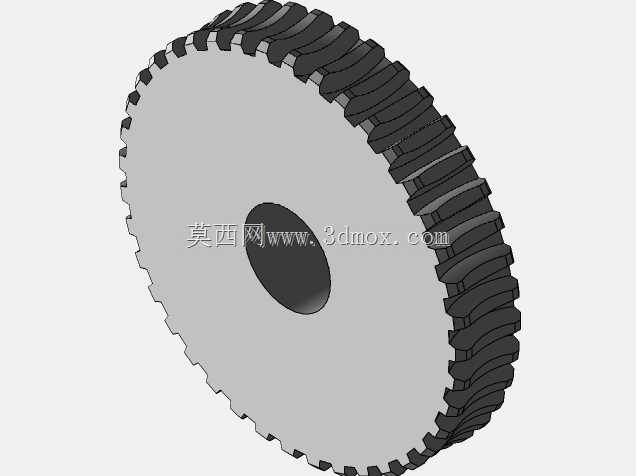

　　法兰盘上的连接螺栓做了内六角沉头设计，避免突出的螺栓头剐蹭工件或是勾挂焊接电缆，立柱表面做了发黑防锈处理，适配焊接车间多烟尘、易溅落焊渣的作业环境，减少日常维护的工作量。中部的滑动承载模块是整个装置的核心功能段，模块侧面设置了锁紧手柄，扳动手柄即可快速调整承载架的竖直高度，调整行程覆盖车间常见的小型框架类、板类、轴类焊件的作业高度需求，承载架上开有多组不同规格的条形安装槽，可搭配快速夹钳、V型块、磁吸座等通用装夹配件，适配不同外形工件的装夹需求，不需要额外加工定制专用压块就能完成多数常规工件的定位固定。装置侧方搭载的手动操作部件，可配合承载架实现工件角度的微调，在焊接环形焊缝、多角度拼接焊缝时，不需要反复松夹搬动工件，

　　只需扳动操作部件就能将待焊位置调整到便于焊工操作的角度，减少焊工弯腰、扭身的非舒适作业姿态，降低长时间焊接作业的疲劳感。从安装边界来看，装置整体占地尺寸适配常规焊接工位的空间预留，不会占用过多工作台操作面积，竖直方向的最大伸展高度也符合车间作业的安全高度要求，不会与车间上方的除尘管道、照明灯具产生干涉。在实际应用中，这类定位工装可用于五金支架焊接、小型管道法兰组焊、非标设备零部件预焊等多种场景，相比全自动焊接变位机，它的结构更简单，维护成本更低，不需要接入电源气源就能使用，对于没有集中供气的小型加工车间、户外临时焊接作业点都有很好的适配性。设计过程中针对焊接作业的特殊工况做了多处细节优化：所有滑动配合面都预留了0.1至0.

　　15毫米的间隙，避免焊接过程中热胀冷缩导致滑动副卡死；外露的操作手柄采用隔热材质包裹，防止焊接热量传导导致手柄温度过高烫伤操作人员；基座与承载架的棱角都做了圆角打磨，避免尖锐边角划伤操作人员或是刮破焊接防护手套。整套结构没有复杂的传动部件，普通机加工车间就能完成全部零件的加工制作，零件的加工精度要求不高，关键配合面采用常规铣削、钻削工艺就能满足使用要求，后期如果出现部件磨损，也能快速加工替换件完成维修，不需要整体更换工装。在装夹适配性上，承载架的条形槽设计兼容市面上多数通用装夹配件，用户可根据自身加工的工件类型灵活搭配，既可以装夹矩形截面的型钢构件，也可以搭配V型块装夹圆形管件，还能通过延伸支架拓展装夹范围，适配尺寸稍大的工件焊接作业。焊接作业过程中，装置的整体重心落在基座中心范围内，即使装夹偏重的工件也不会出现倾翻风险，锁紧机构采用楔形锁紧原理，锁紧后不会因为焊接过程中的振动出现滑移松脱，保证焊接过程中工件位置始终保持稳定，有效减少因为定位偏移导致的焊缝错边、焊偏等质量问题，降低后续焊后打磨、校形的工作量。
