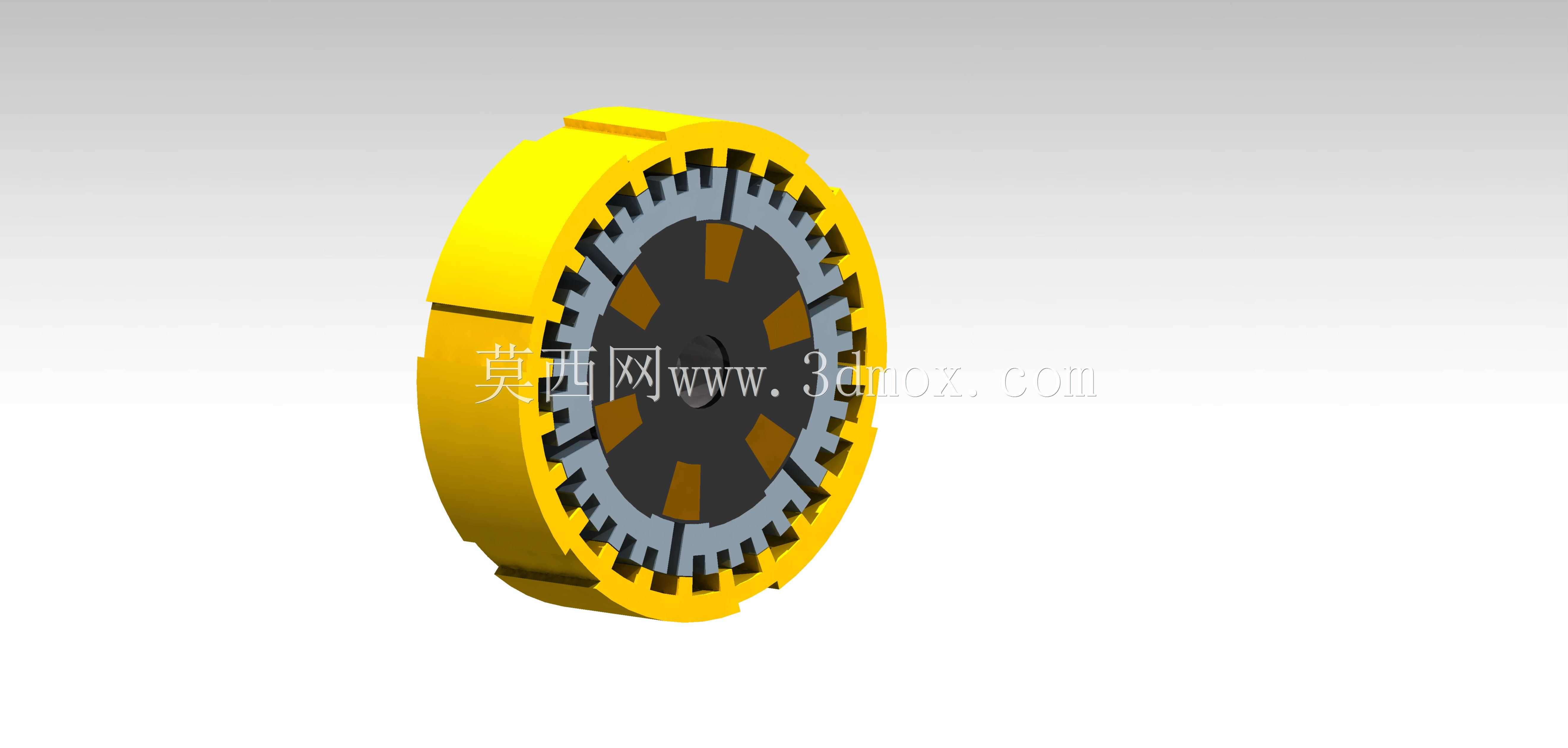

集成式起动发电离合传动组件结构

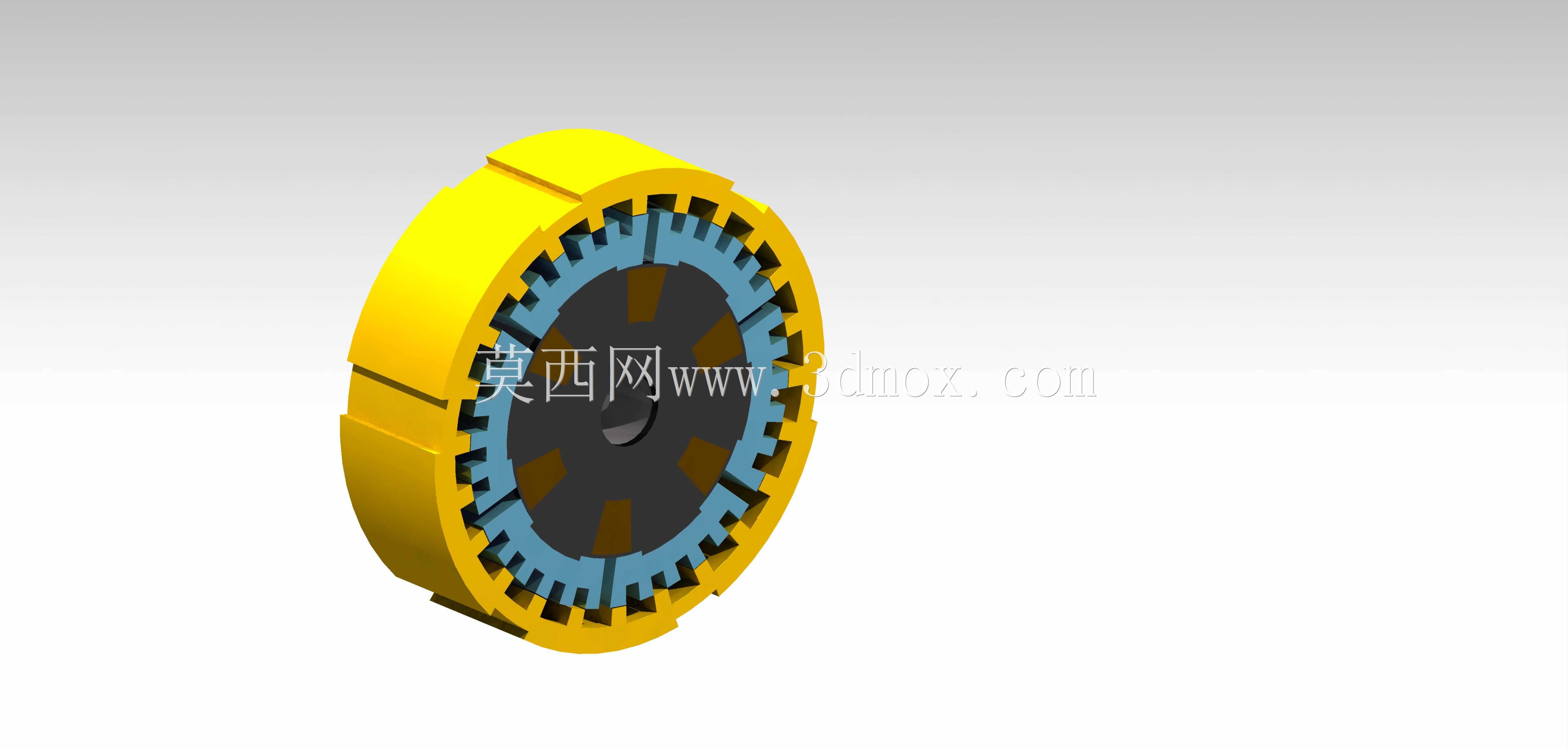

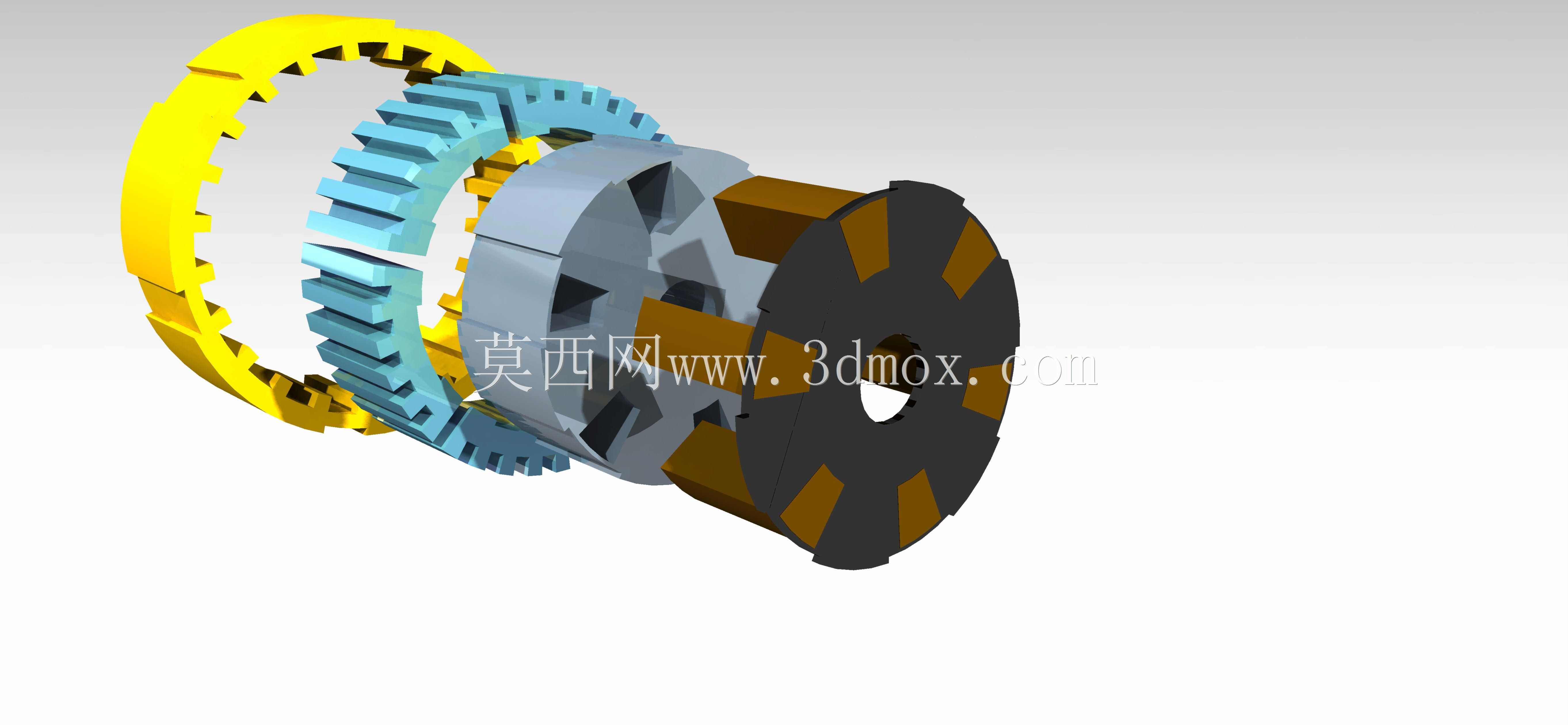

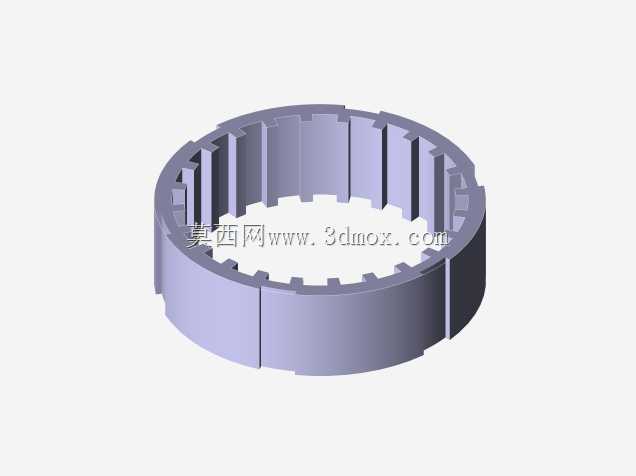

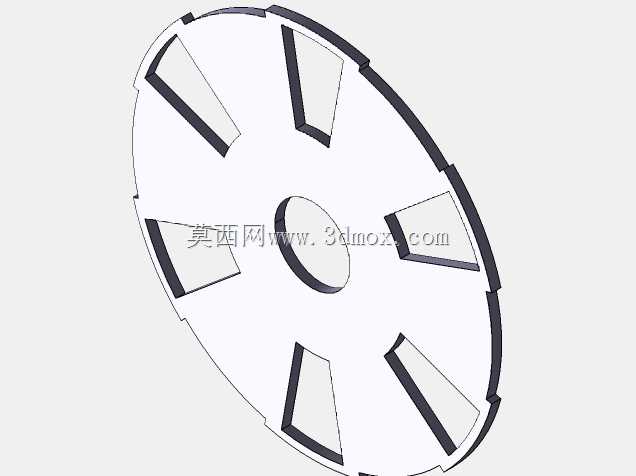

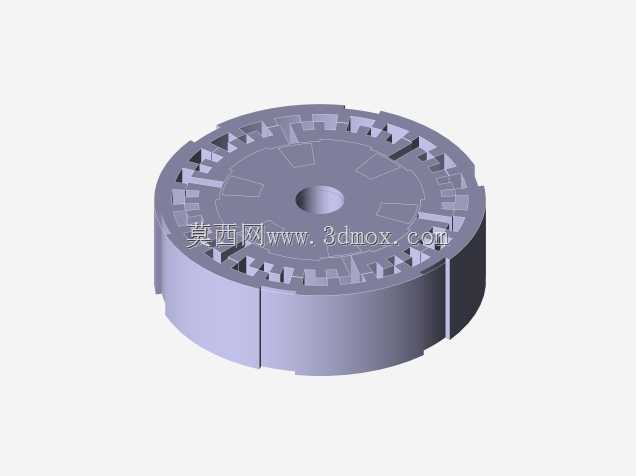

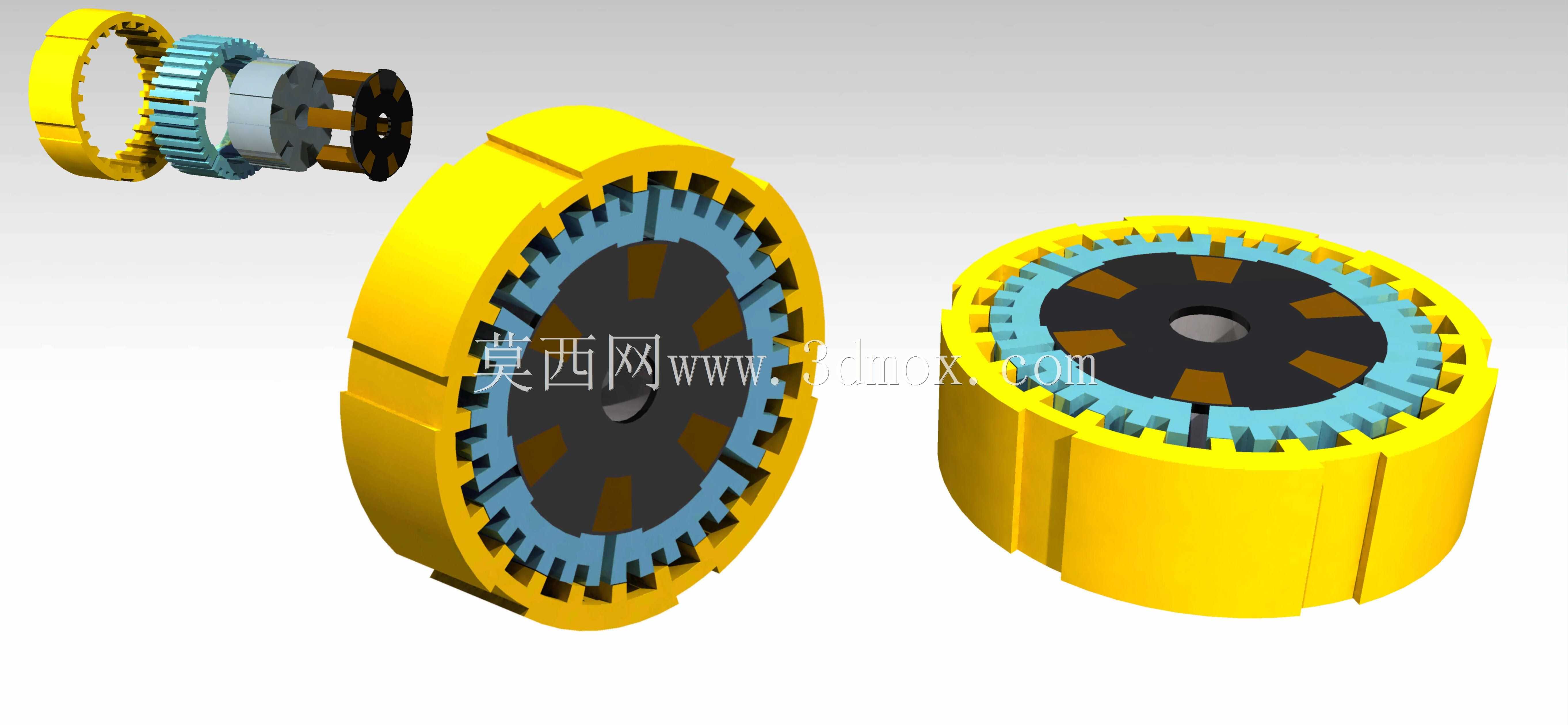

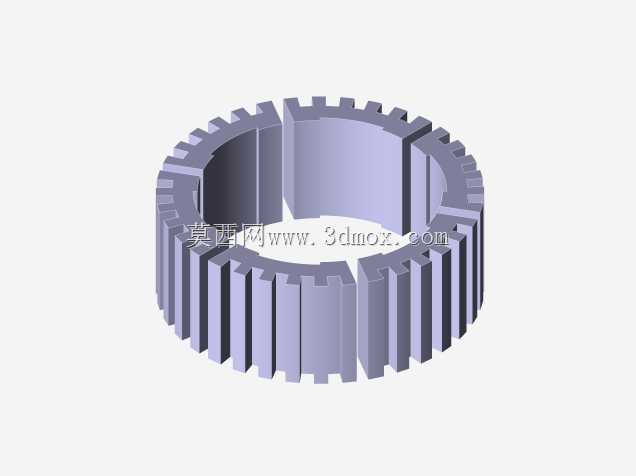

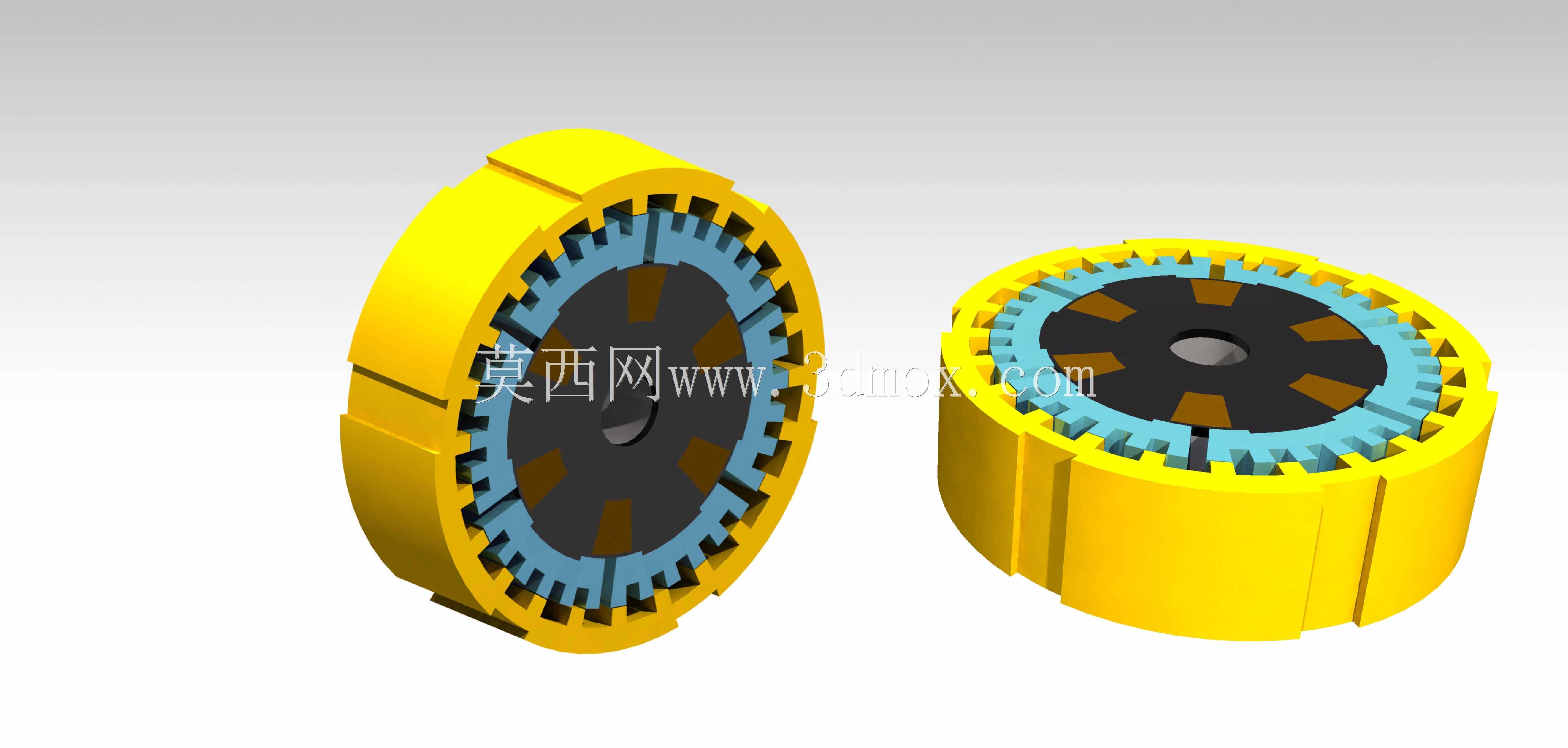

这套集成式传动组件的设计初衷，是解决传统内燃动力单元中起动电机与发电机分立布置带来的空间冗余、传动损耗问题，在紧凑动力舱布局场景下，这类集成结构能大幅缩减动力附件的占用空间，常见于小型通用动力机组、轻量化特种车辆动力单元、小型航空活塞动力等对安装体积、重量有严格限制的应用场景。从结构拆解来看，组件沿轴向依次布置了外啮合齿圈、阶梯式传动齿轮组、楔块式离合本体以及输出连接端盘，各部件的轴向定位通过轴肩与卡接槽实现，径向配合公差选取基孔制过渡配合，保证传动过程中齿轮啮合侧隙稳定在0.12-0.2mm区间，避免高速运转下出现打齿、异响问题。设计过程中首先梳理了动力传递的两条路径：起动工况下，动力从输出端盘输入，通过离合结构的楔块锁止带动阶梯齿轮组转动，最终驱动外齿圈与发动机飞轮齿圈啮合，带动曲轴完成起动动作；当发动机起动完成进入运转工况后，曲轴转速超过起动电机输出转速，楔块结构自动脱开锁止状态，外齿圈随飞轮转动，反过来通过阶梯齿轮组带动内部转子结构切割磁感线，实现发电功能，整套结构通过单向离合的特性自动切换两种工作模式，无需额外的电控执行机构介入，大幅降低了系统故障点。在安装边界的考量上，整套组件的轴向总长度控制在120mm以内，最大外圆直径为118mm，安装法兰端的螺栓孔采用4孔均布设计，孔距为82mm，适配市面上多数15-30kW级别的小型活塞发动机的起动端安装位，不需要对原有发动机壳体做额外的改造加工，替换原有分立的起动电机与发电机时，仅需调整传动齿圈的啮合位置即可完成适配。齿轮组的设计上，外齿圈采用渐开线直齿结构，模数为2.5，压力角20度，齿顶高系数取1，保证与飞轮齿圈的啮合重合度大于1.2，降低起动瞬间的冲击载荷；中间的阶梯齿轮采用双联齿结构，大齿圈与外齿圈啮合，小齿圈与离合端的内齿圈啮合，传动比设置为1:4.2，匹配起动时的扭矩放大需求，同时保证发电工况下转子转速能达到额定发电转速区间。离合结构的楔块采用高耐磨轴承钢材质，表面做渗碳淬火处理，硬度达到HRC58-62，楔块的偏心轮廓经过反复校核，保证在转速差达到30rpm时就能完成锁止或者脱开的动作切换，避免出现半联动状态下的过度磨损。输出端盘的端面开有6个扇形减重槽，在保证结构强度的前提下将端盘重量降低了32%，端盘中心的轴孔采用花键连接结构，花键模数为1，齿数为18，配合端面的锁紧螺母实现与输入轴的无间隙传动，避免动力传递过程中出现回转间隙。在实际工况验证中，这套结构能在-30℃到120℃的环境温度区间内稳定工作，起动工况下能传递最大120N·m的瞬时扭矩，发电工况下的额定输出功率可达1.2kW，完全覆盖小型动力单元的用电需求，同时相比传统分立布置的起动与发电系统，整体重量降低40%，轴向安装空间缩减55%，传动路径上的摩擦损耗降低18%，有效提升了动力单元的整体紧凑性与传动效率。设计过程中还特意考虑了维护便利性，各齿轮与离合组件均采用模块化拆分设计，不需要专用工具即可完成易损件的更换，楔块离合组件的设计寿命达到10万次起动循环，齿轮组的接触疲劳寿命满足3000小时以上的持续运转要求，适配通用动力设备的全生命周期使用需求。
