空间交错啮合锥齿轮传动结构

项目分类:齿轮 发布时间:2021-11-01 ID:354068
  • 空间交错啮合锥齿轮传动结构

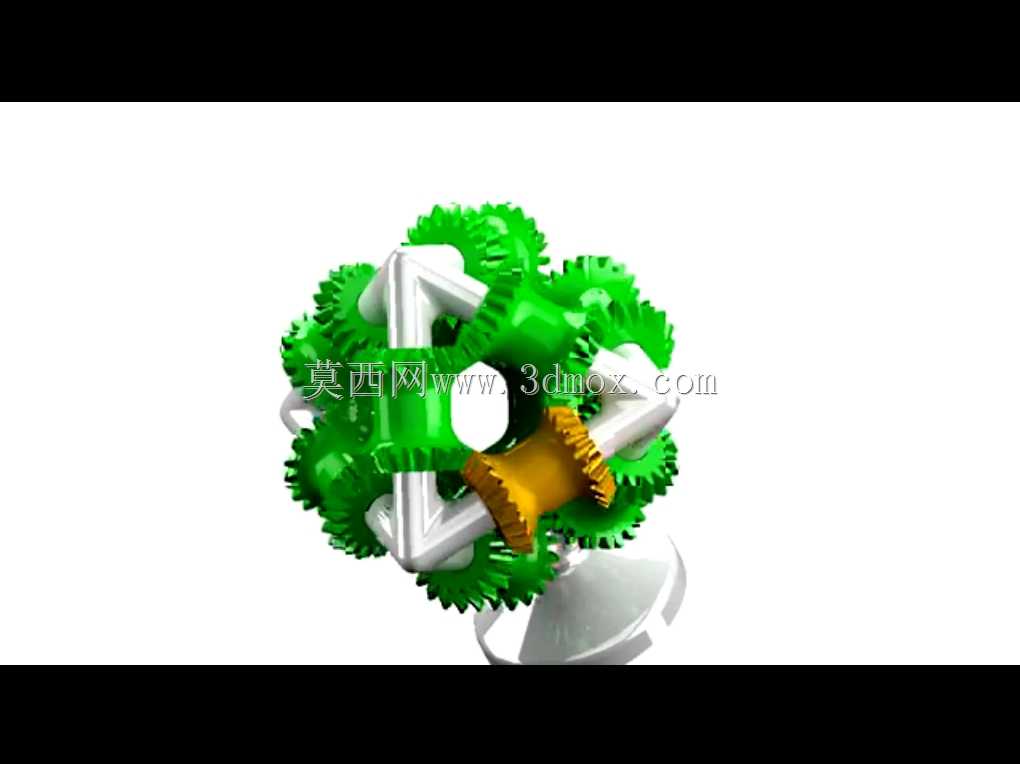

  这套空间交错啮合的锥齿轮传动结构,核心解决的是多轴线垂直交错场景下的动力同步分流问题,在多轴输出的轻工机械、小型自动化工位转台、教具演示装置里都能见到同类结构的实际应用。不同于常规单对锥齿轮仅实现两轴转向转换的设计,这套结构采用中心主动锥齿轮同时与周向均匀分布的多个从动锥齿轮啮合的布局,能将单路输入的扭矩同步传递给多个沿圆周排布的输出轴,实现单输入多输出的等速传动,避免了额外增加分动齿轮带来的传动间隙累积与效率损耗。

  从实际功能特性来看,周向布置的从动锥齿轮采用等夹角排布,每一个从动轮的轴线都与中心主动轮的轴线保持垂直相交,啮合过程中所有从动轮的转速完全一致,传动比恒定,不会出现输出轴转速差导致的工位动作不同步问题。齿形采用标准渐开线锥齿设计,啮合重合度高,传动过程中冲击载荷小,运转平稳性优于直齿圆柱齿轮的分动结构,适合中低速、需要同步输出扭矩的工位场景,比如多工位旋转工作台的同步驱动、小型包装设备的多工位进给动作同步、教学演示用的传动原理展示台等。

  设计思路上,这套结构优先考虑了安装空间的紧凑性,将多个从动轮集成在中心主动轮的周向,不需要额外布置分动箱的中间传动齿轮,整体径向尺寸可以根据输出轴的数量灵活调整,比如图示的六输出轴布局,整体径向轮廓仅比单对锥齿轮传动结构大30%左右,远小于采用圆柱齿轮分动的结构体积。中心主动轮采用悬臂支撑结构,安装时主动轮的轴向定位基准与各从动轮的安装基准面保持统一的垂直度公差,齿面啮合间隙控制在0.1mm到0.2mm之间,既避免间隙过大导致的传动回差,也防止间隙过小造成的齿面磨损加剧。

  从安装边界来看,各从动轮的输出轴端预留了标准的轴伸与键槽结构,可以直接连接联轴器、同步带轮等传动件,不需要额外加工连接接口。中心主动轮的输入端同样预留了轴伸,可以直接连接驱动电机的输出轴,也可以通过联轴器连接上级传动机构的输出端。整体结构的支撑座采用一体化设计,所有从动轮的安装轴承孔都在同一装夹工序下加工完成,保证各孔的位置度公差,避免安装后出现齿面偏载、啮合不均匀的问题。

  实际应用中,这类结构不需要额外添加润滑密封壳体也能实现稳定传动,低速工况下可以采用脂润滑,定期补充润滑脂即可满足维护需求,适合在开放式的教学演示设备、小型手工机械装置中使用;如果应用在工业设备的传动工位,只需要在外部加装适配的密封壳体,填充齿轮润滑油即可满足长时间连续运转的需求。齿部的强度设计按照等强度原则匹配,中心主动轮与各从动轮的齿面硬度保持一致,避免出现单个齿轮过早磨损的问题,周向分布的从动轮可以根据实际输出扭矩的需求调整齿宽参数,不需要改动整体安装尺寸,适配不同负载的传动场景。不同于行星齿轮结构的同轴输出特性,这套锥齿轮结构的输出轴沿周向垂直于输入轴布置,能在不改变动力输入方向的前提下,将动力传递到径向不同方位的执行部件,非常适合空间布局紧凑、需要多方向同步输出动力的设备结构中,比如小型多轴钻孔机头的动力分配、旋转料架的多工位同步夹紧驱动等场景,都能通过这类结构简化整体传动链路,减少零部件数量,降低设备的装配与维护成本。
