医用注射剂玻璃存储瓶结构设计

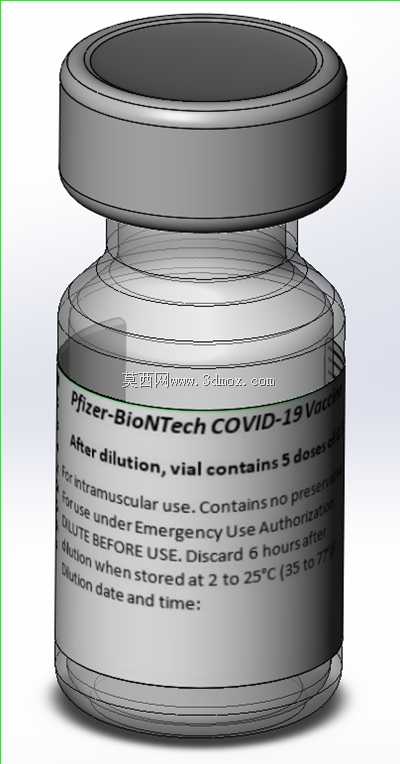

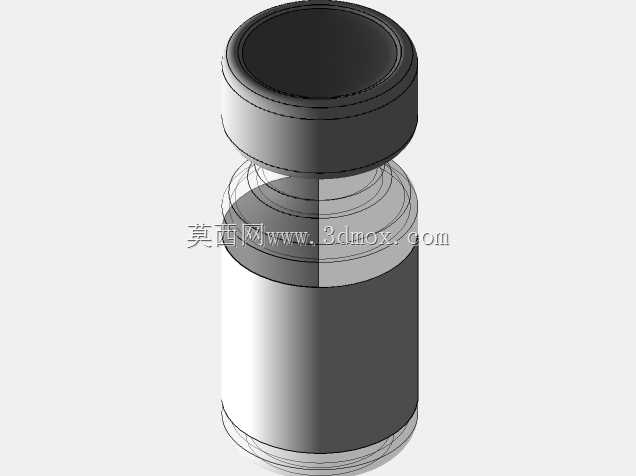

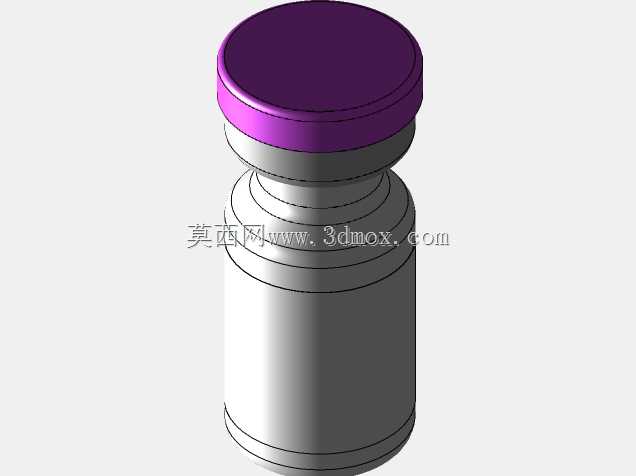

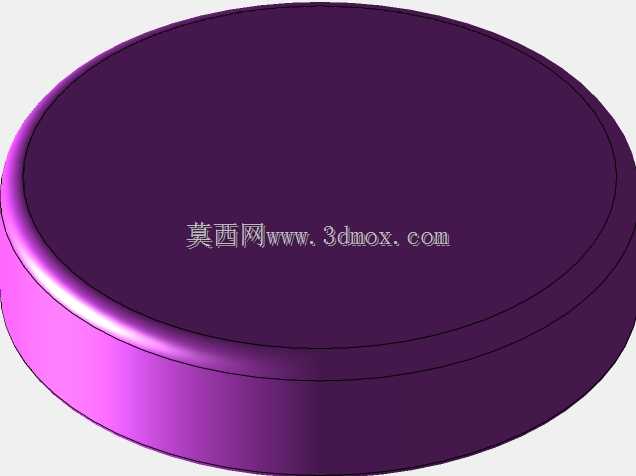

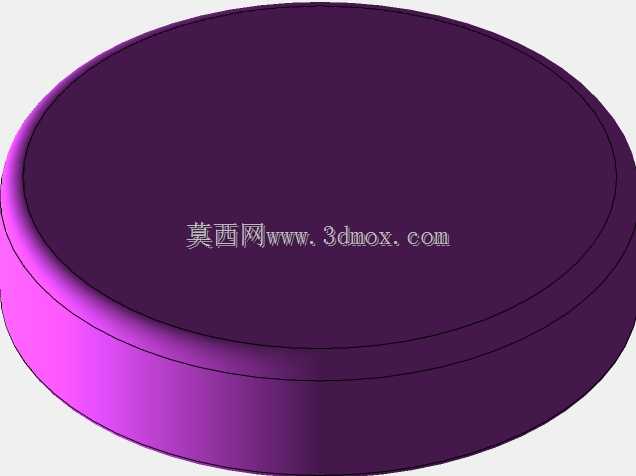

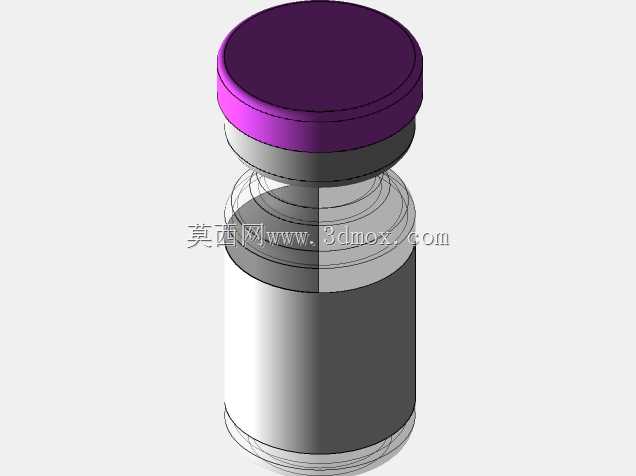

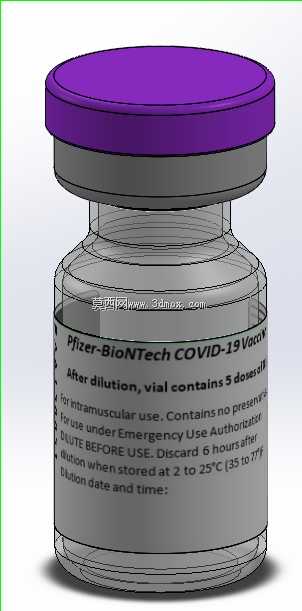

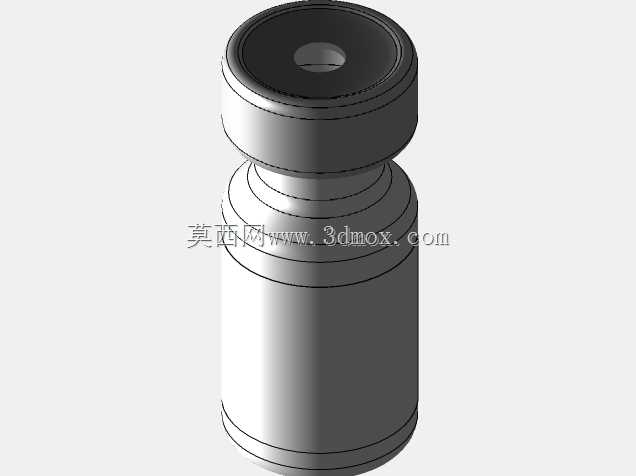

这款医用玻璃存储瓶的三维结构设计，核心围绕医用注射剂的存储、转运与临床使用全流程需求展开，在结构设计阶段就充分考虑了医用耗材的实际使用场景，从生产灌装线的适配性，到冷链运输过程中的结构强度，再到临床端医护人员的操作便利性，都做了针对性的结构优化。首先从外形尺寸与安装边界来看，瓶身主体直径设定为13毫米，整体高度31毫米，这个尺寸并非随意设定，而是匹配现有医用西林瓶灌装生产线的工位夹具尺寸，能够直接适配常规的洗瓶、烘干、灌装、压盖流水线工装，不需要额外调整生产线的定位治具，可直接接入现有量产流程，降低生产端的适配成本。瓶身采用硼硅玻璃材质的薄壁结构设计，在保证足够结构强度承受冷链运输过程中温差变化、堆叠挤压载荷的前提下，尽可能降低瓶身自重，同时玻璃材质的化学稳定性能够避免与存储的药剂成分发生反应，保证药剂存储过程中的药性稳定。瓶盖部分采用组合式密封结构，外层为硬质密封盖，内层为弹性胶塞结构，压装完成后胶塞与瓶口的锥形密封面紧密贴合，能够实现完全密封，避免药剂在存储过程中出现泄漏、被外界污染的情况，同时在临床使用时，医护人员可以直接通过注射器刺穿胶塞抽取药剂，不需要额外撬开整个瓶盖，减少操作步骤，降低操作过程中胶塞碎屑掉入药剂的风险。瓶身的标签贴合区域做了微磨砂的表面处理，能够提升标签粘贴的附着力，避免在低温存储、酒精消毒过程中标签出现起翘、脱落的问题，标签区域的曲面弧度经过精确计算，平面印刷的标签包裹在圆筒表面时不会出现褶皱、图案文字变形的问题，能够清晰标注药剂相关信息、有效期以及识别条码，方便药剂存储管理与临床使用时的信息核对。在结构细节处理上，瓶底做了内凹的圆弧过渡设计，一方面能够提升瓶身放置时的稳定性，避免放置在平面上出现打滑、倾倒的问题，另一方面圆弧过渡结构能够分散瓶身承受的堆叠载荷，减少运输过程中瓶底受挤压出现开裂的概率。瓶口与胶塞配合的位置做了多道环形密封棱，当胶塞压入瓶口后，密封棱会嵌入胶塞表面，形成多道密封屏障，即使在温度变化导致胶塞出现轻微热胀冷缩的情况下，依然能够保证密封可靠性。瓶身的壁厚经过反复校核，在常规的跌落测试工况下，从1.2米高度自由跌落至硬质地面时，瓶身不会出现碎裂、密封失效的问题，同时壁厚控制在合理范围内，不会因为玻璃过厚导致整体重量过大，增加运输成本。针对临床使用的需求，瓶身内部的容量经过精确计算，在预留药剂稀释所需的空间后，刚好能够容纳5剂标准剂量的注射药剂，避免出现药剂容量不足或者剩余浪费的问题，瓶身内部的底部做了小角度的锥形汇聚设计，当药剂剩余量较少时，会自动汇聚到瓶底中心位置，方便注射器能够完全抽取瓶内的药剂，减少药剂残留造成的浪费。整个模型的结构设计完全遵循医用耗材的相关行业标准，所有的尺寸公差、结构圆角都符合医用玻璃包装容器的规范要求，既能够满足生产制造的工艺要求，也能够适配全流程的使用场景，不管是生产端的工装适配、运输过程的结构可靠性，还是临床端的操作便利性，都经过了针对性的结构优化，能够为同类医用存储容器的结构设计提供准确的参考依据，也可以用于医用灌装生产线的工位仿真、临床操作模拟培训等场景的三维建模使用。
