越野车底盘用方向盘连接安装固定支架

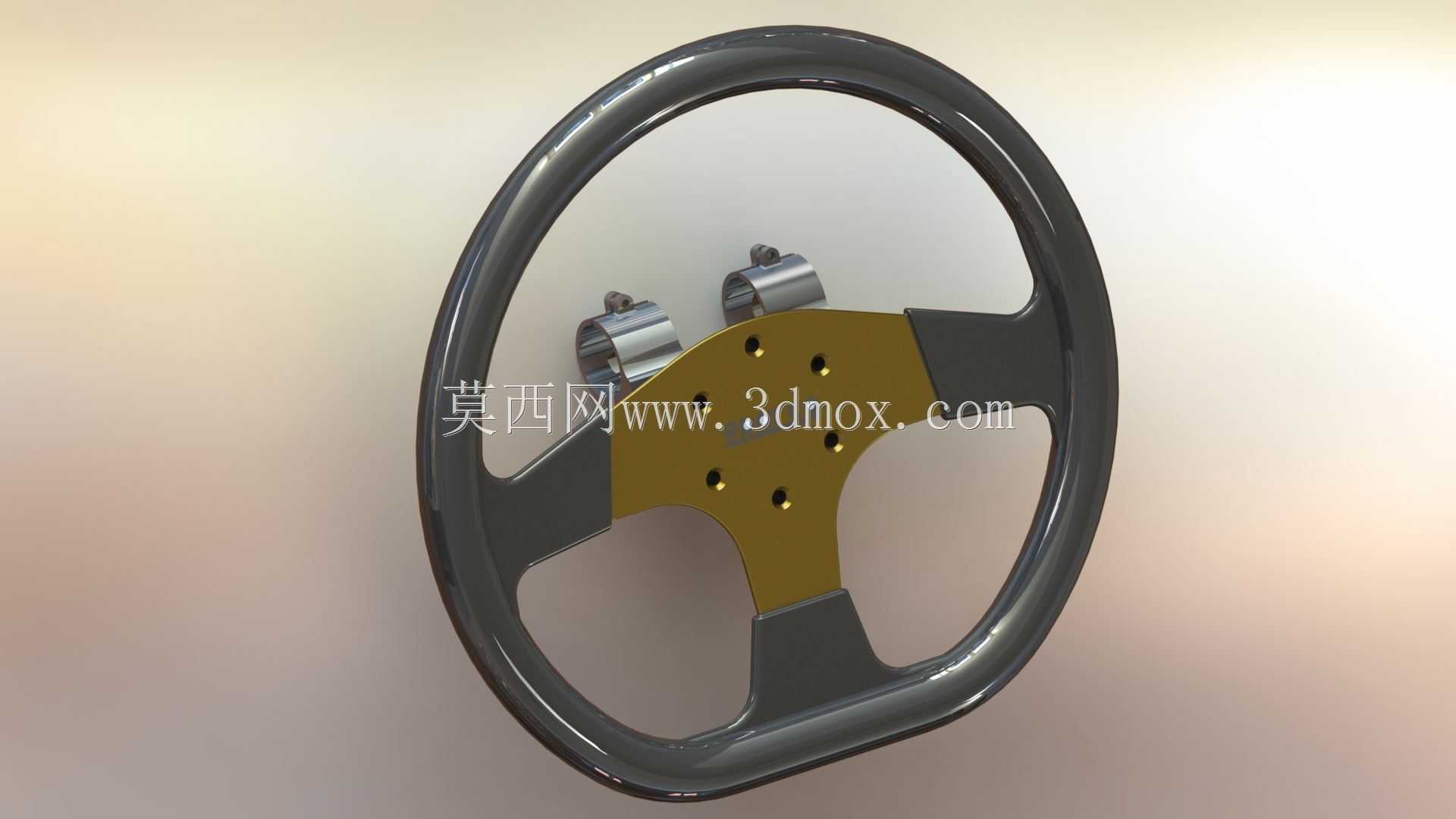

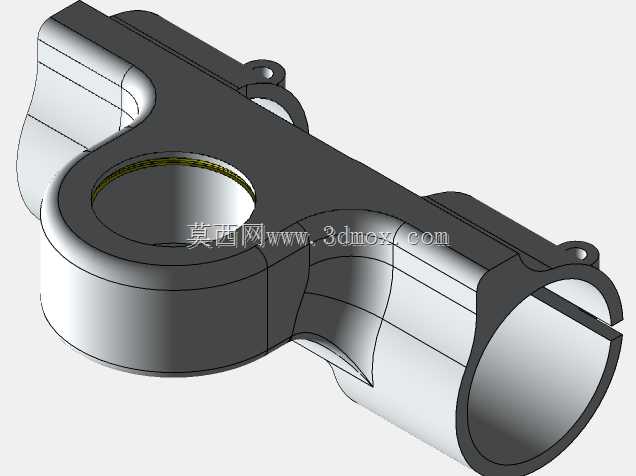

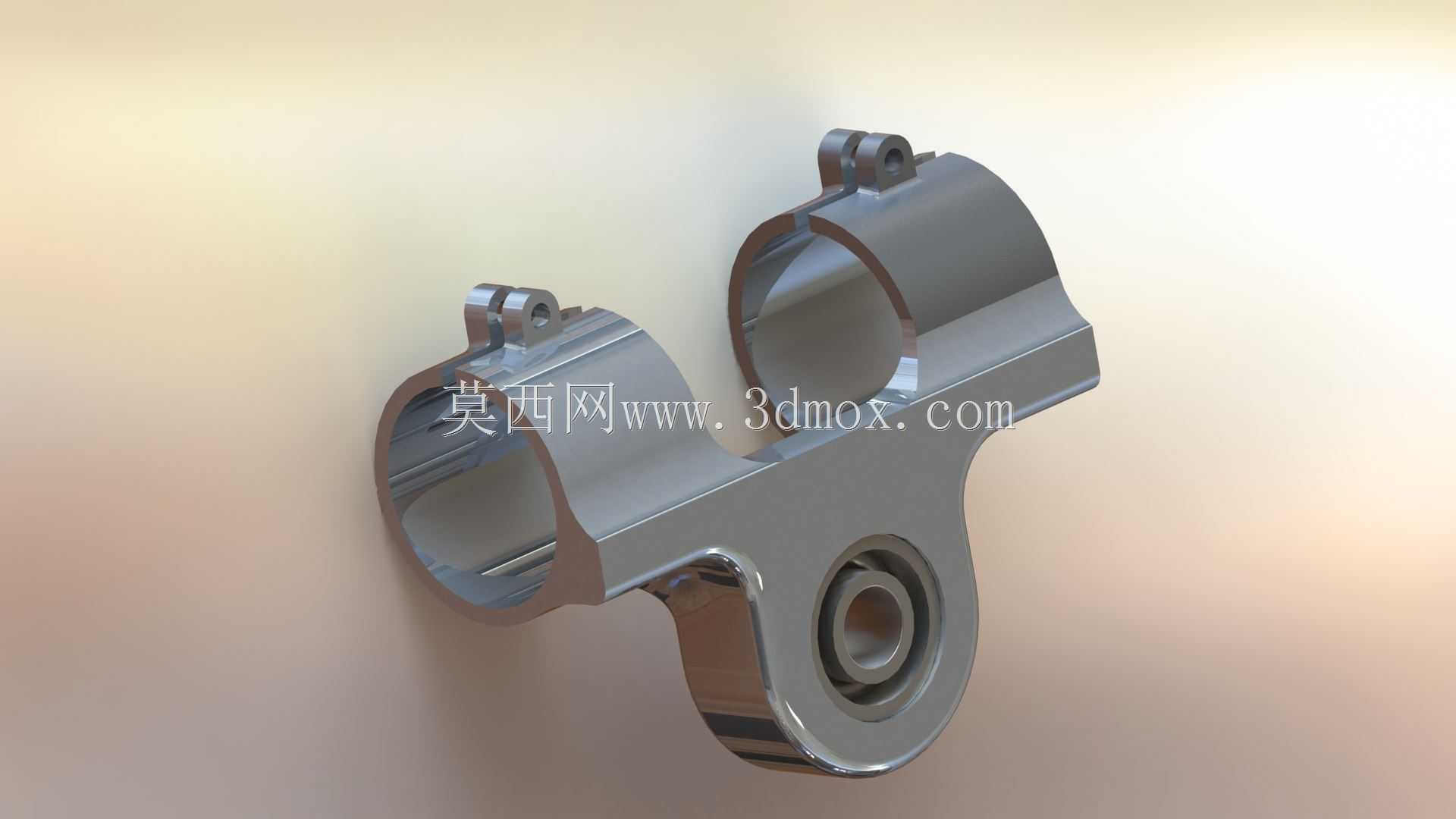

在非铺装路面行驶的越野车辆底盘改装与量产设计环节，转向系统的安装刚性直接决定操控反馈的精准度与极限工况下的结构可靠性，这款安装支架正是针对越野场景下大载荷转向传递需求开发的专用连接构件。不同于常规乘用车辆转向系统的安装布局，越野车底盘多采用管状结构的主梁设计，转向柱与底盘主梁之间的连接需要同时兼顾轴系定位精度、冲击载荷耐受能力以及万向节传动的同轴度补偿空间，这款支架的结构设计完全围绕这类实际安装场景展开。从功能实现逻辑来看，支架主体集成了两类核心安装接口：一侧是双抱箍式的管夹结构，用于抱紧底盘上的圆柱形管道主梁，抱箍采用对开式锁紧设计，配合顶部的锁紧耳结构，安装时可以通过紧固件施加足够的预紧力，避免越野颠簸工况下支架沿管道轴向窜动或者周向转动，抱箍的内孔尺寸匹配常规越野车主梁的通用管径，安装时不需要对原有底盘主梁进行焊接或者打孔改造，能够最大程度保留原有底盘结构的强度完整性。支架另一侧集成了轴承安装座，座孔的尺寸适配12x28x16规格的标准滚动轴承，轴承内孔用于穿过转向传动轴，传动轴一端通过万向节联轴器与方向盘下端的转向柱连接，另一端则与转向机的输入轴相连，轴承座的位置精度经过反复校核，能够保证转向传动轴在工作过程中转动顺畅，不会出现卡滞或者附加径向载荷的问题。在设计思路上，这款支架没有采用多余的冗余结构，整体轮廓沿着载荷传递路径布置：抱箍结构承受的转向反作用力通过中间的连接筋板直接传递到轴承座位置，筋板的截面采用变厚度设计，在载荷集中的转角位置做了圆弧过渡处理，避免应力集中导致的结构疲劳失效，经过受力模拟验证，即使在车轮受到路面冲击、转向系统承受瞬时大扭矩的工况下，支架的最大变形量也能控制在转向系统允许的公差范围内，不会出现转向虚位增大的问题。从安装边界来看，支架的整体外轮廓经过紧凑化设计，安装后不会与周边的悬架杆件、制动管路以及底盘护板产生运动干涉，抱箍的锁紧位置预留了足够的紧固件操作空间，维修人员在车底使用常规套筒工具即可完成安装与拆卸作业，不需要额外定制专用工装。轴承座的端面预留了轴承轴向定位的台阶，安装时标准轴承可以直接压入座孔，不需要额外加工定位挡圈槽或者加装隔套，能够降低装配环节的工艺复杂度。针对越野场景下的泥水、砂石侵蚀问题，支架的外露表面没有设计容易积留泥沙的凹陷结构，所有棱边都做了倒角处理，后期做表面防腐处理时涂层能够均匀覆盖所有表面，降低长期使用后的锈蚀风险。在实际装车验证过程中，这款支架能够适配多数硬派越野车的底盘管状主梁结构，无论是原厂量产车型的转向系统升级，还是定制改装越野车的转向系统布局，都可以通过调整抱箍在主梁上的固定位置，匹配不同的转向柱安装角度，保证万向节联轴器的工作夹角处于合理区间，避免万向节因夹角过大出现过早磨损、传动效率下降的问题。不同于焊接式的固定支架，这种抱箍式安装的支架还具备位置可调的优势，在车辆改装过程中如果需要调整方向盘的前后位置或者倾斜角度，只需要松开抱箍的紧固件，调整支架的固定位置与角度后重新锁紧即可，不需要切割原有焊接结构，大幅降低改装过程的工作量与结构损伤风险。支架的轴承座与抱箍结构采用一体化成型的结构设计，没有多余的拼接焊缝，整体结构强度远高于焊接拼装的同类构件，能够承受越野场景下频繁的冲击载荷与交变扭矩，避免长期使用后出现焊缝开裂、结构变形的问题。
