内螺纹黄铜软管倒钩接头结构设计

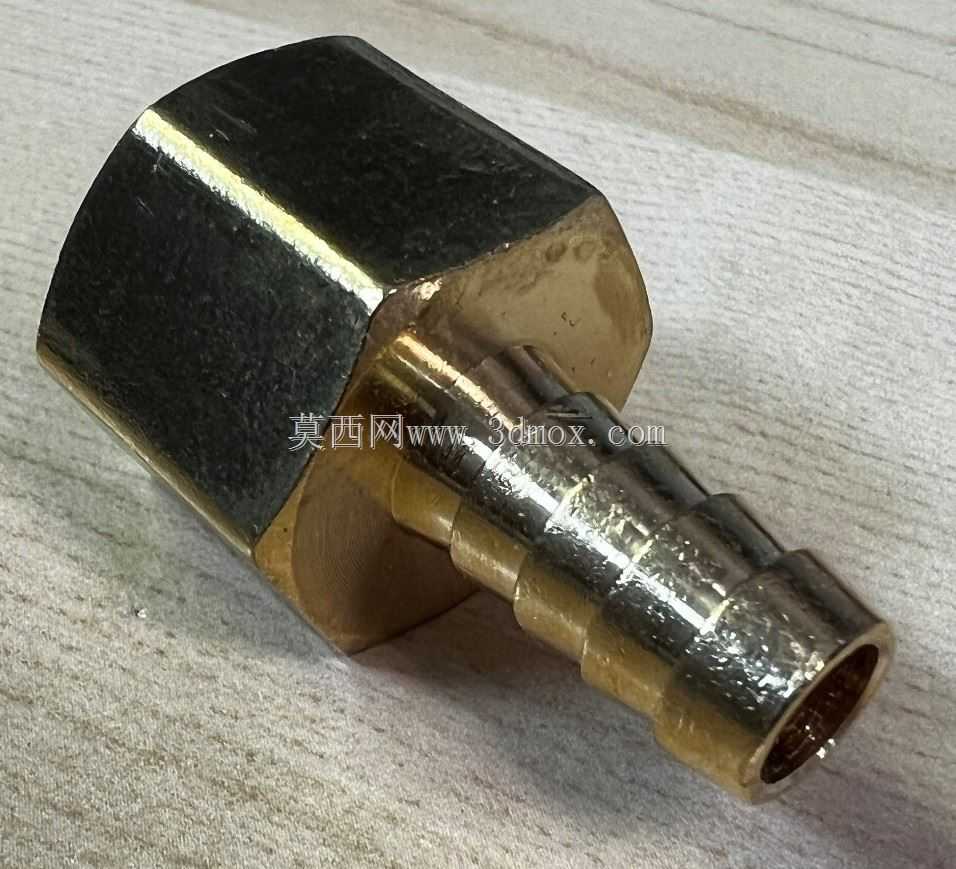

在流体输送管路的搭建场景中，这类黄铜材质的内螺纹倒钩式软管接头是极为常用的管路转接部件，常见于小型供水回路、低压气动系统、实验室真空管路、小型燃油输送回路等场景，承担硬管螺纹端与柔性软管之间的密封转接功能，解决硬管路与软管路无法直接对接的装配痛点。从实际使用场景来看，这类接头的适配场景覆盖了民用家装水路改造、小型工业设备冷却回路、园艺灌溉管路接驳、小型气动工具气源连接等多个领域，因为黄铜材质本身具备较好的耐腐蚀性与切削加工性能，同时成本远低于不锈钢材质，在非强酸强碱的常规流体输送场景下使用寿命完全满足使用要求，不会出现普通铁质接头容易生锈锈堵管路的问题。

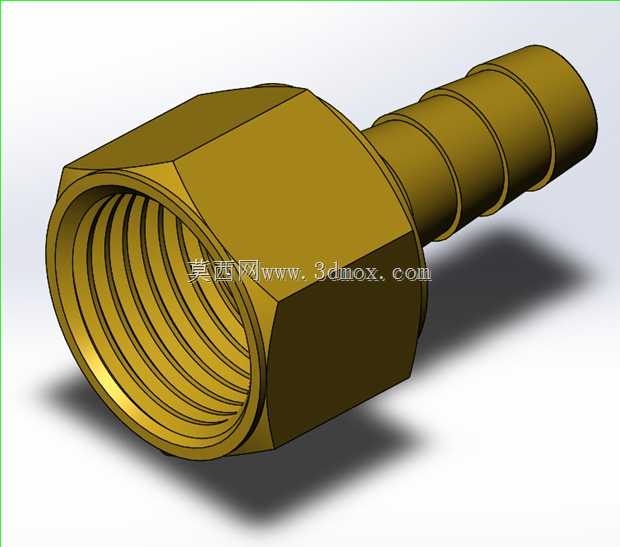

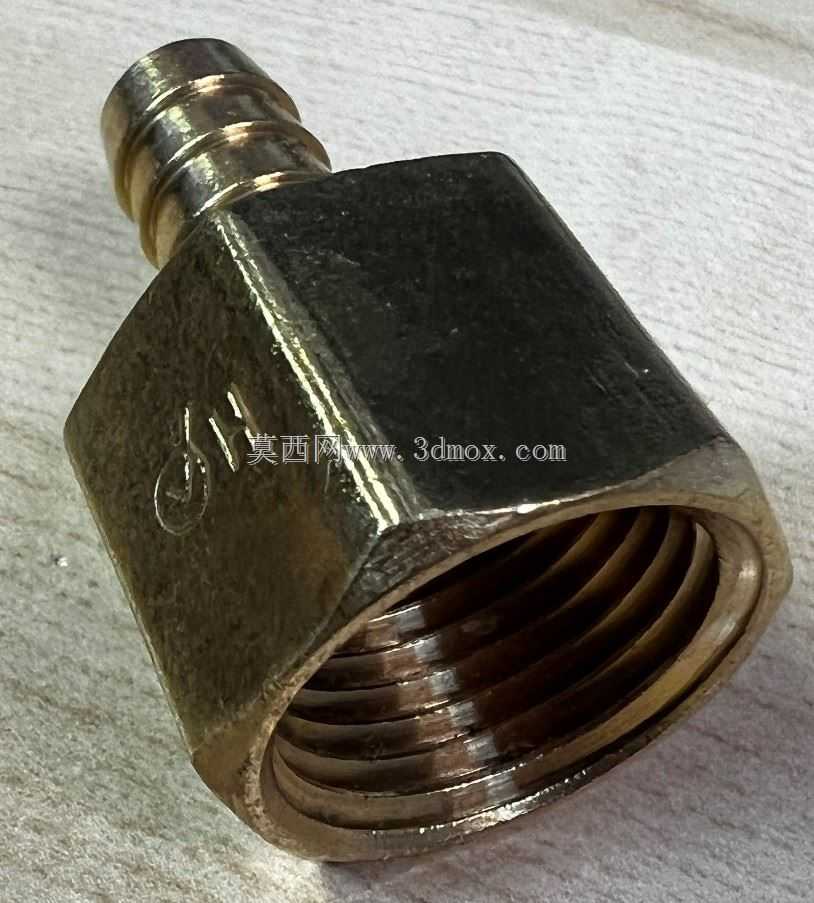

从结构设计逻辑来看，接头整体分为两个功能段，一端是内螺纹连接段，外部加工为六角外形，这部分的设计完全匹配标准管螺纹的装配要求，六角外形的对边尺寸严格遵循标准紧固件的扳手空间要求，装配时可以使用普通活动扳手或者对应规格的开口扳手直接拧紧，不需要定制专用工装，大幅降低现场装配的工具门槛。内螺纹采用NPT管螺纹标准，这类锥管螺纹在拧紧过程中会通过螺纹牙型的过盈挤压实现密封，多数场景下配合生料带或者螺纹密封胶使用，就能实现低压工况下的无泄漏连接，不需要额外加装密封垫片，减少了装配时的零件数量，也避免了垫片老化带来的泄漏隐患。

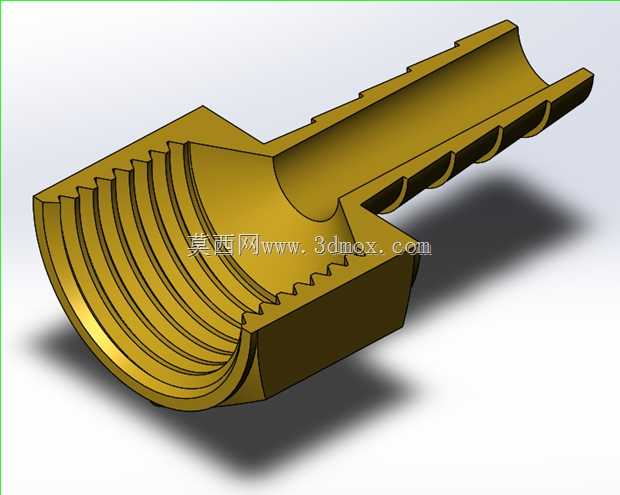

另一端的倒钩式软管插接段，是这类接头实现软管固定的核心结构，设计上采用多道环形倒刺结构，每道倒刺的外径略大于适配软管的内径，当软管被强行套入插接段后，软管自身的弹性回缩力会紧紧包裹在倒刺结构上，倒刺的斜面朝向接头本体方向，当软管受到向外的拉力时，倒刺的直角边会牢牢卡在软管内壁，防止软管在管路压力波动或者外力拉扯下脱落。本次设计的插接段适配3/8英寸内径的柔性软管，对应的倒钩外径、各道倒钩之间的间距都经过匹配设计，既保证插接时不需要过大的装配力就能将软管套到位，又能保证工作状态下的拉脱力满足管路压力要求，通常这类结构在0.6MPa以下的工作压力下，配合喉箍紧固可以实现非常可靠的连接，即使不使用喉箍，在低压静态工况下也能保证不脱管。

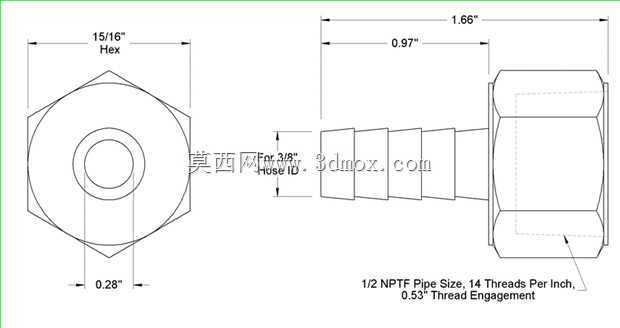

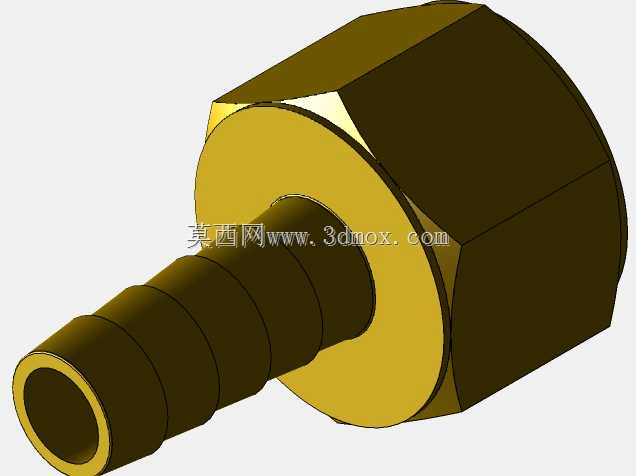

从安装边界尺寸来看，接头内螺纹端为1/2英寸NPT内螺纹，对应的螺纹底孔、螺纹有效旋合长度都遵循NPT螺纹的标准参数，六角头的对边尺寸为15/16英寸，这个尺寸刚好适配标准的15/16英寸开口扳手，装配时扳手的转动空间只需要预留出六角头外接圆的操作空间即可，不需要额外的避让空间。接头整体的轴向总长度控制在合理范围内，不会因为长度过长导致管路布置时出现空间干涉，也不会因为长度过短导致软管插接深度不足影响连接可靠性。插接段的总长度满足至少三道倒钩结构的布置，软管套入后可以覆盖全部倒钩结构，保证每一道倒刺都能起到防脱作用。

在实际选型使用时，需要注意这类接头的适用介质限制，黄铜材质适用于水、空气、无腐蚀性的油品、低压蒸汽等常规介质，不能用于强酸、强碱、高浓度盐水等会腐蚀铜材的介质，同时工作温度范围需要控制在黄铜材质的允许范围内，避免高温下材质软化导致密封失效或者结构强度下降。设计建模过程中，需要重点保证内螺纹的锥度参数准确，倒钩部分的圆角过渡合理，避免出现尖锐棱角导致装配时割伤软管内壁，六角头的棱角处做小倒角处理，既可以去除加工毛刺，也能避免装配时划伤操作人员。整个接头的流道部分做等通径设计，不会因为接头的转接导致管路通径缩小，减少流体经过接头时的压力损失，避免出现节流效应影响管路的输送效率。
