黄铜内螺纹穿板液压气动管路接头

在气动控制回路、低压流体输送、小型液压站的外围布管作业里，经常会遇到管路需要穿过设备面板、机柜侧壁、墙体隔断的布设需求，这时候普通的直通接头无法在隔断位置形成可靠的固定与密封，穿板类的隔板接头就成了这类场景下的标准选型部件。这款黄铜材质的内螺纹隔板接头，就是针对这类跨隔断管路连接场景设计的连接件，主体采用铅黄铜棒材经车削加工成型，材料本身的切削性能优异，加工后螺纹精度稳定，同时黄铜具备良好的抗大气腐蚀、抗常见水性介质腐蚀的特性，在常规压缩空气、常温清水、低压惰性气体输送场景下无需额外做表面防腐处理，长期使用也不会出现锈蚀卡滞的问题。

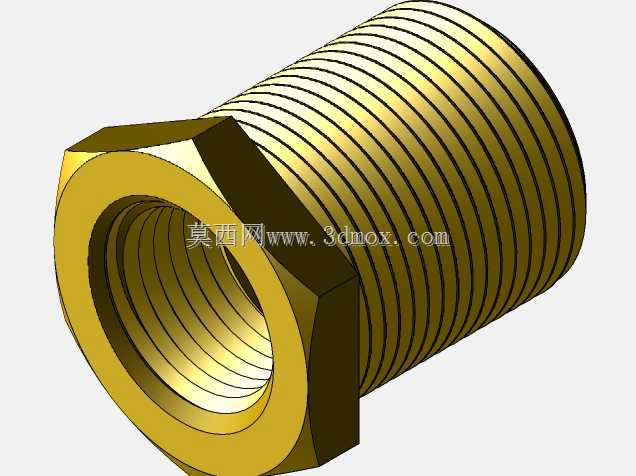

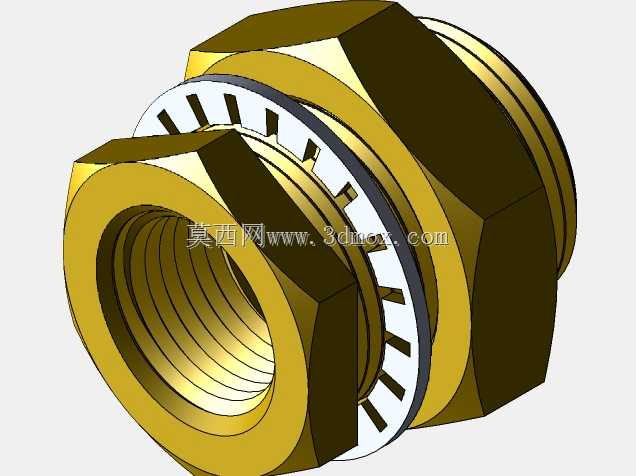

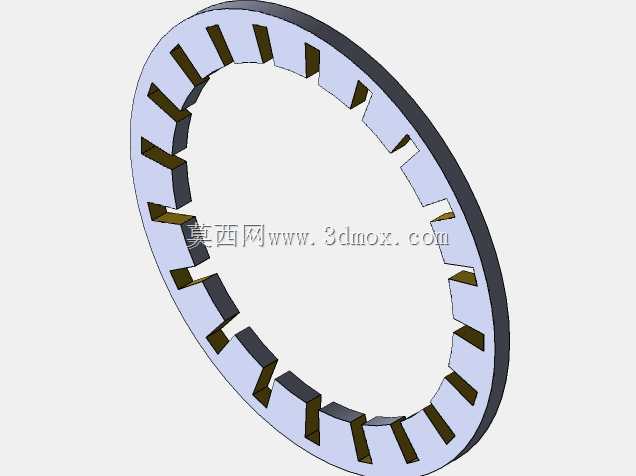

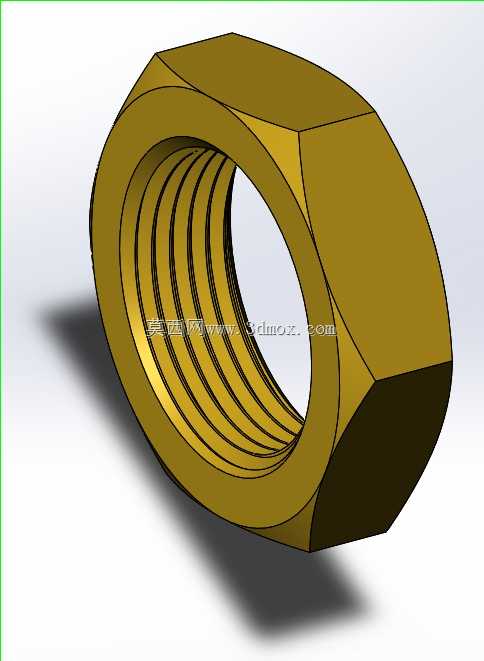

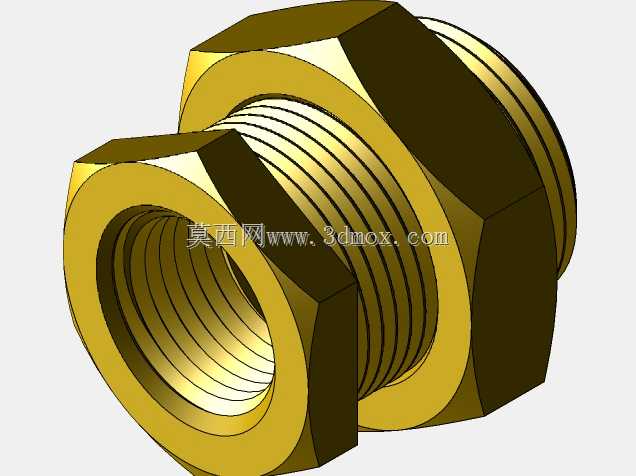

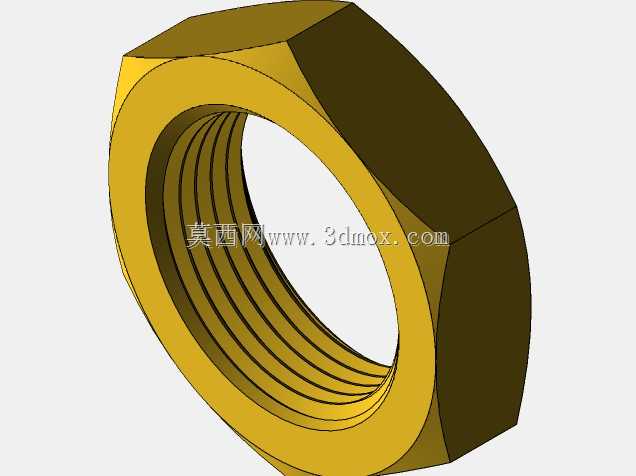

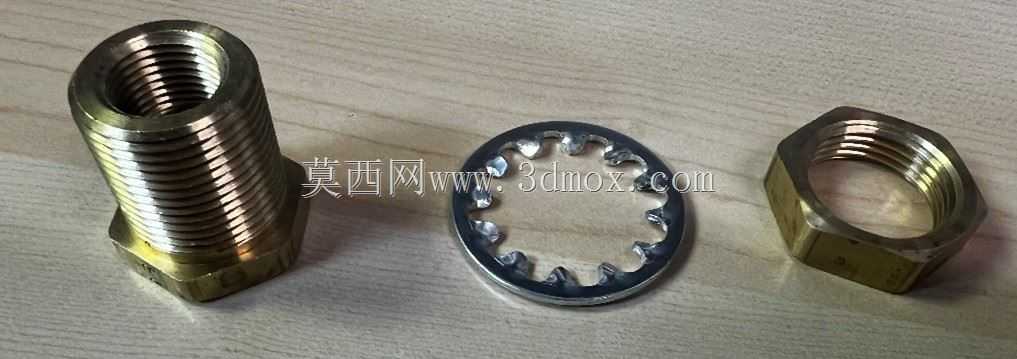

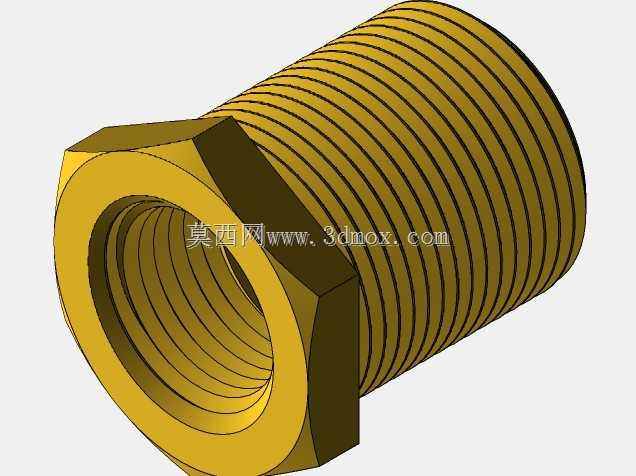

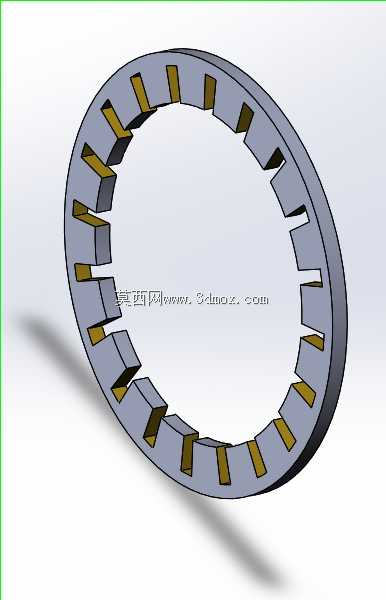

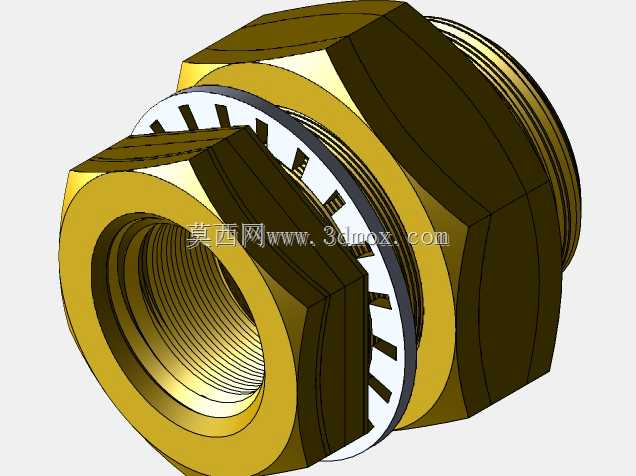

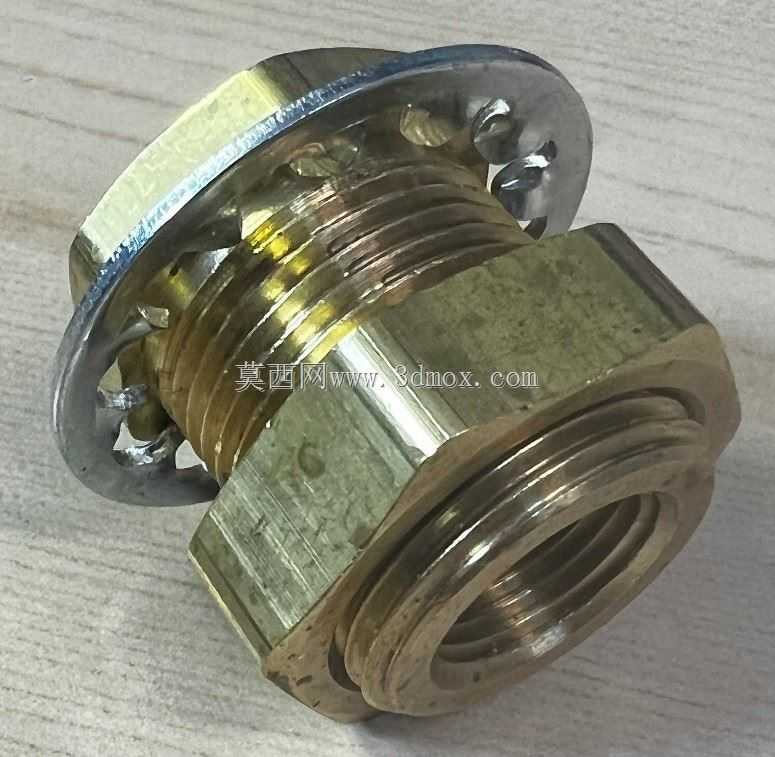

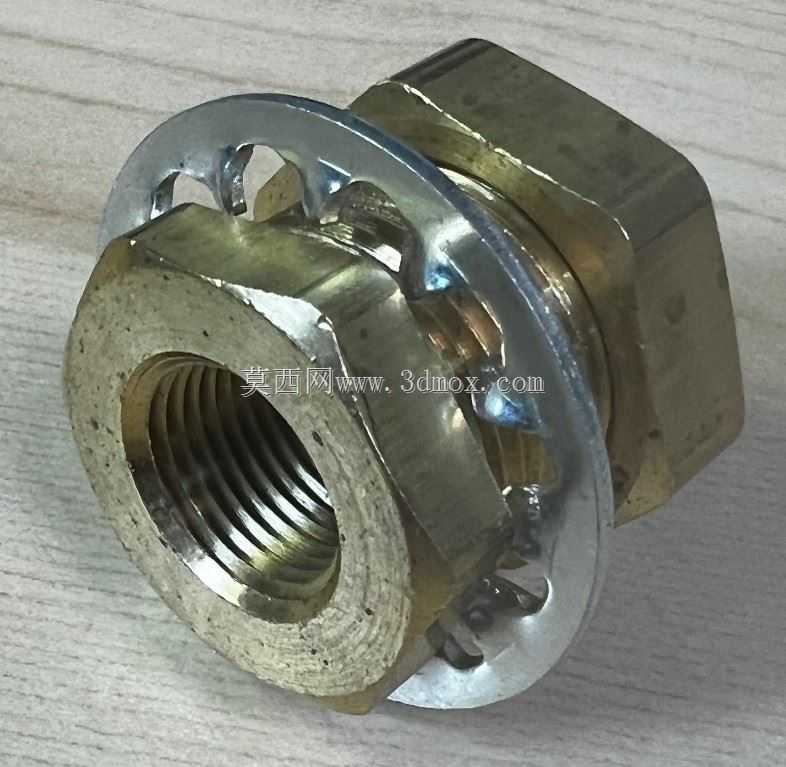

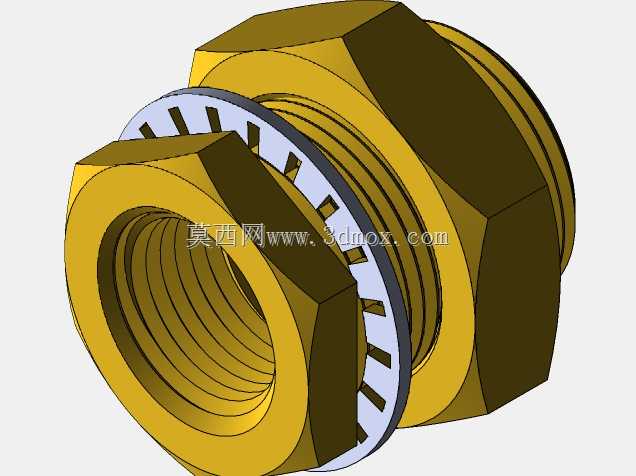

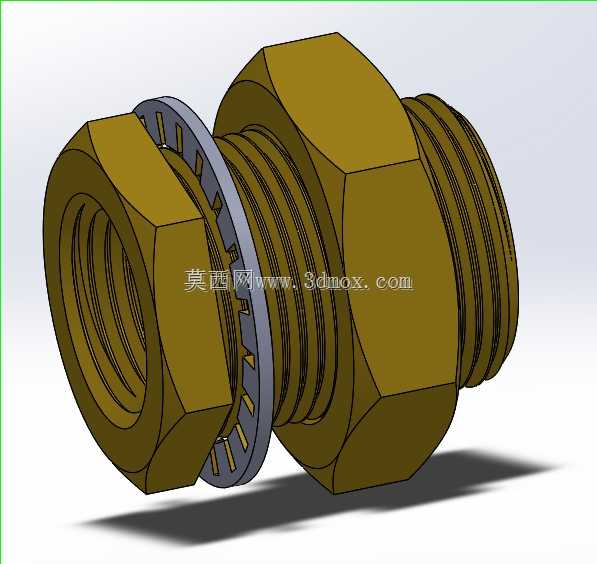

从结构设计来看，这款接头采用分体锁紧式结构，中间的外螺纹主体是整个零件的核心承载部分，主体中段设计有六角拧动位，安装时可以用开口扳手卡住该位置，避免拧动锁紧螺母时主体跟转。主体穿过面板上的预制安装孔后，内侧搭配内齿锁紧垫圈与六角锁紧螺母，锁紧时垫圈的内齿会嵌入螺母与面板的贴合面，既可以增大接触摩擦力防止设备运行过程中受管路振动影响出现螺母松脱，也能在一定程度上填补面板表面的微小不平整，提升安装位置的连接稳定性。接头两端均为1/2英寸NPT内螺纹，NPT螺纹属于60度锥管螺纹，螺纹配合时依靠牙型的变形形成密封，常规安装时只需在螺纹外缠绕适量聚四氟乙烯生料带，就能实现1MPa以内压力下的可靠密封，无需额外加装密封垫片，适配市面上绝大多数同规格的外螺纹管路接头、硬管终端、软管快插接头。

安装边界方面，这款接头的穿板螺纹规格为1-1/8"x14，对应的面板开孔直径需要控制在28.8mm至29.2mm之间，开孔边缘需要去除毛刺避免划伤接头螺纹，允许穿过的面板最大厚度为12mm，当面板厚度小于该值时可以通过加装平垫调整锁紧间隙，避免螺母锁紧行程不足导致固定松动。接头两端的内螺纹有效啮合深度不小于12mm，安装对接管路时要保证外螺纹件的拧入深度不小于8mm，避免啮合牙数不足导致受压后螺纹滑牙脱出。实际选型时需要注意，这款接头的额定工作压力在常温下为1.2MPa，适用介质温度范围为-20℃至120℃，不能用于输送强酸、强碱、高浓度盐水等强腐蚀性介质，也不适合在超过额定压力的高压液压回路中使用。

在设备布局的实际应用中，这类隔板接头常被布置在气动控制柜的侧壁，用来将柜外的气源总管接入柜内的气源处理三联件，相比从柜底开孔穿管再用接头转接的方式，隔板接头可以让柜内管路排布更整齐，后期维护时拆卸柜内管路不需要拆解柜外的固定管路，大幅降低维护工作量。在小型净水设备、实验室气路系统的布设中，这类接头也常被用来在设备外壳上固定水路和气路的终端接口，外侧可以直接对接用户端的管路，内侧连接设备内部的阀组与滤芯组件，安装完成后接头在面板外侧仅露出内螺纹接口，整体外观整洁，没有突出的锁紧结构，不会出现磕碰剐蹭的问题。建模时针对这类接头的细节处理，需要注意NPT螺纹的锥度偏差控制，1:16的锥度要严格对应标准要求，否则装配时会出现螺纹过紧拧不动或者间隙过大密封失效的问题，六角部位的倒角、锁紧垫圈的齿形角度也要符合通用五金件的加工规范，保证导出的工程图可以直接用于外协加工，不需要二次调整尺寸参数。
