钢筋混凝土喷射涡轮结构设计

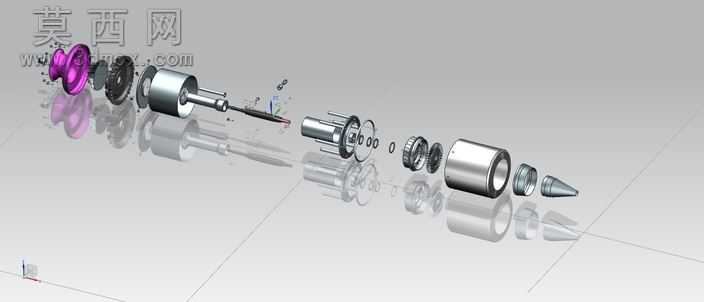

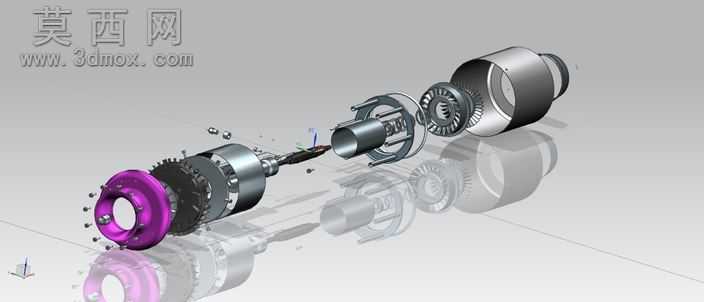

本作品为钢筋混凝土喷射作业配套的涡轮结构三维设计，整体采用爆炸视图呈现完整装配关系，清晰展示每一个零部件的形态、装配位置与配合逻辑。建模过程中严格遵循机械设计规范，对涡轮的进气端、叶轮组件、传动连接段、导流壳体、喷口端头等核心部件逐一进行参数化建模，每一处轴径、腔体尺寸、配合公差都经过严谨推演，确保结构符合实际工况的受力与运转要求。渲染阶段采用金属质感材质模拟各钢制零部件的表面特性，通过光影反射效果还原机械加工件的光洁度与金属质感，同时对不同功能的部件做了细微的材质区分，比如密封件的哑光质感、传动件的亮面金属质感，让整体装配结构的辨识度更高，能够直观区分不同部件的功能属性。从结构设计来看，该涡轮采用多级导流配合叶轮增压的结构思路，前端锥形导流头能够顺畅引导介质进入腔体，叶轮组件经过曲面优化，可在高速旋转时对混凝土浆料与压缩空气的混合介质形成稳定的增压推送效果，中部的传动连接段设计有标准的轴连接结构与密封槽位，能够适配常规的动力输出端，同时保证腔体的密封性，避免介质泄漏，后端的壳体与喷口衔接段做了平滑过渡设计，减少介质流动的阻力，让喷射过程更加顺畅稳定。设计过程中充分考虑了混凝土喷射作业的工况特性，所有与介质接触的部件都做了壁厚强化设计，能够耐受浆料的磨损与冲击，各零部件之间的连接采用定位销与紧固件配合的方式，既保证装配精度，也便于后期的拆卸维护与易损件更换。整体模型完整还原了喷射涡轮的全部装配细节，从最小的密封垫片、定位销，到整体的壳体、叶轮，每一个零件都独立建模完成，可直接用于结构验证、装配教学、工况模拟等场景，能够为混凝土喷射设备的相关设计提供直观的结构参考，也可作为机械装配教学的典型案例，帮助学习者理解涡轮类流体增压部件的结构逻辑与设计要点。
