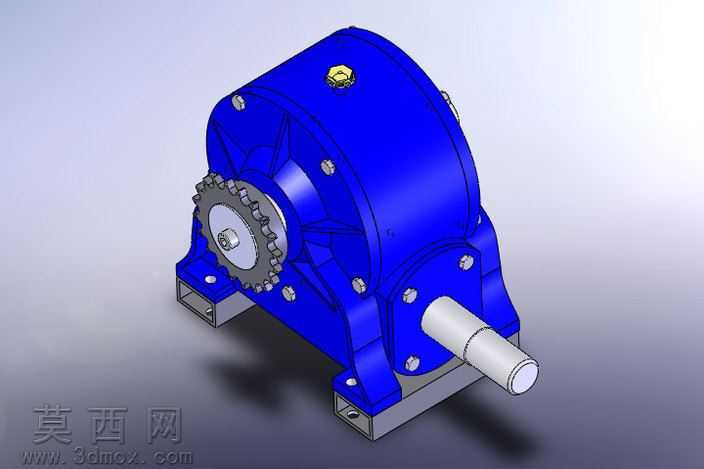

单级传动蓝色齿轮箱三维结构设计

本作品为单级传动齿轮箱的三维参数化建模成果，建模过程严格遵循机械设计规范，从核心传动结构到外部安装细节均做了完整还原。建模阶段首先搭建齿轮箱的整体装配骨架，先完成输入输出轴的空间定位，确定传动齿轮的中心距参数，依据渐开线圆柱齿轮的啮合原理，精准绘制齿廓曲线，通过拉伸、阵列特征完成主动链轮与从动齿轮的齿形建模，保证齿侧间隙、啮合接触位置符合传动设计要求，避免后续装配出现干涉问题。箱体部分采用上下剖分式结构设计，先绘制箱体的外轮廓草图，通过抽壳、筋板特征构建箱体的主体承载结构，在轴承安装位、端盖配合面预留精准的装配公差，箱体表面的螺栓连接孔、定位销孔均采用阵列特征完成，保证孔位的同轴度与位置度要求，同时在箱体顶部设计注油孔结构，搭配密封螺塞，满足齿轮箱运行过程中的润滑油加注需求。外部安装基座采用一体化铸造成型思路设计，底部预留设备安装固定孔，基座与箱体主体之间设置加强筋结构，提升整体结构的刚性，降低传动过程中的结构形变。渲染阶段为不同部件赋予贴合实际工业应用的材质：箱体主体赋予深蓝色烤漆金属材质，还原工业齿轮箱的常用涂装效果，表面添加细微的颗粒质感模拟铸件喷涂后的真实触感；齿轮、传动轴、连接螺栓赋予银灰色金属材质，通过调整粗糙度参数区分加工面与非加工面的质感差异，齿轮啮合面设置更高的反光度模拟精加工后的金属表面；注油螺塞、链轮齿面做了轻微的旧化质感处理，模拟部件实际装配使用后的真实状态。整体装配过程严格按照实际装配顺序完成，从轴系部件的子装配到箱体合箱，再到端盖、紧固件的安装，每一步均做了干涉检查，确保所有部件的配合关系准确，输入轴伸出端、输出链轮的安装位置均符合传动布局要求，完整还原了齿轮箱从外部安装结构到内部传动逻辑的全部细节，可用于传动结构教学、设备选型参考以及后续的工程图导出工作。
