单体竞赛帆船未完工船体结构三维设计

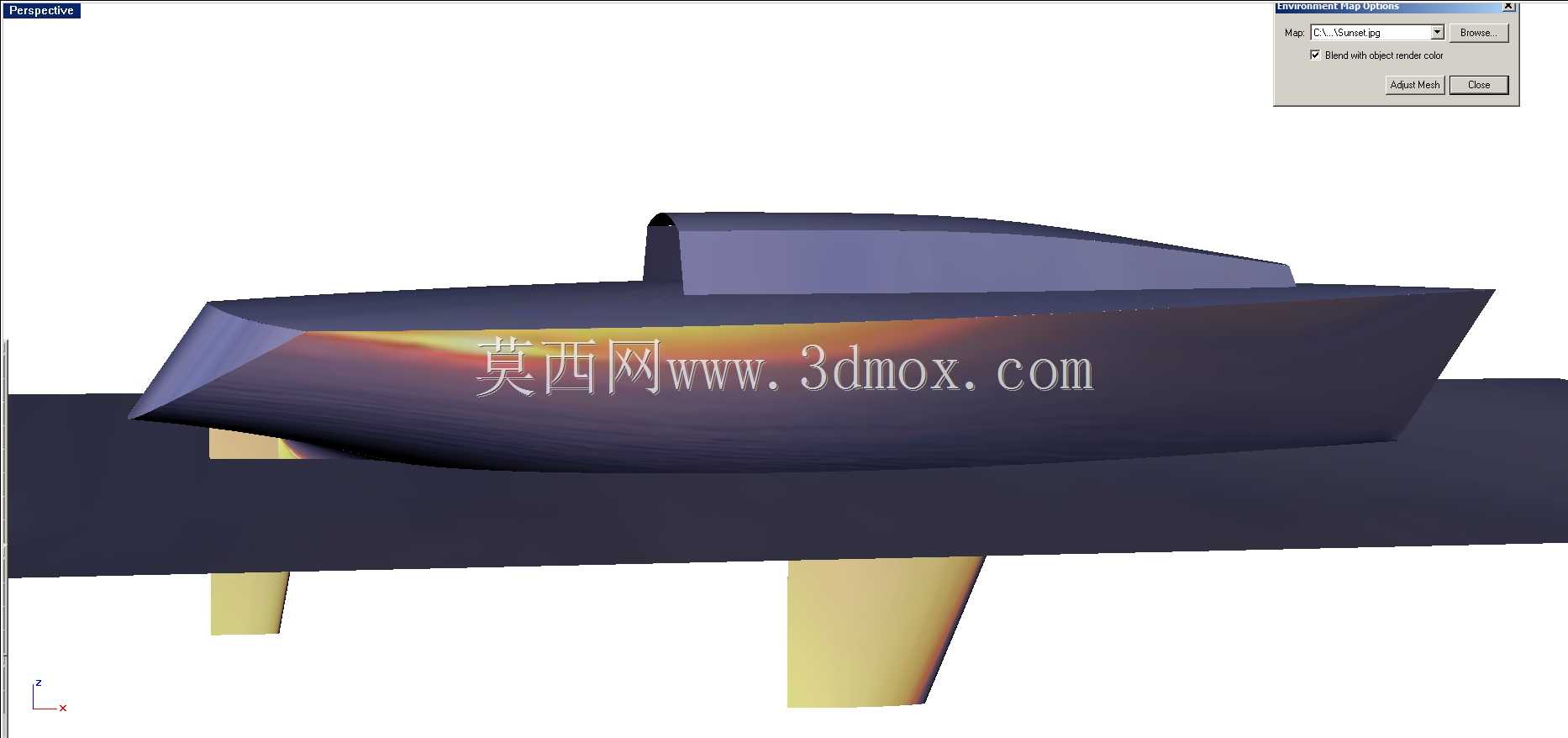

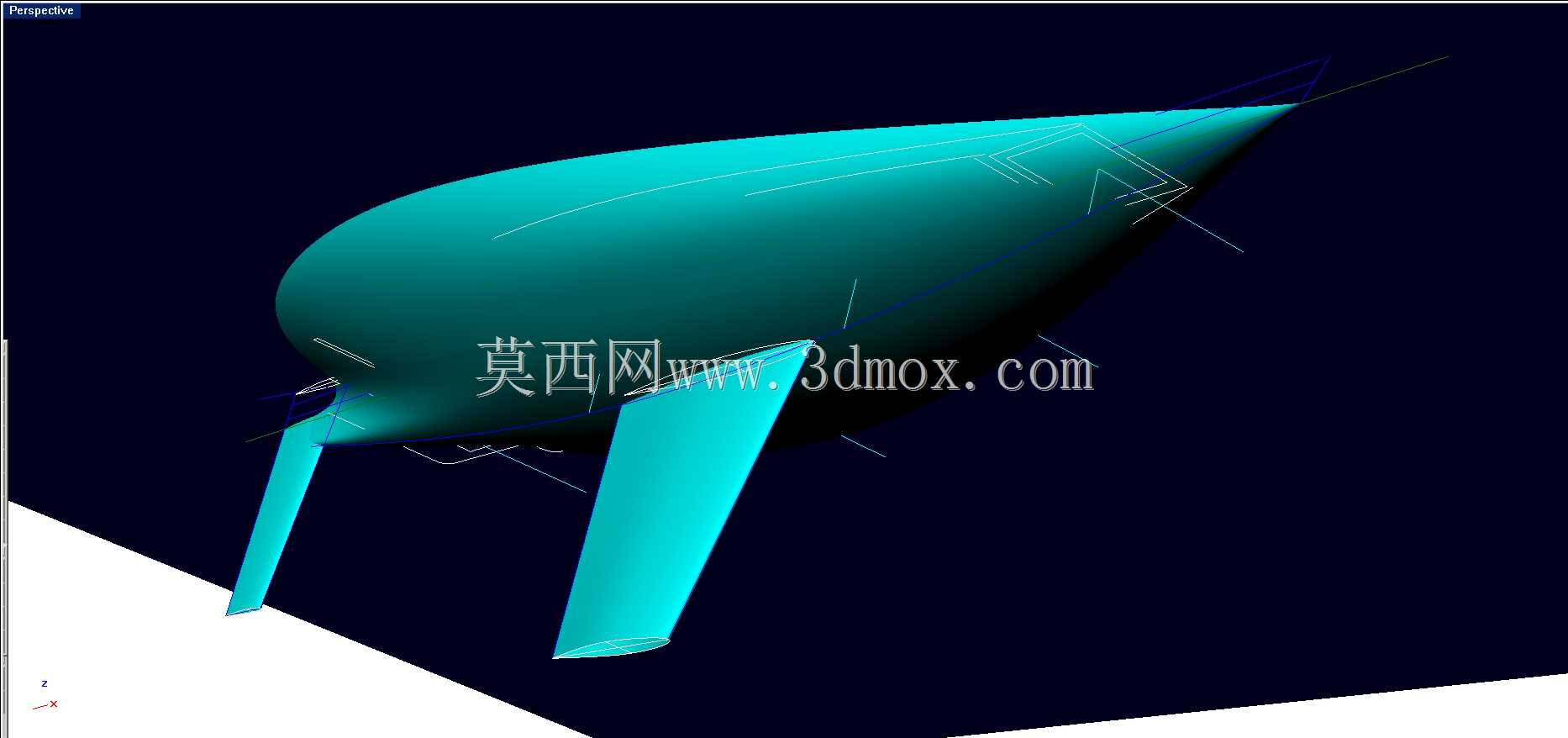

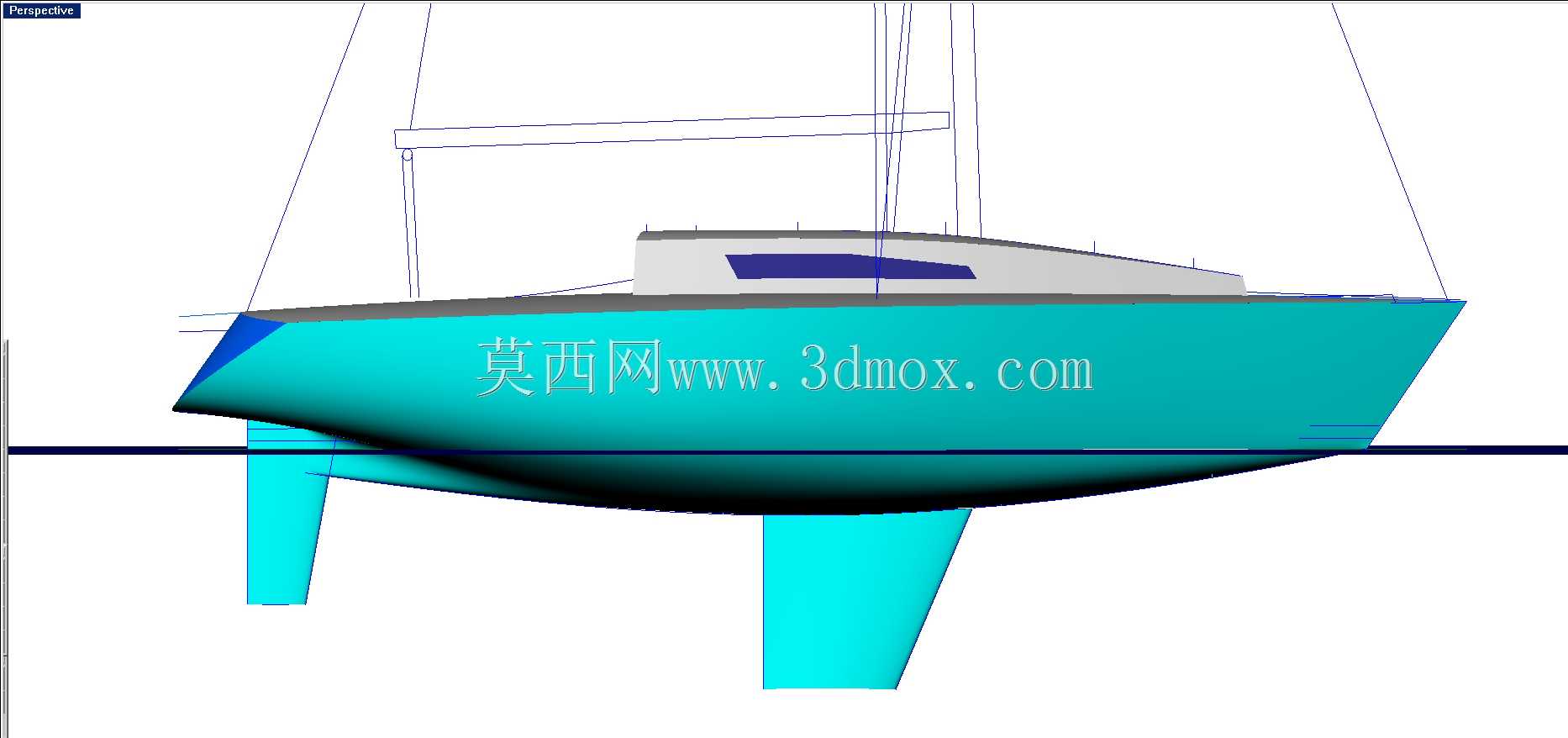

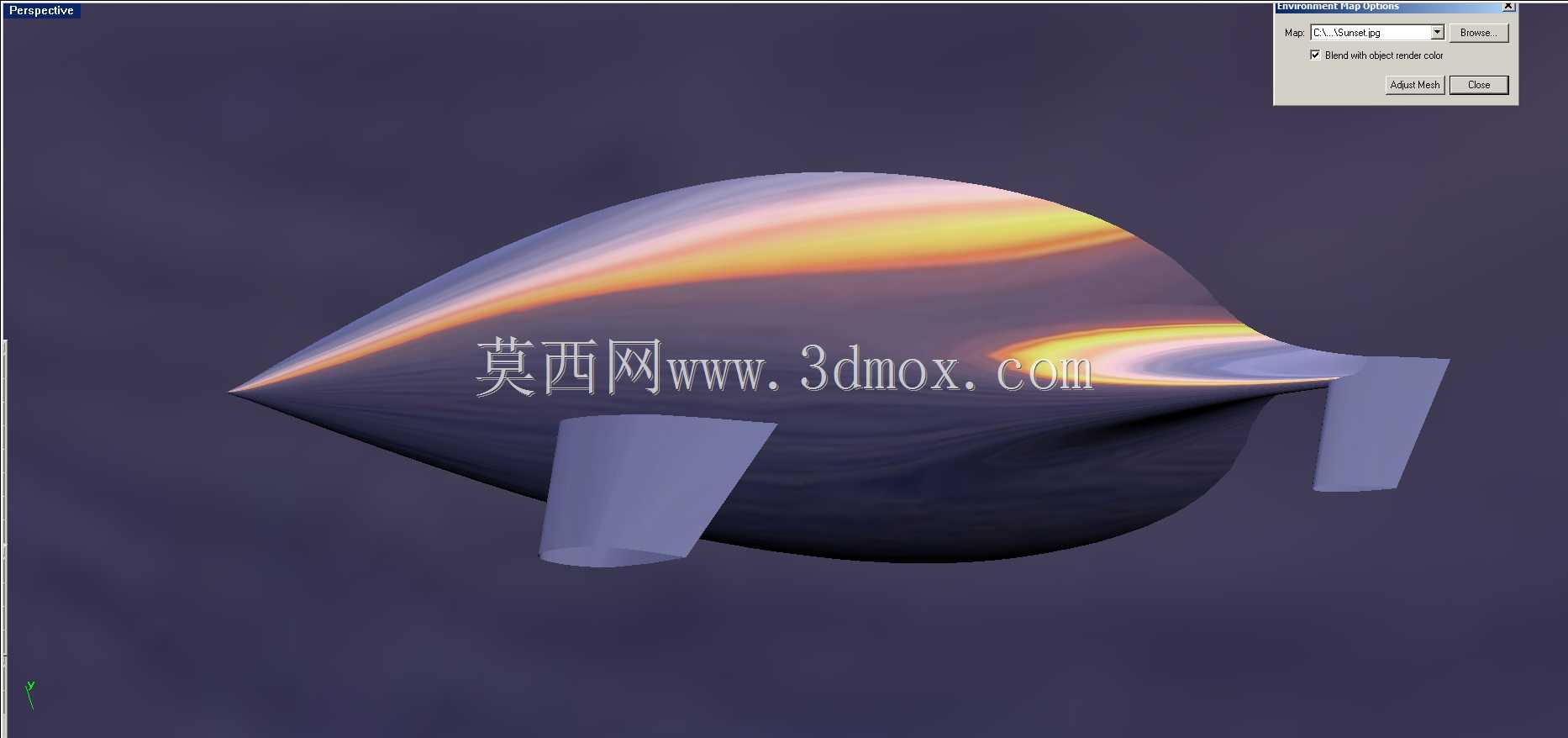

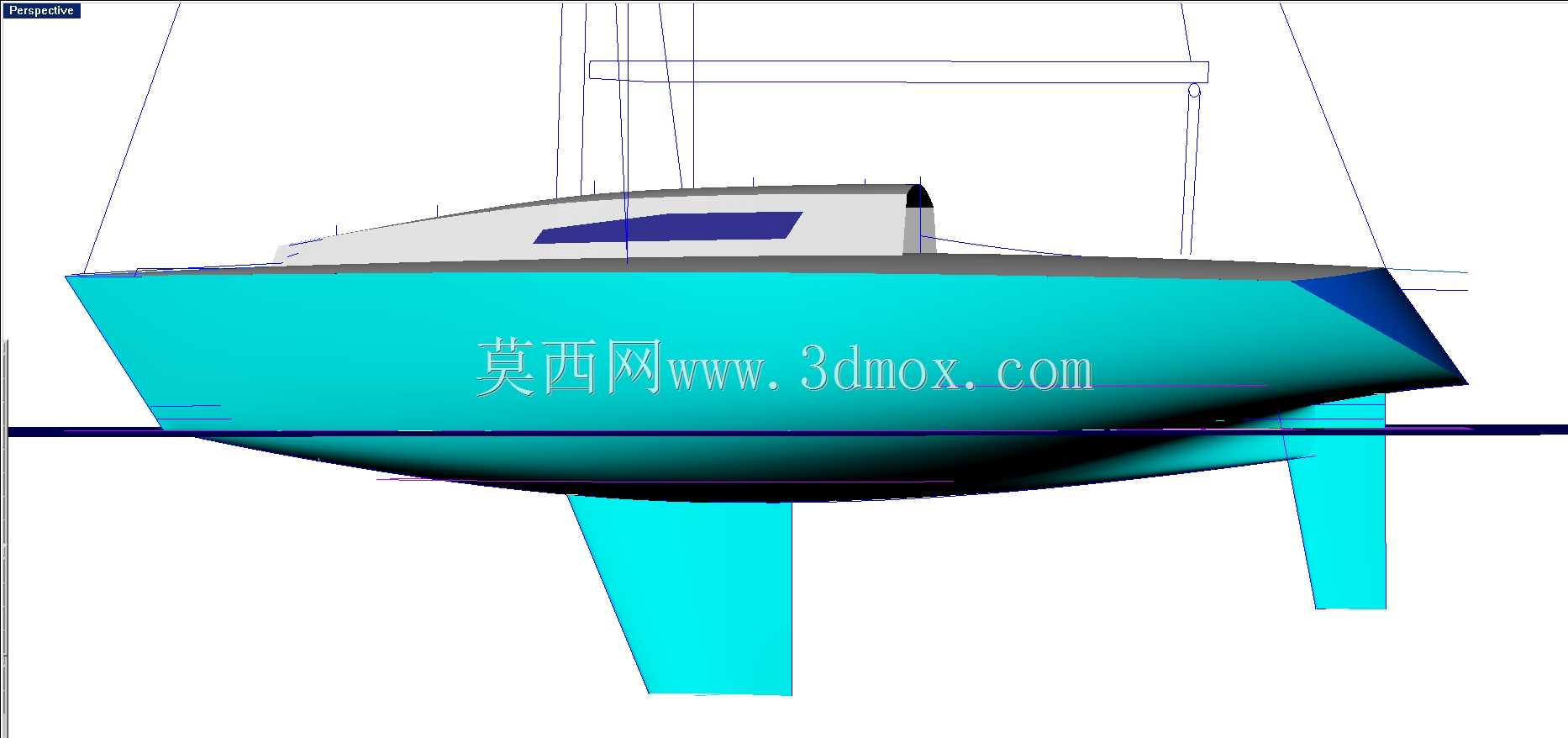

该模型呈现的是单体竞赛帆船的未完工船体结构，从建模细节来看，主体覆盖了主船体、龙骨、舵叶、上层舱室基础轮廓以及桅杆支撑结构的初步形态，未做舾装件、甲板附件、索具系统的细化，保留了船体主结构的核心几何特征，适合作为船舶设计初期方案验证、流体仿真前置建模的基础参考。从实际应用场景出发，这类单体竞赛帆船主要面向近海帆船赛事、俱乐部航行训练、私人休闲航海领域，船体线型的设计直接决定航行时的水阻表现、横倾恢复力矩以及迎风航行的角度适配性，建模阶段优先还原的就是船体曲面的光顺度，避免出现折线、凹凸面破坏水流附着状态。从功能特性来看，模型中突出的下垂式长龙骨是这类竞赛帆船的核心稳性结构，相比短龙骨休闲帆船，长龙骨的垂向延伸长度更大，能够在船只大角度横倾时提供足够的恢复力矩，避免航行中出现侧翻风险，同时龙骨的前缘做了圆弧过渡处理，减少迎流面的水流分离，降低航行时的涡流阻力；船尾的悬挂式舵叶与龙骨保持纵向同轴线布置，舵叶剖面采用对称翼型，在小角度打舵时可以提供足够的转向力矩，同时不会产生过大的附加阻力。设计思路上，船体水线以上部分的舷侧做了外飘处理，在船只高速航行、海浪拍击时可以减少上浪量，同时扩大甲板的有效使用面积；上层舱室的轮廓做了低风阻优化，整体呈流线型楔状，迎风面的倾斜角度匹配常规航行时的迎风角，降低风阻对航速的影响；船体中部的最大宽度位置设置在水线长度的40%左右，兼顾航行时的方向稳定性与转向灵活性，避免船身过宽导致湿表面积过大增加摩擦阻力，也避免船身过窄导致初稳性不足。从外形尺寸与安装边界来看，模型的船体总长、型宽、吃水深度的比例符合常规30英尺级竞赛帆船的比例范围，龙骨底部到甲板的垂向高度满足近岸航行的吃水要求，不会在常规潮位的近岸区域出现触底风险；桅杆安装位设置在船体中部靠前的位置，基座位置的船体结构做了局部加厚的隐含设计，对应实际建造时需要在桅杆基座下方布置加强筋与承重结构，传递桅杆受到的风载荷到整个船体框架上；舵叶的安装位置距离船尾板有足够的预留空间，后续加装舵机、传动连杆时不会与船尾结构产生干涉，同时舵叶的转动角度范围预留了±35度的边界，满足竞赛航行时的急转向需求。建模过程中船体曲面采用多截面放样的逻辑构建，从船首柱的圆弧轮廓到船尾板的平直过渡，每个站线的型值点都匹配单体帆船的线型特征，船首的前倾角度设计可以在穿浪时减少波浪对船首的冲击，将波浪的冲击力分散到舷侧方向，提升恶劣海况下的航行舒适性；船体底部的舭部位置做了轻微的折角处理，在船只横倾时可以产生额外的动升力，辅助提升稳性，同时不会过多增加船体的建造难度。目前模型未完成的部分主要集中在甲板舾装、内部舱室结构、索具系统、帆装结构，现有结构已经可以满足初步的流体力学仿真计算需求，通过导入仿真软件可以计算不同航速、不同吃水状态下的船体阻力、稳性高度、横摇周期等核心参数，为后续的结构细化、方案调整提供基础数据支撑。在实际建造转化层面，该模型的曲面拆分逻辑适配玻璃钢船体的成型工艺，船体可以分为左右两个半模分别成型后拼接，龙骨与舵叶作为单独的部件进行安装，预留的安装接口位置与船体主结构的加强区域对应，不需要额外对船体结构进行大规模修改即可完成部件装配；上层舱室与甲板的连接边界做了贴合处理，后续细化时可以直接在现有轮廓上添加舱口、舷窗、扶手等附件，不需要重新调整舱室的基础曲面。
