Rudge专用发动机气门室盖结构设计

这款气门室盖作为内燃机配气机构的核心防护部件，主要适配Rudge系列动力单元，在实际装车场景中承担多重工程作用。日常运行时，它首先要完成气门传动组件的上部密封，将凸轮轴、摇臂、气门弹簧等高速运动部件完全封闭在曲轴箱上部腔体内，阻隔机油飞溅外泄，同时阻挡外界灰尘、水汽、路面碎屑进入配气机构摩擦副，避免润滑油污染加剧零件磨损。不同于普通平面密封盖，这款产品的外形完全贴合Rudge发动机缸盖的上部轮廓，侧面预留的弧形避让槽是为了避开缸盖外侧突出的火花塞安装座、进排气歧管固定凸台，安装后不会与周边管线、支架产生运动干涉。

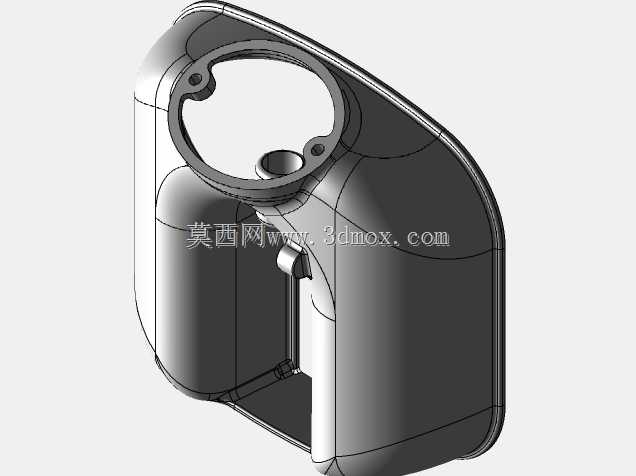

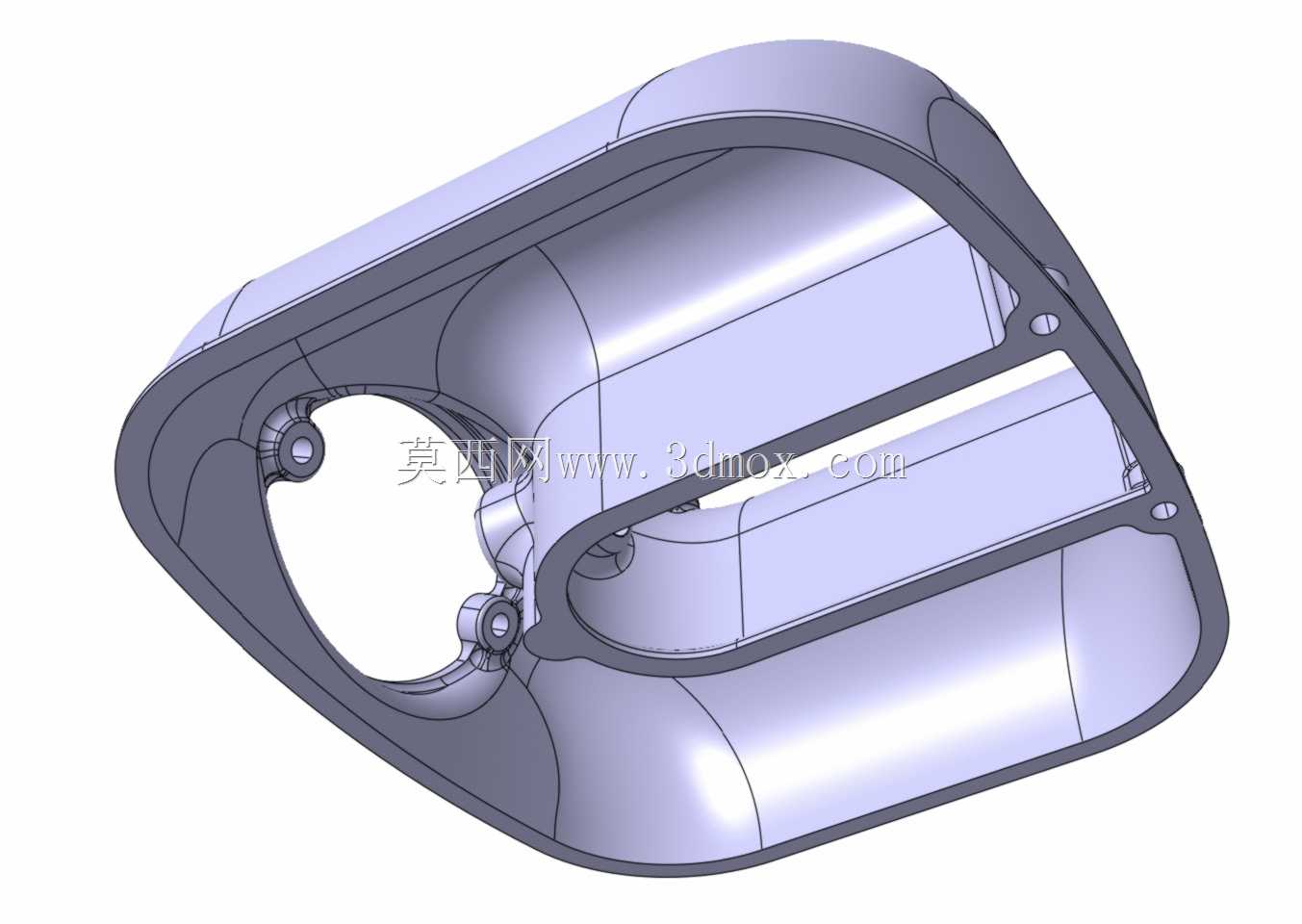

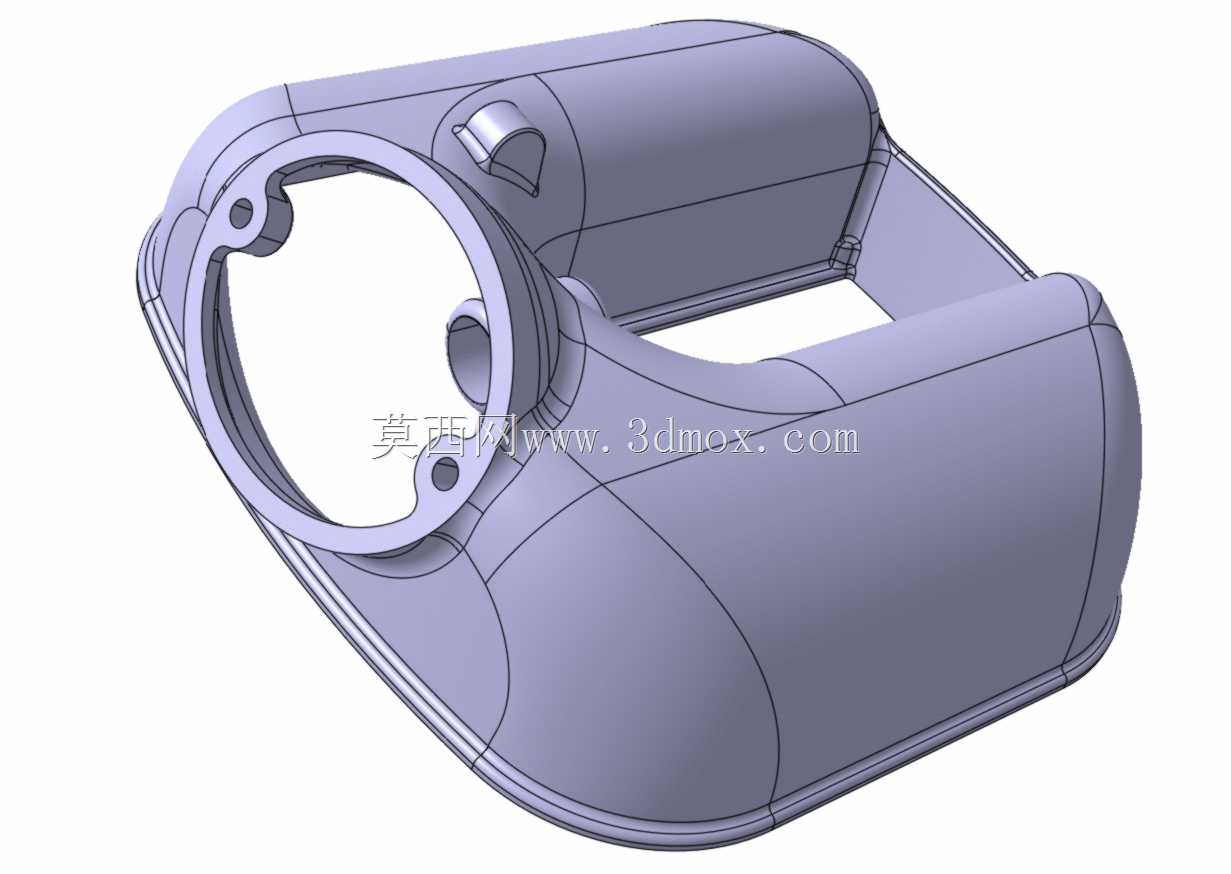

从设计逻辑来看，这款气门室盖的曲面造型并非单纯追求外观质感，每一处弧度都经过装配边界校核：主体采用大圆弧过渡的薄壳结构，在保证内部有足够空间容纳摇臂往复运动行程的前提下，尽可能压缩上部占用的垂直空间，适配摩托车紧凑的车架布局，也能满足老式乘用车发动机舱的狭小安装要求。边缘的法兰密封面做了整圈平面度管控，设计时预留了均匀的螺栓孔位，安装时配合密封胶垫可以实现均匀压紧，不会出现局部压力不足导致的渗油问题，侧面的圆形开孔是为机油加注口预留的安装位，日常维护时不用拆卸整个室盖就能完成机油补充，大幅降低维保操作难度。

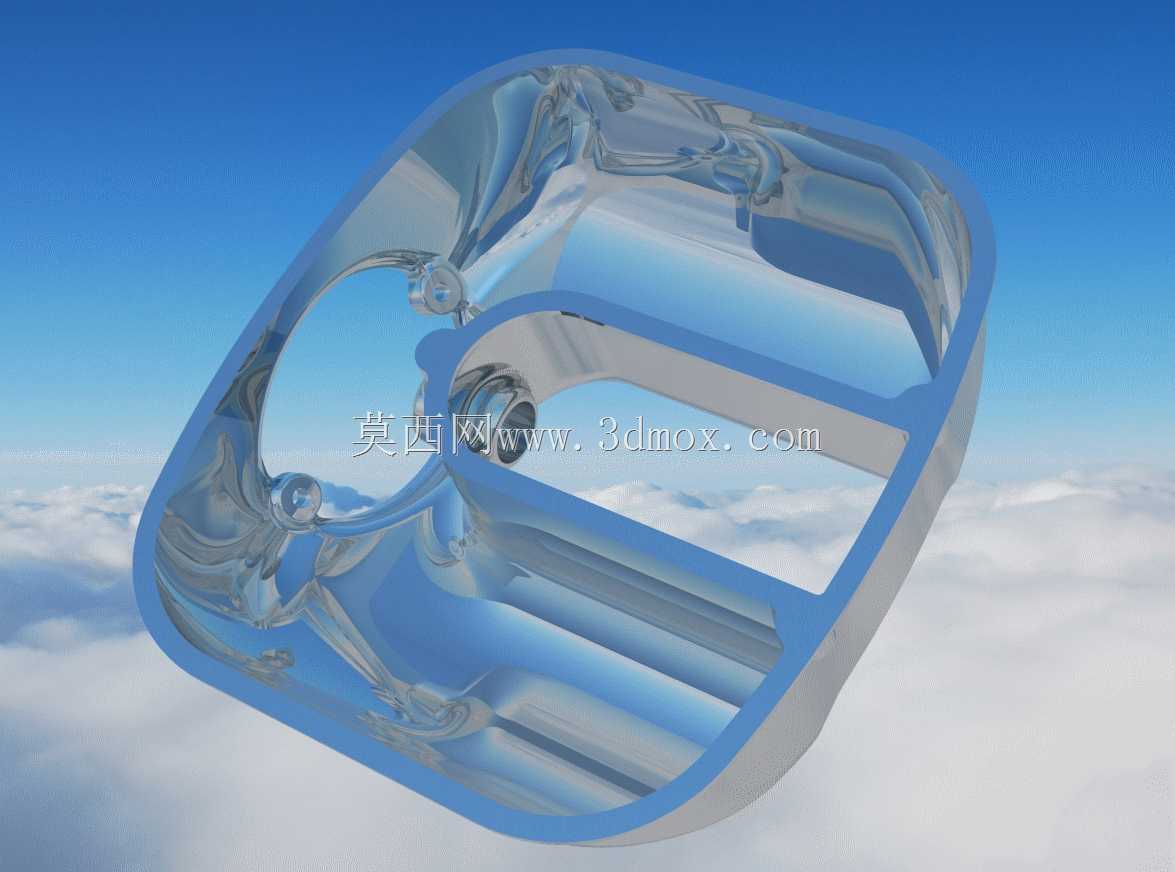

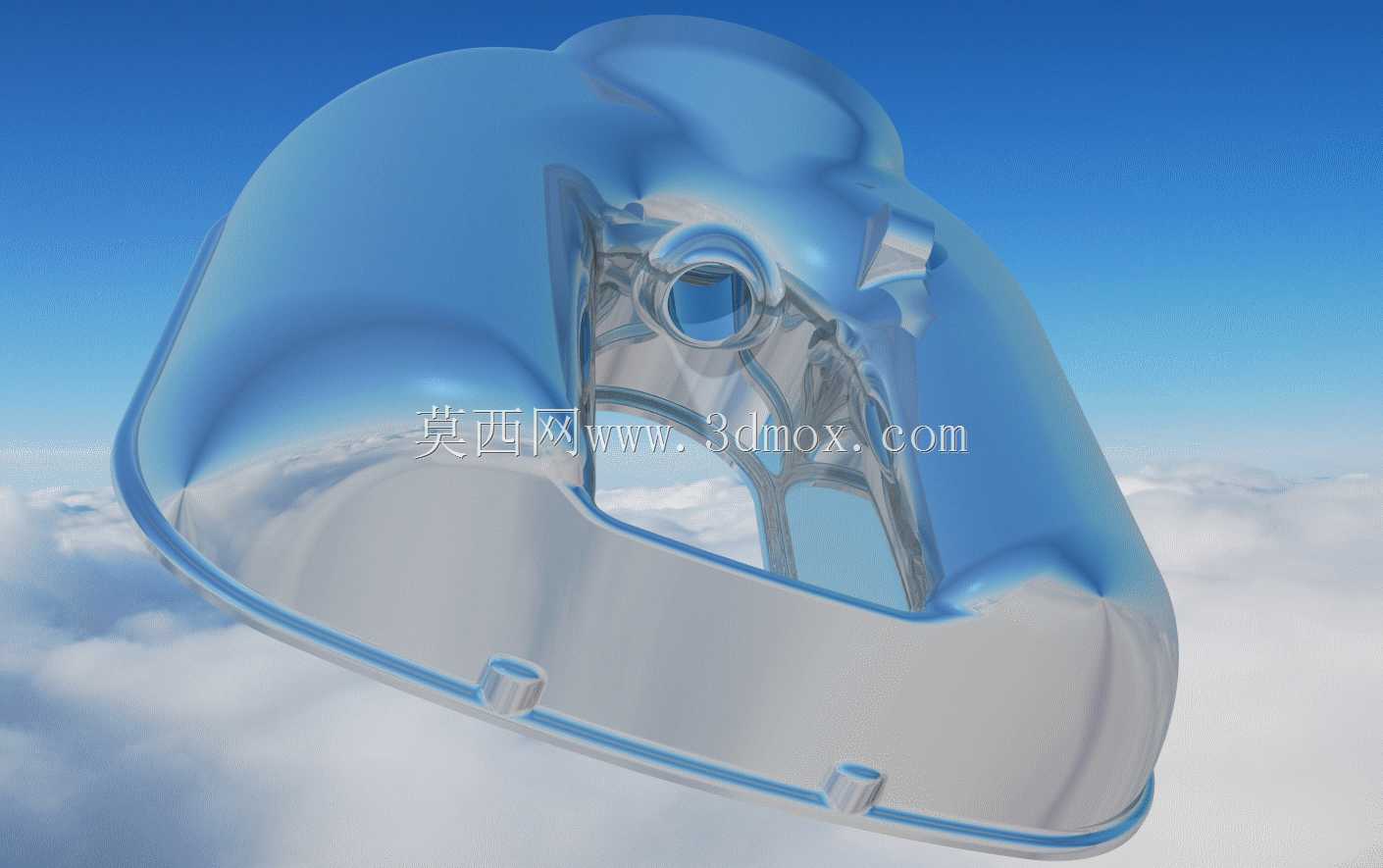

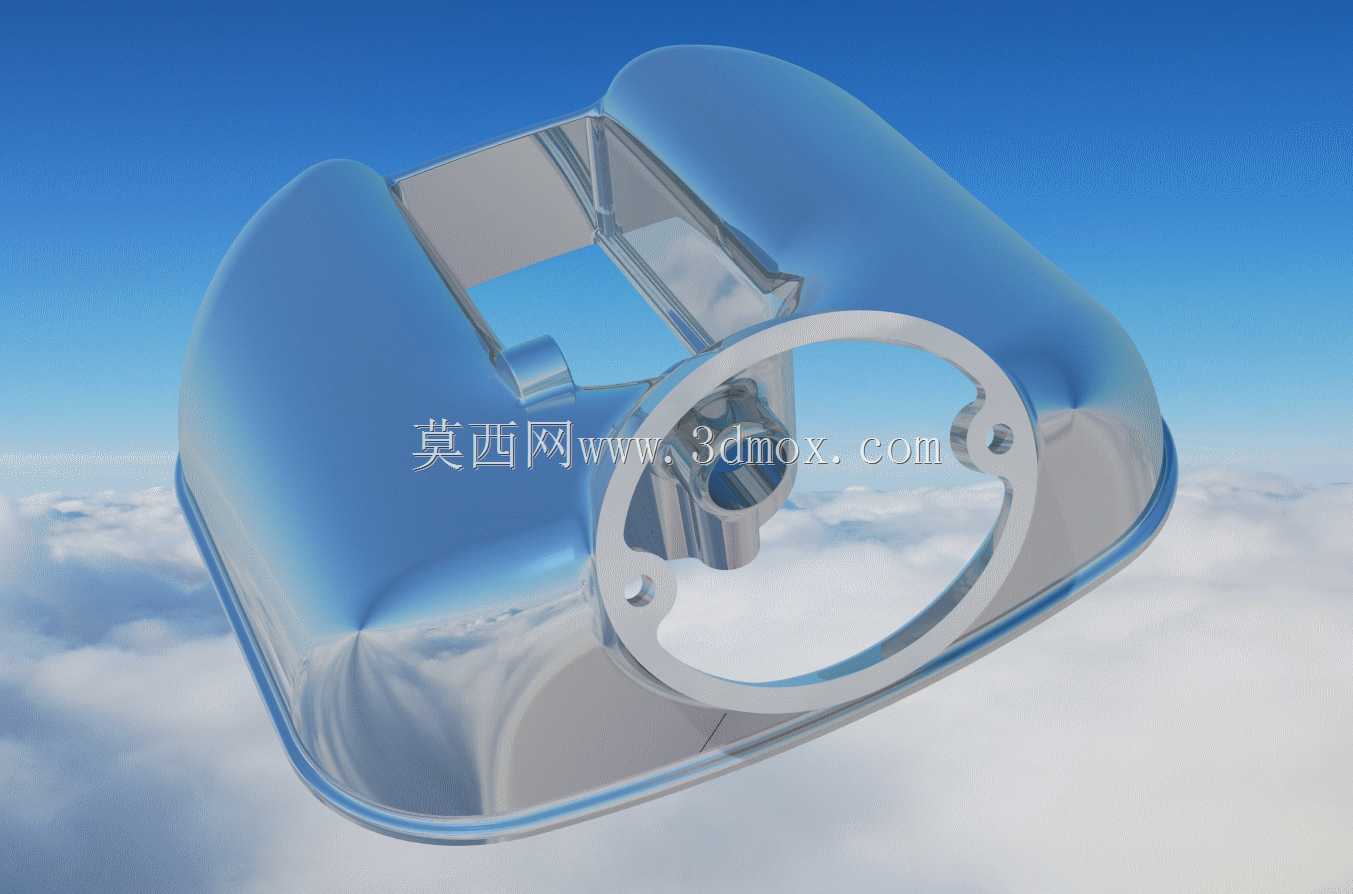

材质选择上，这类镀铬外观的气门室盖一般采用冲压钢基材做表面抛光镀铬处理，相比塑料材质的室盖，金属基材的刚性更强，在发动机长期高温运行工况下不会出现老化变形，镀铬层不仅能提升外观质感，还能增强表面耐腐蚀性，抵御机油蒸汽、路面融雪剂的长期侵蚀。设计过程中需要重点校核几个核心尺寸：首先是室盖内腔的深度，要保证气门最大升程状态下，气门弹簧上座与室盖内壁至少保留3mm以上的安全间隙，避免高速运转时零件碰撞产生异响；其次是法兰面的螺栓孔位公差，要和缸盖上的螺纹孔完全对正，孔位偏差控制在0.2mm以内，避免安装时出现螺栓别劲、密封垫压偏的问题；另外还要考虑热胀冷缩的影响，室盖的膨胀系数要和缸盖材质尽可能匹配，避免冷热交变工况下密封面出现相对位移导致密封失效。

在实际应用场景中，这类气门室盖除了基础的密封防护作用，还能辅助曲轴箱通风，部分结构会在室盖合适位置预留通风阀接口，将曲轴箱内的窜气引导至进气系统重新燃烧，避免箱内压力过高冲坏密封件。针对Rudge这类老式动力单元，这款室盖的造型还兼顾了复古外观需求，流畅的镀铬曲面和整车的复古设计风格匹配，在满足功能要求的同时提升了动力单元的视觉完整性。设计建模时需要重点处理曲面的顺滑过渡，避免出现折线、凹坑等外观缺陷，镀铬表面对造型顺滑度要求极高，微小的曲面不光顺都会在电镀后出现明显的光影瑕疵，影响成品外观质量。安装边界方面，这款室盖的所有外凸结构都做了圆角处理，安装时不会刮伤周边的线束、油管，整体重量控制在合理区间，不会给缸盖增加额外的负载，长期震动工况下也不会出现螺栓松动的问题。
