内星形沉孔钣金结构件三维设计

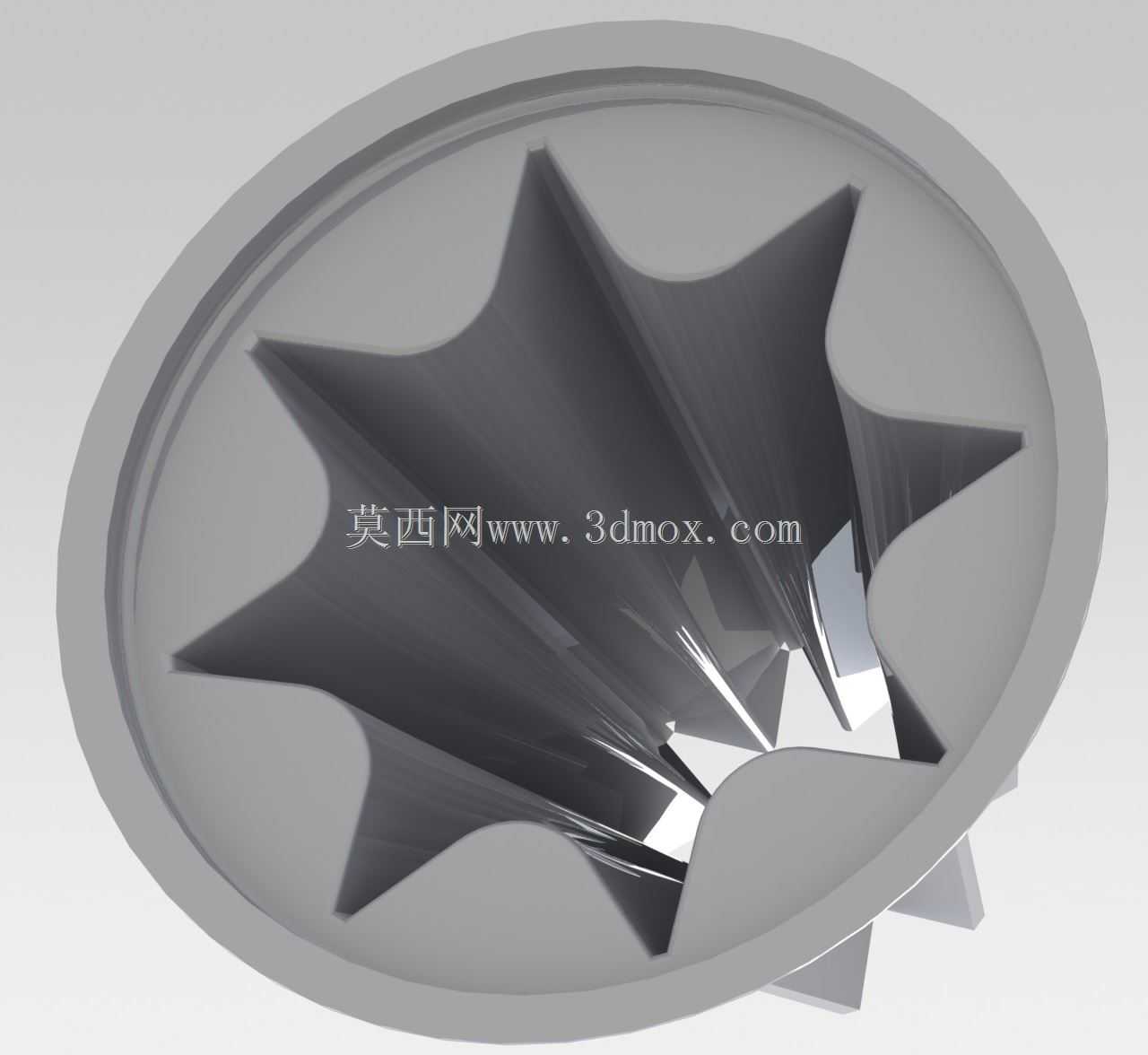

在钣金加工与设备装配场景中，这类内星形沉孔结构的金属板件，常作为快拆式连接的定位锁紧部件使用，常见于需要频繁拆装维护的设备护罩、工装夹具定位板、小型设备的快装面板上，相比常规的圆孔沉孔结构，内星形的齿槽结构能够匹配对应头型的锁紧件，在受振动工况下能有效降低连接件松脱的概率，同时沉孔结构可以保证锁紧件安装后不突出板面，避免干涉外部部件运动或者剐蹭操作人员。从设计逻辑来看，该结构采用圆形外轮廓的钣金基材，中心区域通过冲压成型出内凹的星形沉台，沉台的每个齿边都做了均匀的圆角过渡，避免冲压过程中应力集中导致板材开裂，同时齿形的角度经过反复校核，既保证与配套锁紧件的啮合面积足够，又不会因为齿槽过窄导致冲压模具的冲头强度不足。实际生产中这类结构多采用冷轧钢板或者铝合金板加工，板材厚度通常根据使用场景的受力需求选择1mm到3mm的区间，沉孔的深度严格控制在板材厚度的70%以内，避免冲压时板材被击穿，外圆的直径根据安装空间预留，通常比内部星形结构的外接圆大出10mm到15mm的安装边，安装边上可根据需求预留定位销孔或者螺丝过孔，适配不同的安装固定方式。在三维建模过程中，需要重点关注沉台的拔模角度，冲压成型的方向要和钣金件的折弯方向保持一致，避免出现负角导致无法脱模，星形齿的每个曲面都要保证顺滑过渡，不能出现尖锐的棱角，否则在冲压成型时会造成板材局部拉伸过度出现减薄超差的问题，同时沉孔的底部平面要保证平面度公差在0.1mm以内，确保锁紧件安装后能够完全贴合，不会出现倾斜导致锁紧力不足。这类结构在实际装配时，不需要额外的防松垫片，依靠星形齿的啮合就能实现一定的防松效果，在小型自动化设备的护板安装、检测工装的快换板、户外设备的检修盖板上应用十分广泛，相比传统的十字或者内六角沉孔结构，内星形的受力点更多，拧紧时能够承受更大的扭矩，不会轻易出现滑牙的问题，同时沉孔的内凹结构能够对锁紧件的头部形成防护，避免外部的粉尘、水汽直接侵蚀锁紧件的啮合部位，提升连接结构的使用寿命。建模时还要考虑钣金展开的工艺性，沉台区域的展开尺寸要根据板材的延伸率做补偿，不同材质的板材补偿系数存在差异，冷轧钢板的补偿量通常取0.2倍的板厚，铝合金板则需要取0.3倍左右，避免展开后下料尺寸偏差导致成型后沉孔位置偏移。安装边界上，这类圆形钣金件的外圆边缘通常做0.5mm的圆角处理，避免安装时割伤操作人员，同时如果是用于有密封需求的场景，外圆边缘还可以预留密封槽的安装位置，配合O型圈实现端面密封。
