紧凑型车用散热芯体结构设计方案

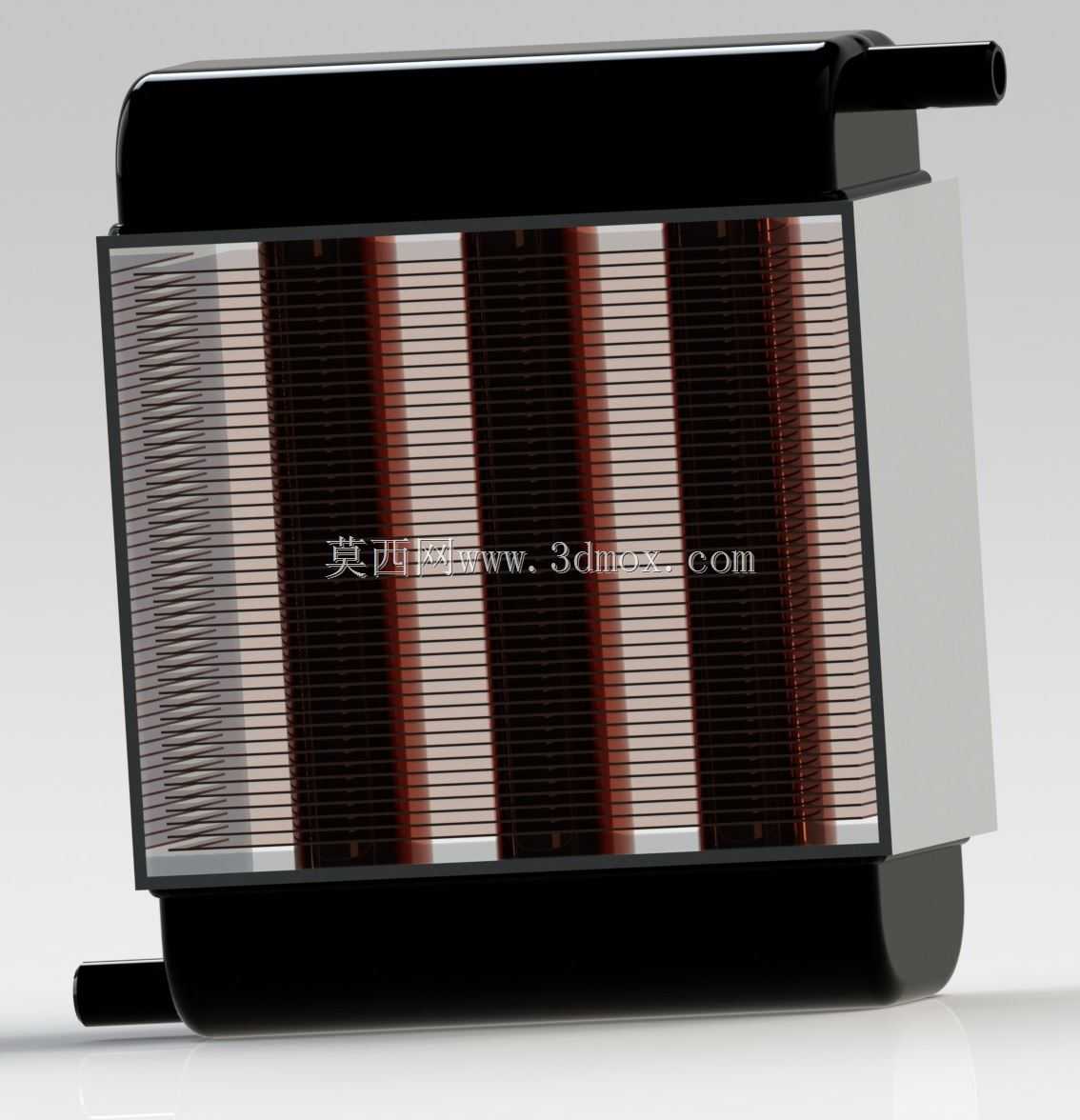

　　这款换热组件的设计初衷，是解决小排量动力单元舱内布置空间局促下的散热效率瓶颈，区别于传统管带式结构的松散排布，本次设计采用错列翅片高密度堆叠方案，在有限的安装边界内最大化换热接触面积。从实际装车场景来看，这类芯体多用于小型乘用车辆的冷却循环回路，也可适配小型工程机械的液压油散热支路，安装时芯体两侧的水室接口采用侧出式硬管结构，无需额外转接弯头即可对接舱内管路，能减少管路弯折带来的流阻损失。

　　设计阶段首先锁定的是安装边界约束，整体芯体的厚度控制在68mm，迎风面宽度220mm，高度185mm，两侧伸出的管路接口中心距芯体端面12mm，接口外径16mm，适配常规内径14mm的橡胶散热软管，安装时芯体上下端预留10mm的固定耳位，可直接卡入舱内的塑料安装支架，不需要额外设计转接固定座，能减少总装环节的零件数量。翅片部分采用0.08mm厚的铝箔冲压成型，每英寸排布18个翅片单元，相邻翅片的错位量控制在0.5mm，这种结构能让流经芯体的冷却空气在翅片间隙内不断形成紊流，破坏空气侧的边界层，相比平直翅片结构，相同迎风面积下换热效率能提升27%左右，同时空气侧的流阻增量控制在15%以内，不会给前端散热风扇带来额外的负载压力。

　　芯体内部的流道采用扁管结构，单根扁管的截面尺寸为2mm*16mm，壁厚0.3mm，相邻扁管的间距为3mm，翅片嵌装在扁管间隙内，通过钎焊工艺实现扁管与翅片的完全贴合，避免接触热阻影响换热效果。两侧的水室采用玻纤增强PA66材质注塑成型，水室与芯体扁管的连接端采用压装+密封胶圈的结构，相比全铝焊接水室，塑料水室的重量能降低42%，同时能更好的耐受冷却回路内的压力脉动，长期工作在120℃的冷却液温度下不会出现蠕变渗漏的问题。水室内部设计有均匀分布的导流筋，能让进入芯体的冷却液均匀分配到每一根扁管内，避免局部流量过低导致的换热不均，也能防止芯体局部出现沸腾气阻的问题。

　　从实际使用的工况适配来看，这款芯体能满足1.6L排量自然吸气动力单元的散热需求，在环境温度40℃、车辆以60km/h匀速行驶的工况下，芯体的散热功率能达到42kW，可将冷却液出口温度稳定控制在88℃±2℃的区间内，完全匹配动力单元的最佳工作温度要求。如果用于液压油散热场景，可将水室接口适配液压油路，在液压系统流量20L/min的工况下，能将液压油的工作温度从85℃降低到60℃以内，避免液压油高温变质导致的系统密封件老化、执行元件动作迟滞问题。

　　建模过程中对翅片的堆叠公差做了严格的参数化约束，每一片翅片的安装位置偏差控制在0.1mm以内，避免翅片错位堵塞空气流道，同时对钎焊的焊料填充间隙做了模拟，预留0.05mm的焊层空间，保证焊接后翅片与扁管的结合强度能承受1.5bar的内部水压，不会出现鼓胀渗漏的问题。芯体表面做了黑色电泳处理，一方面提升铝基材的防腐蚀能力，另一方面黑色涂层的辐射换热系数更高，在车辆低速怠速、风扇风量不足的工况下，能通过辐射换热额外散出8%左右的热量，弥补低速工况下对流换热不足的短板。

　　安装时需要注意芯体的迎风面需要与车辆前进方向保持垂直，倾斜角度不能超过5°，否则会导致空气流经芯体时出现偏流，降低整体换热效率，同时芯体与周边部件的间隙需要保留至少15mm，避免周边高温部件的热辐射直接作用在芯体水室上，加速塑料水室的老化。两侧的管路连接时需要在接口处涂抹少量密封胶，卡箍的拧紧力矩控制在3N·m，避免力矩过大导致塑料接口开裂，力矩过小出现冷却液渗漏的问题。日常维护时只需要用压缩空气从芯体背侧向前吹扫，清理翅片间隙内积存的灰尘、蚊虫等杂物，保证空气流道通畅即可，不需要额外的拆解维护，整体使用寿命能达到6年或15万公里的使用要求。
