风机性能选型曲线参考三维草绘

在通风系统、工业送风排风、暖通配套项目的前期选型阶段，工程人员经常需要对照不同类型风机的性能曲线，匹配实际工况的风量、风压需求，避免选型偏差导致的能耗过高、送风不足或者设备过载问题。这套草绘内容整合了多类常用风机的运行特性曲线，覆盖不同结构形式风机的全压-风量对应关系，能直接作为结构设计阶段的选型参考依据，减少反复核对纸质样本的工作量。

从实际工程应用场景来看，不管是车间岗位送风、除尘系统管网匹配、设备冷却风路设计，还是建筑通风系统的风机选型，核心需求都是找到对应工况点下，运行效率处于高效区间的风机型号。不同结构的风机特性差异极大，比如前向叶片、后向叶片的风机，曲线的驼峰特性、稳定工作区间范围都有明显区别，这套曲线草绘把不同类型风机的特性边界做了清晰标注，能帮设计人员快速排除不符合工况要求的风机类型，缩小选型范围。

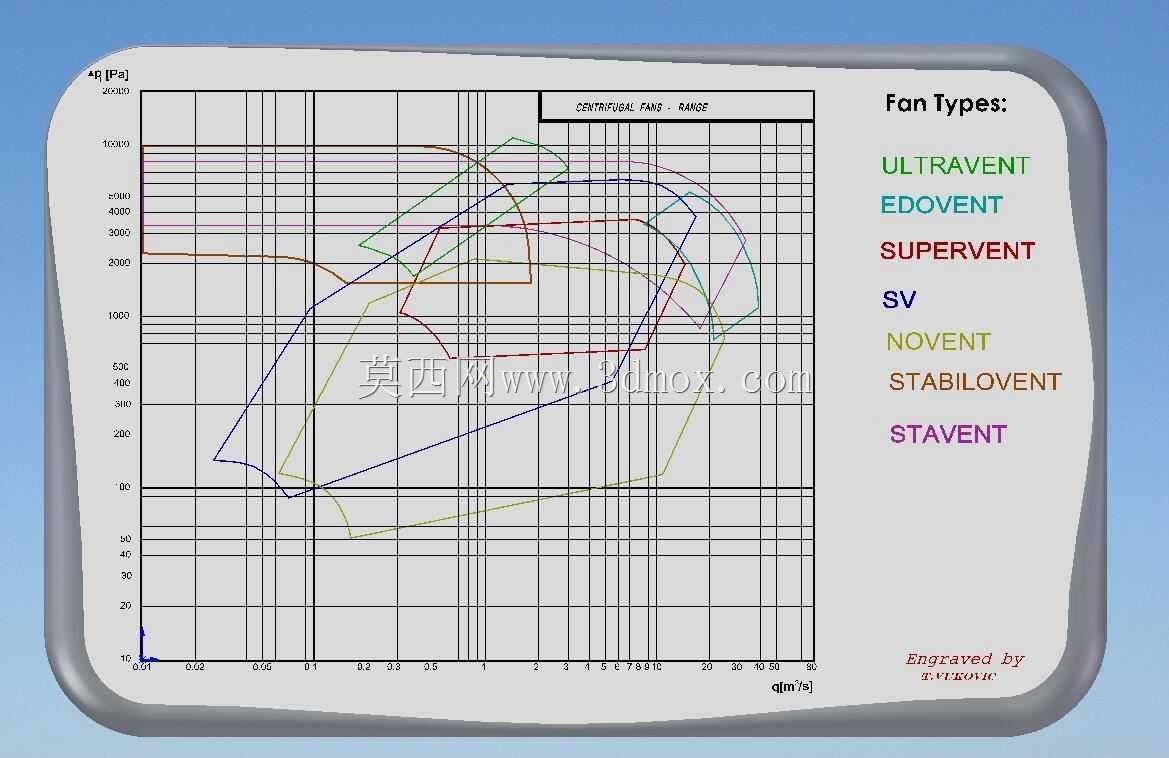

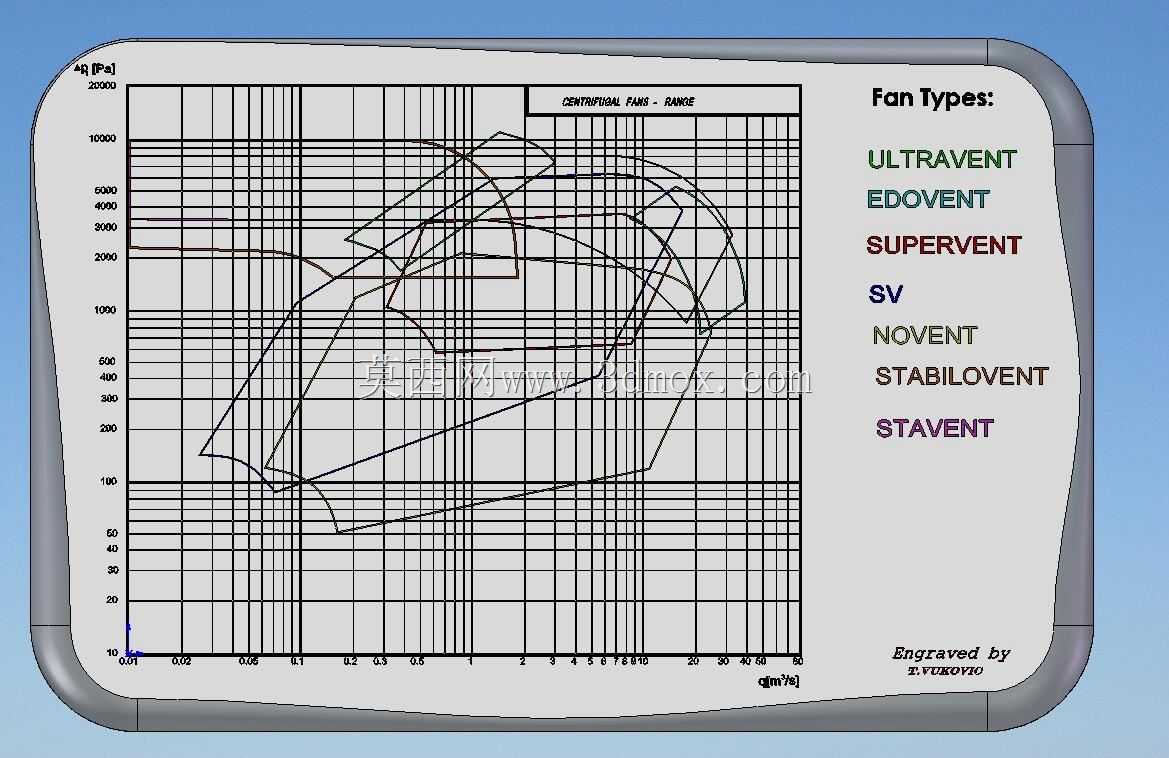

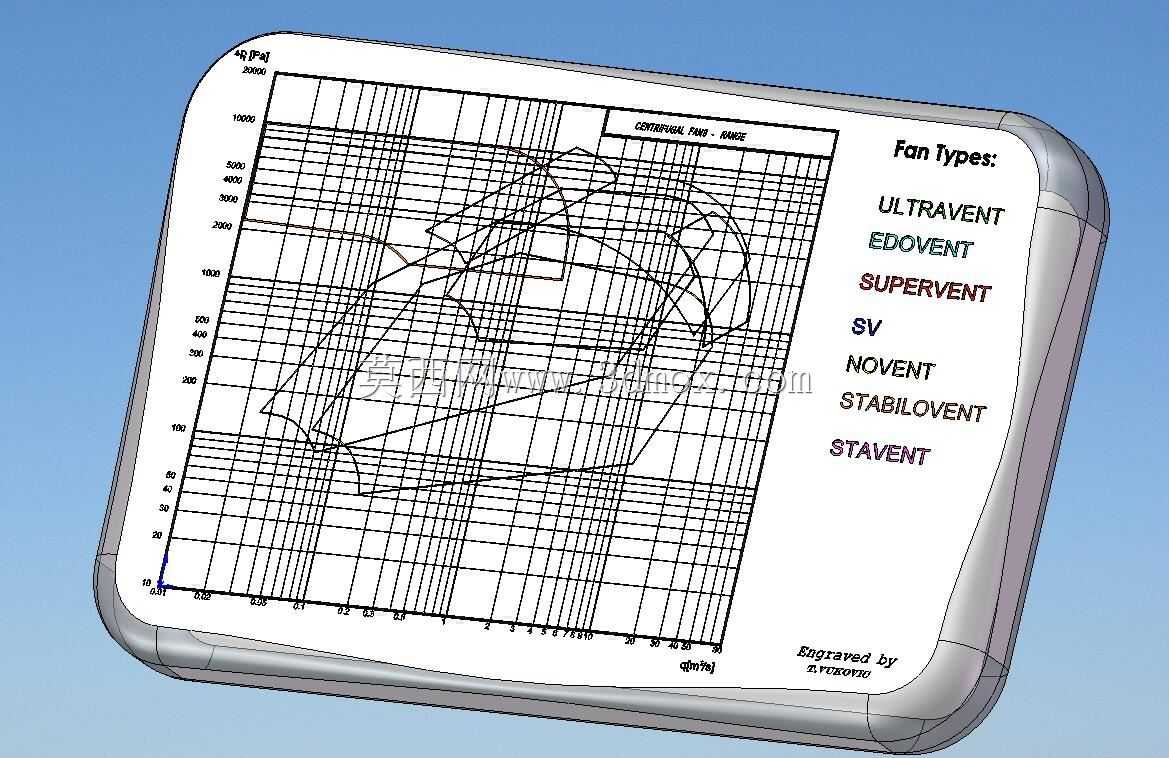

设计这套参考草绘的时候，核心思路是还原风机实际运行的全工况特性，把不同系列风机的稳定工作区、喘振边界、最高效率点区间都通过曲线走势直观呈现，不需要设计人员再去逐页翻阅不同厂家的样本手册做曲线比对。草绘的坐标体系采用标准的工程制图比例，纵轴对应全压参数，横轴对应风量参数，每一条曲线都对应特定结构形式的风机，曲线的拐点、下降斜率都和实际测试的风机性能数据保持一致，能直接读取对应工况点的参数偏差范围。

在安装边界与尺寸适配层面，这类选型参考草绘不需要对应实体设备的安装尺寸，主要是嵌入到三维设计的选型流程里，作为风路系统设计的参数校核依据。设计人员在完成风路管网的阻力计算之后，可以直接对照曲线找到匹配的风机类型，再根据选定的风机型号核对安装空间、接口尺寸，避免先选型号再发现参数不匹配的返工问题。尤其是在多风机并联、串联的系统设计里，通过曲线叠加可以快速判断组合后的工作点是否在稳定区间，规避多风机运行时的抢风、工况偏移问题。

从功能特性来看，这套草绘覆盖了从低压大流量到高压小流量的不同风机特性区间，不管是普通通风换气的低阻力场景，还是需要克服长距离管网、过滤装置阻力的高静压场景，都能找到对应的曲线参考。曲线标注的不同风机类型，各自对应明确的适用场景：比如大流量低压力的场景适合选用宽曲线、大流量区间效率高的风机类型，高压力小流量的场景则要选曲线陡峭、高压区间稳定运行的风机类型，设计人员可以根据管网计算得到的工况点，直接判断所选风机是否在高效工作区间，避免把风机选在曲线的驼峰段，导致运行时出现振动、噪声过大甚至喘振的问题。

在日常三维建模与结构设计工作中，这类参数化的参考草绘能大幅提升选型效率，不需要在建模过程中反复切换软件查阅样本资料，直接在草绘环境里就能完成初步的参数匹配，后续再根据选定的风机型号完善安装结构、接口法兰、减震支座的细节设计。对于刚接触风机选型的设计人员来说，直观的曲线展示比纯文字的参数表更容易理解不同风机的特性差异，能快速建立起风机参数与管网阻力匹配的工程逻辑，减少选型失误的概率。
