履带式矿用钻探作业设备结构设计

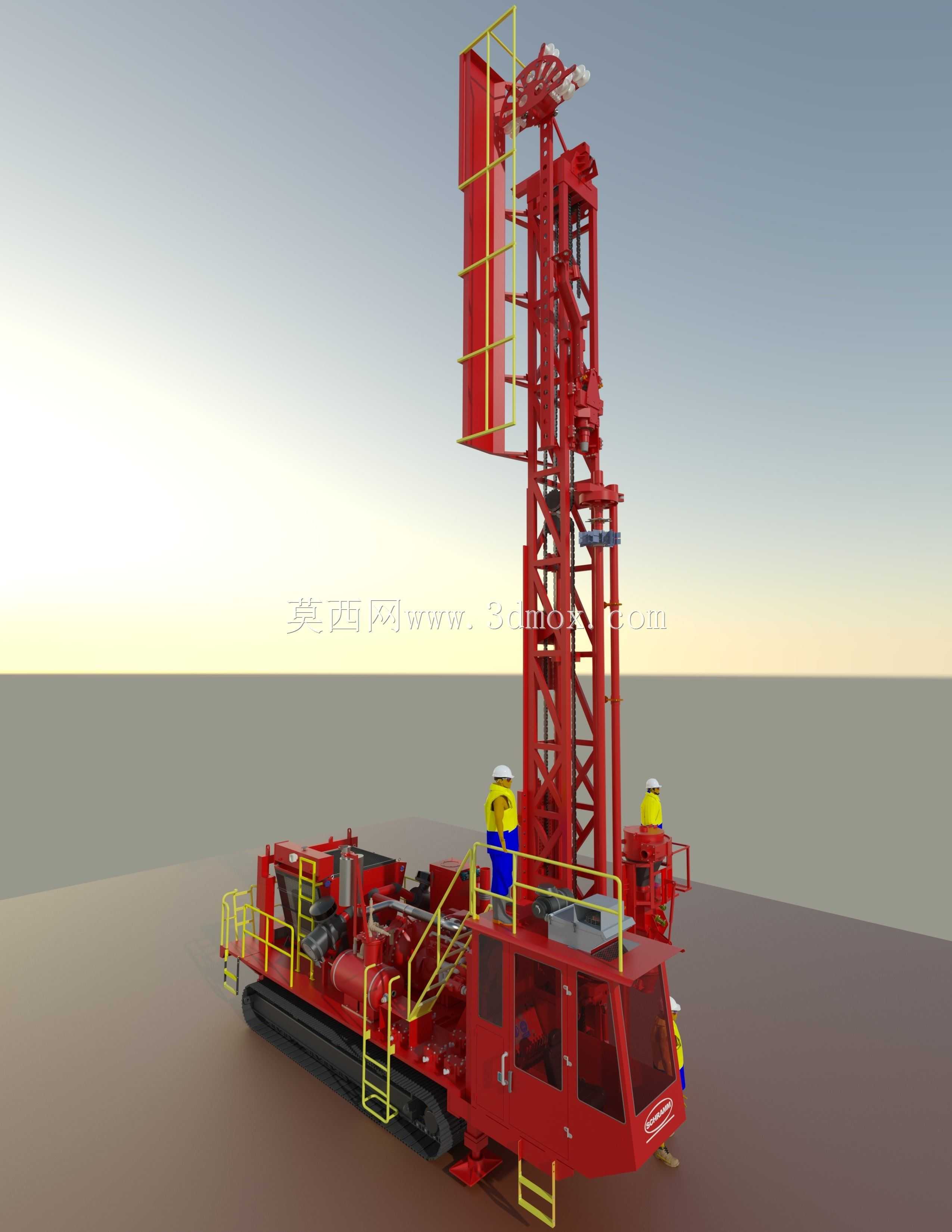

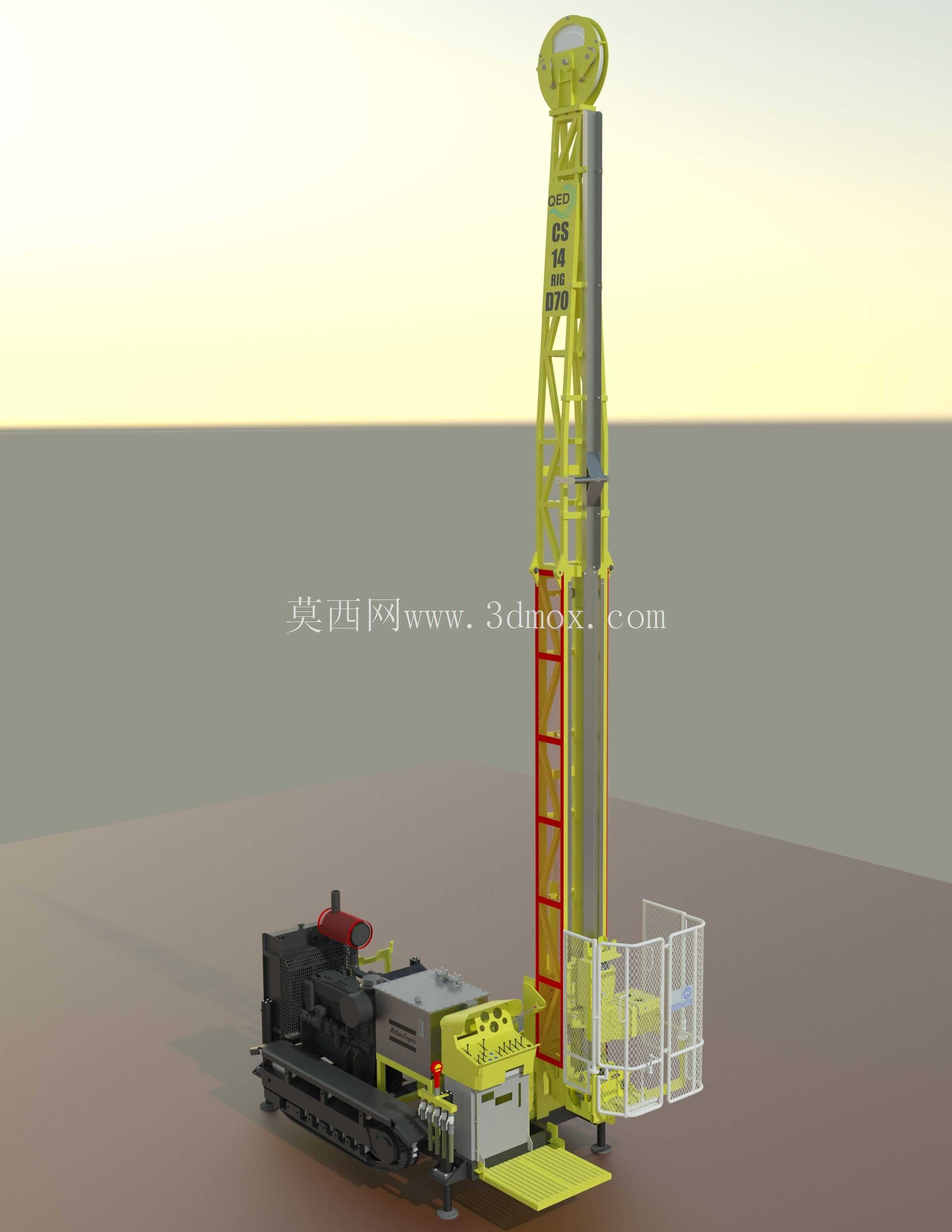

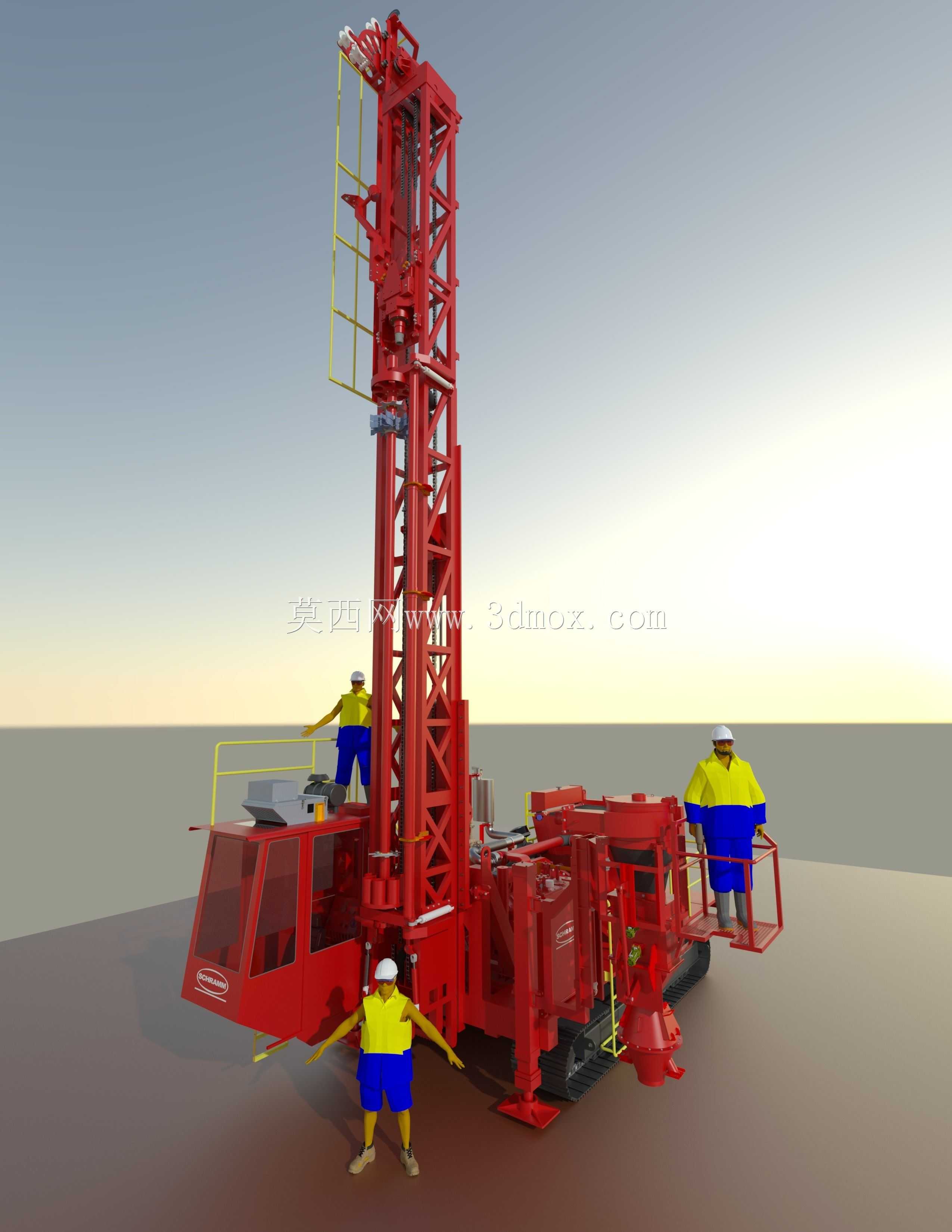

　　这套履带式钻探设备的三维结构，完全围绕野外复杂工况的作业需求搭建，没有冗余的装饰性结构，每一处部件的排布都经过实际作业逻辑的校验。从作业场景来看，这类设备主要服务于地质勘探、矿山采掘前期的钻探取样、露天矿边坡加固钻孔、浅层油气资源勘探孔施工，也可适配地基基础工程的注浆孔、降水孔作业，履带底盘的设计就是为了应对非硬化路面的通行需求，不管是矿区的碎石路面、野外的泥泞滩涂，还是坡度不超过30度的山地作业面，都能依靠履带的接地比压优势稳定通行，不会出现轮式设备容易陷车、打滑的问题。

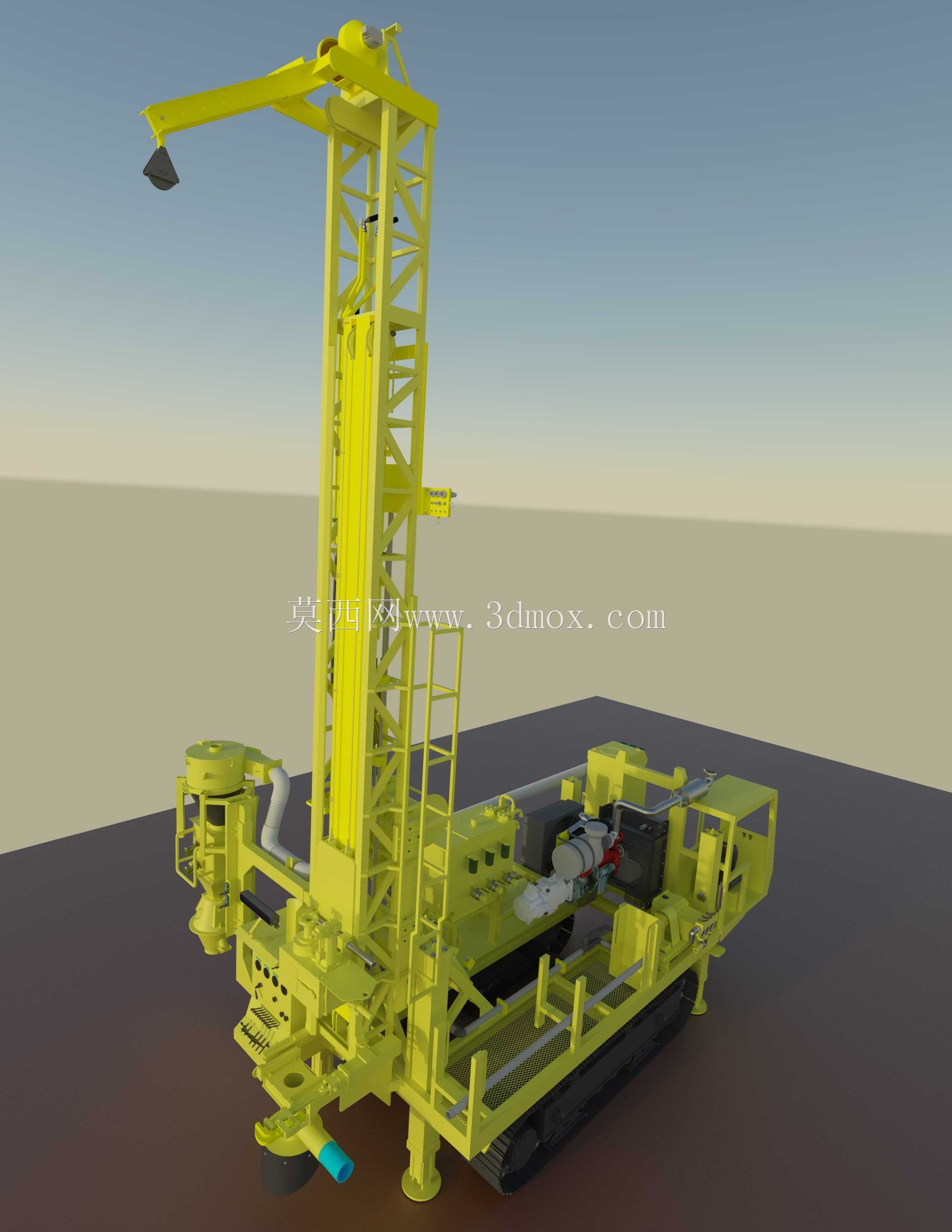

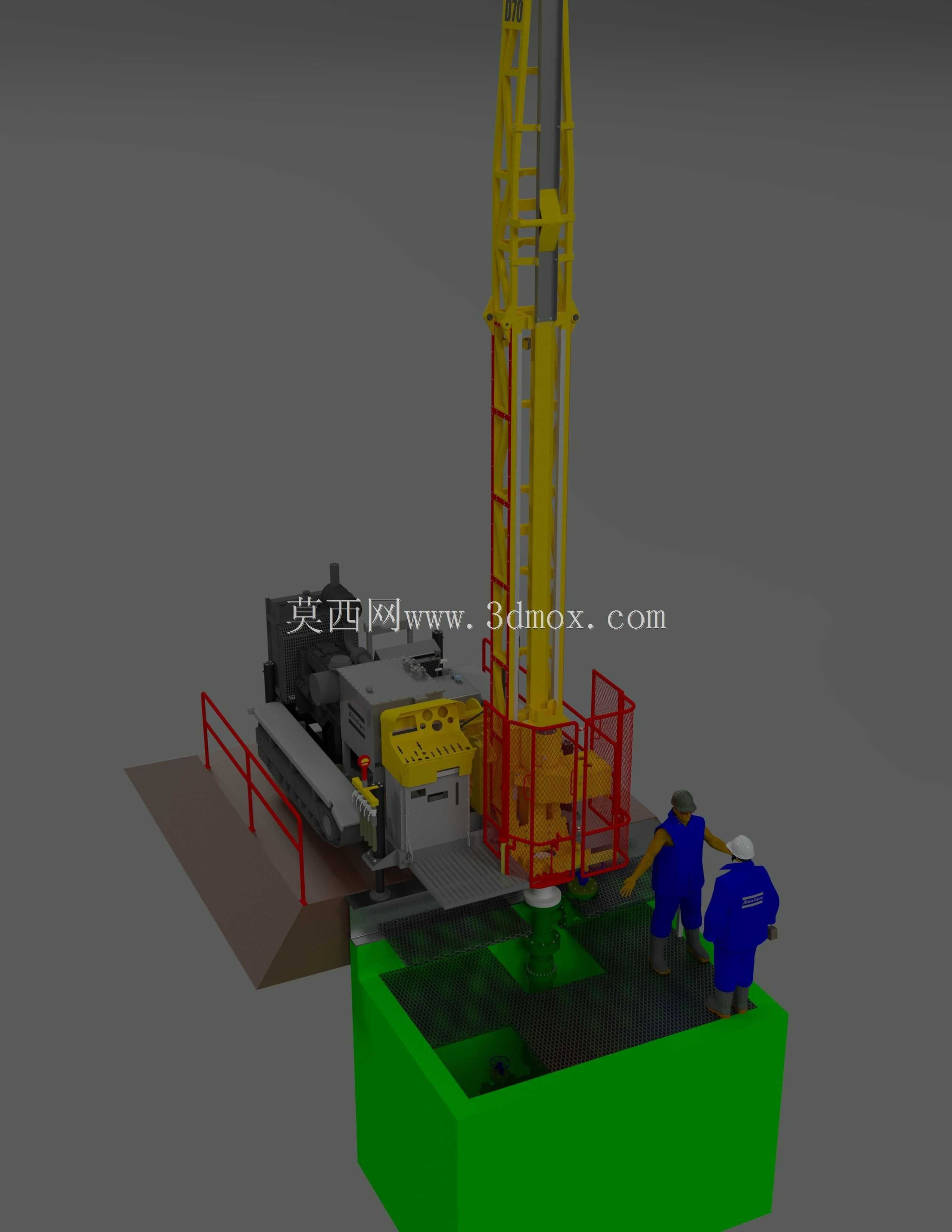

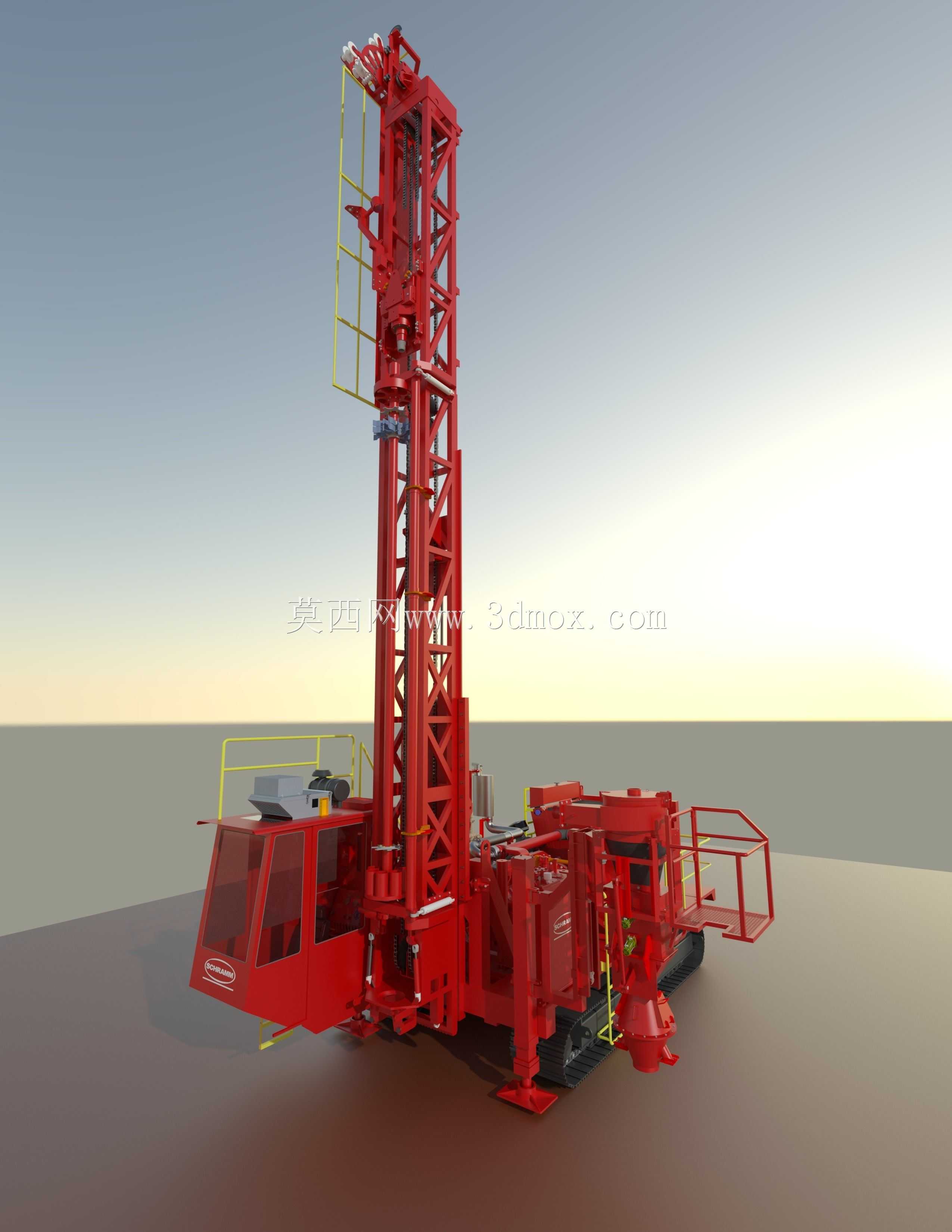

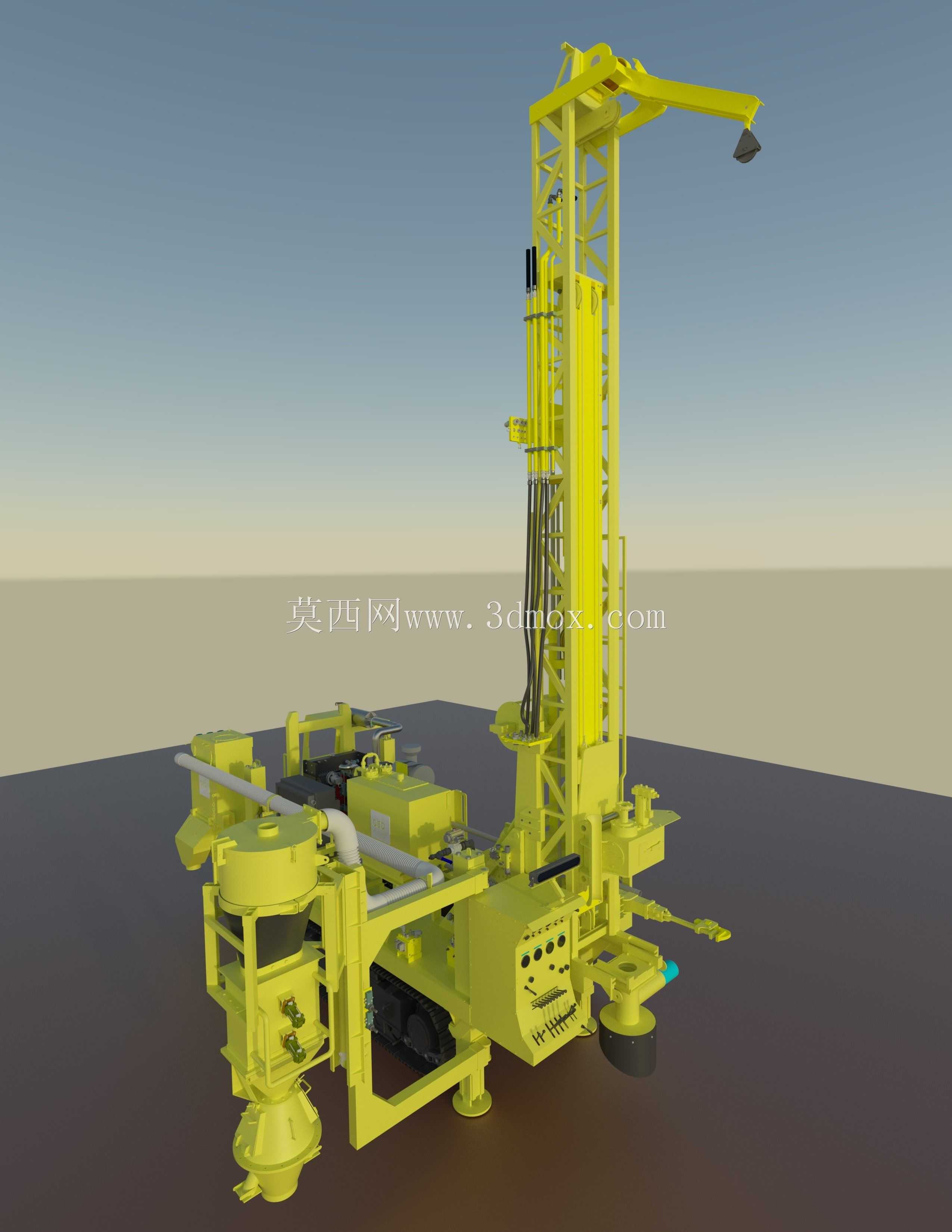

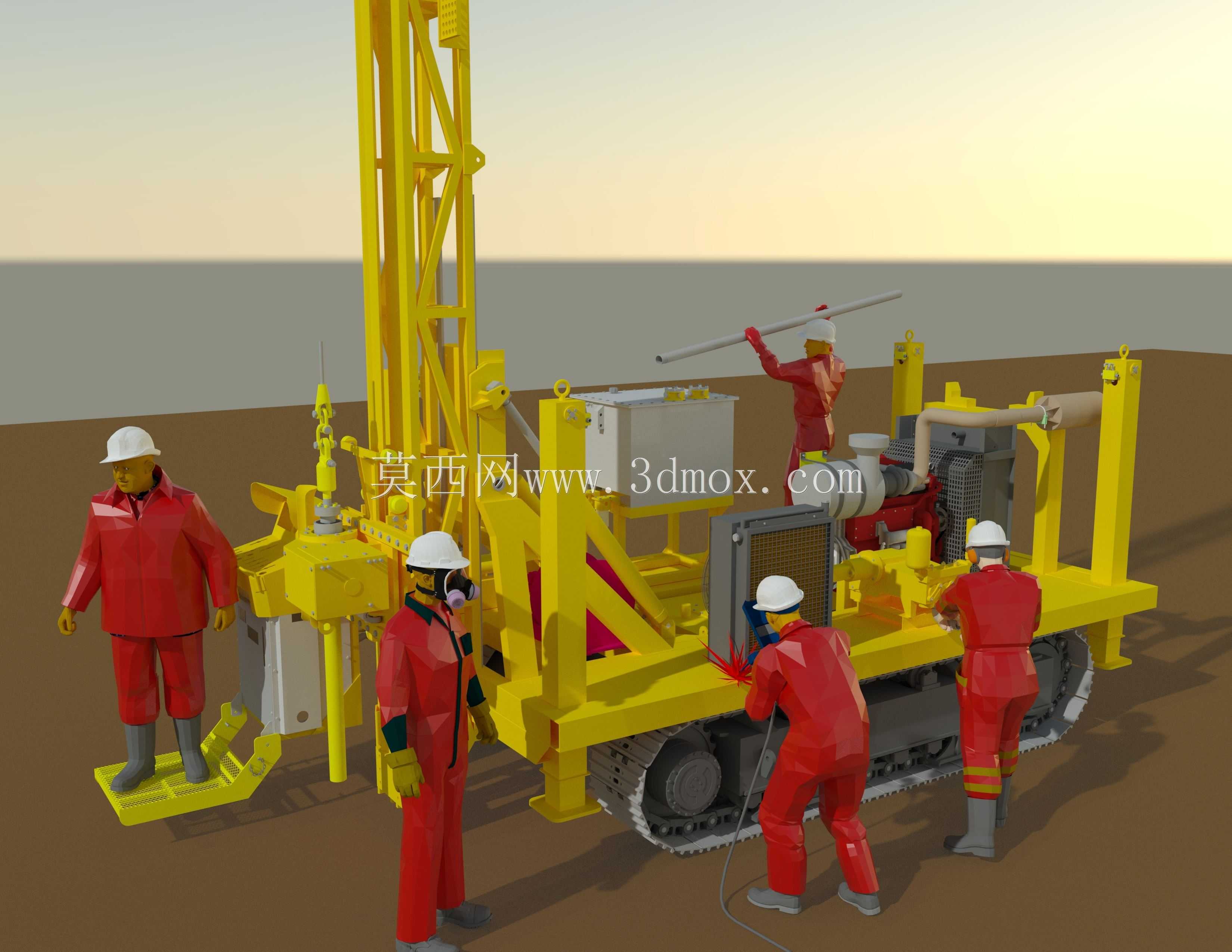

　　从功能特性上拆解，设备的核心作业单元是垂直布置的钻塔结构，钻塔上集成了钻具导向滑轨、提升卷扬机构、动力头进给导轨，钻塔的起升采用液压驱动结构，不需要额外搭配吊装设备就能完成从运输状态到作业状态的切换，作业时钻塔可保持垂直状态，配合底部的四个液压支腿，能将整机牢牢支撑在作业面上，抵消钻孔作业时产生的轴向反力与振动，避免钻孔偏斜。设备左侧布置的是泥浆循环系统的集成单元，包含泥浆泵、泥浆槽与控制阀组，钻探作业时可通过中空钻杆向孔底输送冲洗介质，将钻孔产生的岩屑带出孔外，同时冷却钻具、保护孔壁，这套循环单元直接集成在底盘上，不需要额外外接配套设备，转场时可以随主机一同移动，减少了辅助作业的准备时间。

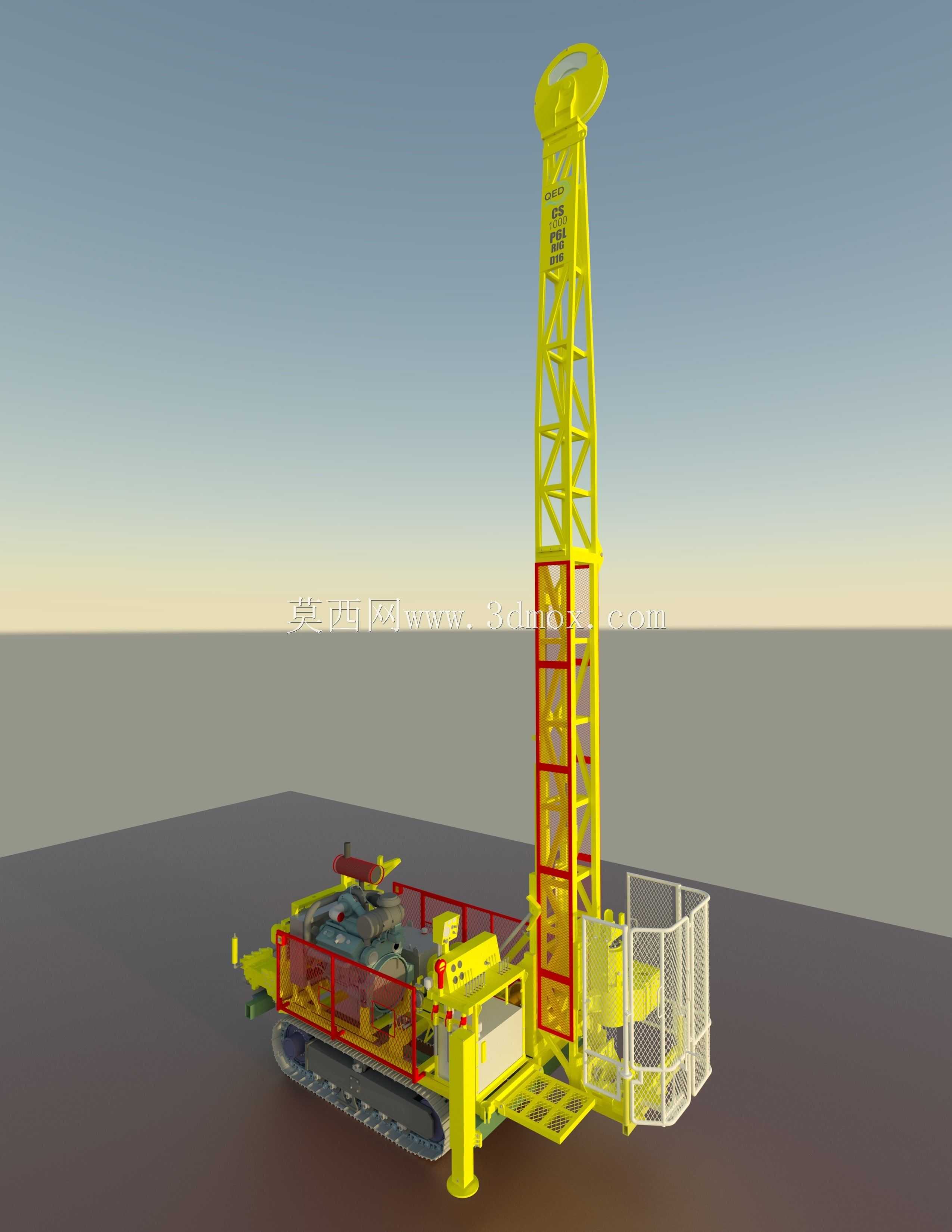

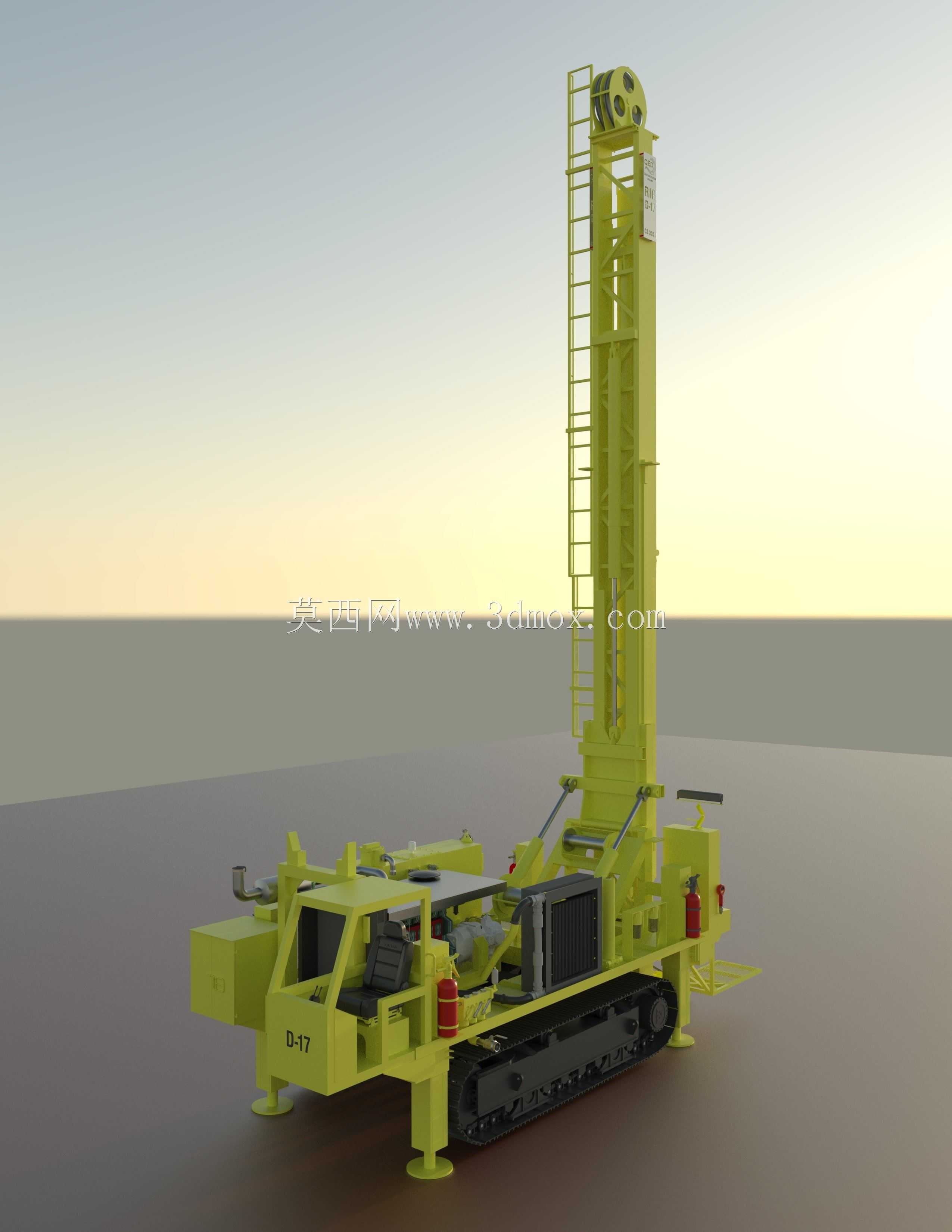

　　设计思路上，整套结构采用模块化的布局逻辑，将动力单元、操控单元、作业单元、行走单元全部集成在统一的履带底盘机架上，动力单元布置在设备尾部，用来平衡钻塔前倾带来的重心偏移，不管是行走状态还是作业状态，整机的重心都落在履带接地面积的中心区域，不会出现侧翻风险。操控台设置在钻塔侧方的防护位置，操作人员既可以清晰观察钻孔作业的状态，也能避开钻具作业、钻杆接卸的危险区域，所有操作阀组的排布都按照作业流程的顺序设置，常用的进给控制、支腿控制、卷扬控制手柄都布置在操作人员伸手可及的范围，减少操作时的动作幅度，降低长时间作业的疲劳感。

　　从安装边界与尺寸适配的角度来看，这套设备的运输状态尺寸严格符合道路运输的限界要求，钻塔放倒后整体高度不超过常规平板运输车的装载高度限制，宽度控制在道路通行的允许范围内，转场时不需要对设备进行拆解，直接开上平板车就能完成长途转运。作业状态下，四个液压支腿向外伸出后，整机的支撑跨度比底盘宽度多出近三分之一，即使在硬质地基上作业，也能保证足够的抗倾覆稳定性，钻塔的有效作业行程覆盖了常规浅孔钻探的深度需求，不需要额外接长钻塔就能完成多数工况的钻孔作业。钻具的挂载接口采用通用的标准连接尺寸，可以适配不同直径的地质钻杆、螺旋钻具与冲击钻头，不需要改动主机结构就能切换作业模式，应对不同硬度的岩层作业需求。

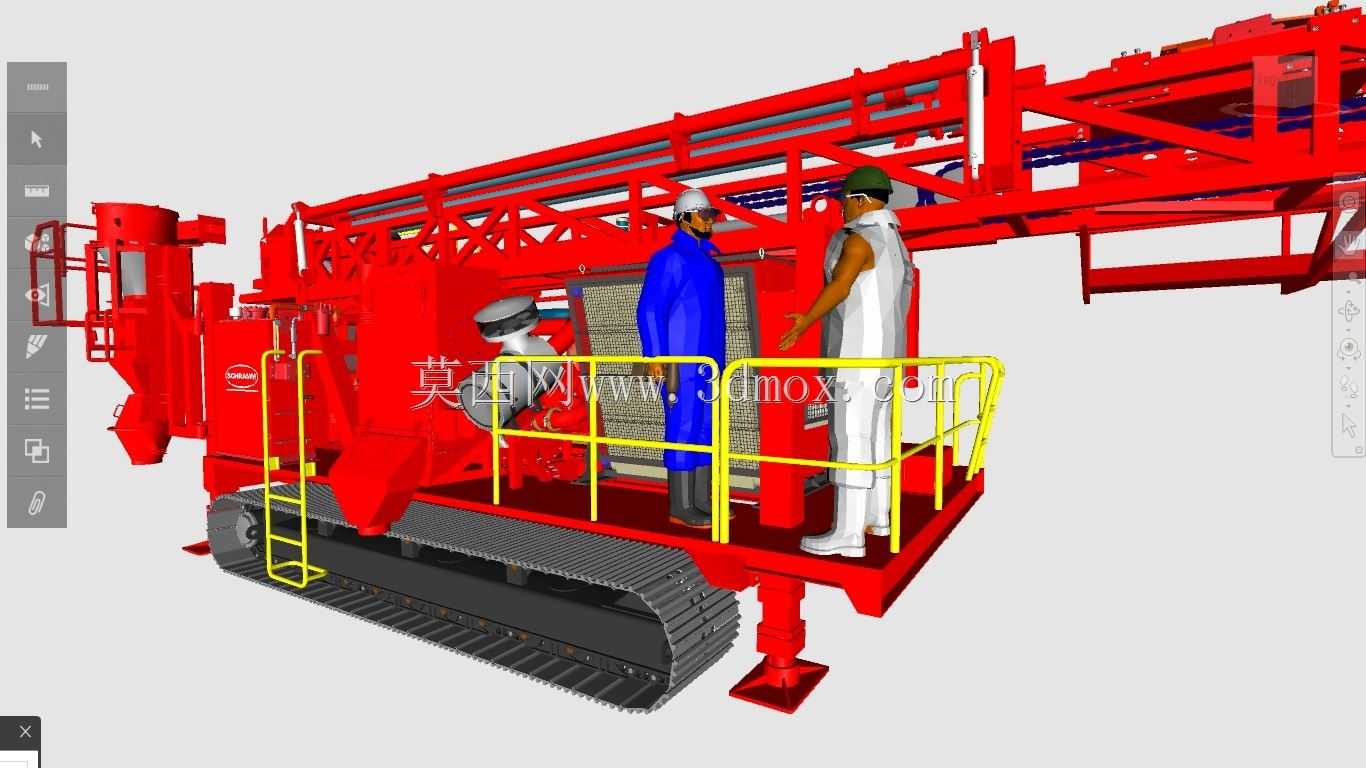

　　细节结构上，履带的张紧装置采用液压张紧结构，长时间行走导致履带松弛时，不需要人工拆解履带板就能完成张紧度调整，底盘的行走驱动采用低速大扭矩液压马达，可实现无级调速，行走时的牵引力足够应对陡坡与崎岖路面的通行需求，同时可以实现原地转向，在狭窄的作业场地内也能灵活调整机位。设备上所有的液压管路都沿着机架的型材内侧布置，并用管卡固定，避免作业时被飞落的碎石砸损，也防止转场时被路边的树枝剐蹭，外露的油缸活塞杆都加装了防尘护套，减少野外粉尘、泥沙对活塞杆密封件的磨损，延长液压元件的使用寿命。接卸钻杆的辅助摆臂结构设置在钻塔侧方，作业时可以自动将钻杆摆放到作业位置，不需要人工搬运沉重的钻杆，既降低了作业人员的劳动强度，也减少了人工辅助作业时的安全风险。
