迷你方形船型翘板电源开关三维设计

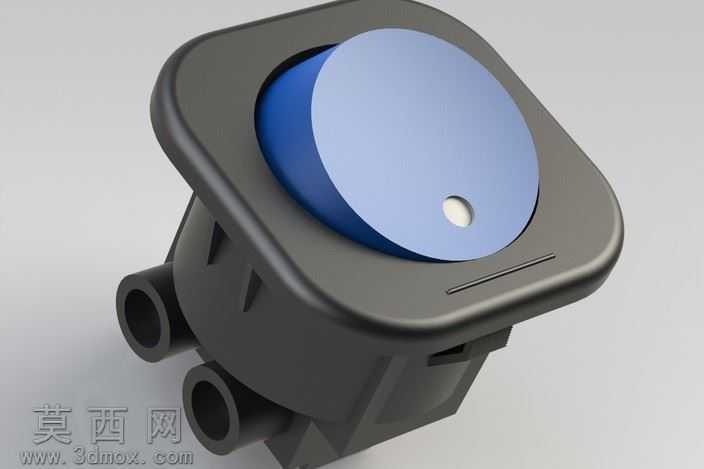

本作品为迷你型船式翘板电源开关的三维数字化模型，建模阶段以实物测绘的精准尺寸为基准，采用SolidWorks完成全参数化结构搭建，首先绘制开关安装底座的方形轮廓草图，通过拉伸凸台生成主体基座结构，针对基座两侧的接线柱安装位，采用拉伸切除命令精准开出圆柱形接线通孔，保证接线端子的装配间隙符合低压电器的安全间距要求。基座上方的翘板按键部分，先绘制带圆角的方形外轮廓，通过放样命令生成带弧度的翘板曲面，按键表面的圆形指示区域采用分割线命令划分独立面域，为后续材质区分做准备，按键中心的定位小圆点通过拉伸凸台做出微凸的触感结构，还原实物的操作识别设计。建模过程中对开关内部的卡扣装配结构做了细节还原，基座内侧的限位卡槽、翘板下方的转轴支撑位均按照实际装配关系做了干涉检查，确保各部件的装配公差符合注塑件的生产工艺要求。渲染阶段采用KeyShot完成材质与场景搭建，基座部分选用哑光黑色阻燃PC塑料材质，调整粗糙度参数模拟注塑件的细腻磨砂质感，翘板按键主体采用深蓝色阻燃尼龙材质，表面的圆形指示区选用浅蓝灰色PC材质，通过轻微的反光度差异区分不同功能区域，接线柱部分选用镀镍铜金属材质，调整金属粗糙度模拟电镀层的哑光金属质感。场景搭建采用柔和的工作室漫射光源，在45度角位置设置主光源凸显开关的曲面弧度，底部添加弱反光地面承接阴影，多角度调整相机焦距，既完整展示开关的外部整体造型，也清晰呈现侧面接线结构、安装卡扣的细节特征。设计思路围绕小型化电器的安装需求展开，整体采用嵌入式方形安装结构，适配小尺寸面板的开孔安装要求，翘板的操作角度设计符合人体工学的按压触感，圆润的边角处理既避免安装时的锐边划伤，也提升了产品的外观精致度，模型完整还原了该款6A250VAC规格开关的所有结构特征，可用于电器产品的装配干涉检查、产品宣传渲染图制作以及开关结构的教学演示使用。
