带前端装载装置的轮式拖拉机整机结构设计

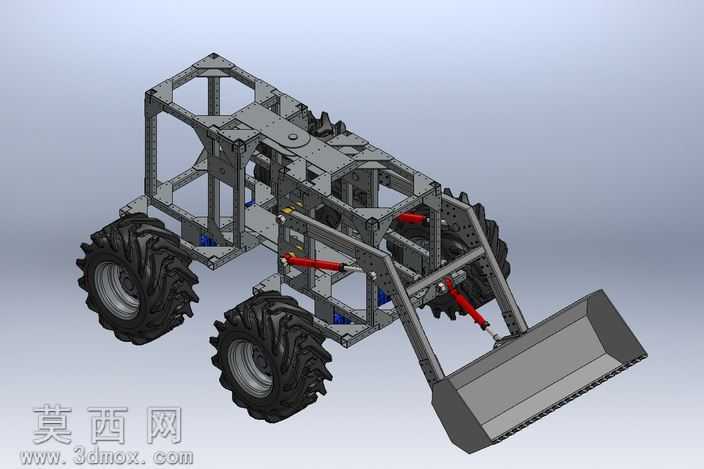

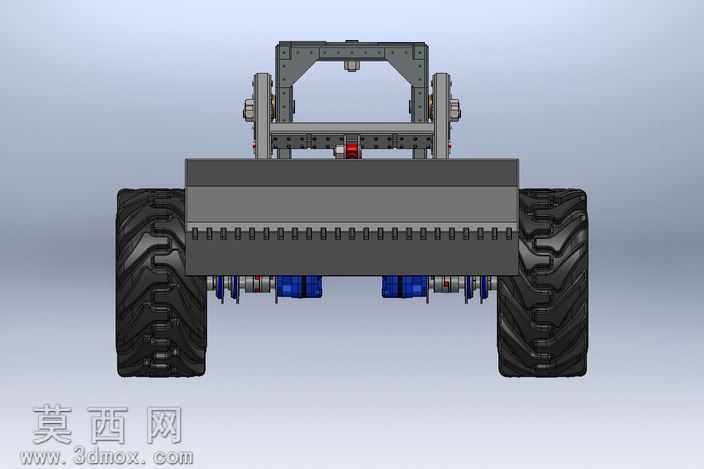

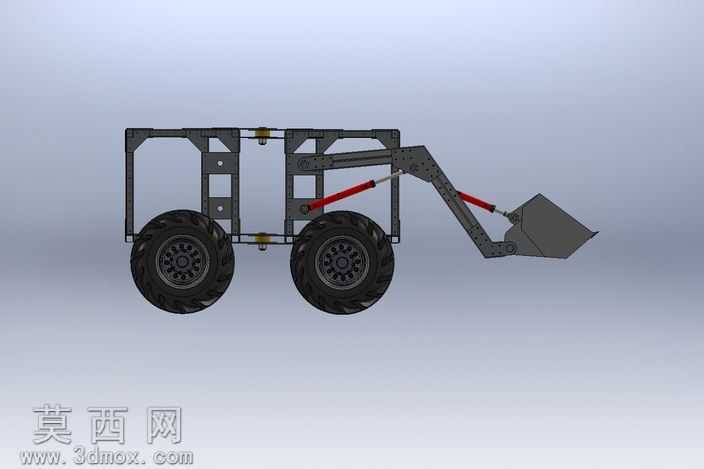

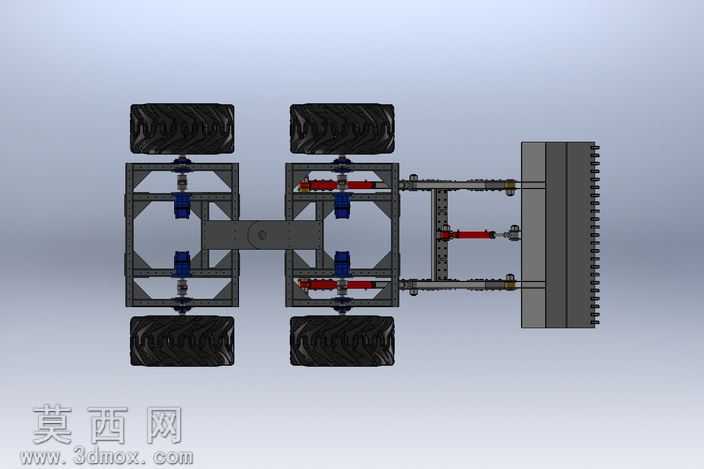

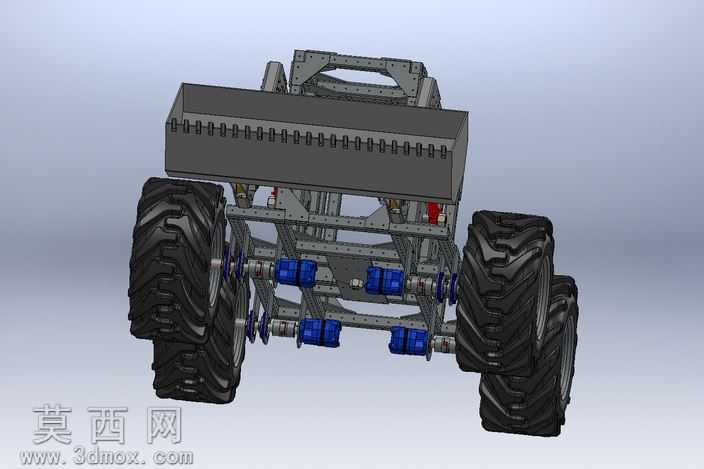

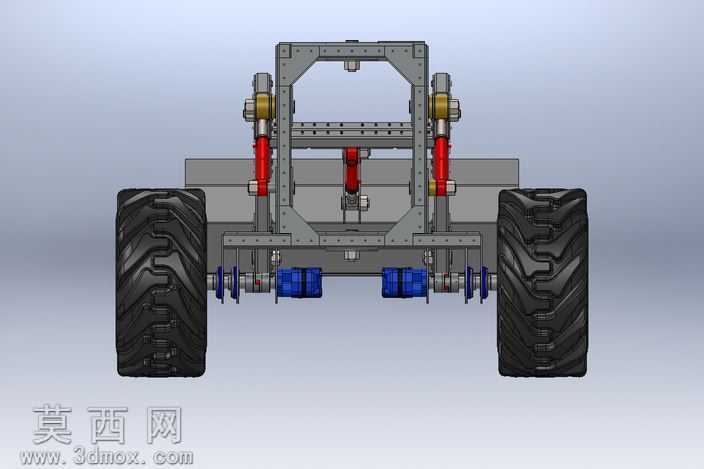

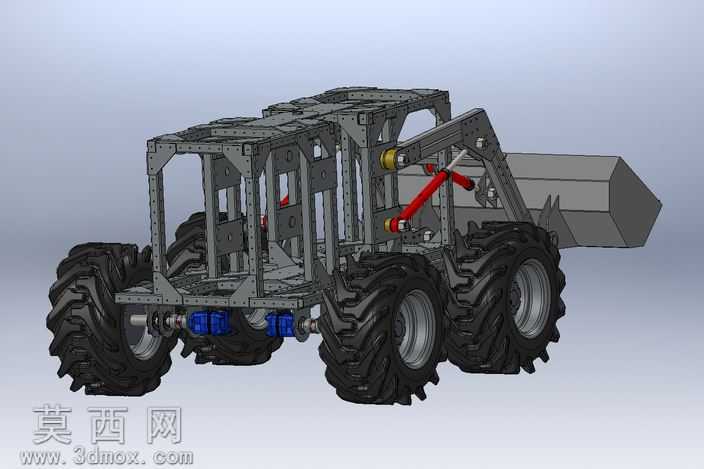

本作品为带前端装载功能的轮式拖拉机整机三维结构设计，建模过程中采用自顶向下的装配设计思路，先完成整体空间布局的骨架模型搭建，明确各系统的安装位置与运动边界，再逐一拆分完成车架、行走系统、装载执行机构、液压驱动组件等子部件的详细建模。车架部分采用桁架式框架结构设计，通过不同规格的型钢构件拼接形成承载主体，建模时精准还原了各梁架的连接点位、安装孔位与加强筋结构，保证车架整体的承载刚度与装配兼容性，所有构件的衔接处均做了贴合度校验，避免出现装配干涉问题。行走系统匹配大尺寸深花纹农用轮胎，建模时还原了轮胎表面的防滑胎纹结构、轮毂的连接法兰与轮辋造型，同时预留了传动系统的安装空间，保证轮距与整机宽度匹配农用作业的通行需求。前端装载机构采用双摇臂联动结构，搭配两组液压油缸实现动臂的举升与铲斗的翻转动作，建模时完整还原了摇臂的铰接点位、油缸的安装支座与活塞杆伸缩行程，通过运动仿真校验可实现装载动作的流畅运行，铲斗部分采用弧形耐磨板结构设计，边缘做了加厚处理，匹配铲装作业的受力需求。整机渲染阶段采用金属哑光材质覆盖车架钢结构件，轮胎采用黑色橡胶材质模拟真实的质感，液压杆件采用镀铬亮面材质区分不同功能部件，背景采用浅灰渐变的工业渲染背景，突出整机的结构层次与机械质感。设计过程中充分考虑农用兼小型工程作业的使用需求，在保证拖拉机原有行走、牵引功能的基础上集成前端装载能力，各部件的结构尺寸均参考通用农用机械的设计规范，铰接部位预留了润滑与维护空间，液压管路的走向做了规整排布，避免作业过程中出现管路剐蹭损坏的问题，整体结构紧凑，功能集成度高，可满足小型农场、基建场景的多用途作业需求。
