哈特利H1V8汽车发动机三维结构模型

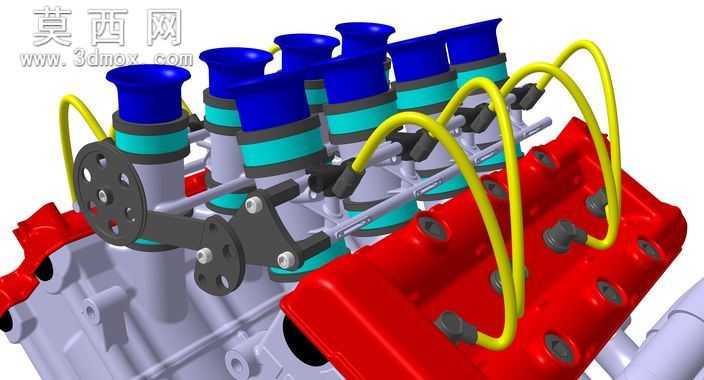

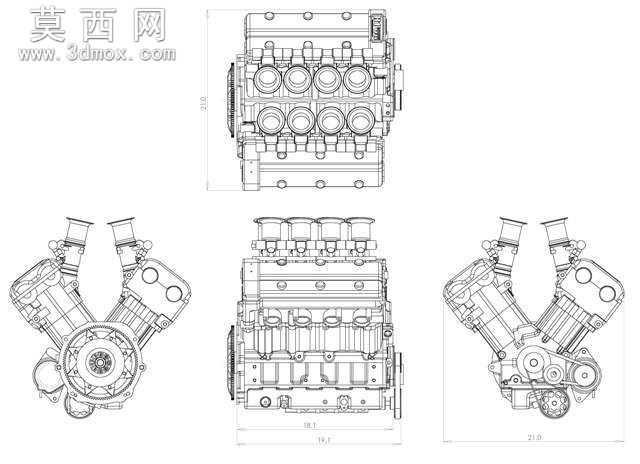

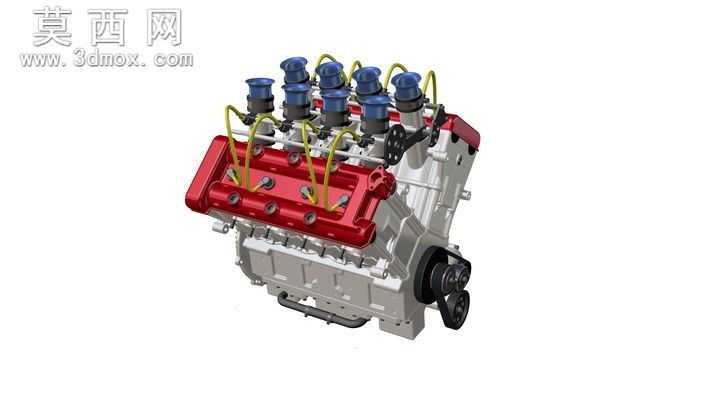

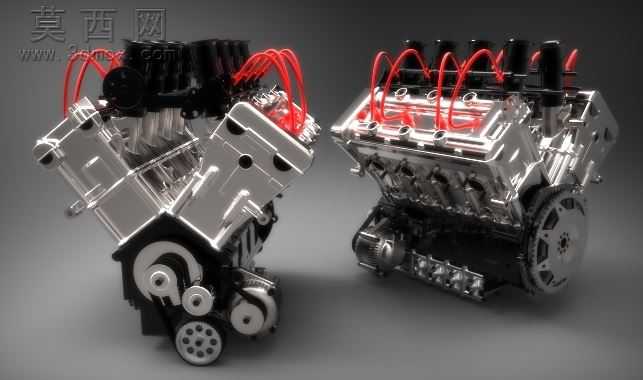

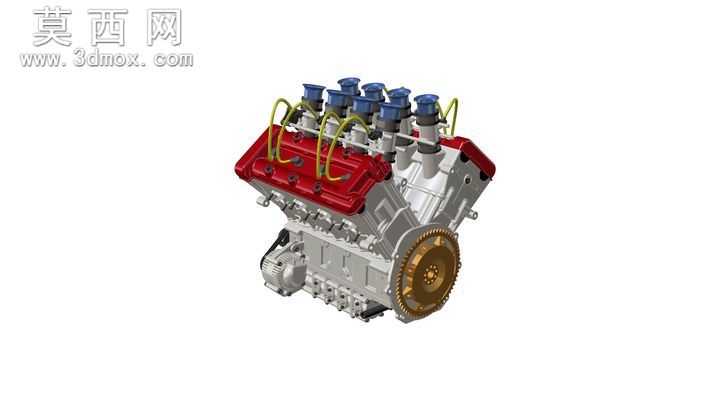

本模型为哈特利H1V8型V8内燃机三维结构模型，建模过程以实车发动机蓝图尺寸为核心依据，通过三维建模软件完成全结构的参数化搭建，整体还原了V型八缸发动机的经典布局特征。建模阶段首先完成缸体基础结构的搭建，严格遵循V型夹角的角度参数，还原两侧缸列的对称排布特征，缸体表面的加强筋、安装孔位、附属支架结构均按照蓝图尺寸做等比例复刻，保证基础安装尺寸与真实机型一致。其次完成缸盖部分的细节建模，每一侧缸列的四个进排气道结构、火花塞安装位、气门室盖的固定点位都做了对应还原，气门室盖采用红色漆面材质渲染，还原真实机型的外观特征，表面的螺栓凸台、密封边结构都做了精细化处理，避免出现结构失真的问题。配气与点火系统部分，模型还原了每缸独立的点火线圈结构，点火高压线采用黄色柔性材质模拟，按照真实发动机的布线逻辑完成走线排布，分电器、正时端的皮带轮、张紧轮结构都做了完整呈现，前端附件轮系的带轮轮廓、皮带环绕路径均参考真实V8发动机的布局设计，保证结构逻辑的合理性。油底壳部分采用金属灰哑光材质，还原铸铝壳体的质感，表面的放油螺栓位、机油泵安装凸台都做了对应刻画。建模过程中针对部分非核心细节做了合理的近似处理，在保证整体基本尺寸完全准确的前提下，简化了部分对结构展示无影响的微小倒角、内部超细油路结构，既控制了模型的整体体量，也保证了核心结构的展示精度。材质渲染阶段针对不同部件做了差异化的材质区分：缸体、油底壳、正时端壳采用铸铝哑光金属材质，气门室盖采用亮面红色烤漆材质，点火线圈采用深蓝色工程塑料材质，高压线采用黄色橡胶材质，皮带轮采用黑色工程塑料搭配金属转轴材质，不同材质的粗糙度、反光度参数都经过反复调试，最终渲染效果能够清晰区分不同功能部件，直观展示V8发动机的整体结构组成与布局逻辑。模型完整呈现了V8发动机从缸体基础到外围附件的全结构，可用于汽车动力结构教学、发动机原理演示、改装方案参考等场景，核心安装尺寸的准确性也能够为相关结构设计提供可靠的参考依据。
