参数化可调式间歇传动日内瓦机构

在自动化生产线的工位转序、多工位加工转盘、包装设备的间歇送进、电影放映机的胶片输片、轻工机械的周期给料这类需要实现周期性间歇运动的场景里，日内瓦机构也就是常说的马尔他机构，是应用极为广泛的间歇传动结构，相比棘轮传动、槽轮的其他衍生结构，它的传动平稳性、定位精度、动平衡表现都更适配中高速的间歇传动工况，很多做非标自动化的结构工程师在选型间歇传动方案时，都会优先考虑这类结构的可行性。

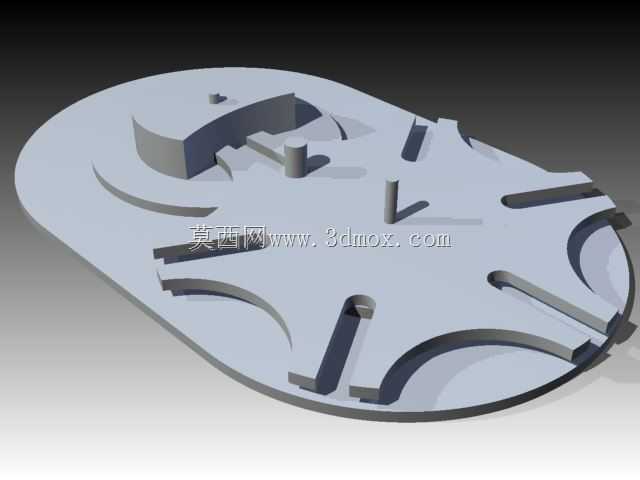

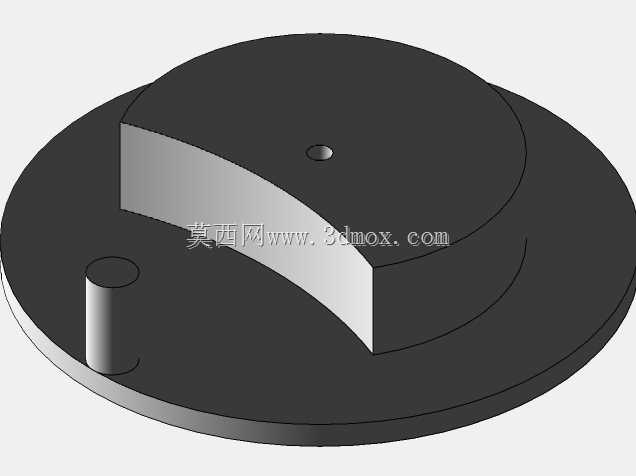

这套参数化的日内瓦机构模型，核心设计思路是把机构的关键几何尺寸全部做了参数化关联，不需要逐次绘制草图、重新定义装配约束，只需要在参数变量表中调整对应参数，就能快速生成不同槽数、不同中心距、不同拨销直径的适配结构，对于需要快速迭代方案、匹配不同工位数量需求的设计场景来说，能大幅缩减重复建模的工作量。从结构本身来看，模型完整还原了日内瓦机构的核心组成：带拨销的主动拨盘、带径向槽的从动槽轮、锁止弧配合面，所有配合面的几何公差预留、运动间隙的设计都符合实际加工装配的要求，不会出现参数调整后出现实体干涉、锁止弧无法贴合定位的问题。

从实际使用的功能特性来说，这套机构在主动件匀速连续转动的前提下，能驱动从动件实现周期性的转位与停歇，停歇阶段依靠主动盘上的凹锁止弧和槽轮上的凸锁止弧配合实现精准锁止，不需要额外增加定位销、制动结构就能保证停歇工位的位置精度，在多工位组装、检测、灌装这类设备上，单套机构就能完成转位、定位两个核心动作，能大幅简化设备的传动链结构，减少额外定位部件带来的成本累积与故障点。设计过程中，参数关联逻辑覆盖了几个核心的设计边界：首先是槽数与动停比的匹配关系，不同槽数对应的主动拨盘回转半径、拨销进入槽轮的切入角都做了参数约束，调整槽数参数时，拨盘的锁止弧半径、拨销的安装位置会自动匹配计算值，避免出现拨销切入时的刚性冲击；其次是中心距的可调范围，参数设置时预留了常用的安装中心距区间，适配不同规格的设备安装空间，调整中心距时，槽轮的径向槽长度、拨盘的拨销悬臂长度会同步更新，保证拨销在整个运动行程中都能在径向槽内顺畅滑动，不会出现脱槽或者卡滞的问题；另外还考虑了实际加工的工艺性，所有棱边都预留了倒角参数，拨销和槽的配合间隙也做了可调整的参数项，能根据不同的加工精度等级、传动转速要求调整间隙值，避免高速运转时出现热胀卡死的问题。

关于安装边界的设计，模型里的槽轮和拨盘都预留了标准的轴孔安装位、键槽结构，安装基准面的平面度、轴孔的同轴度相关的几何结构都符合通用机械传动的安装规范，不需要额外做安装结构的二次修改就能直接适配常用的传动轴系。在外形尺寸方面，因为是全参数化结构，整体的外轮廓尺寸会随输入参数同步变化，比如当设置为4槽结构、中心距100mm时，槽轮的最大外圆直径、拨盘的回转直径都能通过参数直接读取，方便工程师在做整体设备布局时快速核算安装空间，避免和其他部件出现空间干涉。

很多工程师在初次设计日内瓦机构时，经常会忽略锁止弧的配合间隙、拨销的切入角度这两个关键点，要么出现停歇时锁止弧卡滞、转位时冲击过大的问题，要么出现拨销进入径向槽时的速度突变带来的振动噪音，这套参数化模型的参数逻辑里已经把这些工程经验里的设计要点做了内置约束，调整参数时会自动校验切入角的合理性，当输入的参数会导致传动角过小、冲击过大时，参数关联会自动修正对应尺寸，保证机构的运动特性始终处于合理区间。另外在实际应用中，这类机构的传动效率、磨损寿命也和参数匹配直接相关，模型里的参数设置也考虑了摩擦副的比压值，拨销和槽轮接触位置的曲率匹配、接触应力相关的尺寸也能通过参数调整优化，适配不同负载、不同转速的使用场景，从轻载的检测设备转台到中载的包装机械送进结构，都能通过参数调整快速生成适配的结构方案。
