参数化U形螺栓孔配插槽iFeature结构

　　在管道支架、设备基座、钢结构连接这类日常机械结构设计场景里，U形螺栓的安装孔位设计一直是个容易出细节问题的环节——不少新手建模时要么把孔位和配套插槽的相对位置做死，后续调整管道外径时整个特征报错，要么插槽的避让尺寸留得不合理，安装时U形螺栓卡不进去，或者装配后出现间隙导致连接松动。这套参数化的iFeature就是针对这类痛点做的，把U形螺栓孔和两个配套插槽整合到同一个可驱动的特征里，不用每次建模都重复画草图、切槽、打孔，能省不少重复劳动的时间。

　　做这类特征的时候，首先要理清楚实际安装的逻辑：U形螺栓是卡在管道外壁上的，两个直杆段要穿过安装板上的孔，而插槽的作用是给U形螺栓的圆弧段留出避让空间，同时保证螺栓拧紧后，管道能被牢牢压在安装面上，不会出现窜动。所以设计这个特征的时候，没有把尺寸写死，而是把管道外径设为核心驱动参数，只要输入对应管道的外径数值，两个U形螺栓孔的中心距、孔的直径、插槽的长度、宽度、深度都会自动匹配调整，不用手动挨个改尺寸，也不会出现参数关联断裂导致的特征失败。

　　从安装边界来看，这个特征的放置基准是安装板的上平面，特征的定位草图里预留了两个方向的定位尺寸，可以根据实际布局需要调整特征在安装板上的位置，不管是单排布置的管道支架，还是多排并列的基座安装位，都能快速定位放置。插槽的深度是按照常规U形螺栓的安装余量设置的，既不会因为切槽过深削弱安装板的结构强度，也不会因为槽太浅导致U形螺栓的圆弧段顶到安装板，造成螺栓无法拧紧的问题。孔的直径默认比对应规格U形螺栓的杆径大0.5mm，属于常规的安装间隙，既方便装配时穿螺栓，也不会因为间隙过大导致螺栓定位偏移。

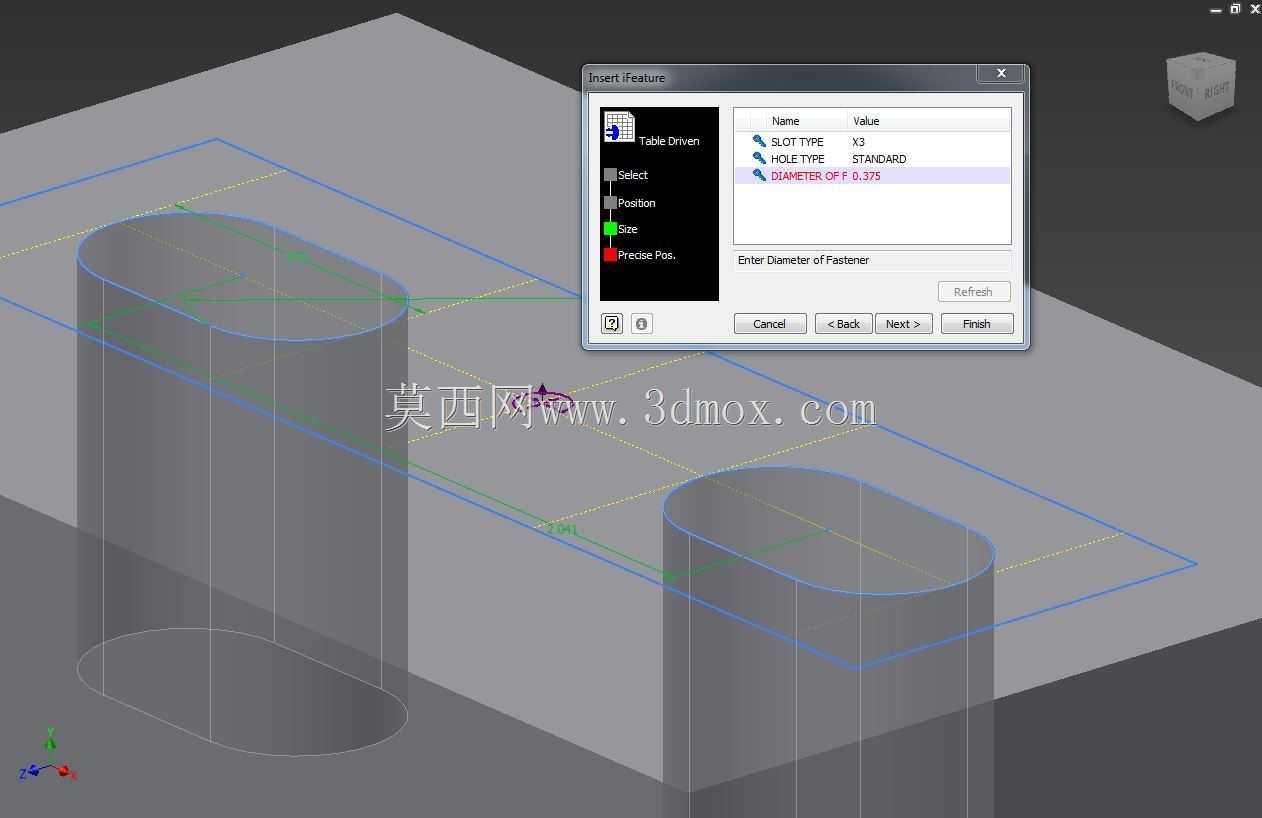

　　实际使用的时候，只要把这个特征放到对应的iFeatures目录里，在做管道支架、设备固定座这类结构的时候，直接调用这个特征，选中安装平面，输入当前设计用的管道外径，再给好两个方向的定位尺寸，就能一次性生成U形螺栓安装需要的两个通孔和配套的避让插槽，不用再分别做孔特征、拉伸切除槽，也不用反复核对孔和槽的相对位置是否匹配。尤其是做系列化设计的时候，比如同一款支架要适配不同外径的管道，只要修改输入的管道直径参数，整个特征就会自动更新，不用重新建模，能大幅提升系列化产品的设计效率。

　　从结构合理性上看，这个特征的插槽两端做了和U形螺栓圆弧段匹配的半圆结构，和U形螺栓的外形贴合度更好，装配的时候不会出现棱角卡滞的问题，螺栓受力的时候也能均匀贴合槽壁，不会出现应力集中在槽边棱角的情况。孔的位置和插槽的位置是全参数关联的，不管管道直径参数怎么改，孔的中心始终和插槽的直段中心对齐，不会出现孔位偏移导致螺栓装不进去的问题。另外特征里还预留了可选的孔口倒角参数，如果需要做安装导向或者去除孔口毛刺，只要开启倒角选项，输入倒角尺寸就能自动生成孔口倒角，不用再额外做倒角特征。

　　在车间实际装配场景里，这种一体化生成的孔槽结构，加工的时候也能减少定位误差——如果是分别画孔和槽，数控编程的时候可能因为基准不统一导致孔位和槽位错位，而用这个特征生成的结构，孔和槽的相对位置是完全固定的，编程的时候只要选同一个基准就能完成加工，能降低加工出错的概率。而且参数化生成的尺寸都是匹配对应管道规格的，不用设计人员挨个查机械手册核对U形螺栓的安装尺寸，能减少设计阶段的查表时间，也能避免因为查表选错尺寸导致的装配问题。
