工业过滤成套工艺设备三维布局设计

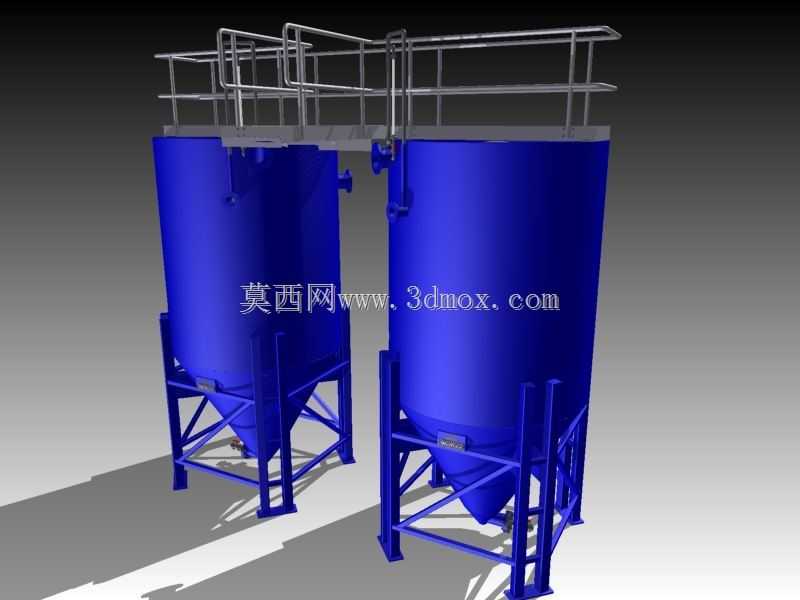

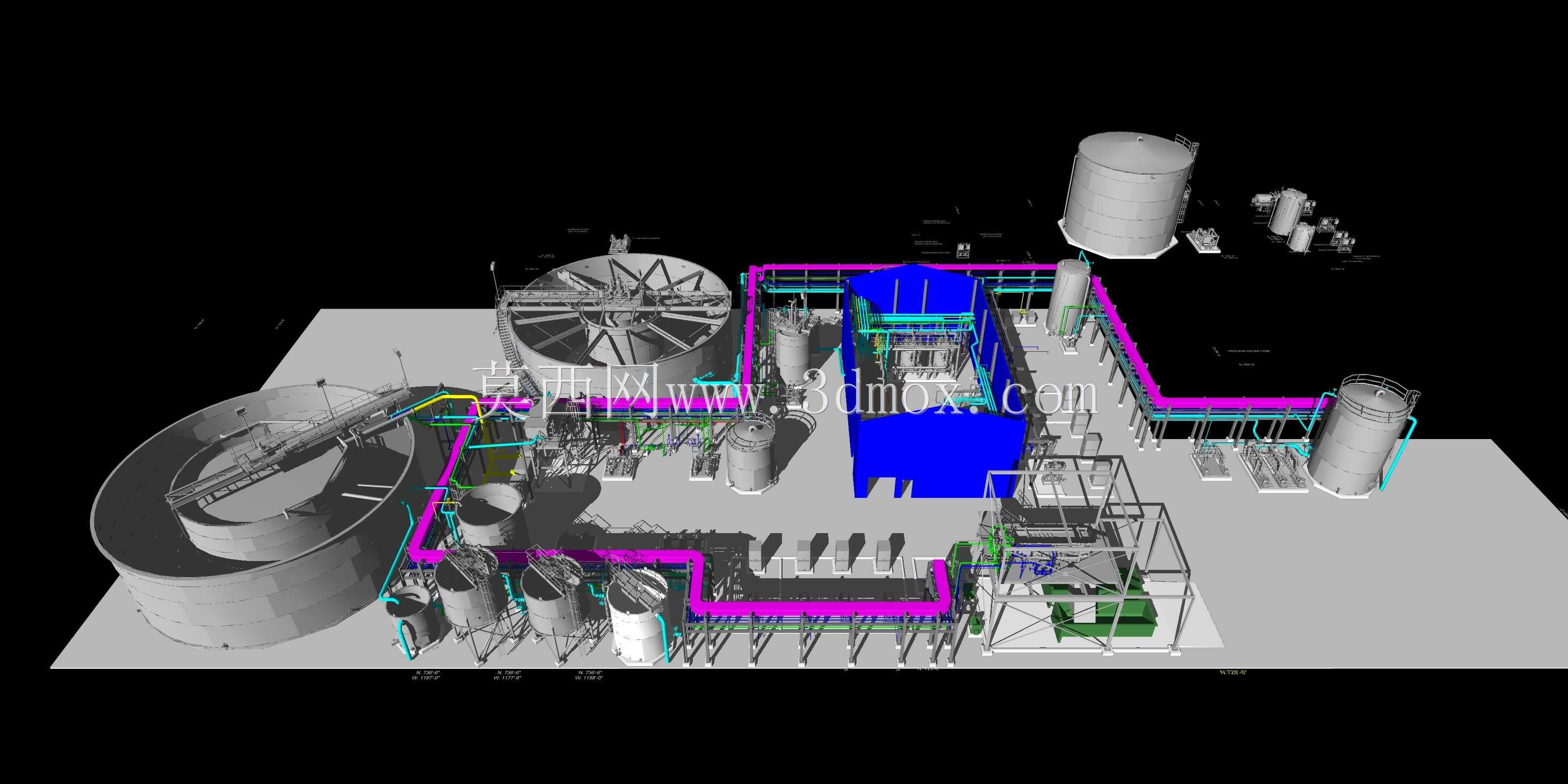

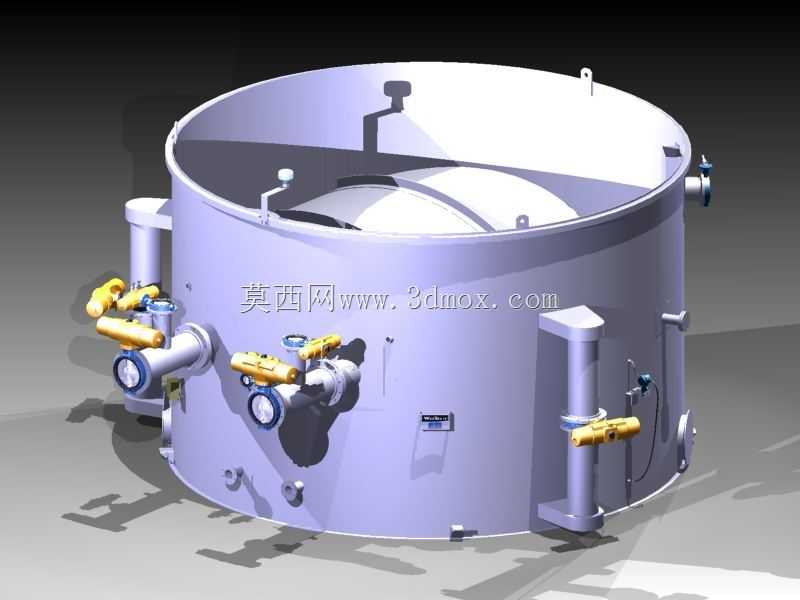

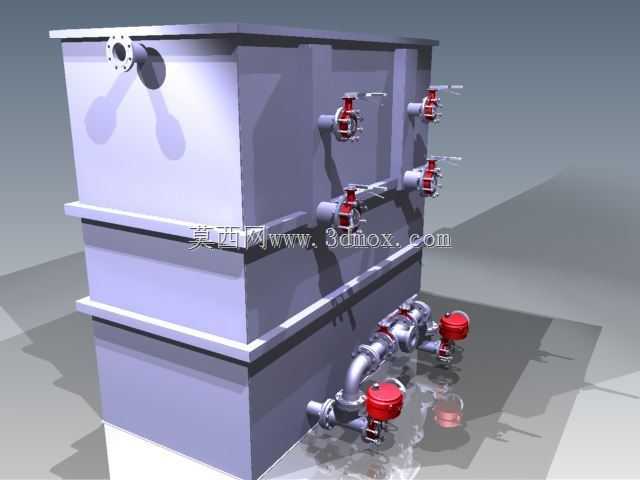

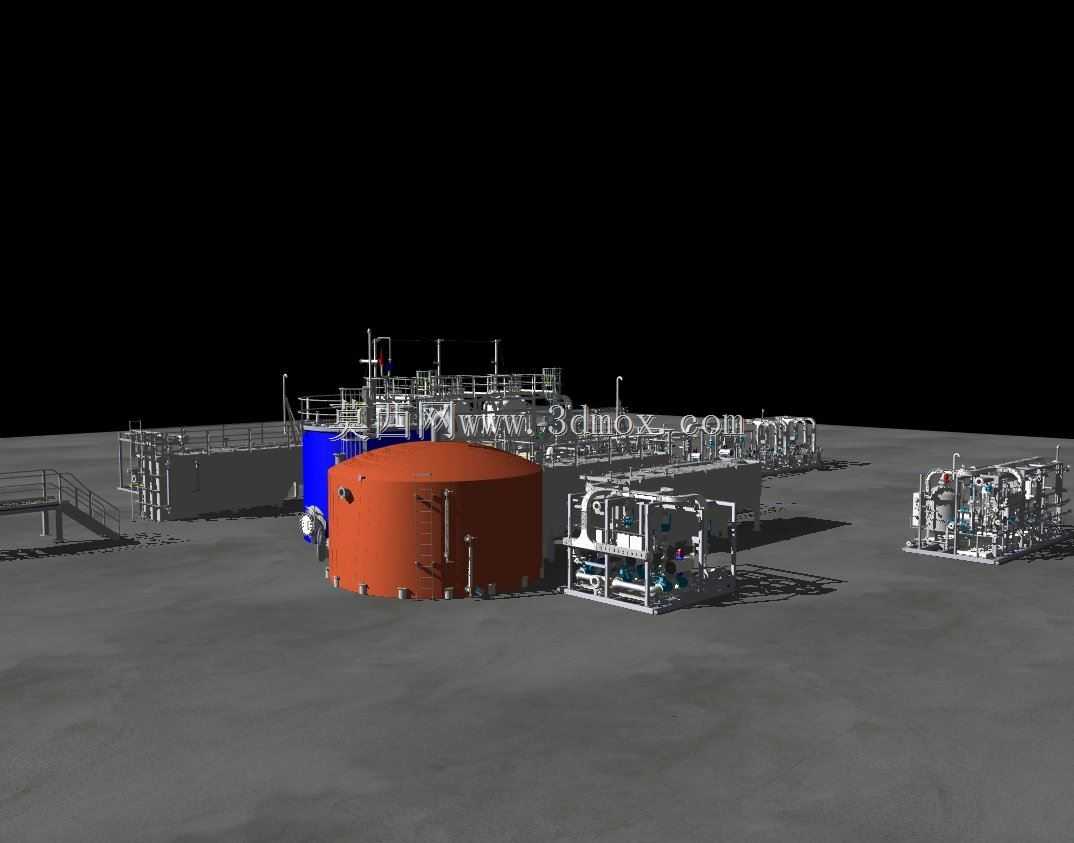

这套三维布局还原的是工矿场景下的流体介质处理成套过滤装置，主要面向冶金选矿、工业水处理、化工物料净化这类需要连续进行固液分离、介质除杂的生产场景，整套装置整合了储料缓存、加压输送、多段过滤、清渣排料、成品暂存的全流程功能单元，不是单一的过滤单机，而是覆盖完整工艺段的集成化设备组。从现场安装的角度看，布局阶段就提前划定了各单元的安装边界，大型立式储料罐的基础预留位置避开了厂区管廊的立柱跨度，罐体之间的操作通道预留了1.2米以上的巡检通行空间，架空敷设的工艺管线分层排布，紫色标识的压力输送管、蓝色标识的反冲洗管路、绿色标识的排污管线分别设置在不同的管架层，避免后期安装出现管线碰撞，也方便日常运维时快速识别管路功能。核心的过滤单元采用垂直堆叠的结构设计，相比卧式排布节省了近40%的占地面积，内部的滤层组件设计成可抽拉的快拆结构，不需要动用大型吊装设备就能完成滤料更换与滤板检修，设备顶部设置的操作平台预留了护栏安装位与吊装挂点，匹配厂区常规的检修葫芦吊装行程。整套装置的加压输送单元匹配过滤单元的额定工作压力设置了变频调节区间，进料端的压力缓冲罐可以抵消来料的压力波动，避免瞬时高压冲击滤层导致过滤精度下降，过滤后的成品介质直接通过密闭管路输送至成品储罐，全程采用密闭输送结构，减少介质暴露带来的二次污染风险，也避免了易挥发介质的无组织排放。设计阶段针对不同功能单元的载荷做了分区核算，大型储料罐的基础按照满载物料的总重量做了沉降预留，过滤单元的机架采用型钢焊接结构，重点加固了滤层承压段的支撑位置，管架的排布避开了设备的检修吊装口，所有阀门的操作位置都设置在站立可及的高度，不需要额外搭设操作梯具就能完成日常的阀门启闭操作。从工艺适配性来看，这套装置可以根据处理介质的特性更换不同精度的滤件，反冲洗管路的设计可以在不拆解设备的情况下完成滤层的在线清洗，减少停机维护的时间，排渣端的输送结构直接对接厂区的废渣收集系统，过滤产生的滤渣可以直接密闭输送至渣场，不需要人工中转清理。整套布局在建模阶段就完成了所有管线的碰撞检查，包括罐体的接管口位置、管架的支撑点位、平台的爬梯走向都做了逐一校验，避免现场安装时出现开孔错位、管线打架的问题，各设备之间的连接管路预留了法兰调整余量，抵消土建基础施工带来的位置偏差，设备的外接电、气接口都集中布置在装置侧方的公共接口区，减少现场布线布管的工作量。
