高粘度流体输送立式柱塞泵结构

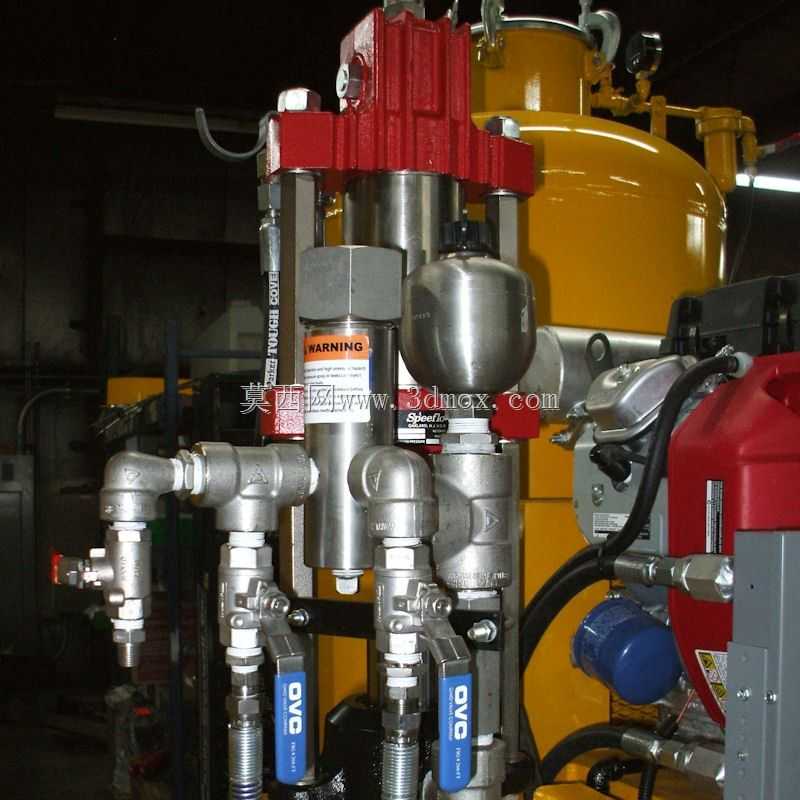

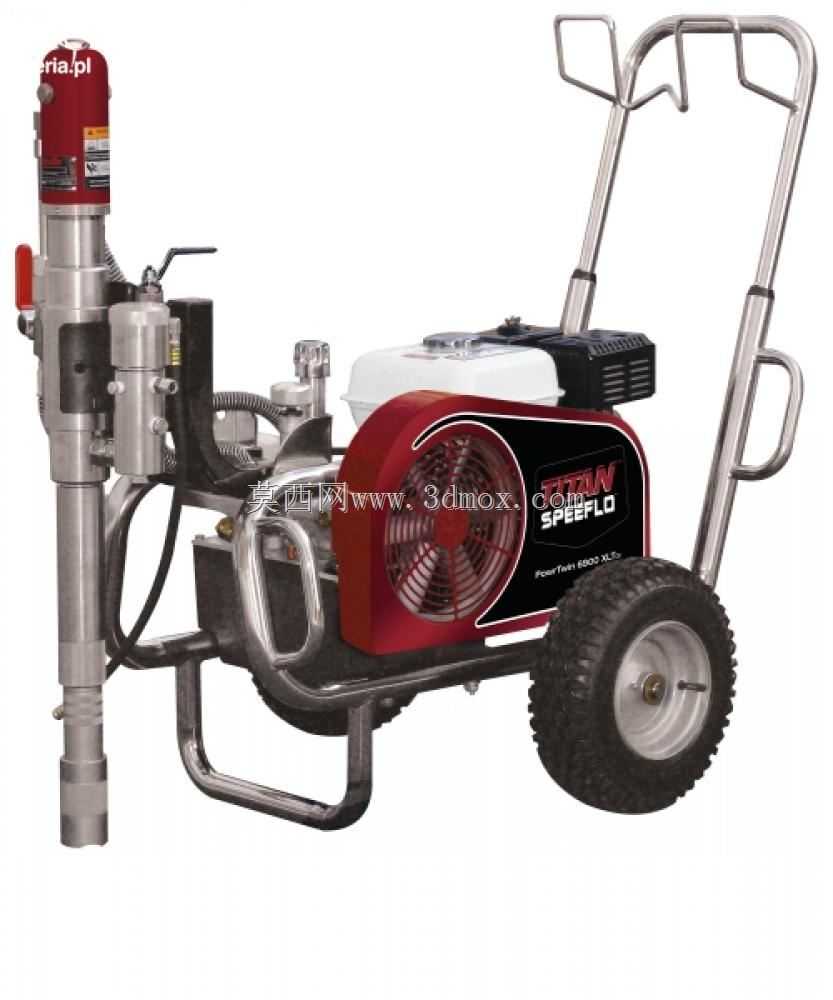

在涂料、树脂、重油、糖浆这类高粘度介质的输送场景里，普通离心泵往往会因为介质粘滞阻力过大出现吸程不足、流量衰减甚至无法启动的问题，这类工况下就需要适配专门的容积式输送结构，这款立式柱塞结构的输送泵就是针对这类场景开发的专用设备。从实际落地的工况来看，这类泵常被布置在化工原料储罐出料端、食品加工浓浆输送工位、重油输送管线的增压段，因为采用立式长轴结构，安装时可以直接将泵体下端浸入储料腔的介质液面以下，省去了普通卧式泵需要配套的灌泵工序，也避免了高粘度介质在吸入管路流动时阻力过大导致的气蚀问题，对于流动性差、容易在管路残留挂壁的介质来说，这种浸入式的安装方式能大幅降低启动阶段的负载波动。

从功能特性来看，这款泵依靠柱塞的往复运动改变腔室容积来完成介质的吸入与排出，和叶轮式泵的工作逻辑完全不同，输送过程中不会因为介质粘度升高出现效率骤降的问题，只要介质内没有大粒径的硬质固体颗粒，在数万厘泊的粘度区间内都能保持稳定的输出流量，输出压力可以通过配套的气动或者液动驱动端进行调节，能适配不同输送距离、不同扬程的管线需求。泵体的过流段没有复杂的叶轮流道，结构上做了大通径的流道设计，介质在泵内的流动路径短、转折少，不容易出现介质滞留堵塞的问题，对于一些容易干结、含有少量纤维杂质的高粘度介质，也能保持长期稳定运行，日常维护时只需要定期检查柱塞密封件的磨损情况，不需要拆解复杂的叶轮组件，维护工作量比同参数的螺杆泵更低。

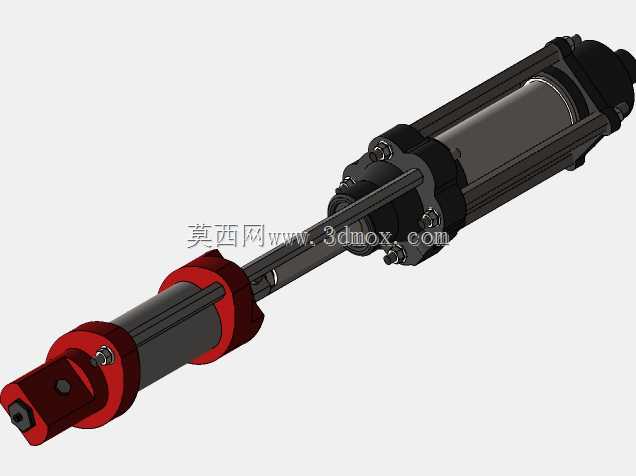

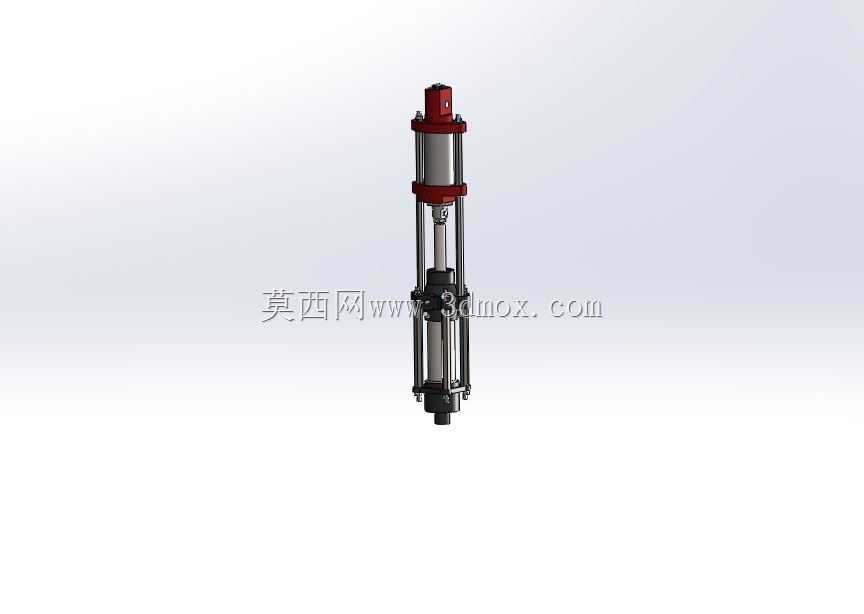

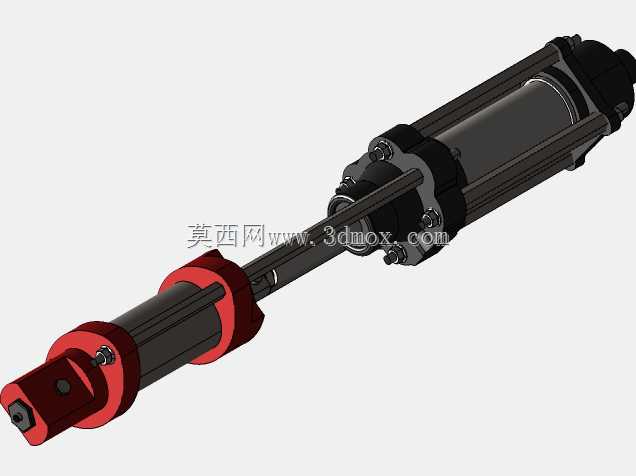

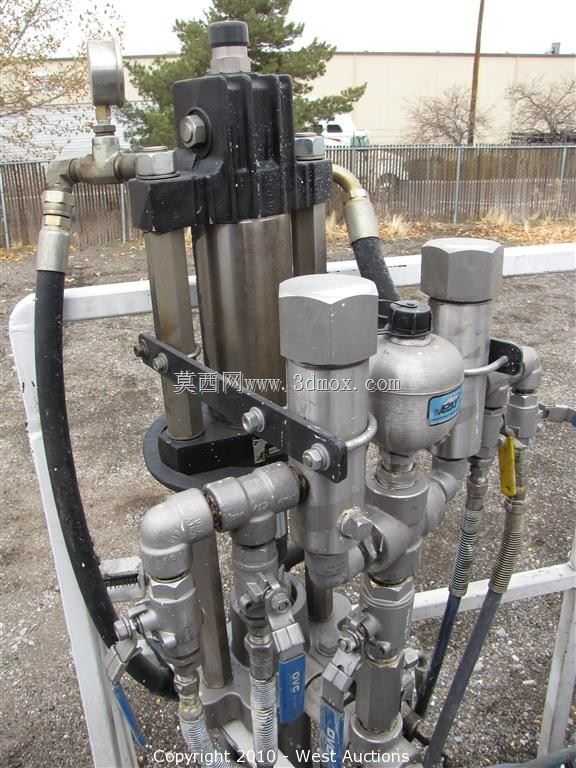

从设计思路上拆解这款结构，整体采用上下分段的立式布局，最上端是驱动端，采用气动驱动的结构形式，相比电动驱动来说，气动驱动在易燃易爆的化工工况下安全性更高，也能通过气源压力的调整快速改变柱塞的往复频率，实现输出流量的无级调节，驱动端和柱塞之间设置了独立的密封隔离腔，避免输送的介质向上窜入驱动部件造成磨损。中间段是传动与导向结构，采用多根拉杆将上下端盖拉紧固定，导向套采用耐磨自润滑材料，保证柱塞长期往复运动的同轴度，避免柱塞偏磨导致密封失效，拉杆外置的结构也方便后期拆解维护，不需要破坏泵体的主承压壳体就能更换内部密封件。下端是泵头与进出液结构，进液口设置在泵头最下端，浸入介质后可以直接将物料吸入柱塞腔，出液口设置在泵头侧方，方便连接外部输送管线，泵头内的进出液阀采用自重式单向阀结构，依靠介质压力和阀芯自重实现启闭，结构简单可靠，对于高粘度介质的响应速度快，不会出现阀板卡滞导致的回流问题。

关于安装边界与外形尺寸，这款泵整体为细长型立式结构，安装时只需要在储料罐的顶部预留对应直径的安装法兰孔，将泵体垂直插入罐内，通过法兰固定在罐顶即可，不需要额外占用地面的安装空间，对于现场布局紧凑的生产线来说适配性很强。安装时需要保证泵体的垂直度偏差控制在允许范围内，避免柱塞长期偏斜运行导致导向套和密封件的异常磨损，泵体上端的驱动部分需要预留足够的检修空间，方便后期更换密封件和调整驱动参数。管线连接时，出液管线需要做独立的支撑固定，不要将管线的重量全部压在泵体的出液口上，避免长期受力导致泵头壳体变形，吸入端不需要额外加装底阀，因为浸入式的结构本身就具备自吸能力，只需要在出液端加装检修阀门，方便后期维护时切断管线内的介质。

在实际选型适配的时候，需要根据输送介质的具体粘度、温度、腐蚀性来匹配过流部件的材质和密封件材质，比如输送有腐蚀性的化工介质时，过流段可以采用不锈钢材质，密封件采用耐腐的氟橡胶材质；输送食品级介质时则需要采用符合食品接触要求的抛光不锈钢和食品级密封材料。这款结构的三维建模过程中，对柱塞的运动行程、密封件的压缩量、阀组的开启高度都做了参数化的设计，可以根据不同的流量、压力需求快速调整对应参数，生成不同规格的衍生型号，对于做同类设备开发的结构工程师来说，可以直接参考这个结构的布局逻辑，优化自身产品的导向结构和密封结构，减少设计阶段的试错成本；对于做生产线设备选型的工程师来说，也可以通过这个模型直观了解立式高粘度柱塞泵的安装尺寸和结构组成，提前在生产线布局中预留对应的安装空间和管线接口。
