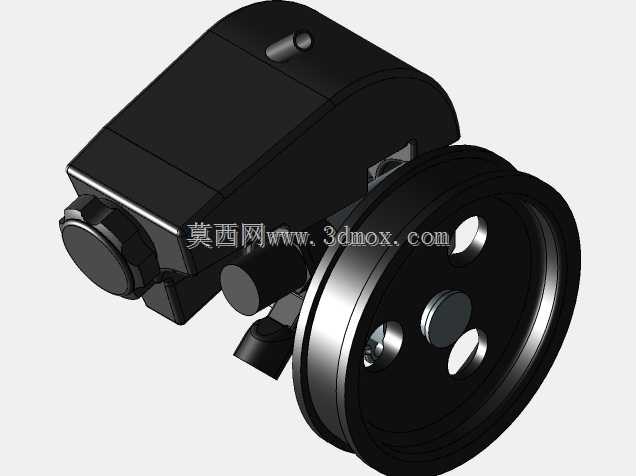

吉普大切诺基V8车型外置转向助力泵结构

在硬派越野车型的底盘液压助力系统搭建中，转向助力泵是核心动力输出部件，本次呈现的外置式转向泵适配吉普大切诺基96款5.2L V8动力配置，是整车转向助力回路的压力发生单元。不同于乘用轿车常用的集成式助力泵设计，这款外置泵采用独立安装支架布局，安装位置位于发动机前端轮系侧方，通过皮带轮与发动机曲轴皮带轮联动，在发动机运转时持续为转向机提供高压液压油，降低驾驶员转动方向盘的操作力度，尤其在越野场景下低速大角度转向、非铺装路面轮胎受侧向阻力时，能稳定输出足够助力，避免转向沉重影响操控。

从结构设计来看，这款转向泵采用叶片式泵芯结构，泵体主体为压铸铝合金壳体，兼顾散热性能与结构强度，壳体上集成了进油口、出油口以及压力限制阀结构，当系统压力超过设定阈值时，限压阀会自动开启溢流，避免高压油管爆裂或转向机密封件损坏。前端的皮带轮采用三孔定位安装结构，轮槽匹配发动机前端附件皮带的截面规格，安装时需保证皮带轮端面与曲轴皮带轮端面的平面度误差控制在0.2mm以内，否则会加剧皮带磨损，出现异响、跳齿甚至皮带断裂的故障。泵体侧面预留的安装支脚带有减震衬套安装位，安装时需在支脚与发动机支架之间加装橡胶减震垫，阻隔发动机运转时的振动传递到泵体，避免泵芯内部叶片因长期受振动冲击出现早期磨损。

在实际维修替换与改装选型场景中，这款转向泵的安装边界需要重点关注：泵体整体长度从皮带轮前端面到后端调压阀盖的距离为182mm，泵体最大宽度为127mm，安装支脚的孔位中心距为76mm，选型替换时需核对进油口、出油口的接头螺纹规格与管路走向，避免出现管路干涉无法装配的问题。不同于电子助力转向系统，这类液压助力泵的输出流量随发动机转速变化，设计时在泵内部集成了流量控制阀，在发动机高转速时限制输出流量，避免高速行驶时转向过于灵敏导致操控稳定性下降，低速时则保证足够流量输出，提供充足助力。

从三维建模的角度来看，这款转向泵的外形还原需要重点处理几个细节：一是皮带轮的轮槽截面弧度，需要匹配对应皮带的规格尺寸，轮缘的倒角处理要符合实际冲压件的工艺特征；二是泵体壳体的分型面位置，压铸壳体的分型线要沿着壳体的最大轮廓线布置，表面的加强筋高度与厚度要符合铝合金压铸件的工艺要求，避免出现壁厚不均导致的压铸缺陷；三是各个外接接口的位置与角度，进油口一般为大直径的低压回油接口，出油口为小直径的高压出油接口，接口的朝向要与实车安装位置匹配，保证管路连接时不会出现过度弯折。

在整车底盘装配流程中，转向泵的安装属于前端轮系装配环节，需要在发动机吊装上车前完成泵体与支架的预装，调整皮带张紧度时要按照厂家规定的张紧力数值调整，张紧力过大会导致泵轴轴承过早损坏，张紧力过小则会出现皮带打滑，导致助力不足、异响等问题。日常使用中，这类转向泵需要定期检查助力油液位与油质，避免油液污染导致泵芯叶片磨损，出现转向沉重、异响、助力间歇性失效等故障。对于越野场景使用频率较高的车辆，还可以在泵体外部加装散热装置，降低长时间大负荷工作时的油液温度，延长密封件与泵芯的使用寿命。
