外啮合齿轮式液压动力供油单元结构

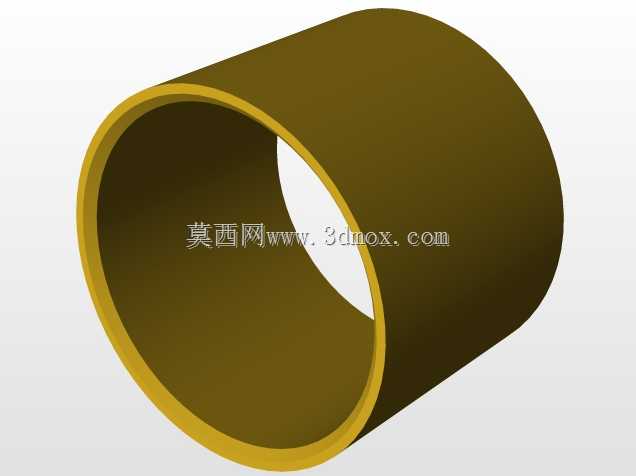

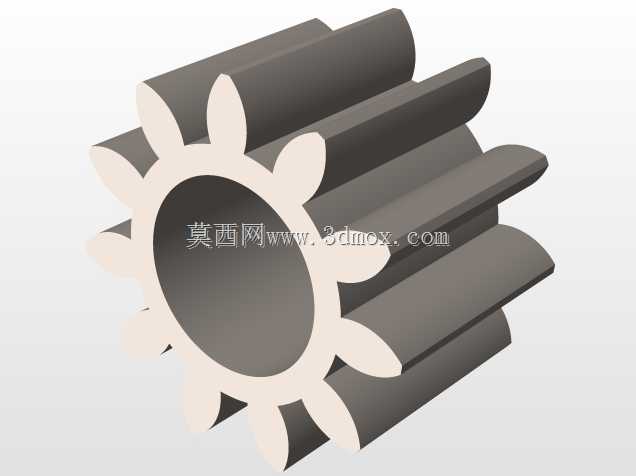

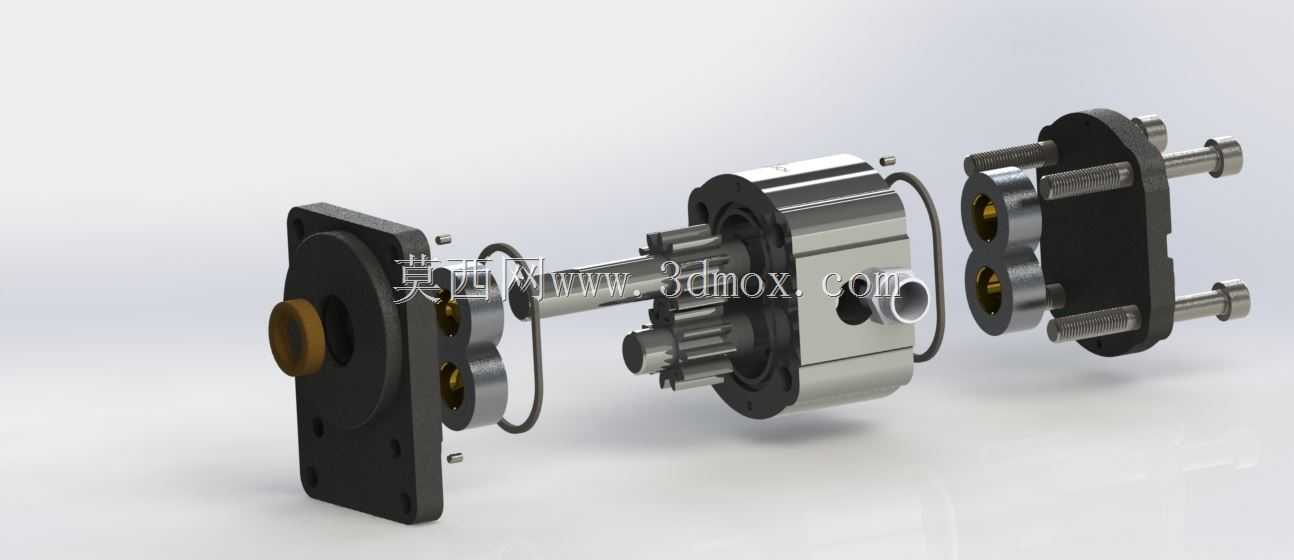

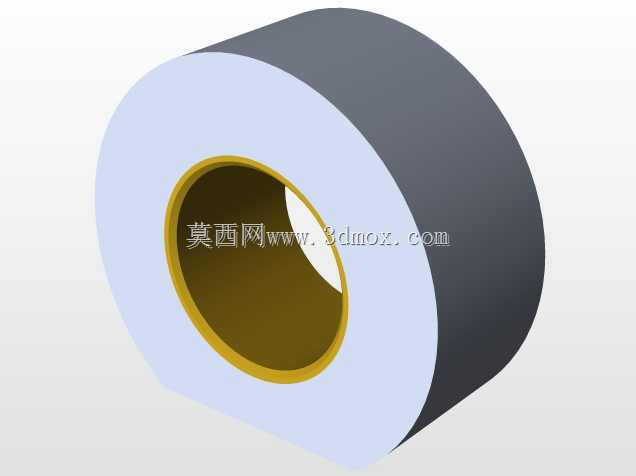

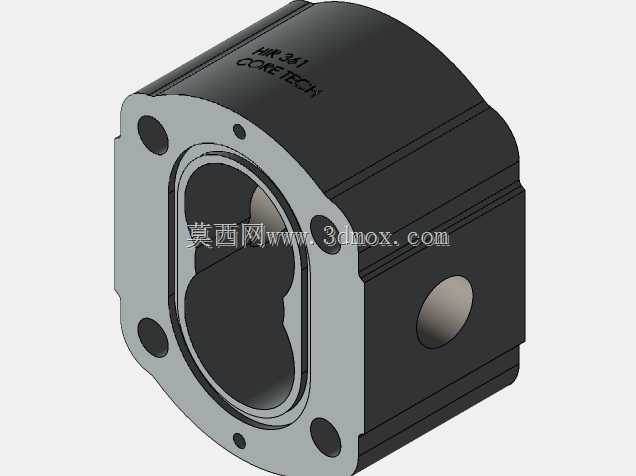

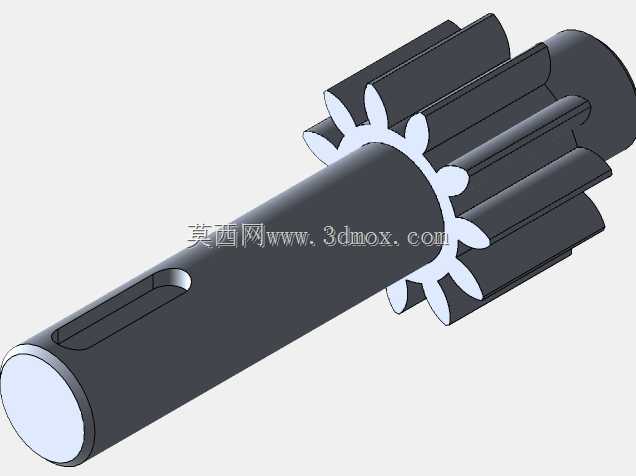

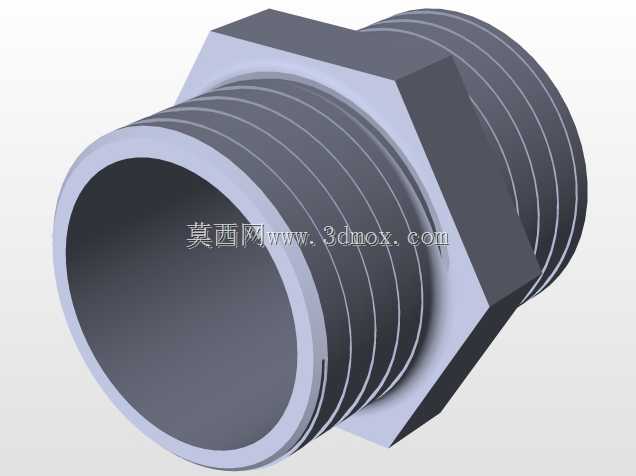

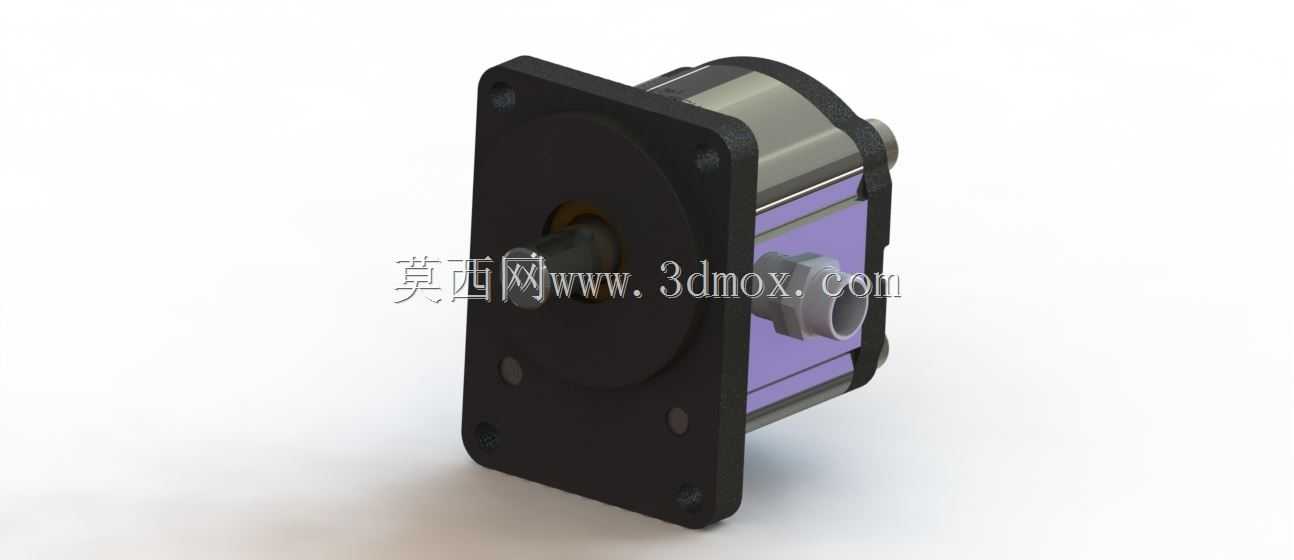

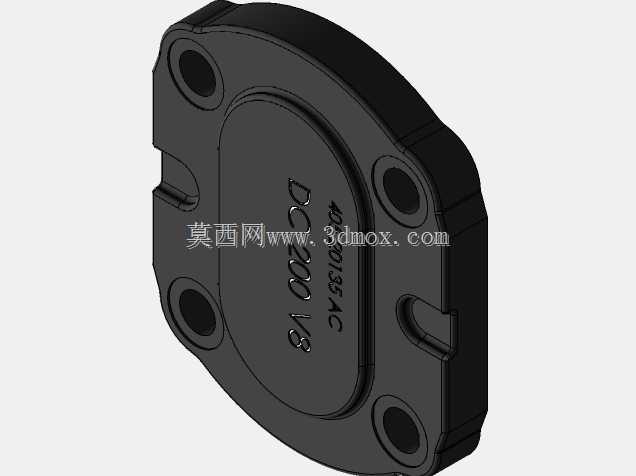

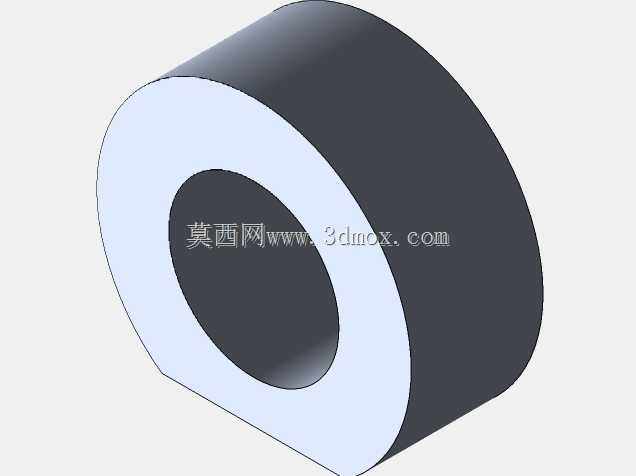

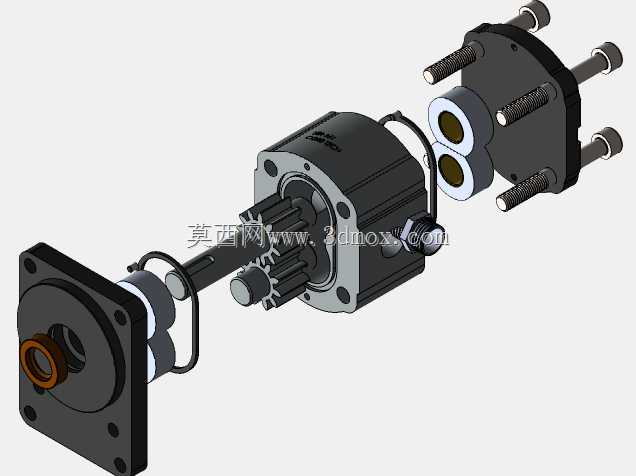

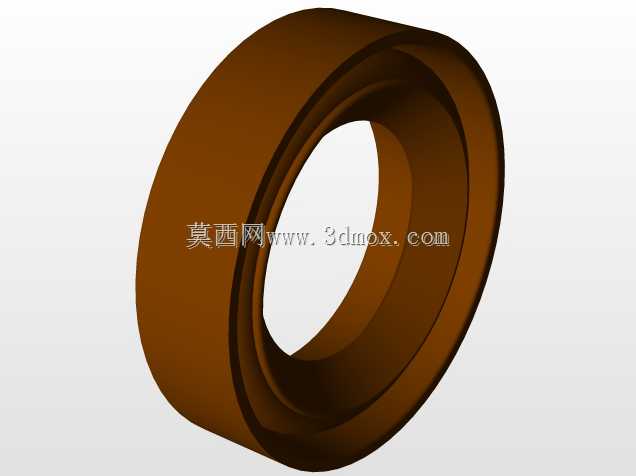

在工程机械、农业装备、小型机床的液压系统回路里，这类外啮合齿轮结构的液压供油单元是最常见的动力源部件，区别于柱塞泵的高压大流量场景、叶片泵的中压平稳输出特性，这类齿轮式液压单元主打结构紧凑、抗油液污染能力强、维护成本低的特性，多用于10-25MPa工作压力区间的开式液压回路，给后续的油缸、液压马达等执行元件提供稳定压力的液压油输出。从结构设计逻辑来看，这个单元采用了前置法兰安装的布局，前端的方形安装法兰预留了四个通孔安装位，安装时可以直接贴合设备的安装面板，通过螺栓穿入孔位完成固定，不需要额外设计转接支架，能有效压缩液压站或者设备动力舱的安装空间，法兰中心的伸出轴是动力输入段，采用平键连接的方式和驱动电机或者发动机取力口对接，轴端做了密封结构设计，避免泵体内的液压油顺着轴向渗漏，同时也能阻挡外部的粉尘、水汽进入泵腔内部。泵体的主体采用三段式叠装结构，前端盖、齿轮腔壳体、后端盖通过螺栓紧固成整体，齿轮腔内部容纳一对参数完全一致的外啮合渐开线圆柱齿轮，其中主动齿轮和输入轴直接连接，从动齿轮通过滑动轴承支撑在壳体上，当主动齿轮带动从动齿轮反向旋转时，齿轮脱开啮合的一侧容腔体积变大形成负压，将油箱里经过过滤的液压油吸入，随着齿轮的转动，齿槽内的油液被带到齿轮啮合的另一侧，轮齿逐步进入啮合把齿槽间的油液挤压出去，形成高压油从侧置的油口输出到系统回路里。侧置的油口采用内螺纹连接结构，和系统的高压油管直接对接，油口的位置设计在壳体的侧面，不管是左侧还是右侧安装管路都能预留足够的扳手操作空间，不会和安装法兰、输入轴产生空间干涉。在设计建模的时候，需要重点关注几个安装边界的尺寸匹配：首先是前端法兰的安装孔位中心距，这个尺寸直接决定了泵能不能顺利装到设备的安装面板上，孔位的公差要控制在自由公差范围内，避免安装时螺栓无法穿入；其次是输入轴的伸出长度和轴径，要和驱动端的联轴器或者连接套的尺寸匹配，轴上的键槽宽度深度要符合平键的标准规格，保证动力传递的时候不会出现打滑；还有进出油口的螺纹规格，要和选用的液压管接头规格一致，避免出现螺纹不匹配导致的漏油问题。另外，齿轮腔的内部尺寸要和齿轮的齿顶圆、齿宽参数匹配，齿轮端面和端盖之间的间隙要控制在合理范围，间隙过大会导致内泄漏增大、容积效率下降，间隙过小则会出现齿轮转动时端面和端盖摩擦，造成零件磨损、温升过高的问题。这类液压单元在实际使用的时候，通常会在进油口加装过滤精度不低于100μm的吸油过滤器，避免油液里的铁屑、杂质进入齿轮啮合区，造成齿面拉伤、壳体磨损，同时泵的安装高度要尽量和油箱液面保持齐平或者低于油箱液面，保证吸油顺畅，避免出现吸空导致的噪音大、输出压力不足的问题。在小型装载机、液压叉车、农用拖拉机的液压悬挂系统、小型冲压设备的夹紧回路里，这类结构的液压泵因为零件数量少、故障点少，即便在油液清洁度不高的野外作业场景下，也能保持稳定的工作状态，不需要频繁拆解维护，相比其他类型的液压动力元件，更适合工况相对复杂、维护条件有限的作业场景。建模过程中对壳体的加强筋结构做了简化还原，壳体外部的加强筋既可以提升泵体的结构强度，承受内部高压油的压力不会出现壳体变形，同时也能增加散热面积，让泵工作时产生的热量更快散发到空气中，避免油温过高导致油液粘度下降、密封件老化加速。
