8.1mm安装孔红色引线端接指示灯

做设备面板布局的时候，这类小型指示灯是绕不开的基础元器件，很多刚入行的结构工程师容易在选型时忽略安装边界的细节，最后做出来的面板要么装不进去，要么装完之后防水圈压合不到位，现场用个半年就进灰进水，指示灯直接失效。这款红色引线端接的指示器，安装孔尺寸定在8.1mm，是工业面板里非常通用的规格，不管是小型控制盒、设备操作面板还是便携检测仪器的面板，冲完孔之后不用额外做扩孔或者修边，直接把主体从面板正面穿过去，背面拧上配套的锁紧螺母就能固定，安装效率比那种需要卡簧固定的指示灯高不少。

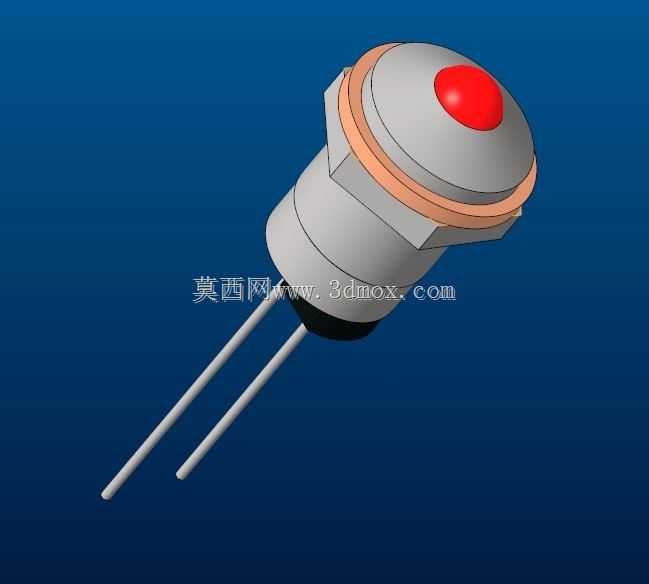

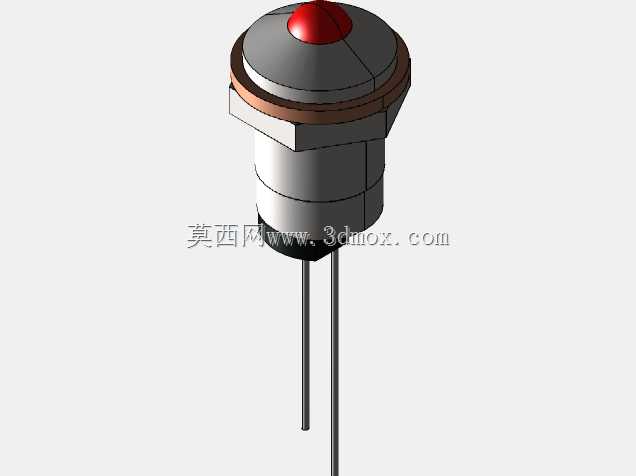

从结构设计来看，这款指示灯的头部做了圆弧过渡的金属外壳，顶部的红色透光帽略微突出壳体表面，既保证了光线的发散角度，操作人员在设备侧面30度左右的位置也能清晰看到亮灯状态，不会因为视角问题漏看信号。头部和壳体之间的橙色密封垫圈是核心的防护结构，安装的时候只要按照标准扭矩锁紧背面的螺母，垫圈就能完全贴合面板正反面的安装面，达到常规工业环境要求的防尘防泼溅等级，不用额外打密封胶，后期维护拆卸也方便。

引线端接的设计相比焊片式或者插针式的接线方式，适配性更强，不管是设备内部走线空间狭小，需要把引线弯折到线槽里，还是要对接不同线径的内部线束，都可以直接把引线接到端子排上，不用额外准备接插件，小批量设备组装的时候能省不少物料成本。两根平行的直引线长度留了足够的冗余，工程师做三维布线的时候可以根据实际机箱内部的走线路径调整长度，不用怕引线太短够不到接线端子，也不会因为引线太长留太多冗余在机箱里积灰干扰其他元器件。

实际应用场景里，这类红色指示灯主要用在设备的故障报警、电源接通、运行异常提示这些需要强视觉提醒的位置，红色的光波长在工业车间的复杂光照环境下辨识度最高，哪怕是车间顶部有强照明，或者设备周围有其他发光元器件，也能第一时间被操作人员捕捉到信号。做三维建模的时候，要特别注意安装孔的公差配合，8.1mm的安装孔不能做太大，否则壳体穿过去之后会有旷量，锁紧之后指示灯会歪，也不能做太小，不然金属壳体穿装的时候会刮掉面板表面的喷涂层，影响外观。另外要预留出背面的安装空间，除了壳体本身的长度，还要给锁紧螺母和引线的弯折留出至少10mm的空间，避免装完之后引线被螺母压住，时间长了绝缘皮破损造成短路。

很多工程师做面板布局的时候容易把指示灯的安装位置和按钮、旋钮放得太近，这款指示灯的头部外径比安装孔大一圈，布局的时候要注意相邻元器件的中心距不能小于15mm，不然安装的时候扳手伸不进去没法拧螺母，后期更换的时候也拆不下来。壳体上的六角结构是用来辅助固定的，安装的时候可以用小扳手卡住六角位，再拧背面的螺母，避免转动的时候把内部的引线拧断，这个细节在建模的时候也要把六角的对边尺寸做准确，不然生产出来的夹具卡不住，装配效率会很低。

从功能特性来说，这款指示器没有复杂的内置电路，结构简单可靠，工业场景下的平均无故障时间很长，只要接线正确、安装到位，基本不用后期维护，适合用在那些长期连续运行的工业设备上，比如小型输送线的控制盒、恒温设备的状态面板、电力柜的信号提示位，都能看到这类结构的指示灯。相比贴片式的指示灯，这种带安装壳体的指示灯不用额外做导光结构，直接装在面板上就能用，省去了设计导光柱、做遮光处理的步骤，对于缩短设备研发周期很有帮助。

做三维模型的时候，要把密封垫圈的压缩量考虑进去，垫圈的自然厚度比安装完成后的压缩厚度大0.3mm左右，这样模拟装配的时候才能真实反映安装后的状态，不会出现模型里装配到位，实际生产中垫圈压不紧的问题。引线部分做模型的时候不用做太复杂的柔性模拟，只要留出正确的出线位置和线径，布线的时候再根据实际路径调整就可以，重点是把头部的透光帽、密封垫圈、壳体、锁紧螺母、引线这几个核心结构的尺寸和配合关系做准确，选型调用的时候直接就能用，不用再反复核对尺寸改模型。
