直型面板安装B型USB2.0连接器结构

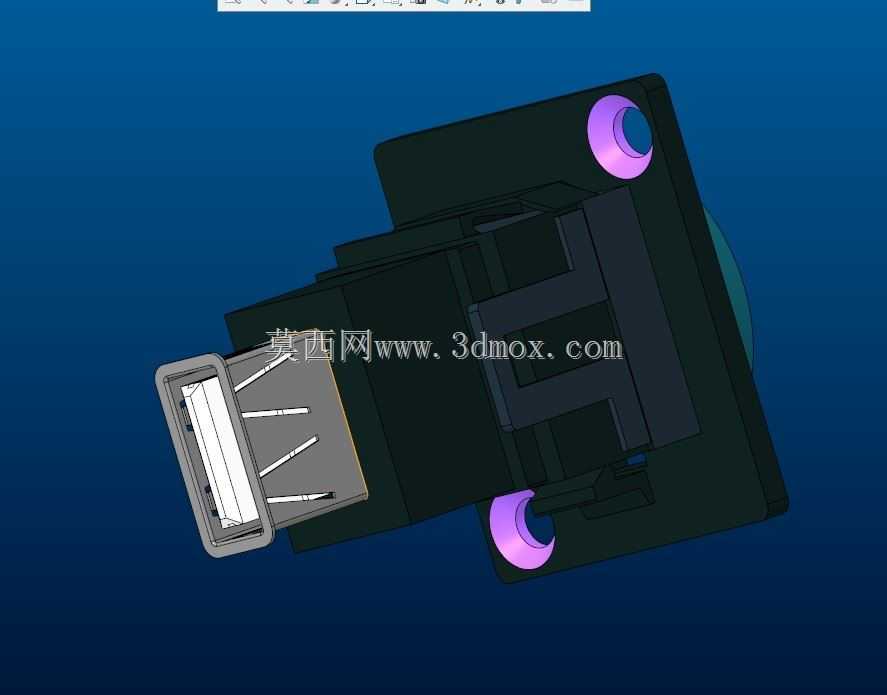

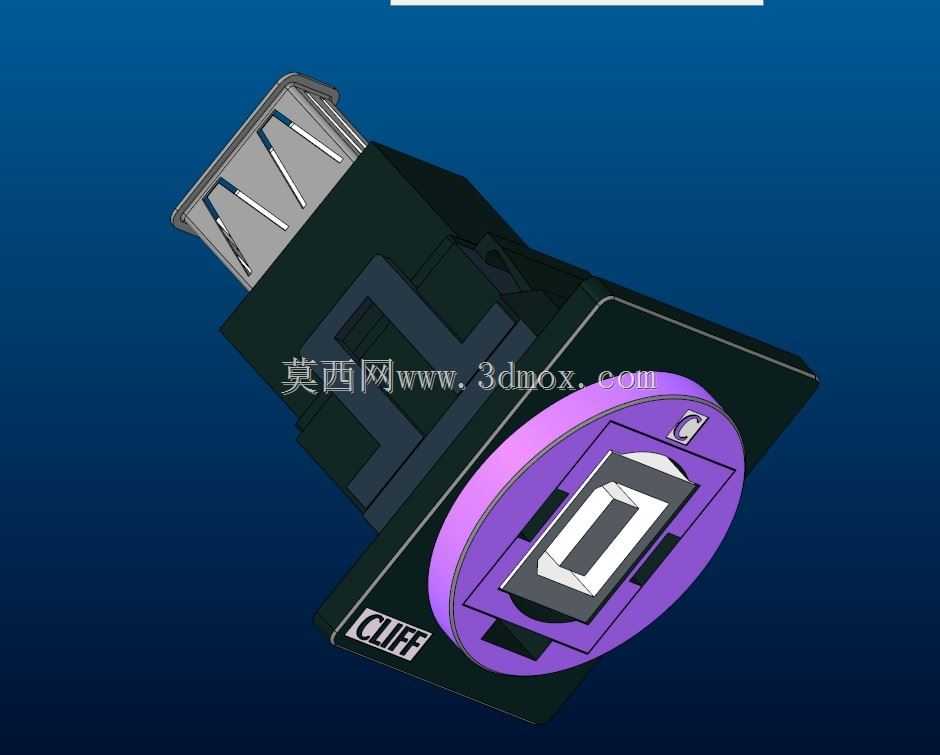

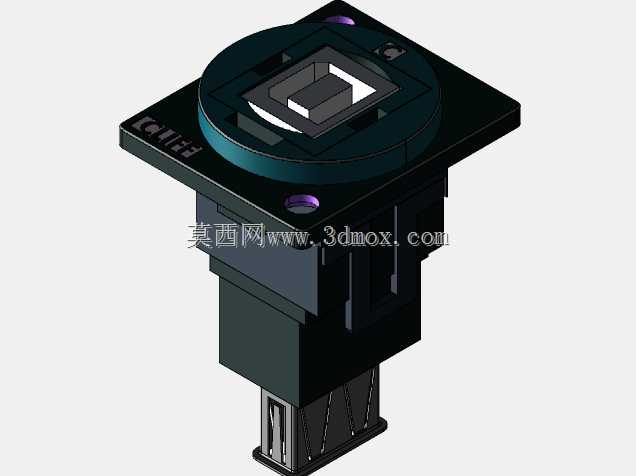

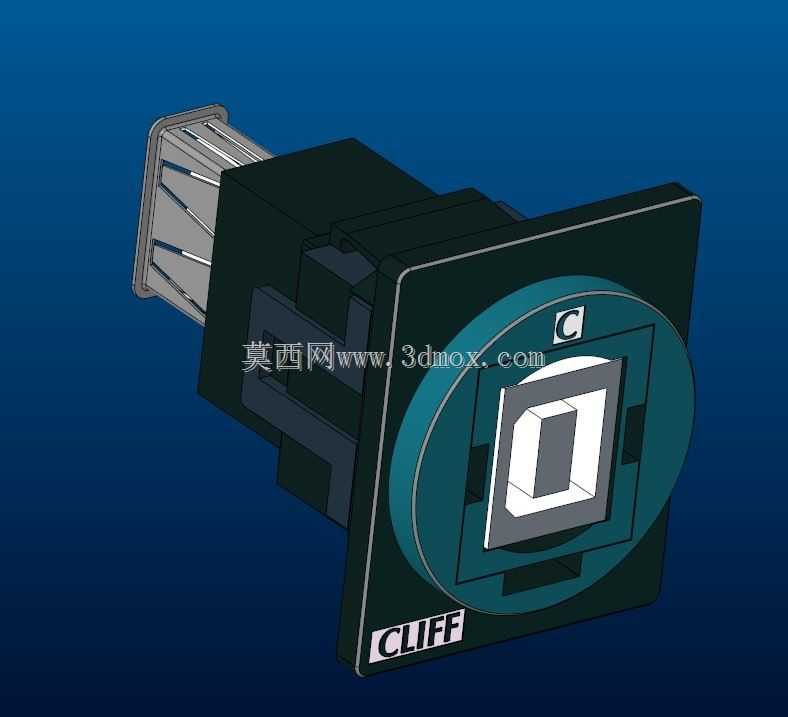

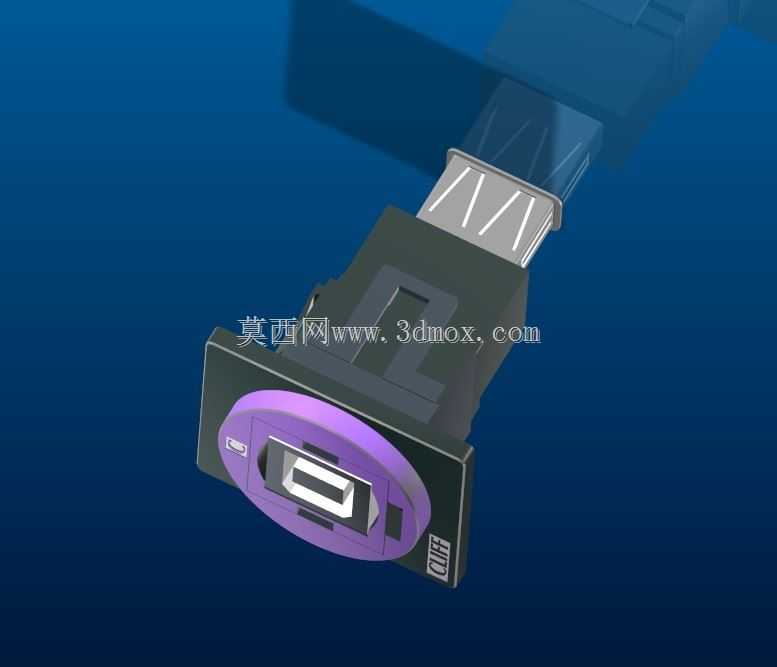

在工业控制机柜、测试仪器面板、外置设备扩展接口这类需要频繁插拔USB外设的场景里，面板安装式的USB连接器一直是结构选型里的高频需求，和直接焊接在PCB上的板载接口不同，这类面板固定的连接器需要兼顾面板外侧的插拔操作手感、内侧的线缆连接可靠性，还要适配标准机柜面板的开孔尺寸，避免安装后出现松动、对位偏差的问题。这款直型结构的B型插座转USB2.0连接器，就是针对这类面板安装场景做的结构优化，首先从安装边界来看，它采用标准的方形法兰固定结构，法兰边缘的安装孔位适配常规面板开孔的固定螺丝间距，安装时从面板外侧将接口主体推入开孔，法兰面贴合面板外侧，通过两颗小螺丝从外侧或者内侧锁紧即可，不需要额外做卡扣结构或者复杂的固定工装，安装后法兰和面板之间可以加装薄橡胶垫片，既可以填补面板和法兰之间的装配间隙，也能起到一定的防尘防泼溅作用，适合工业现场相对复杂的使用环境。从接口功能来看，外侧是标准的USB B型插座接口，也就是常见的打印机、工业设备上用的方口USB接口，这类接口的插拔寿命比普通A型接口更长，卡扣式的插接结构能避免设备运行过程中因为振动导致线缆松脱，内侧直出的USB2.0接口可以直接连接内部PCB板上的USB插针，或者通过延长线连接到主控板，直型的走线方向不需要做90度转弯，能减少内部线缆的弯折应力，尤其是在机柜内部布线空间比较紧凑的情况下，直型出线可以让线缆顺着面板垂直方向排布，不会和内部其他板卡、线束产生干涉。做三维建模的时候，这个零件的结构细节需要重点关注几个部分：首先是外侧B型插座的内部弹片避让空间，建模时要严格按照USB B型接口的标准尺寸做接口内腔，不能出现尺寸偏差导致公头插不进去或者插拔过松的问题，接口外围的紫色标识圈是区分接口版本的特征，建模时要做单独的特征拆分，方便后续做材质区分；其次是法兰安装面的厚度要和常规面板的开孔沉台匹配，如果面板做了沉孔设计，法兰的厚度要和沉孔深度一致，保证安装后法兰面和面板外表面齐平，不会突出或者凹陷影响外观；还有内侧的接口定位结构，直型的内部通道要保证两端接口的同轴度，避免内部接线端子出现错位，导致数据传输接触不良。实际选型使用的时候，这类连接器通常用在工业设备的外置调试接口、仪器仪表的数据传输接口、工控机柜的扩展USB口位置，相比直接在面板上开孔露出板载接口，这种带固定法兰的连接器能把插拔力全部传递到面板结构上，不会因为反复插拔导致内部PCB板上的焊盘脱落，很多设备调试的时候需要频繁插编程线缆、U盘、数据采集线，板载接口往往承受不住上百次的插拔就会出现虚焊，而这种面板安装的连接器本身是独立固定在面板上的，插拔产生的外力不会传导到PCB上，能大幅提升设备接口的使用寿命。另外这款连接器的直型结构相比弯角型的型号，内部的信号传输路径更短，对于USB2.0的信号完整性更有优势，不会因为内部走线转弯导致信号衰减，在需要做较长距离数据传输的场景下，直型结构的信号稳定性更好。建模过程中还要注意安装后的操作空间预留，外侧B型接口的前方要留出足够的插拔操作空间，至少要保证公头插入后，手能有空间捏住公头的卡扣部分做插拔动作，不能把接口布置在面板凹陷或者靠近其他突出零件的位置，导致插拔的时候手伸不进去；内侧的出线位置也要留出线缆弯曲的半径空间，USB线缆的最小弯曲半径一般是线缆直径的5倍以上，建模时要提前预留好这个空间，避免安装后线缆被过度弯折导致内部线芯断裂。从结构强度来看，连接器的主体采用硬质工程塑料材质，法兰部分做了加厚处理，拧紧安装螺丝的时候不会出现法兰开裂的问题，接口内部的金属屏蔽层要和面板做可靠接触，起到电磁屏蔽的作用，避免工业现场的电磁干扰影响USB数据传输的稳定性，这一点在建模的时候也要预留出弹片接触的位置，保证金属屏蔽层能和金属面板或者接地弹片有效导通。
