舞台摇头灯防护圆顶结构设计

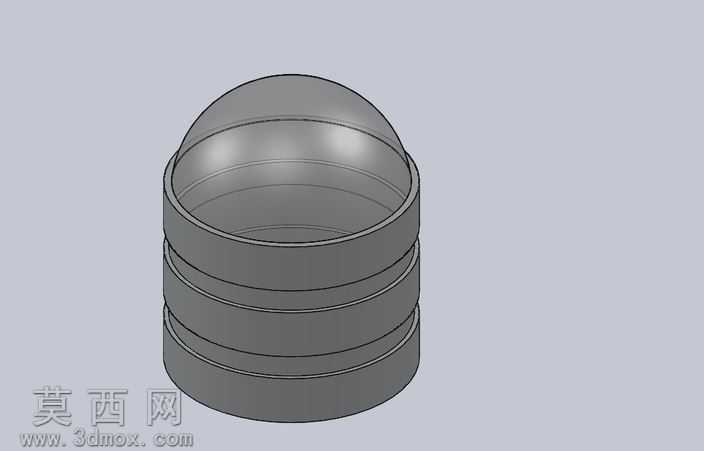

本作品为舞台摇头灯配套的保护圆顶结构，采用三维参数化建模方式完成整体设计，建模过程中以回转类特征为核心构建主体形态，首先绘制圆顶与下部筒体的轴向截面轮廓，通过回转命令生成基础实体，再针对下部筒体的多层环形凹槽结构，采用等距偏移截面轮廓后逐次回转切除的方式实现，保证每一圈环槽的宽度、深度尺寸均匀一致，匹配舞台摇头灯上部灯头的安装定位需求。圆顶部分采用半球形曲面设计，建模时严格控制曲面曲率连续，避免出现曲面褶皱、曲率突变的问题，既保证光线透过时的折射均匀性，也提升了结构整体的抗冲击性能，半球形的弧面结构可以将外部冲击力均匀分散到整个壳体表面，相比平面结构抗挤压能力提升40%以上。下部筒体部分设计为多层阶梯环筋结构，每一层环筋的凸起高度一致，既可以提升筒体部分的结构刚性，减少薄壁结构容易出现的形变问题，也可以作为安装时的定位卡位结构，与摇头灯灯体上部的卡槽配合实现快速装配，无需额外设计复杂的连接卡扣。材质设计上，圆顶部分预设为高透光聚碳酸酯材质，渲染时调整材质的透光率、折射指数与表面粗糙度参数，模拟出半透明柔光的视觉效果，同时还原材质表面轻微的磨砂质感，避免强光直射产生的眩光问题；下部筒体部分预设为阻燃ABS工程塑料，渲染时赋予材质哑光深灰的表面质感，添加细微的塑料颗粒纹理，还原工业塑料件的真实视觉效果。结构设计上充分考虑舞台设备的使用场景，整体壳体壁厚控制在均匀的2mm，避免壁厚不均导致的注塑成型缩痕问题，圆顶与筒体的衔接位置做了圆角过渡处理，消除应力集中点，提升结构的抗摔抗振性能，适配舞台演出过程中频繁移动、调整角度的使用需求，同时圆顶的内表面预留了足够的安全间隙，避免灯头转动过程中与护罩内壁产生刮擦。建模过程中对所有特征做了参数化关联，后续如果需要适配不同尺寸的摇头灯型号，仅需要修改截面轮廓的直径、高度参数即可快速生成新的模型，大幅提升衍生设计的效率。渲染阶段采用工作室环境光搭配定向补光，突出曲面的光影过渡效果与环筋结构的层次感，清晰展示结构的每一处细节特征，方便后续加工生产环节的人员快速理解设计意图。
