八引擎涵道式四旋翼飞行器结构设计

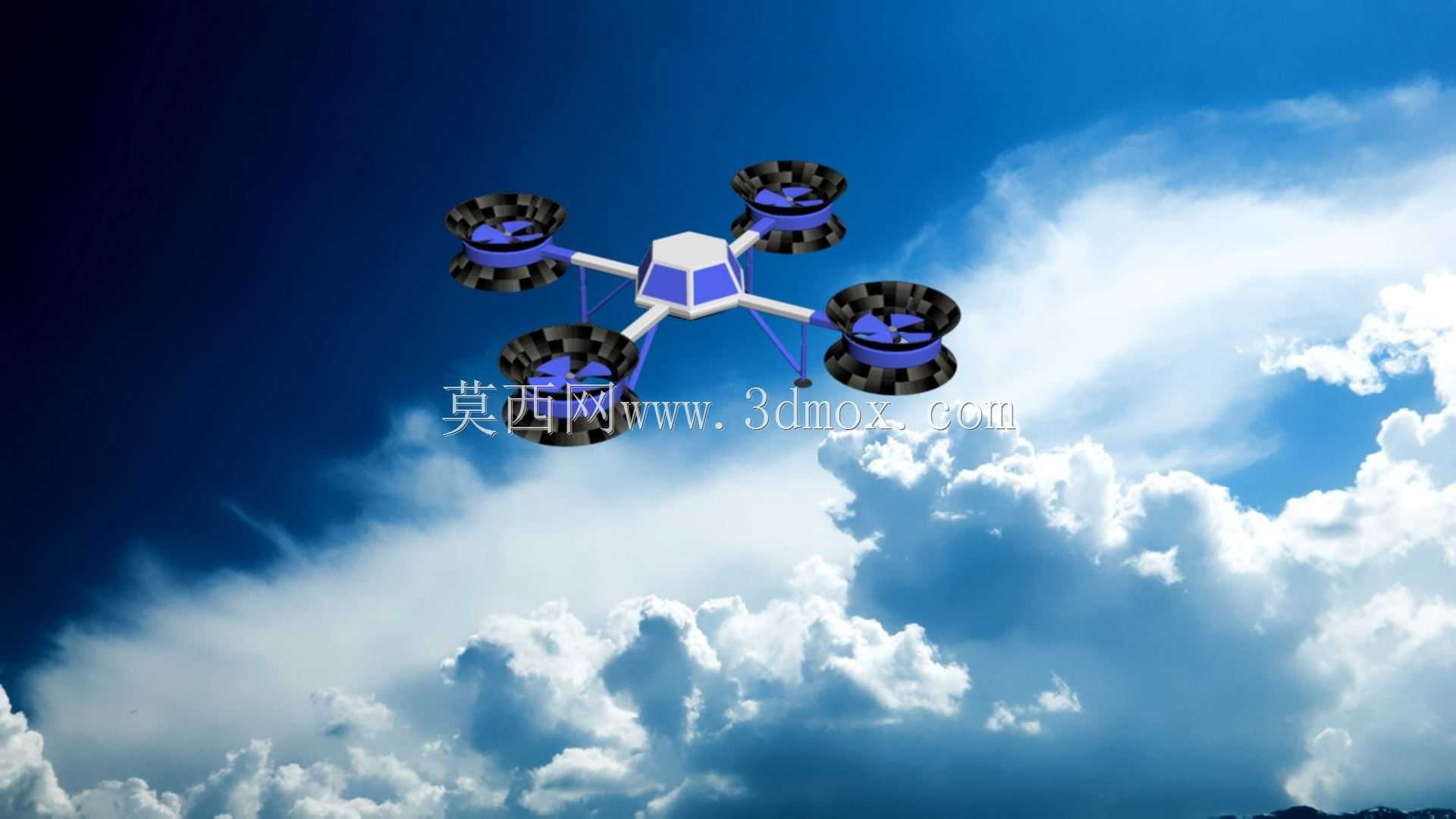

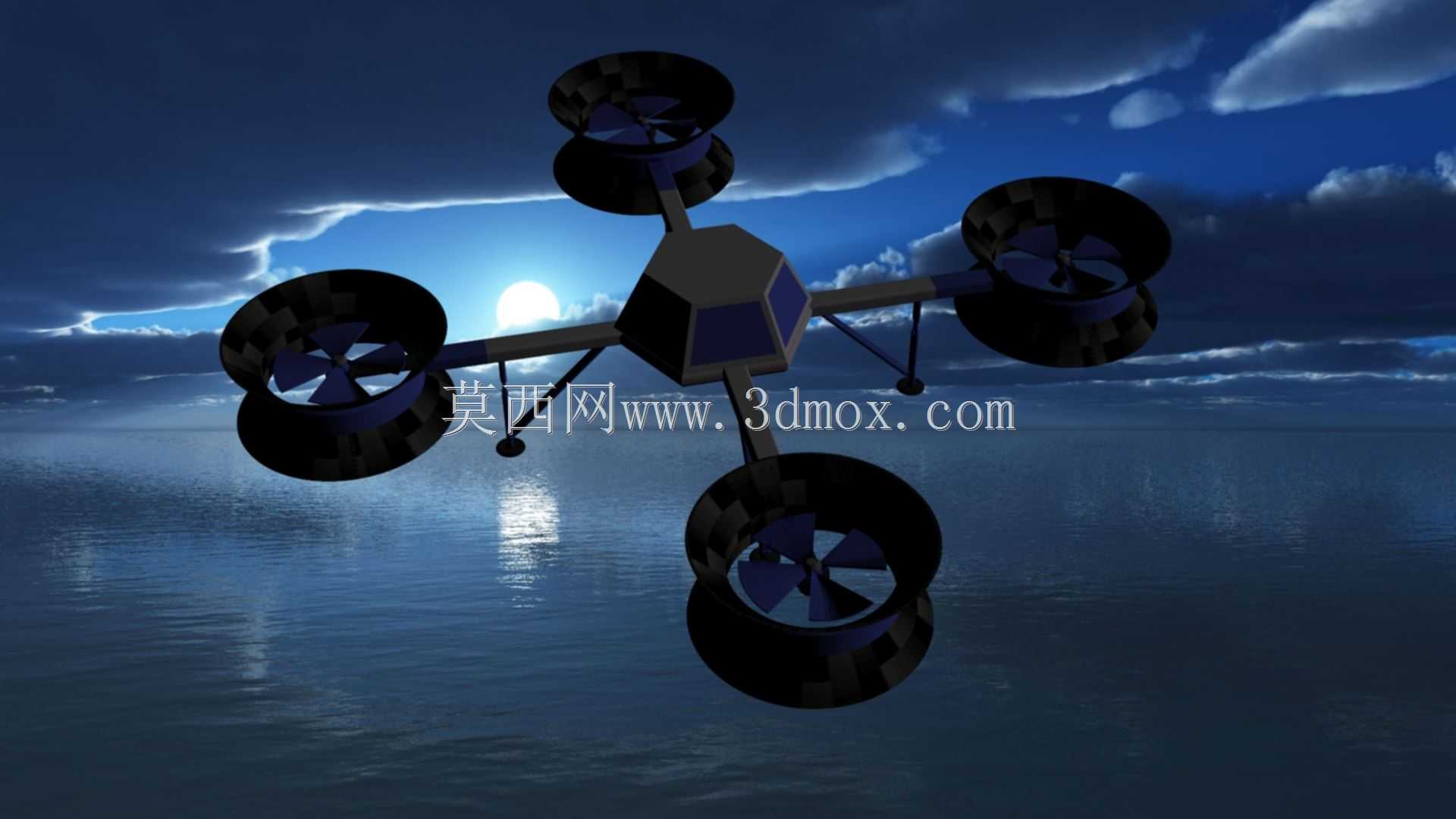

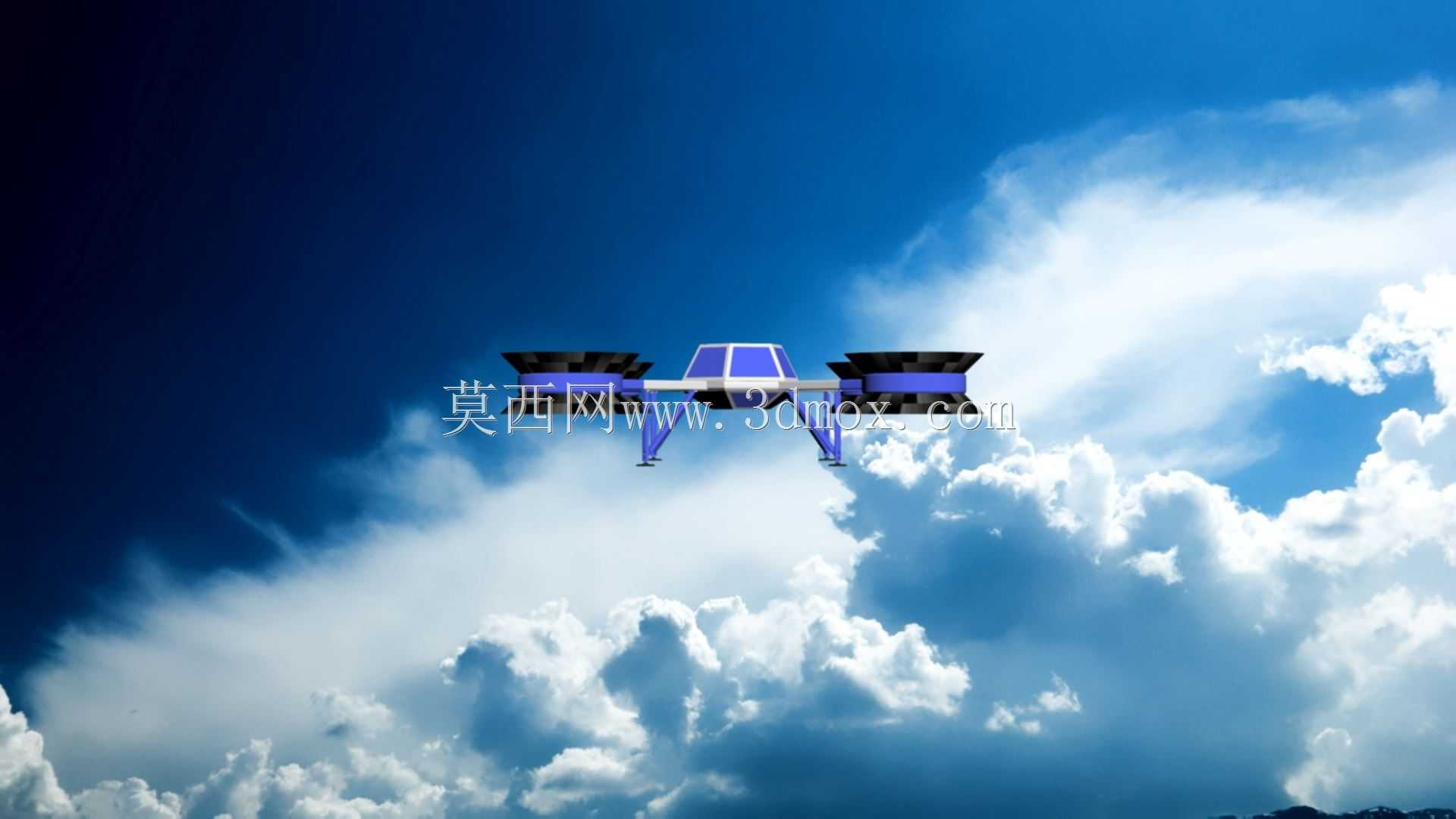

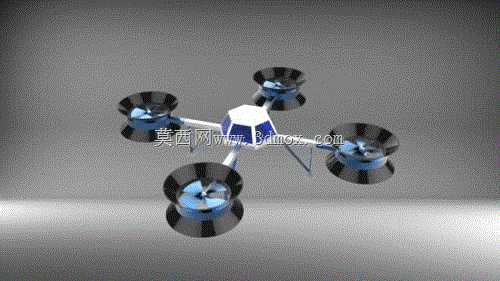

　　这款涵道式四旋翼飞行器的结构设计，核心围绕多场景低空作业的实际需求展开，区别于常规开放式旋翼的消费级无人机，其采用涵道包裹式旋翼结构，首先解决了低空作业时旋翼剐蹭障碍物、接触操作人员的安全隐患，在城市楼宇巡检、林区植被采样、近水面水文监测这类作业空间狭窄、周边障碍物密集的场景下，涵道结构可大幅降低作业碰撞带来的设备损坏与安全风险。从动力布局来看，单组涵道内部配置双引擎共轴输出，四个涵道单元总计八组动力源，相比常规单旋翼四轴布局，动力冗余度提升一倍，单组引擎出现输出异常时，同涵道内的另一组引擎可维持基础升力输出，避免直接坠机，适配长距离、跨复杂地形的作业任务，降低设备故障带来的资产损失。

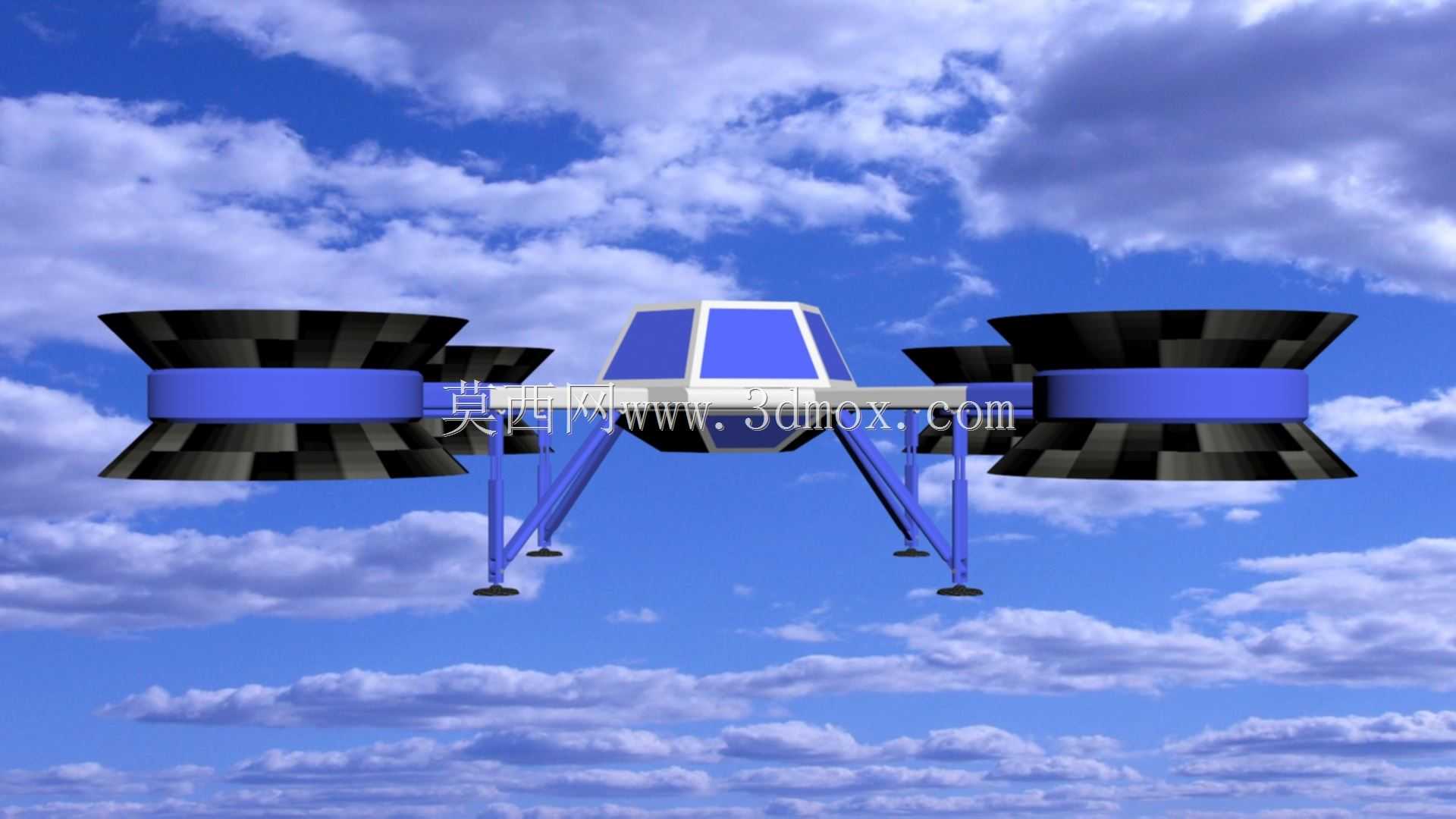

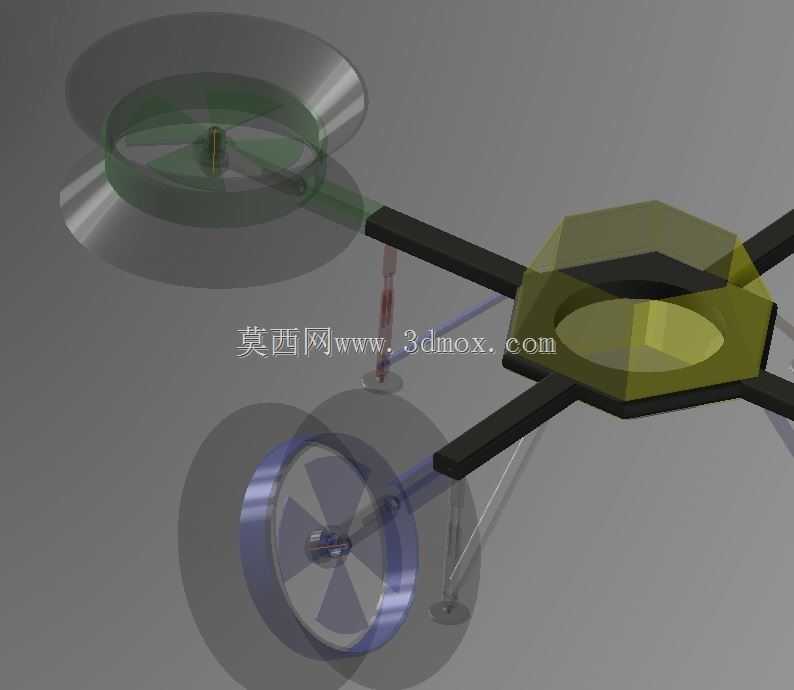

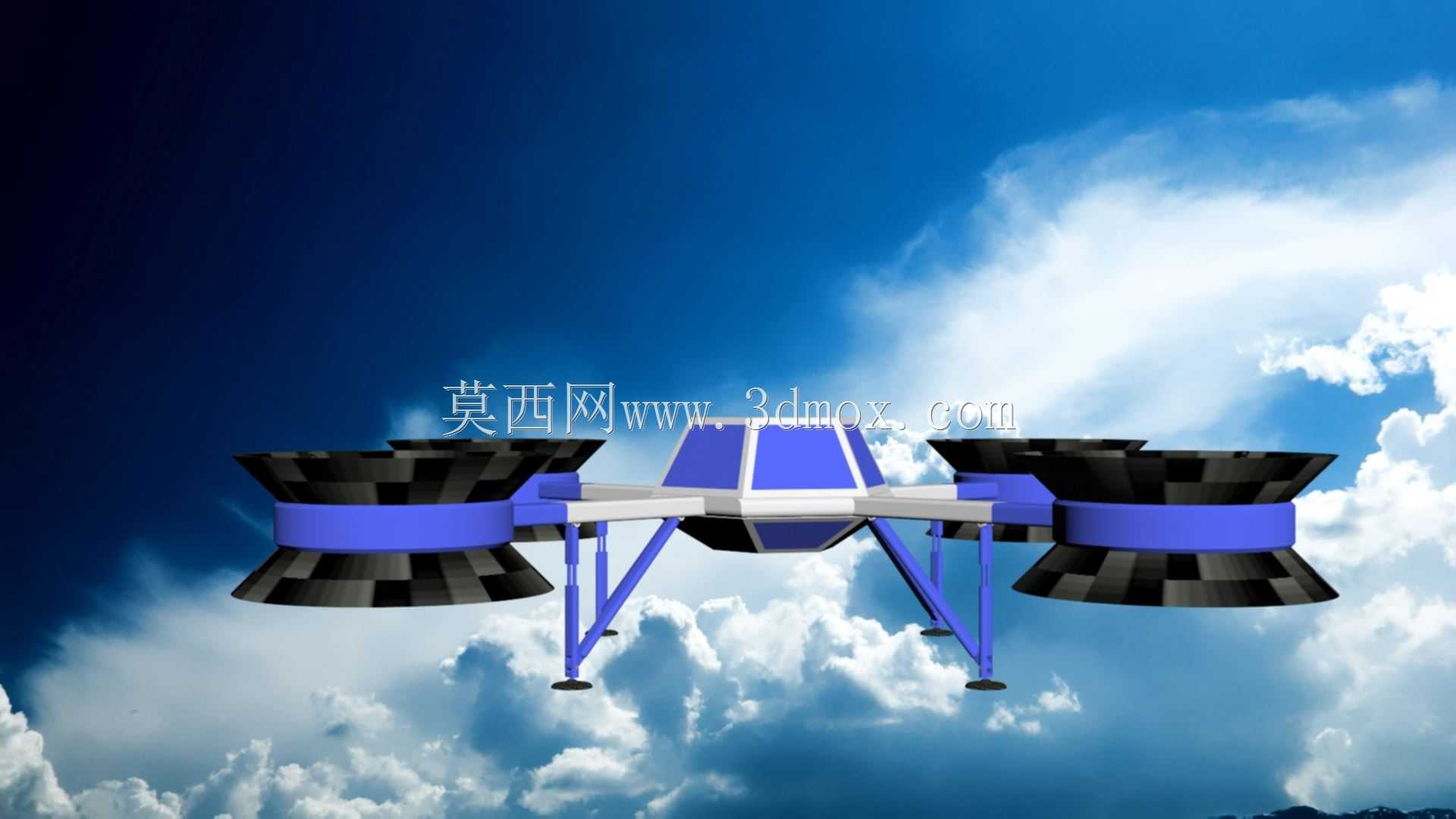

　　设计阶段首先敲定的是中心载荷舱的安装边界，中心舱体采用正六边形截面构型，相比矩形截面可在同等结构重量下获得更高的抗扭刚度，舱体预留的安装空间可适配三类常见作业载荷：可见光巡检云台、多光谱采样模块、小型物资挂载架，舱体与涵道支臂的连接位置采用快拆式接口，支臂可沿连接法兰做轴向收纳，收纳后整体外廓尺寸可缩减至展开状态的35%，方便单人背负转运，适配野外无铺装道路的作业场景。支臂采用碳纤维复合管材构型，内部预留动力走线与信号走线的空腔，避免线缆外露带来的气动干扰与剐蹭风险，支臂与涵道壳体的连接位置设置阻尼缓冲结构，可抵消旋翼高速转动带来的高频振动，避免振动传递至中心舱影响载荷设备的工作精度，比如搭载光学巡检设备时，振动幅值可控制在0.2g以内，满足高清成像的稳定性要求。

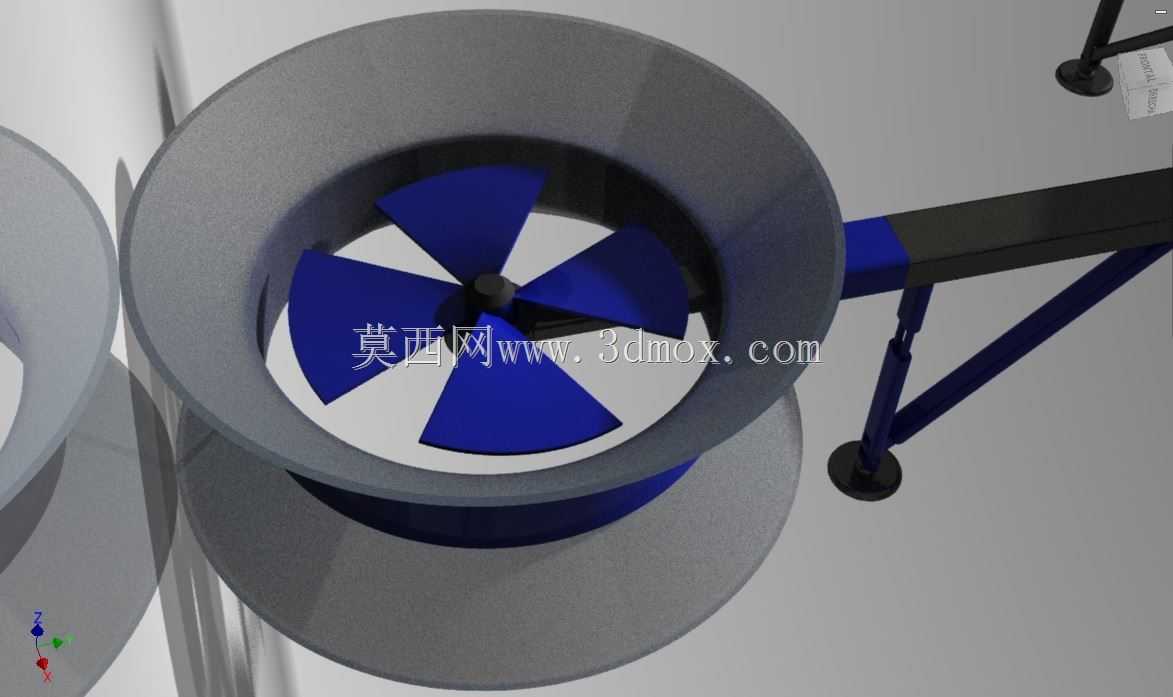

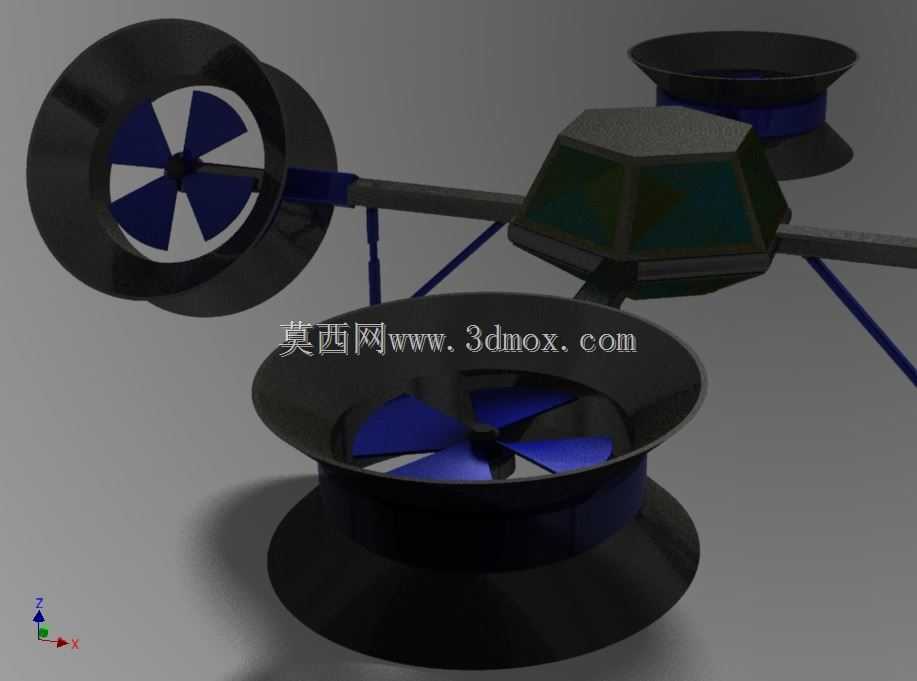

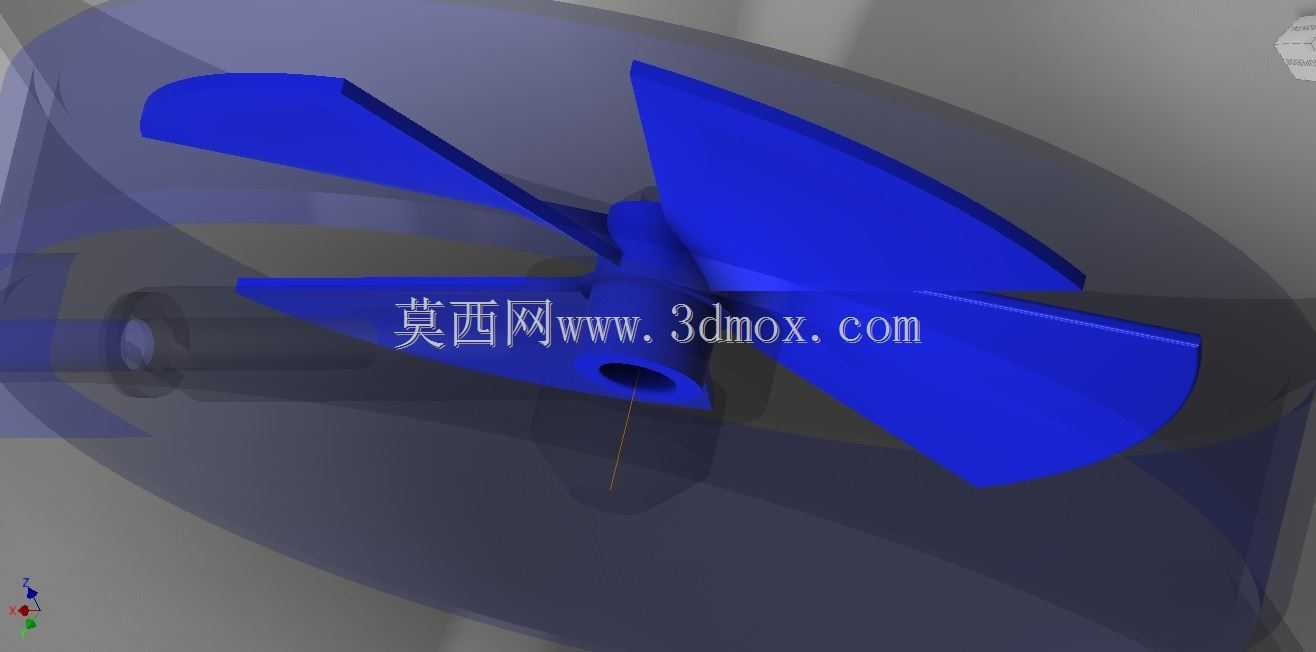

　　涵道本身的翼型截面经过多轮气动迭代，涵道唇口采用圆弧过渡设计，在旋翼下洗气流经过涵道内壁时，可降低气流紊流带来的升力损失，相比同尺寸开放式旋翼，相同转速下静升力可提升18%左右，同时涵道结构可屏蔽旋翼转动的部分气动噪音，在居民区、自然保护区这类对噪音敏感的作业区域，10米距离外的噪音值可控制在55分贝以内，减少作业对周边环境的干扰。动力系统的供能方案预留了氢燃料电池的安装空间，相比常规锂电池，氢燃料电池的能量密度更高，可支持更长的续航时长，供能模块的安装位置设置在中心舱下部，可通过快拆结构实现快速更换，满足连续作业的需求。

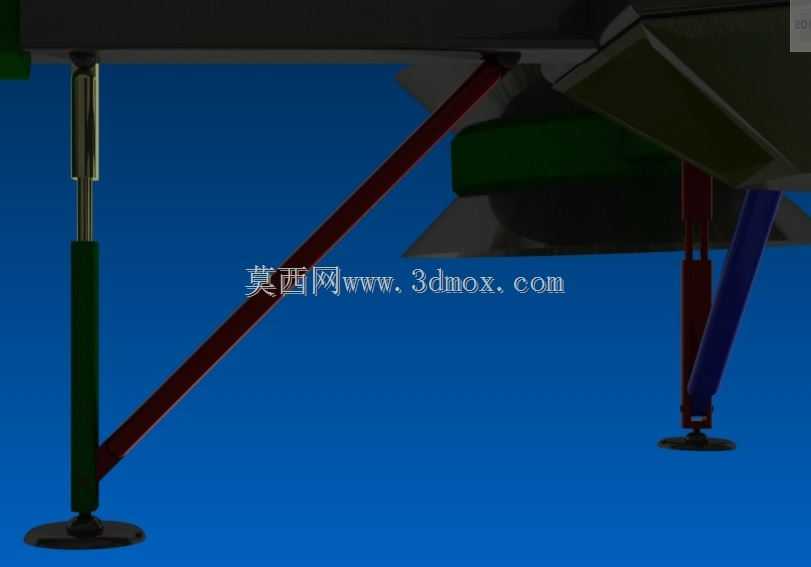

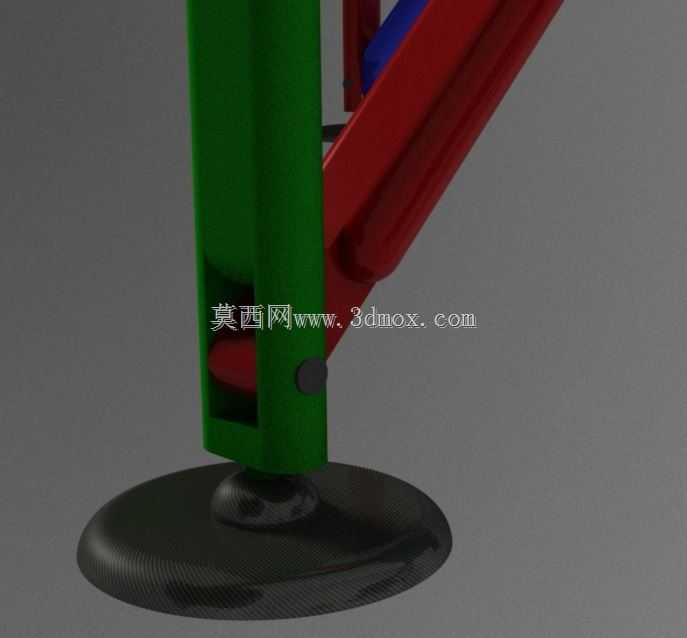

　　后续结构迭代预留了飞行模拟模块、主控制仪表板、乘员座椅的安装接口，可拓展为小型载人飞行验证平台，悬架结构的安装位也做了预留，可通过仿真模块验证不同起降条件下的结构冲击载荷，适配硬地、草地、水面等不同起降场景。起落架采用轻量化支杆构型，布置在相邻涵道的间隙位置，避免遮挡下洗气流路径，同时起落架的高度经过核算，可保证挂载载荷时最低点与地面保持足够的安全距离，避免起降过程中载荷磕碰地面。整机的重心控制在中心舱几何中心下方15mm位置，可提升飞行过程中的姿态稳定性，在遭遇6级以内横风时，姿态修正的响应速度可满足作业悬停的精度要求，悬停位置偏差可控制在0.5米范围内，适配定点采样、定点巡检的作业需求。

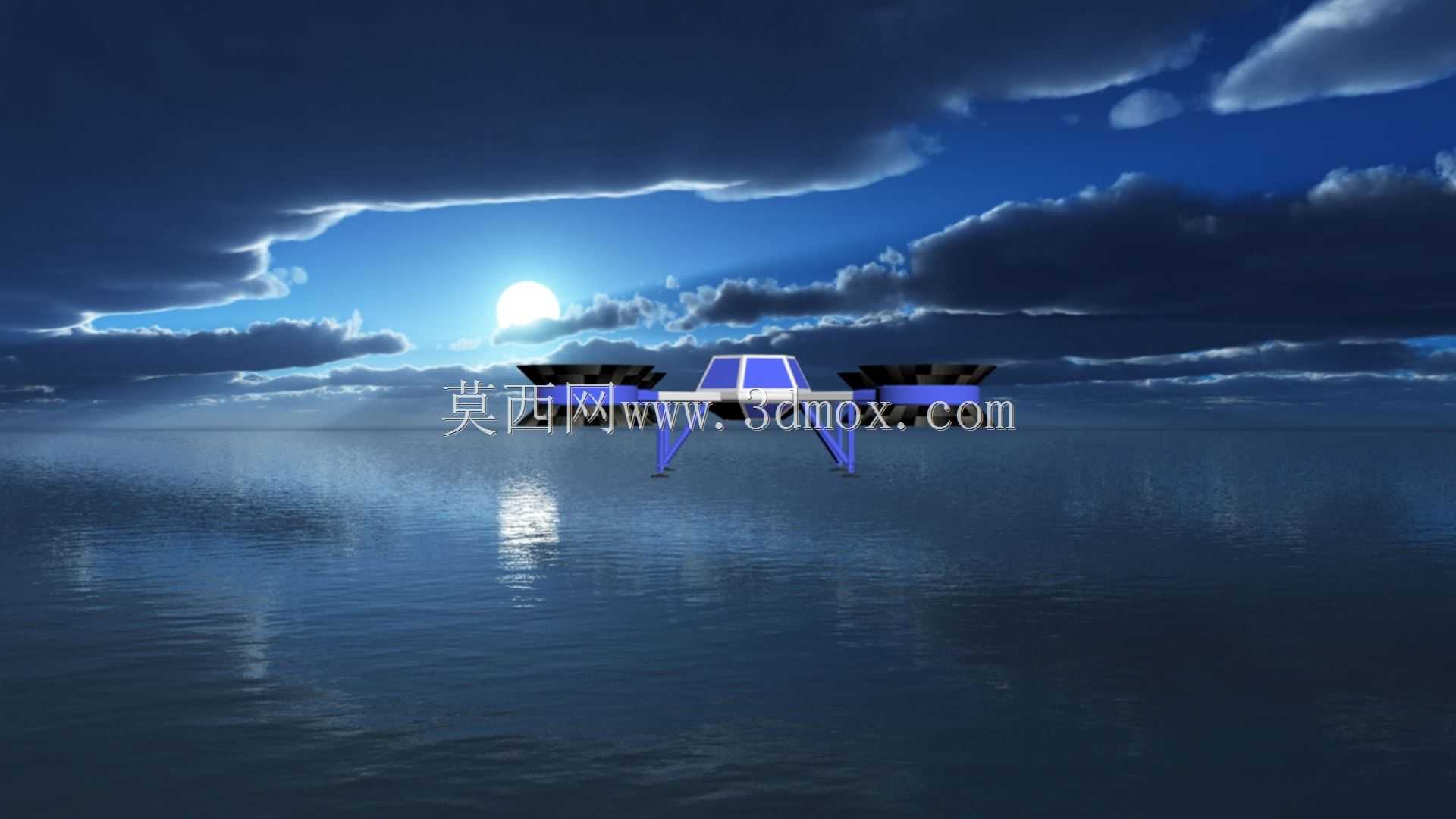

　　从结构强度校核的角度，所有连接节点的载荷均按照最大起飞重量的3倍做冗余设计，涵道壳体采用工程塑料注塑成型的工艺方案，可兼顾结构强度与轻量化要求，支臂与中心舱的连接法兰采用铝合金机加工件，保证反复拆装后的连接精度不会出现衰减。整机的气动布局经过渲染验证，涵道与中心舱的过渡位置做了倒角处理，减少飞行过程中的压差阻力，在平飞状态下，整机的升阻比相比常规开放式四旋翼提升12%左右，可进一步降低动力消耗，延长作业续航时长。
