仿人手指结构仿生机械手结构设计

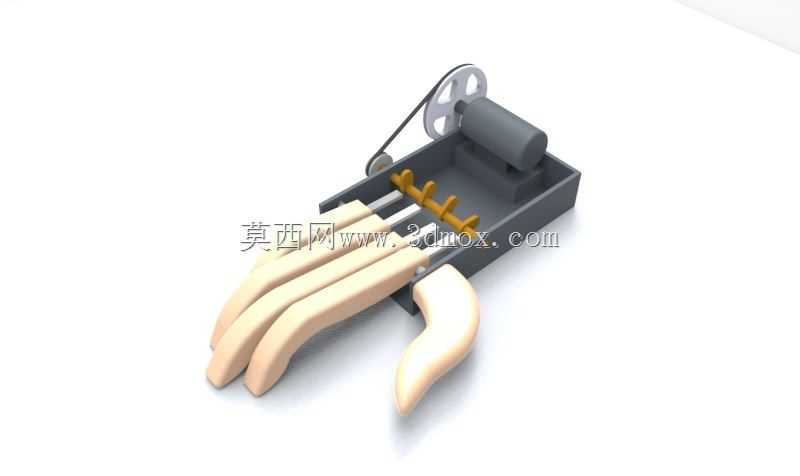

这款仿生机械手的设计核心围绕仿人手的运动逻辑展开，从结构布局上看，手掌基座采用一体化框型承载结构，将驱动组件、传动轮系全部集成在基座腔体内部，没有外露的冗余走线或突兀的外置驱动模块，整体安装边界规整，适配桌面级教学演示平台、轻型仿生操作工位的安装需求，基座底部预留的通用安装孔位可直接对接标准型材支架，不需要额外设计转接法兰，能大幅缩短现场部署的装配周期。

从功能特性来看，该机械手的四指采用分段式指节结构，每根手指的指节转动副都做了限位设计，弯曲角度匹配人手自然抓握的活动范围，拇指单独设置侧摆转动副，可实现与其余四指的对掌动作，能完成柱状物体抓持、薄片物体捏取等基础操作，区别于传统工业夹爪只能完成平行开合的单一动作，这种仿人指节布局能适配更多不规则外形工件的抓取需求，在轻工产品分拣、教学实验演示、科普展品开发这类场景中，不需要频繁更换夹爪治具就能适配不同形状的操作对象。

传动结构上采用了绳轮传动方案，基座内置的驱动辊轮通过传动绳连接各指节的牵引位，绳轮的走线槽做了防脱限位设计，避免高速往复动作时传动绳脱出轮槽引发卡滞，相比齿轮传动的多关节结构，绳轮传动的反向间隙更小，指节动作的跟随性更好，同时整体结构重量更轻，对驱动端的扭矩负载要求更低，不需要选配大扭矩驱动单元就能实现稳定的指节屈伸动作。指节部分采用类人手指的曲面外形设计，接触表面预留了防滑贴层的安装槽位，抓持物体时能增大接触摩擦力，降低光滑工件抓取时的滑脱概率。

设计过程中优先考虑了结构的易维护性，所有指节的转动销轴都采用快拆式卡簧固定，不需要专用工具就能完成指节的拆卸更换，传动绳的张紧机构设置在基座侧面，日常维护时只需要调整张紧螺钉就能补偿传动绳长期使用产生的拉伸形变，不需要拆解整个基座结构。从安装尺寸来看，整体手掌的长宽尺寸与成年人手掌尺寸接近，横向宽度不超过120mm，纵向长度从基座尾端到中指指尖不超过180mm，基座腔体厚度控制在60mm以内，整体占用空间小，既可以作为独立的仿生执行器安装在小型机械臂末端，也可以作为仿生机器人的手部组件直接集成，不需要额外预留过大的安装空间。

在实际应用场景中，这类轻型仿生机械手并不适配大负载的工业搬运工位，更偏向于轻载操作场景，比如教仪行业的机器人教学实训平台，可用来演示多关节协同抓持的运动逻辑；文创科普领域的仿生互动展品，能通过简单的动作实现与参观者的互动；还有轻工行业的小件分拣工位，针对形状不统一的零散小件，相比传统夹爪有更好的适配性。设计时特意将驱动组件全部内置在基座内，没有采用外置舵机分散布置在指节位置的方案，一方面降低了手指部分的重量，提升动作响应速度，另一方面也避免了外置驱动件容易受外界粉尘、杂物磕碰损坏的问题，提升结构在非洁净环境下的运行稳定性。

指节的转动角度限位采用硬限位与软限位结合的思路，结构上每段指节的转动副都设置了凸台限位，避免指节过屈造成结构损坏，同时传动轮的转动范围也匹配指节的最大活动角度，双重限位保障动作运行的安全性。拇指的安装位置做了角度偏移设计，并非与其余四指平行布置，而是偏转一定角度贴合人手拇指的自然生长位置，保障对掌动作时拇指指腹能与其余四指的指腹充分接触，提升捏取细小物体时的稳定性。基座内部的走线槽做了圆角处理，避免传动绳长期往复运动时被锐边磨损，延长传动部件的使用寿命，所有结构件的壁厚都做了均匀化处理，不管是采用3D打印加工还是注塑开模生产，都能避免壁厚不均导致的加工变形问题，适配不同的加工工艺条件，降低小批量试制的成本门槛。
