工业机器人夹持臂结构设计方案

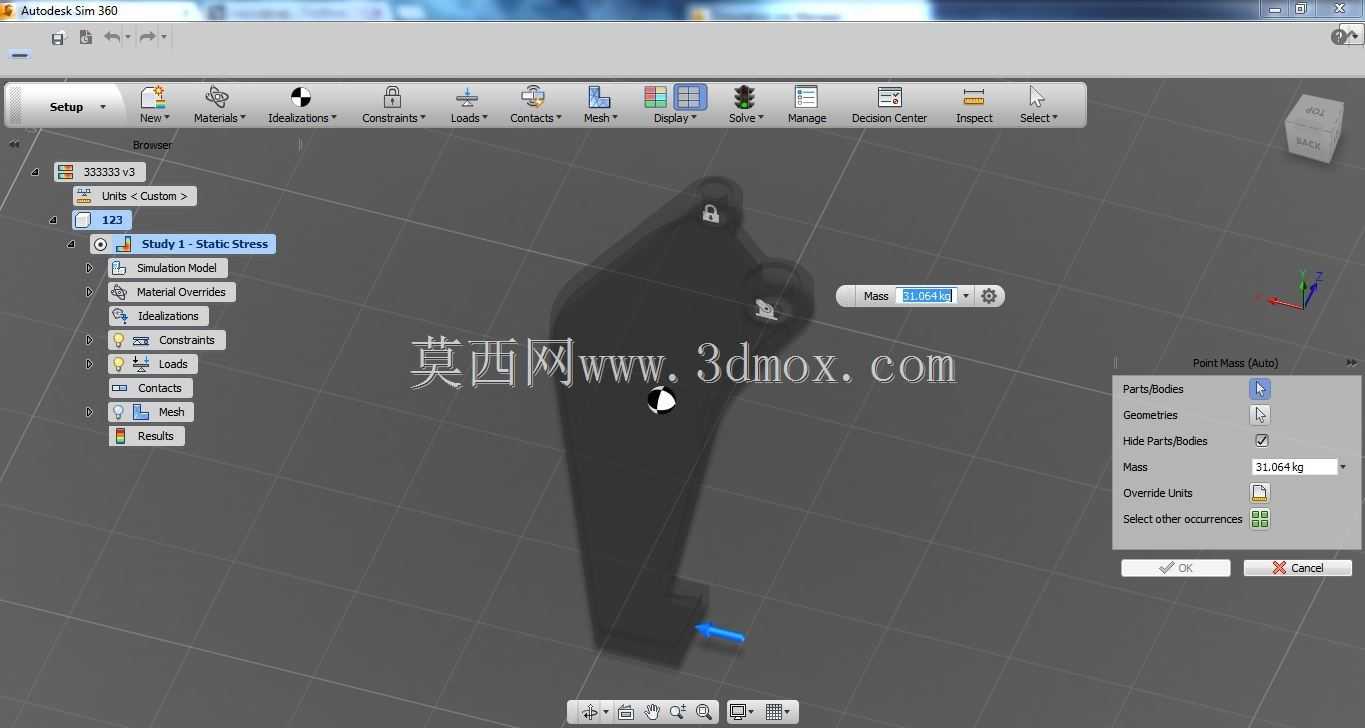

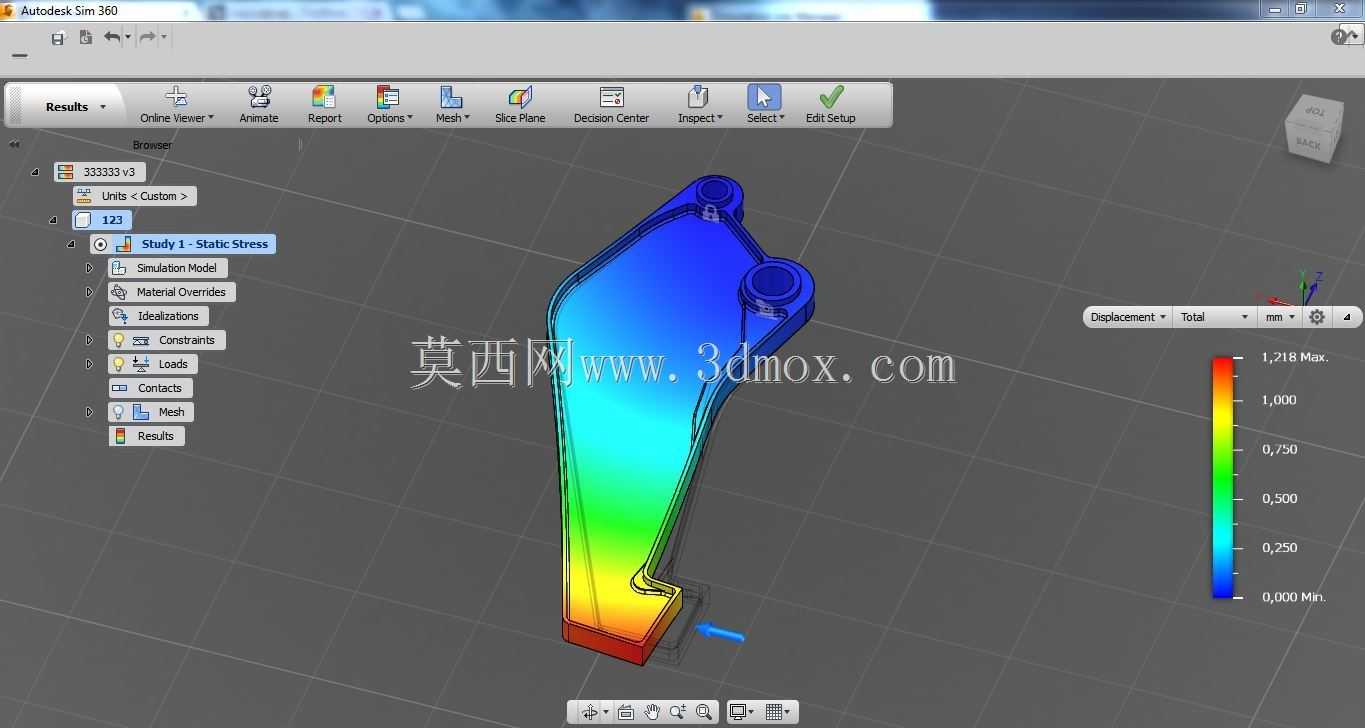

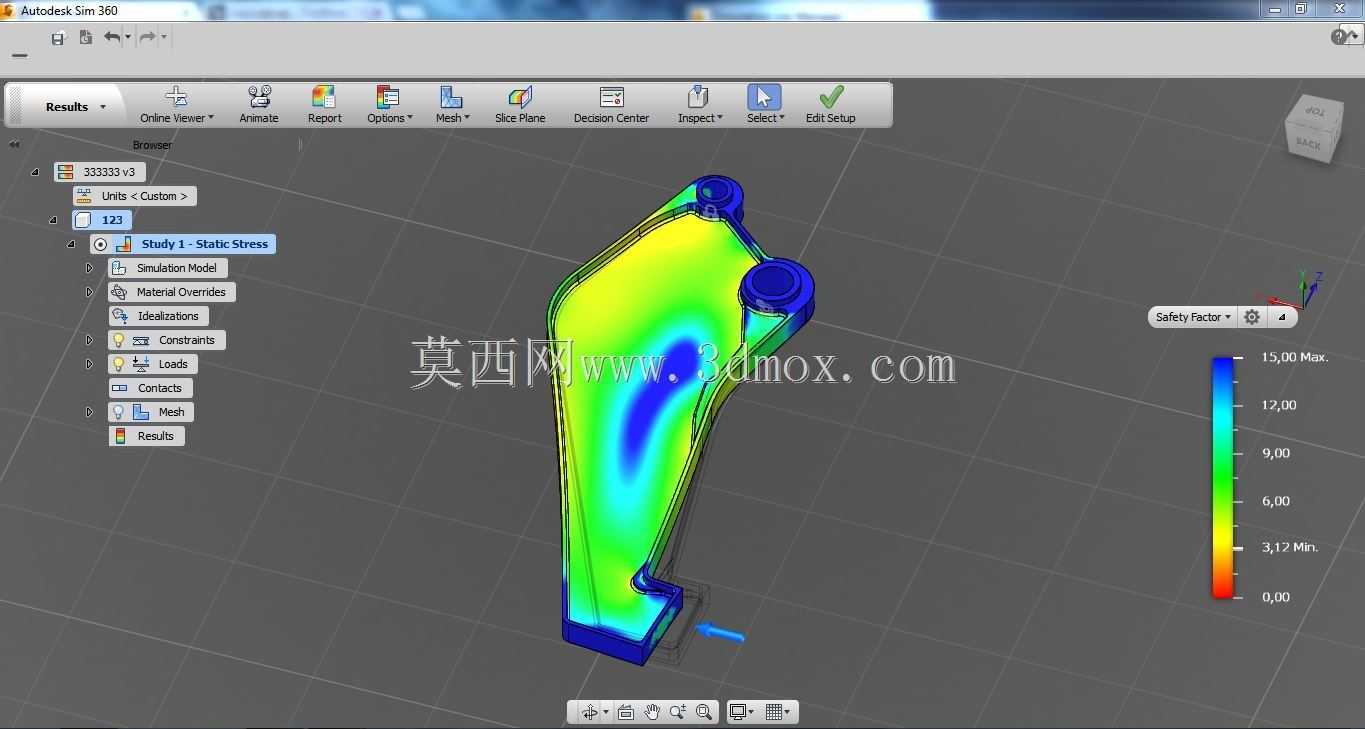

在自动化产线的末端执行场景中，夹持部件的结构合理性直接决定了抓取作业的稳定性与使用寿命，这款夹持臂的设计围绕小负载快速拾取工况展开，适配桌面级工业机器人的末端安装需求，可覆盖3C电子小件装配、轻工产品分拣、实验室样本转运等多类轻载作业场景。从实际使用需求出发，该夹持臂的功能定位是作为末端执行器的承载受力件，一端对接机器人法兰输出端，另一端连接夹爪驱动模块，作业过程中需要承受抓取瞬间的冲击载荷、启停阶段的惯性力以及长时间往复动作的交变应力，因此结构设计阶段优先保证受力路径的顺畅，避免应力集中带来的疲劳失效问题。从结构形态来看，整体采用变截面长臂式设计，靠近安装端的部位做了加厚处理，匹配两个同轴安装孔位，可直接通过螺栓锁紧在机器人末端法兰的对应定位孔上，安装孔的孔位公差按照H7级精度设计，保证装配后臂体与法兰端面的垂直度，避免悬臂状态下出现偏载力矩。臂身从安装端向夹持端逐步收窄，在保证整体抗弯截面模量满足受力要求的前提下，尽可能削减非受力区域的材料余量，既降低了臂体自身重量，减少机器人末端的负载冗余，也能提升往复动作的响应速度，适配高速分拣场景下的快节拍作业要求。从受力优化的角度，设计阶段通过有限元仿真对臂体的应力分布做了多轮迭代，从仿真云图可以看到，臂身中部的应力过渡均匀，安装孔周边、臂身弯折处等应力集中区域通过圆弧过渡做了应力缓释处理，最大应力值远低于所选铝合金材料的屈服强度，安全系数预留充足，即使在1.5倍额定负载的冲击工况下，也不会出现塑性变形。夹持端的结构做了卡槽式设计，可快速适配不同规格的气动夹爪、电动夹爪模块，不需要额外加工转接板，降低了现场换型的调整成本，夹持端的定位面做了铣平处理，保证夹爪安装后与臂体的平行度，避免抓取过程中出现夹爪偏斜导致的工件脱落问题。安装边界方面，该夹持臂的回转半径控制在合理范围内，作业过程中不会与机器人周边的护栏、输送线等设备产生干涉，臂体的厚度尺寸经过优化，在狭窄工位的作业场景下也能顺利伸入工装夹具的间隙完成取放动作。不同于重载夹持臂的粗壮设计，这款结构走轻量化路线，所有棱边都做了倒角处理，既避免了装配调试过程中锐边划伤操作人员，也能减少动作过程中剐蹭周边设备线缆、工件表面的风险。从实际应用反馈来看，这类结构简单的夹持臂维护成本极低，没有复杂的内嵌油路、电路结构，日常只需要定期检查安装螺栓的预紧力即可，适合在大批量部署的自动化产线上推广使用，针对不同的负载需求，只需要调整臂身的厚度尺寸或者更换更高强度的材料，就能快速衍生出适配不同工况的系列化型号，不需要对整体结构做颠覆性修改，设计复用性较强。
