直列四缸内燃发动机曲柄连杆结构

项目分类:机械图纸 发布时间:2021-11-01 ID:355510
  • 直列四缸内燃发动机曲柄连杆结构
  • 直列四缸内燃发动机曲柄连杆结构
  • 直列四缸内燃发动机曲柄连杆结构
  • 直列四缸内燃发动机曲柄连杆结构
  • 直列四缸内燃发动机曲柄连杆结构
  • 直列四缸内燃发动机曲柄连杆结构
  • 直列四缸内燃发动机曲柄连杆结构
  • 直列四缸内燃发动机曲柄连杆结构
  • 直列四缸内燃发动机曲柄连杆结构

这套直列四缸内燃动力核心结构,是当前民用燃油乘用车领域应用占比最高的动力构型,覆盖从1.0L小排量自吸机型到2.0T高增压性能机型的绝大多数民用装车场景,除传统燃油乘用车外,还可适配轻型载货车辆、小型工程作业机组、固定动力输出泵站等需要持续稳定动力输出的设备场景。整套结构的核心功能是完成燃料化学能到曲轴旋转机械能的转换,通过四个气缸按固定相位差交替做功,抵消单缸往复运动的二阶惯性力,让动力输出过程更平顺,相比同排量三缸结构,怠速工况下的振动幅度可降低40%以上,更适合对NVH表现有要求的乘用场景。

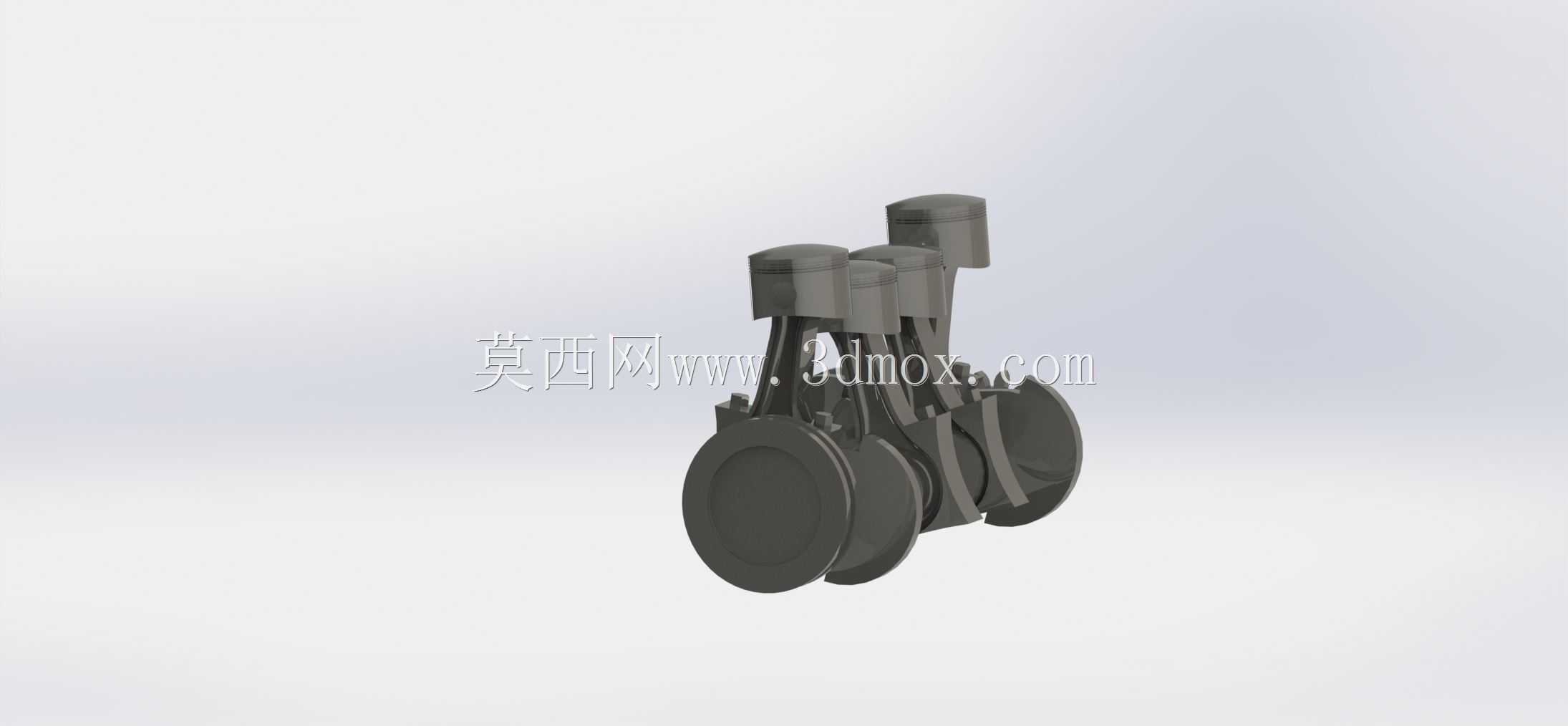

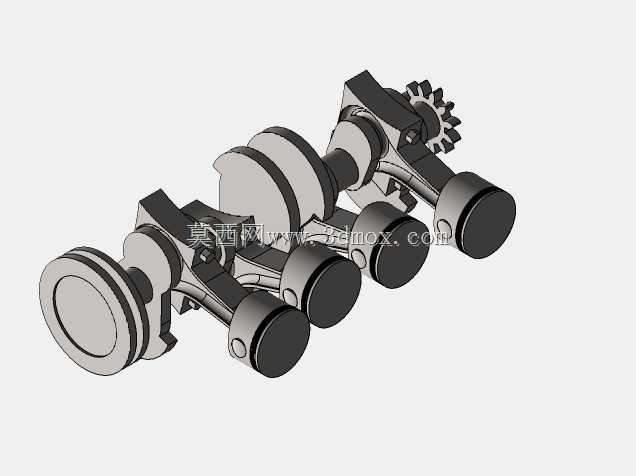

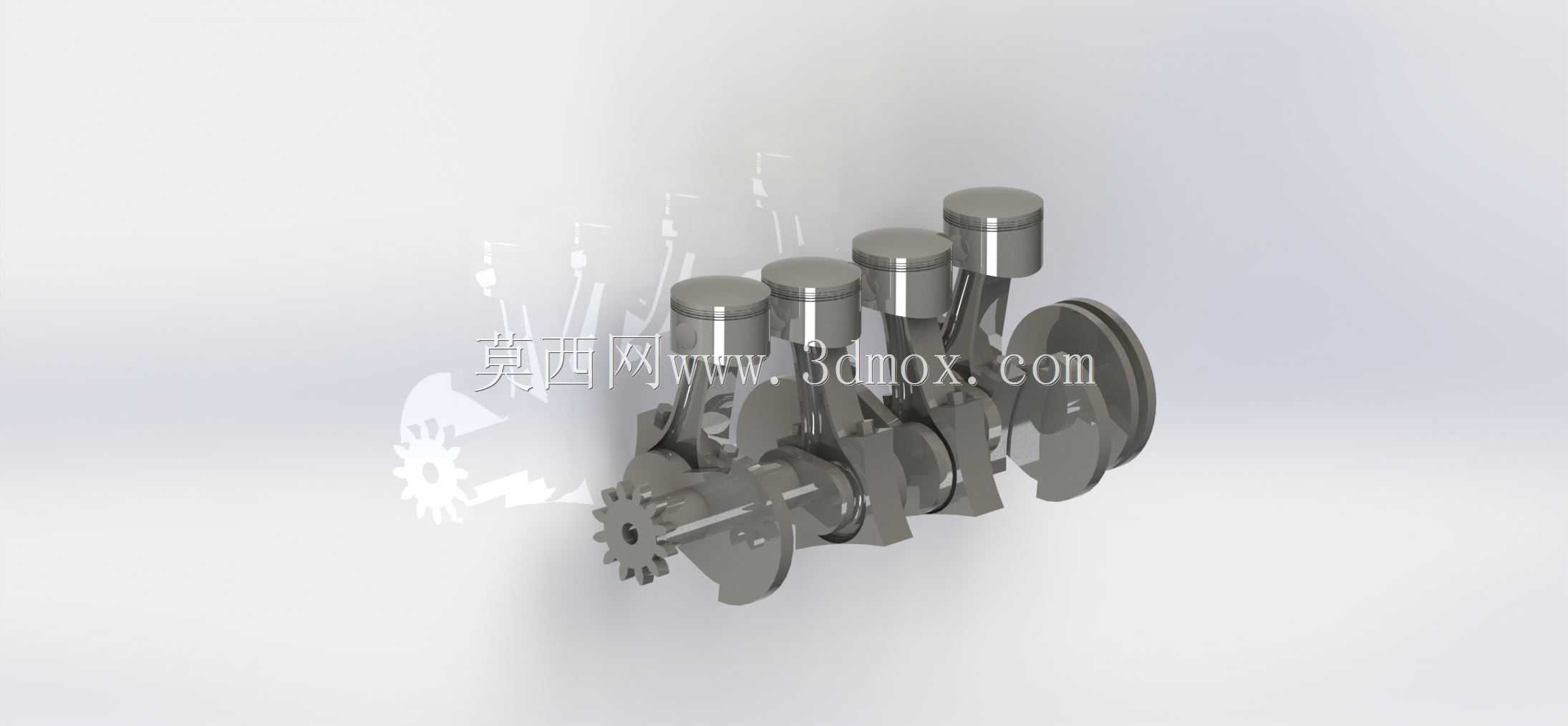

从结构设计逻辑来看,整套模型完整还原了量产机型的核心运动副配合关系:四个活塞沿气缸中心轴线做往复直线运动,通过活塞销与连杆小头端铰接,连杆大头端采用剖分式结构配套轴瓦抱紧曲轴连杆轴颈,曲轴采用全支撑设计,每个连杆轴颈两侧都设置主轴颈承载,对应1-3-4-2的常规做功顺序,相邻做功气缸的连杆轴颈相位差为180度,保证任意时刻都有至少一个气缸处于做功行程,避免动力输出出现断档。曲轴前端集成正时驱动齿轮与启动机啮合齿圈,后端预留飞轮安装法兰与动力输出接口,可直接匹配手动或自动变速器的输入轴连接尺寸。

建模过程中严格遵循量产机型的安装边界约束:四个气缸的中心距按照常规量产机型的78mm-92mm区间取通用化设计值,活塞行程与缸径的比值设定为1.05-1.15的常规民用机型区间,既保证低转速下的扭矩输出特性,也兼顾高转速区间的充气效率。连杆的长短参数按照0.28-0.32的连杆比取值,平衡活塞侧推力与曲轴箱整体高度的矛盾,避免活塞换向时对气缸壁产生过大的敲击载荷。曲轴的平衡块按照完全平衡法设计,每个曲柄臂对应的平衡块质量可抵消对应连杆大头与活塞组件的旋转惯性力与往复惯性力一阶分量,无需额外加装平衡轴即可满足常规乘用车型的振动控制要求。

在实际工程应用中,这套结构的建模精度可直接用于教学演示、原理验证、新机型概念设计阶段的结构干涉检查:运动仿真过程中可清晰观测活塞在上止点、下止点的换向过程,连杆在不同曲轴转角下的摆角变化,以及曲轴各轴颈的载荷传递路径,可用于验证配气机构正时匹配、点火提前角标定的基础逻辑,也可作为外围附件(进排气系统、冷却系统、润滑系统)设计的装配基准。整套结构的所有配合面都预留了量产机型的常规公差带间隙:活塞与气缸壁的配合间隙按照铝合金活塞配铸铁缸套的常规值设定,连杆大头与曲轴连杆轴颈的间隙匹配常规轴瓦的油膜厚度要求,曲轴轴向间隙设定在0.1mm-0.3mm的常规区间,保证热机状态下零件膨胀后不会出现运动卡滞。

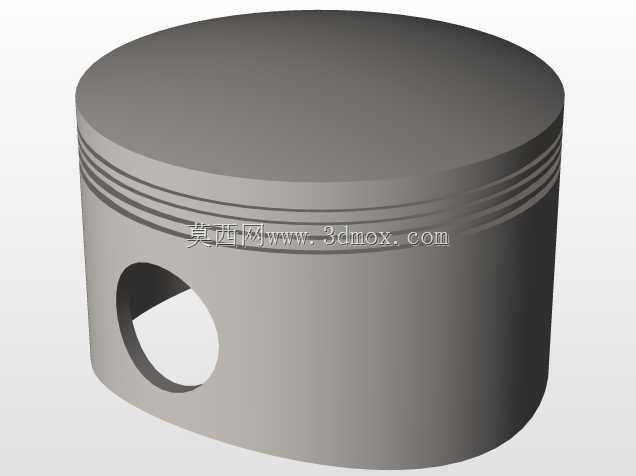

从安装适配角度,这套结构的整体外形尺寸按照横置前驱车型的机舱布局约束设计,曲轴中心到气缸盖安装面的高度、油底壳安装面的下沉量、前端轮系的布置空间都符合主流A级车的机舱边界,可直接适配多数横置平台的动力舱安装点,也可通过调整气缸中心距、活塞行程参数,衍生出不同排量的变型机型,满足不同功率等级的动力需求。结构中所有受力部件的截面形状都参考量产机型的强度设计:活塞裙部设置导向型面,连杆杆身采用工字形截面提升抗弯强度,曲轴圆角处设置滚压强化的工艺结构,避免应力集中导致的疲劳断裂,完全符合量产机型的结构强度设计逻辑。
