螺旋弹簧式液压阻尼减震器结构设计

项目分类:机械图纸 发布时间:2021-11-01 ID:355709
  • 螺旋弹簧式液压阻尼减震器结构设计
  • 螺旋弹簧式液压阻尼减震器结构设计
  • 螺旋弹簧式液压阻尼减震器结构设计
  • 螺旋弹簧式液压阻尼减震器结构设计
  • 螺旋弹簧式液压阻尼减震器结构设计
  • 螺旋弹簧式液压阻尼减震器结构设计
  • 螺旋弹簧式液压阻尼减震器结构设计

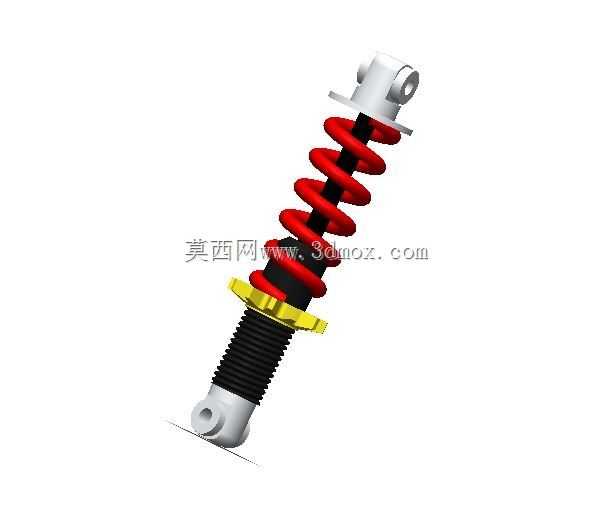

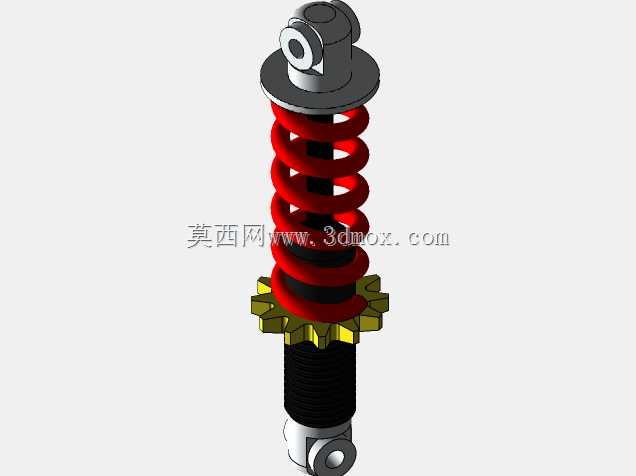

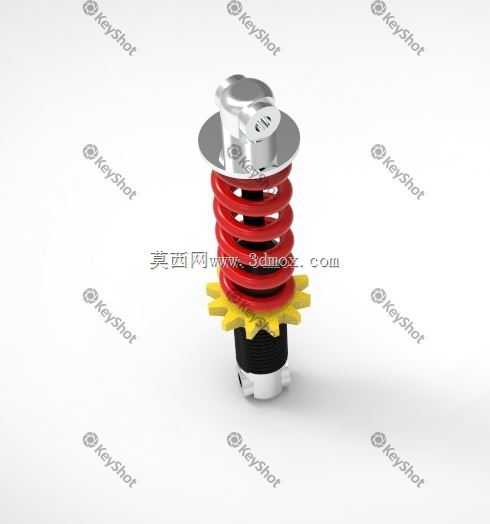

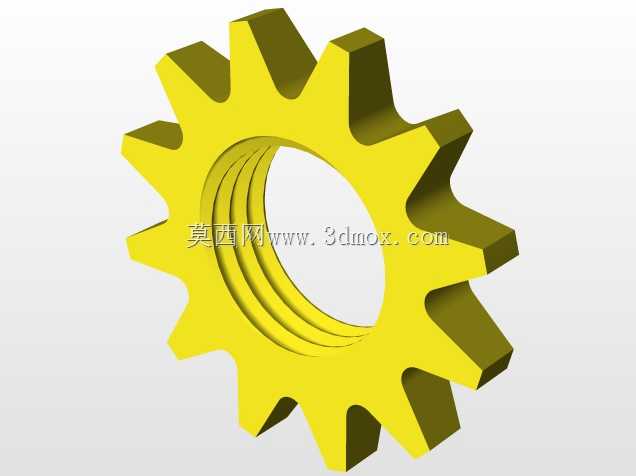

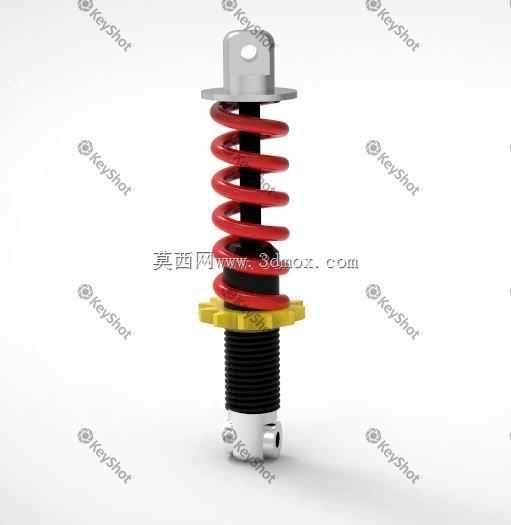

这类螺旋弹簧搭配液压阻尼结构的减震元件,目前在乘用车辆悬架、小型非道路移动机械、工业设备隔振平台上都有广泛应用,核心作用是吸收设备运行或路面传递过来的冲击脉冲,避免刚性冲击直接传递到主体结构上,同时抑制冲击带来的往复余振,保证设备运行稳定性或者驾乘平顺性。从结构设计逻辑来看,该减震器采用同轴集成布局,将阻尼芯轴、螺旋弹簧、调节锁止机构、上下安装端整合在同一轴线上,最大化压缩径向安装空间,适配多数紧凑安装位的布局需求。上端采用单吊耳铰接结构,铰接孔内预留了衬套安装位,安装时可搭配橡胶衬套抵消部分横向窜动,避免铰接点出现刚性磕碰,同时适配安装端的小幅角度偏转,降低安装对位的精度要求;下端采用外螺纹柱搭配锁紧螺母的结构,可根据实际安装间距调整整体伸出长度,适配不同车型或设备的悬架行程预留需求,螺纹段下方同样设置了铰接安装孔,与上端形成双铰接的安装约束,保证减震器只承受轴向的拉压载荷,避免侧向力直接作用在阻尼芯轴上,延长密封件与阻尼结构的使用寿命。螺旋弹簧选用等节距圆柱螺旋弹簧设计,弹簧钢丝直径、中径、有效圈数的匹配经过刚度校核,静态预压状态下可承担对应额定载荷的支撑作用,冲击压缩过程中弹簧刚度保持线性区间,不会出现刚度突变导致的冲击感突兀问题;弹簧上下两端都设置了弹簧座,上端弹簧座与阻尼筒上端盖集成,下端弹簧座搭配齿形调节环,转动调节环即可调整弹簧预压缩量,从而适配不同载荷下的初始支撑高度,满足不同负载场景的调校需求。阻尼结构采用液压筒式设计,阻尼芯轴与外筒之间设置了多道密封结构,既防止液压油泄漏,也阻挡外界粉尘、泥水进入阻尼腔内部;阻尼阀系设置在芯轴下端,拉伸与压缩行程分别对应不同的阻尼孔通流面积,压缩行程阻尼值相对偏小,可快速吸收冲击能量,拉伸行程阻尼值偏大,能够快速抑制弹簧的往复弹跳,避免出现多次余振。外形尺寸方面,整体最大外径由弹簧中径加两倍钢丝直径决定,安装时需要预留足够的径向间隙,避免弹簧压缩过程中与周边部件发生剐蹭;总行程由阻尼筒的有效伸缩长度决定,安装时需要保证极限压缩状态下减震器还有10%左右的剩余行程,极限拉伸状态下阻尼芯轴不会从筒体内脱出,避免硬限位冲击损坏结构。实际选型应用中,需要根据承载重量、冲击频率、允许的动挠度值匹配对应刚度的弹簧与阻尼系数的阻尼阀,同时核对上下安装点的铰接孔尺寸、安装间距范围是否适配设备的安装边界;建模过程中需要重点关注弹簧并圈长度、阻尼筒伸缩极限位置、调节环的螺纹配合尺寸,避免运动仿真过程中出现干涉问题,同时要给密封件、衬套等外购标准件预留准确的安装槽位,保证后续工程图输出时尺寸可直接用于生产参考。这类减震器相比钢板弹簧类缓冲元件,占用空间更小,阻尼与弹簧参数匹配灵活,调校空间更大,既可以用于车辆悬架系统的震动缓冲,也可以用于工业风机、水泵等旋转设备的隔振安装,还能适配小型工程机械的操作室隔振,应用场景覆盖范围较广。
