带推钉结构的两板式简易注塑模具

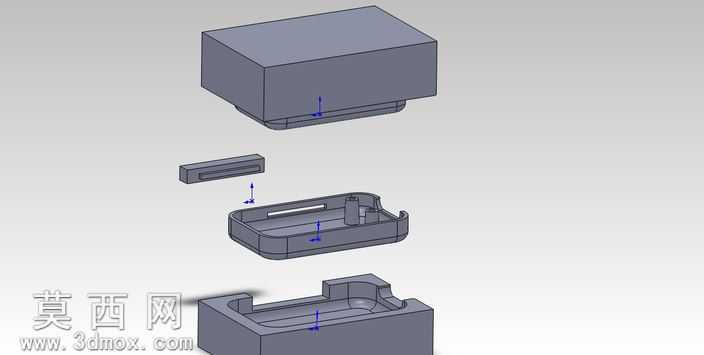

本套模具采用三维建模软件完成全参数化设计，整体为典型的两板模简易结构，配套独立推钉零件实现成型后制品的平稳顶出，整体结构精简无冗余设计，适配小型盒状塑胶制品的注塑成型需求。建模过程中严格遵循注塑模具设计规范，首先完成成型制品的外形与内腔尺寸提取，基于制品的分型面特征完成型腔与型芯的拆分设计，型腔部分对应制品的外表面成型区域，型芯部分对应制品的内凹内腔成型区域，两者合模后形成封闭的成型腔体，尺寸公差控制在注塑成型常规精度范围内，可适配通用小型注塑机的装夹参数。模型渲染阶段采用统一的金属钢材材质表现模具各组件，通过哑光金属质感还原模具钢的真实加工表面效果，搭配三维建模环境的标准坐标系标识，清晰展示各组件的装配定位关系，爆炸视图状态下可直观区分型腔模块、型芯模块、独立推钉零件的各自形态与装配位置，方便使用者快速理解模具的开合模逻辑与顶出动作路径。结构设计上，整套模具分为上下两个核心主体部分，上侧为型腔固定板与型腔镶件的组合体，下侧为型芯固定板与型芯镶件的组合体，独立设置的长条状推钉零件布置在型芯侧的对应位置，开模后可通过推钉的直线顶出动作，将包裹在型芯上的成型制品平稳推出，避免制品顶出过程中出现变形、顶白等成型缺陷，推钉的安装位置避开了制品的外观面区域，保证成型后制品的外观质量符合要求。设计思路上优先考虑结构的易加工性与装配便捷性，所有分型面均采用平直分型设计，无复杂的侧向抽芯、斜顶等特殊结构，大幅降低了模具的加工难度与制造成本，适合小批量试制类塑胶产品的生产使用，各组件之间的定位基准统一，装配时可通过边角定位实现快速合模对位，减少装配调试的时间成本。模型完整还原了模具各组件的真实形态，无缺失的结构特征，可直接用于模具结构教学、加工参考或者二次设计修改，各零件之间的装配间隙符合模具设计的常规要求，不存在干涉错位等问题，能够直观展示简易两板模搭配推钉顶出的完整结构逻辑。
