块体与刚性板碰撞仿真分析模型

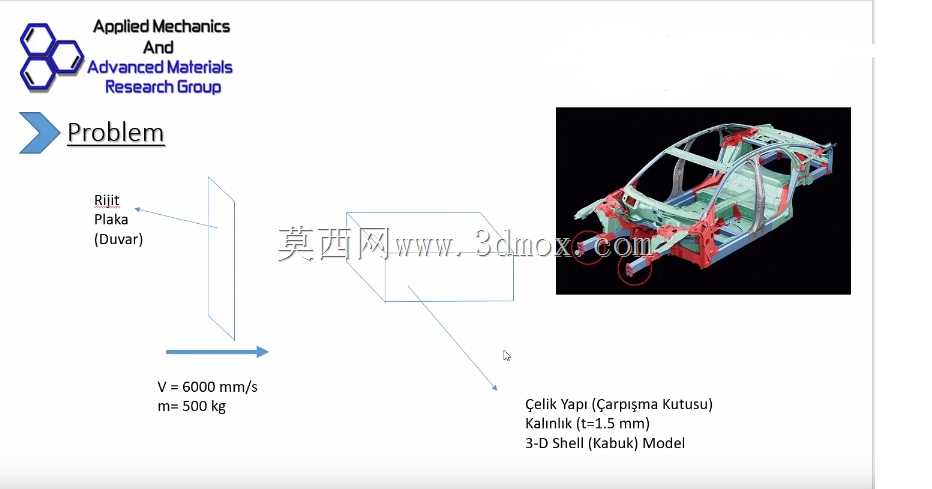

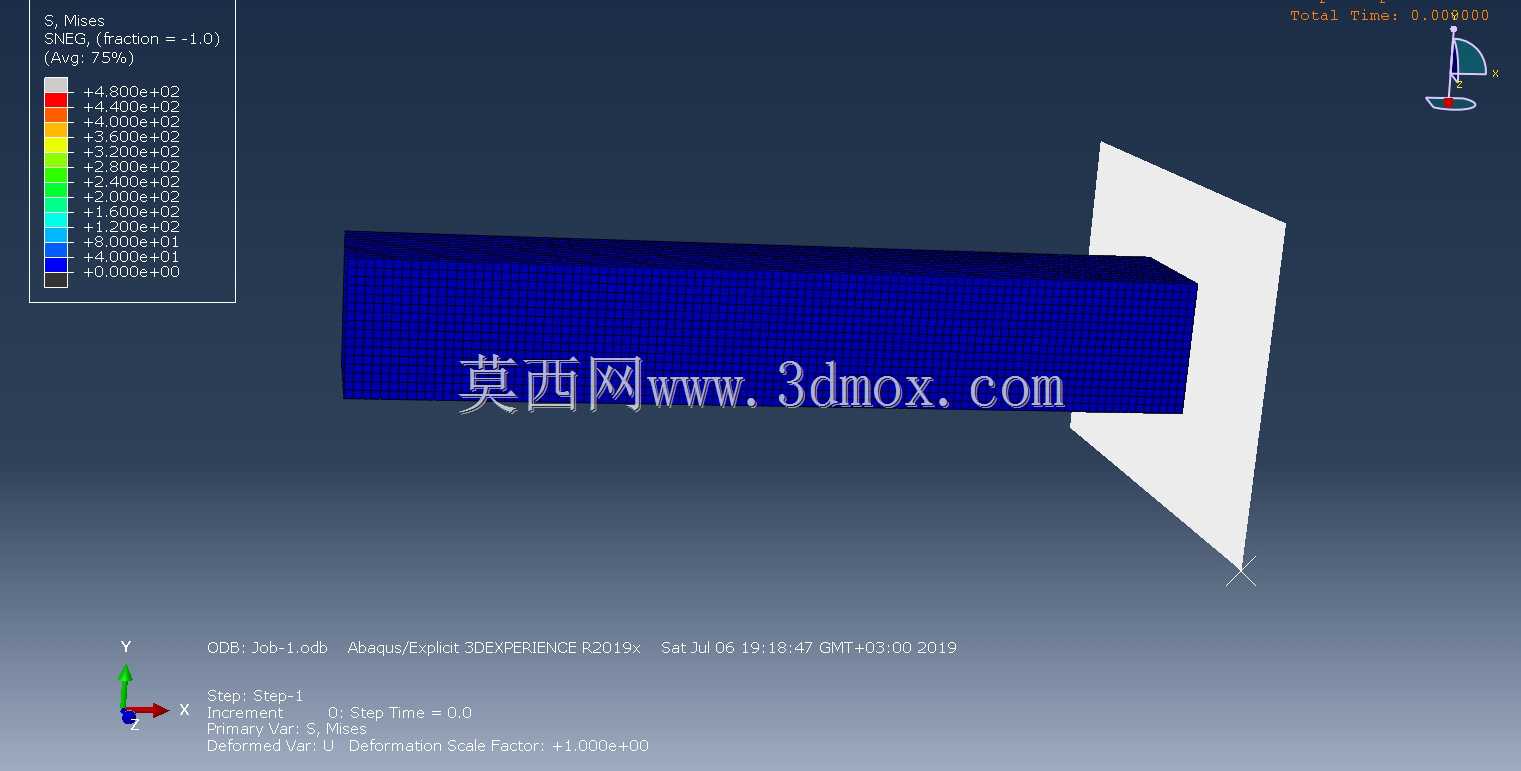

　　在结构耐撞性验证、工业设备抗冲击设计的实际工程场景中，碰撞类仿真分析是提前预判结构失效风险、优化部件参数的核心手段，这类仿真模型的搭建，往往需要兼顾接触定义的准确性、材料本构的匹配度以及边界条件的合理性，才能输出具备工程参考价值的应力、变形结果。本次涉及的碰撞仿真模型，还原了运动块体朝向固定刚性板冲击的完整工况，建模过程中首先完成了两个核心部件的几何构建：运动件为等截面长方体块体，刚性板采用薄壳结构简化，在保证计算精度的前提下减少不必要的网格数量，平衡仿真效率与结果可靠性。材料赋值环节，运动块体选用工程领域常用的结构钢材料，定义为弹塑性、各向同性的均质材料，匹配实际金属构件的力学响应特性，刚性板则设置为刚体属性，

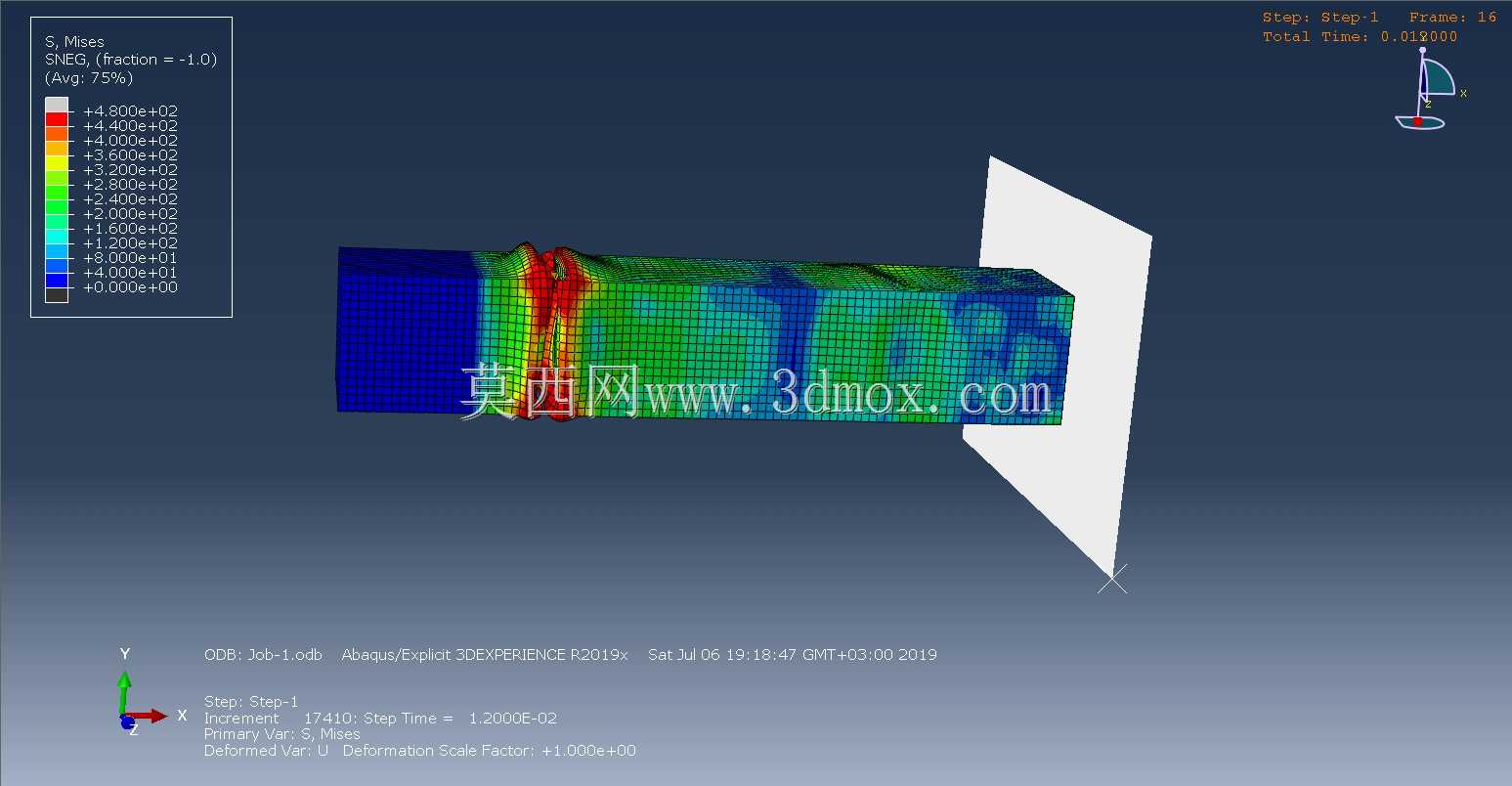

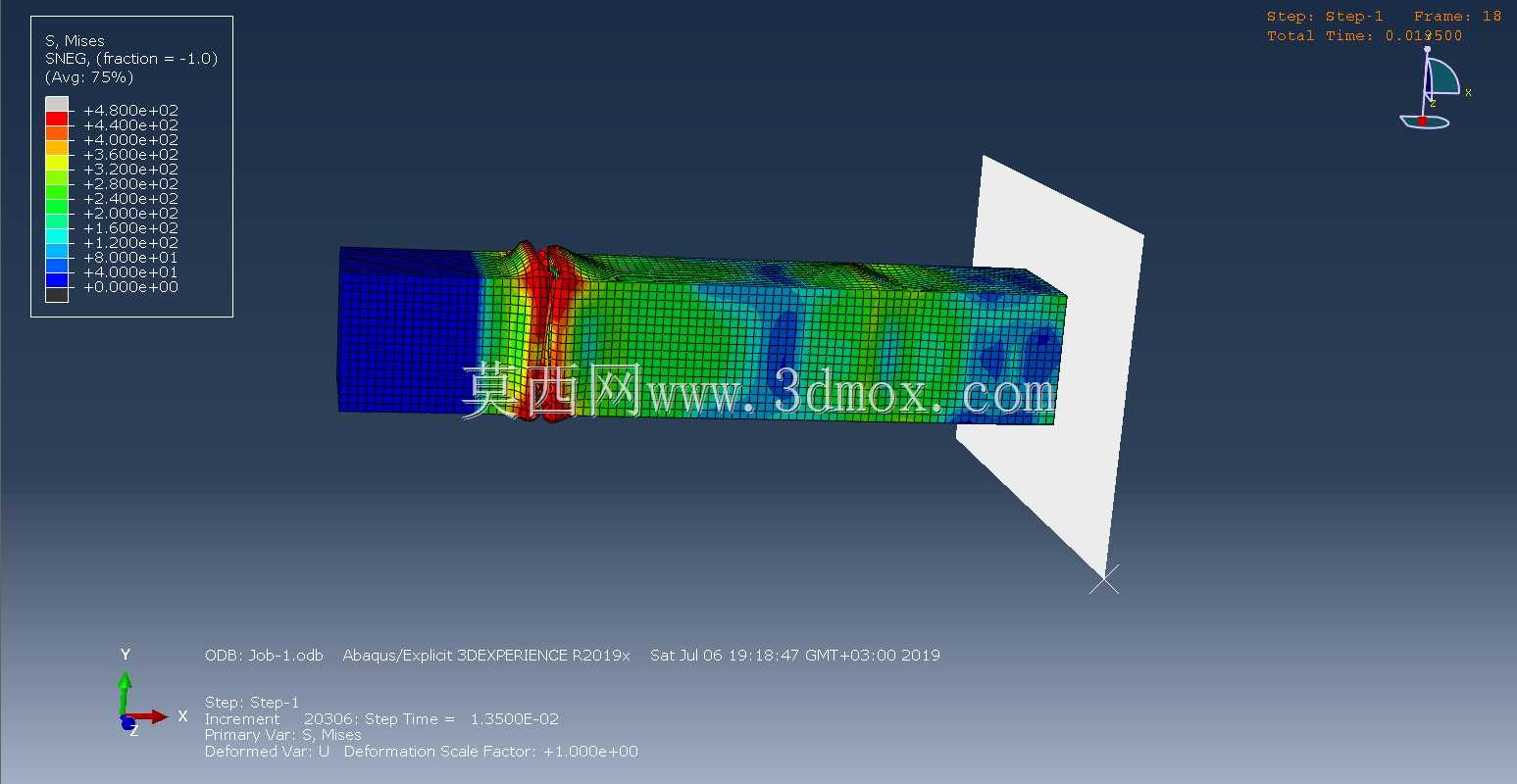

　　约束全部自由度以模拟固定的刚性碰撞面，避免碰撞过程中靶件出现非预期变形干扰结果。接触设置上，在块体与刚性板的接触对之间定义了符合实际金属干摩擦工况的摩擦系数，确保碰撞过程中切向力的传递符合真实物理规律，不会出现接触穿透、摩擦力异常的仿真失真问题。载荷与初始条件设置阶段，给运动块体赋予沿碰撞方向的恒定初始速度，同时按实际工况匹配块体的质量参数，块体的壳体厚度按常规薄壁结构件的设计取值，保证冲击能量与实际工程场景中的低速冲击工况匹配。网格划分时，对块体可能出现应力集中的碰撞接触区域进行网格加密，非关键区域适当放宽网格尺寸，整体采用六面体结构化网格提升计算收敛性，应力输出选用工程中常用的von Mises等效应力作为评判指标，

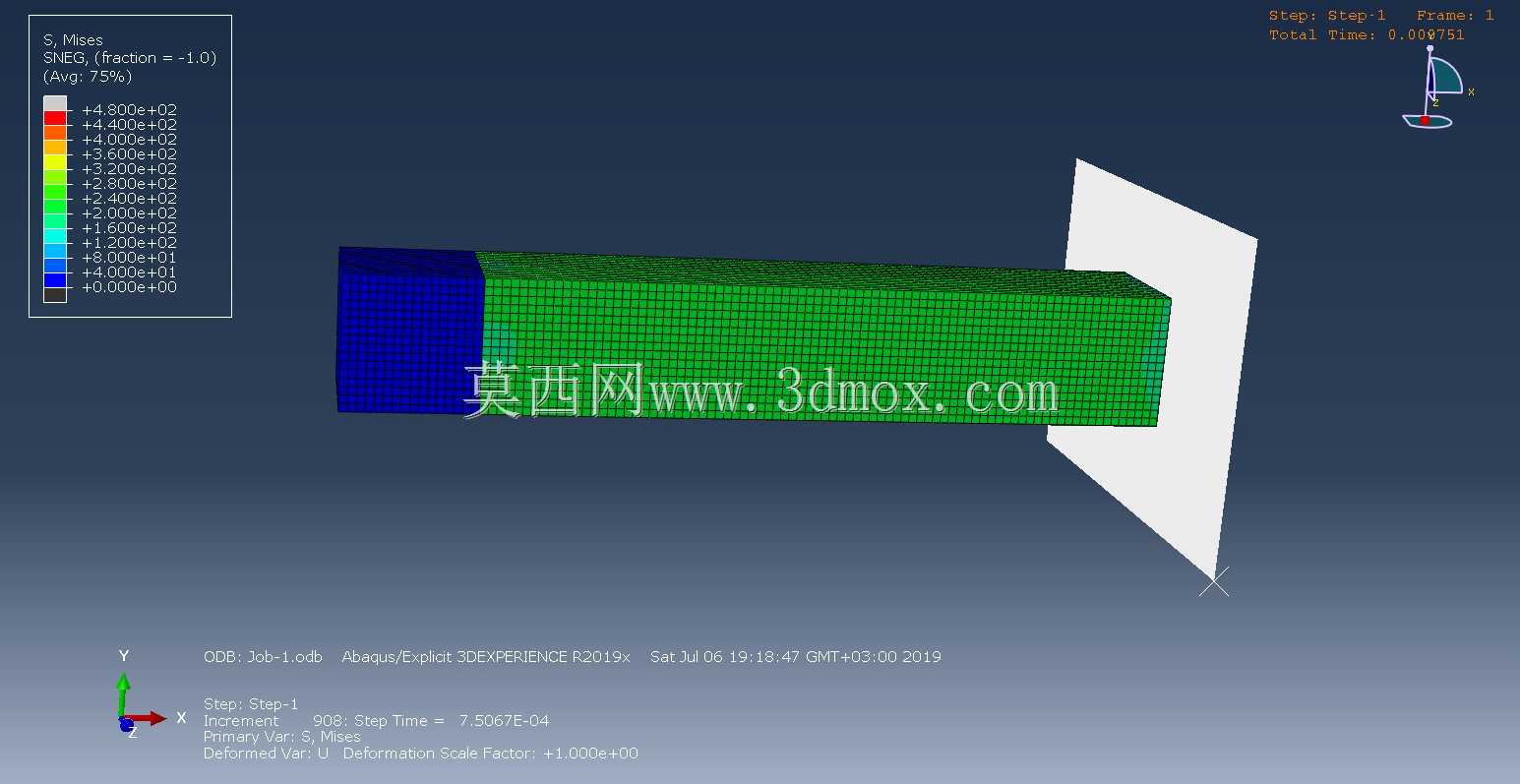

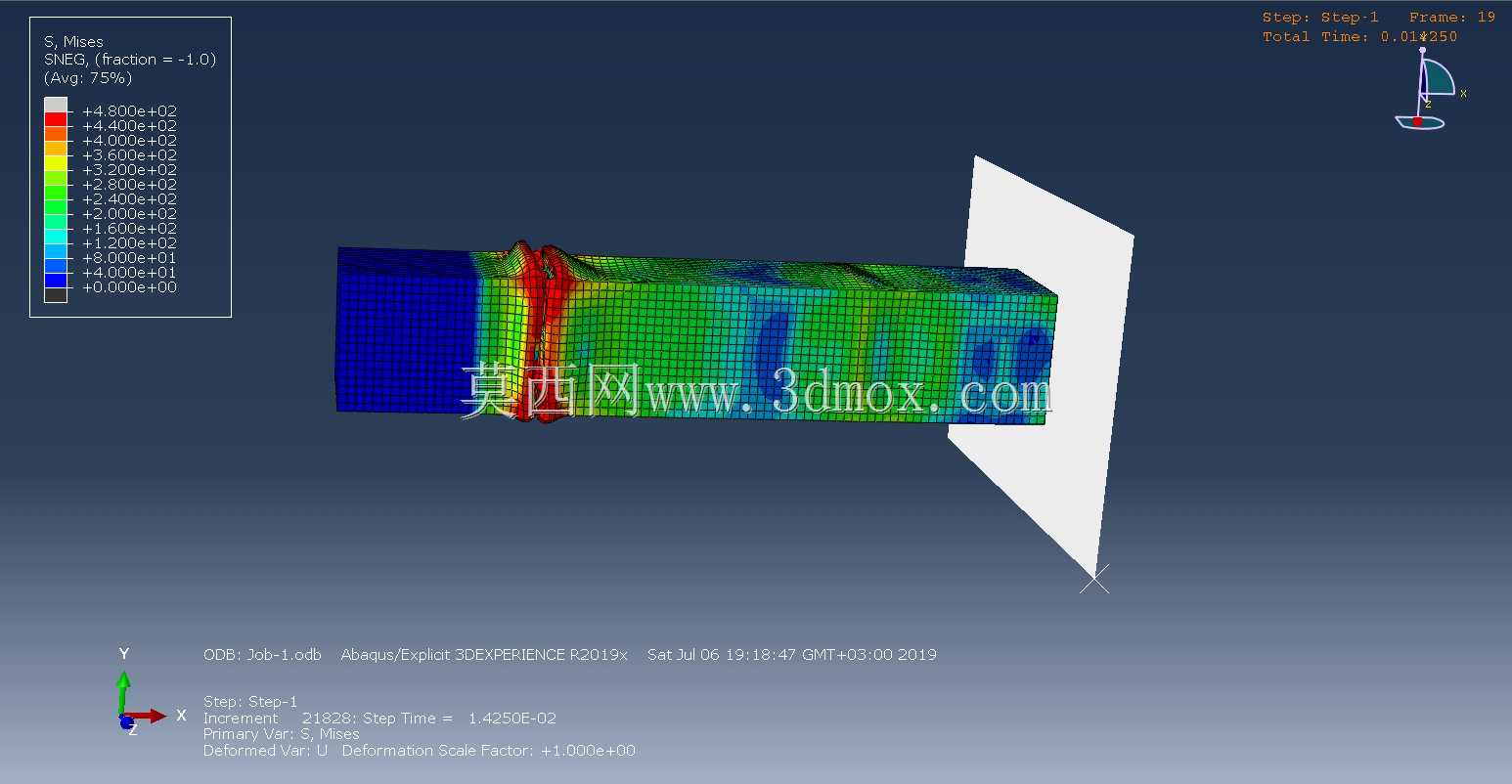

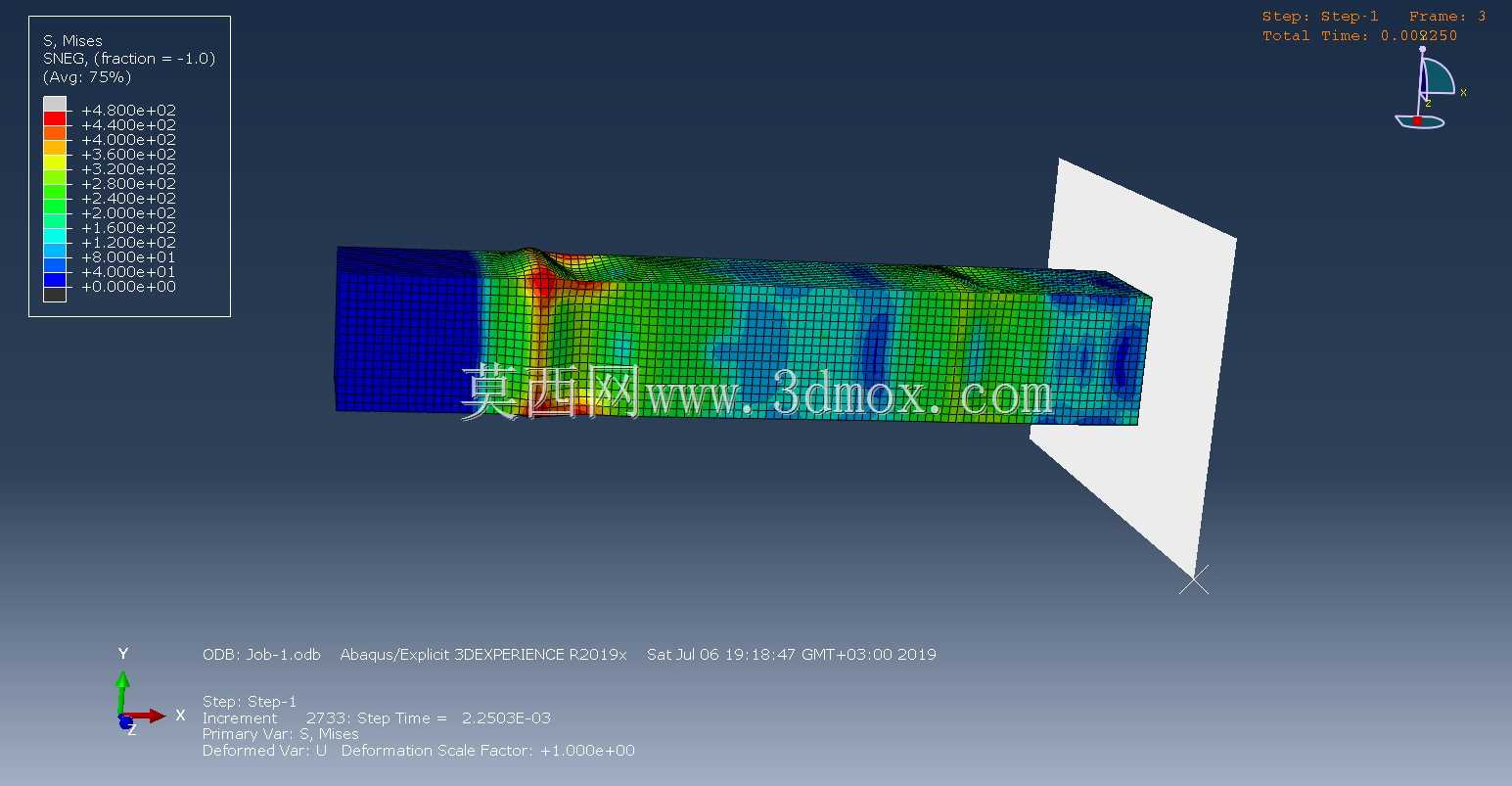

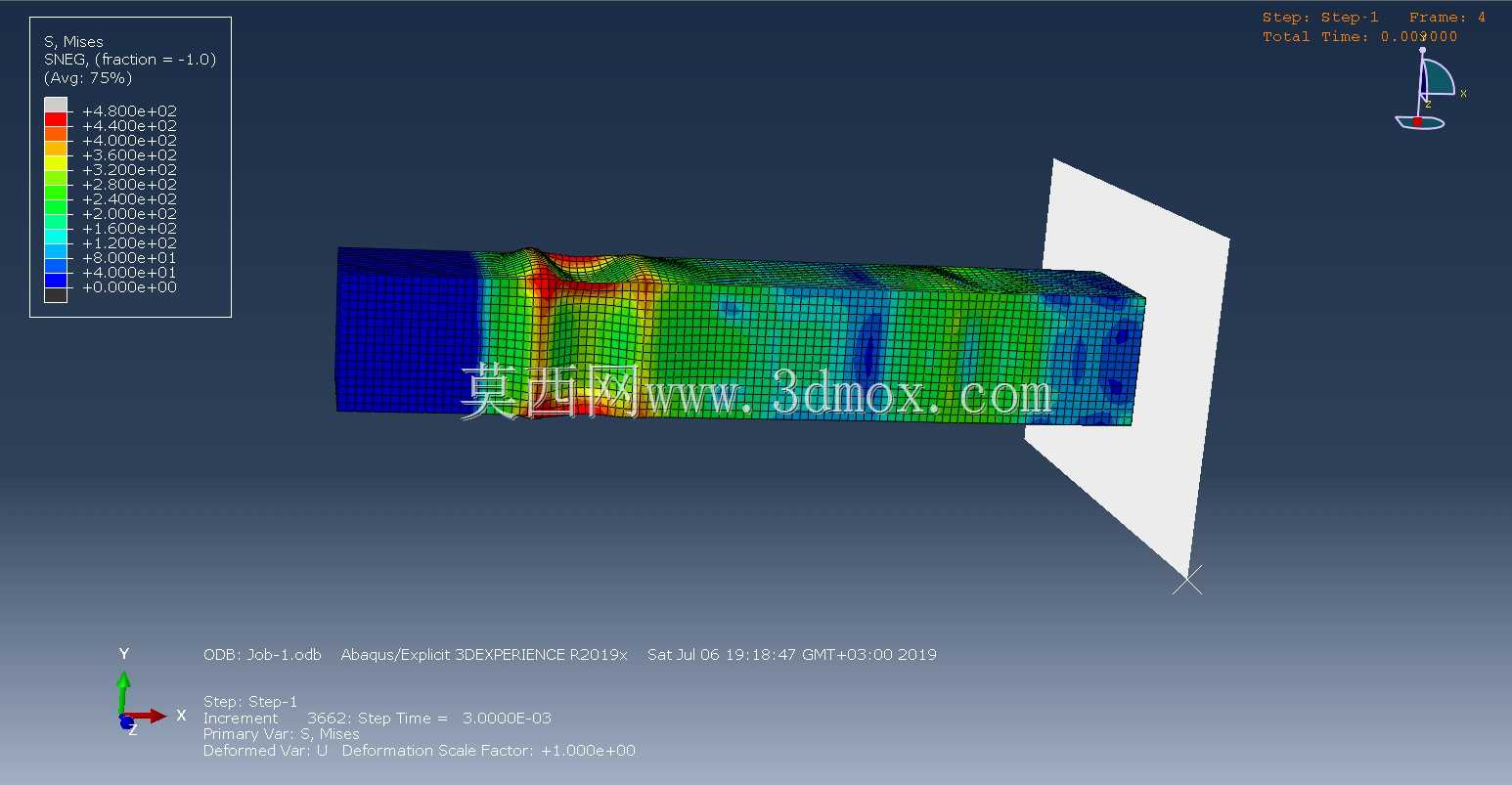

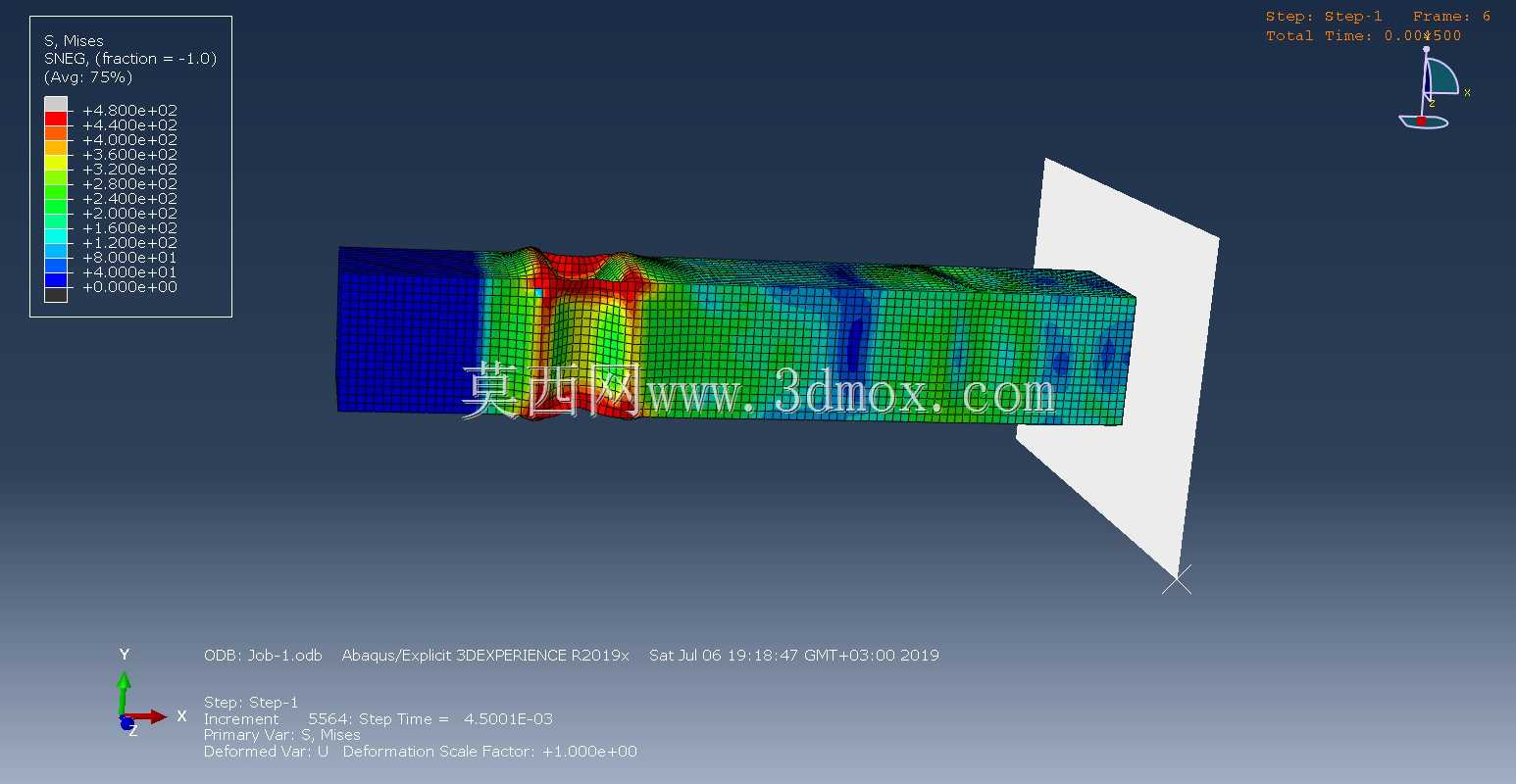

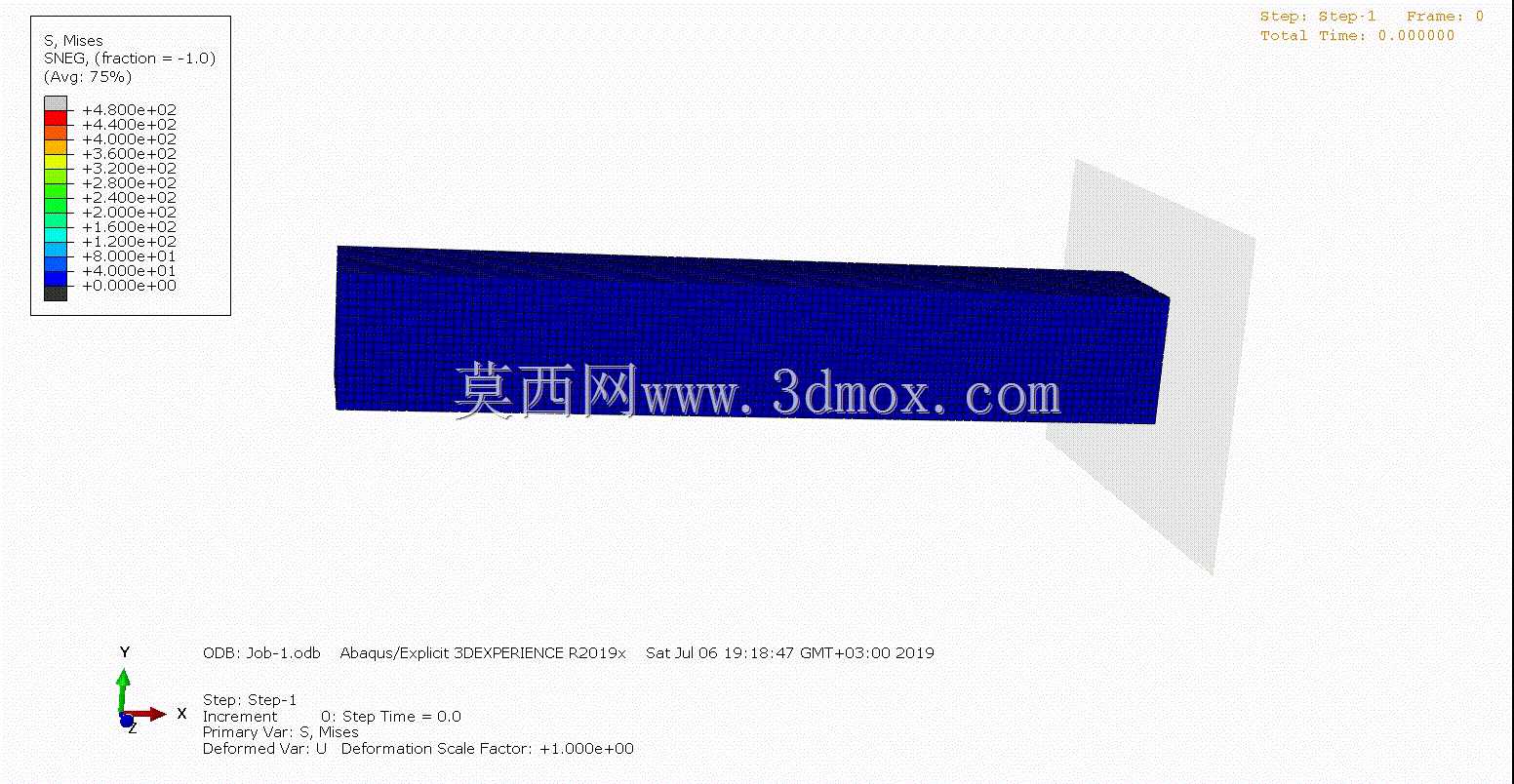

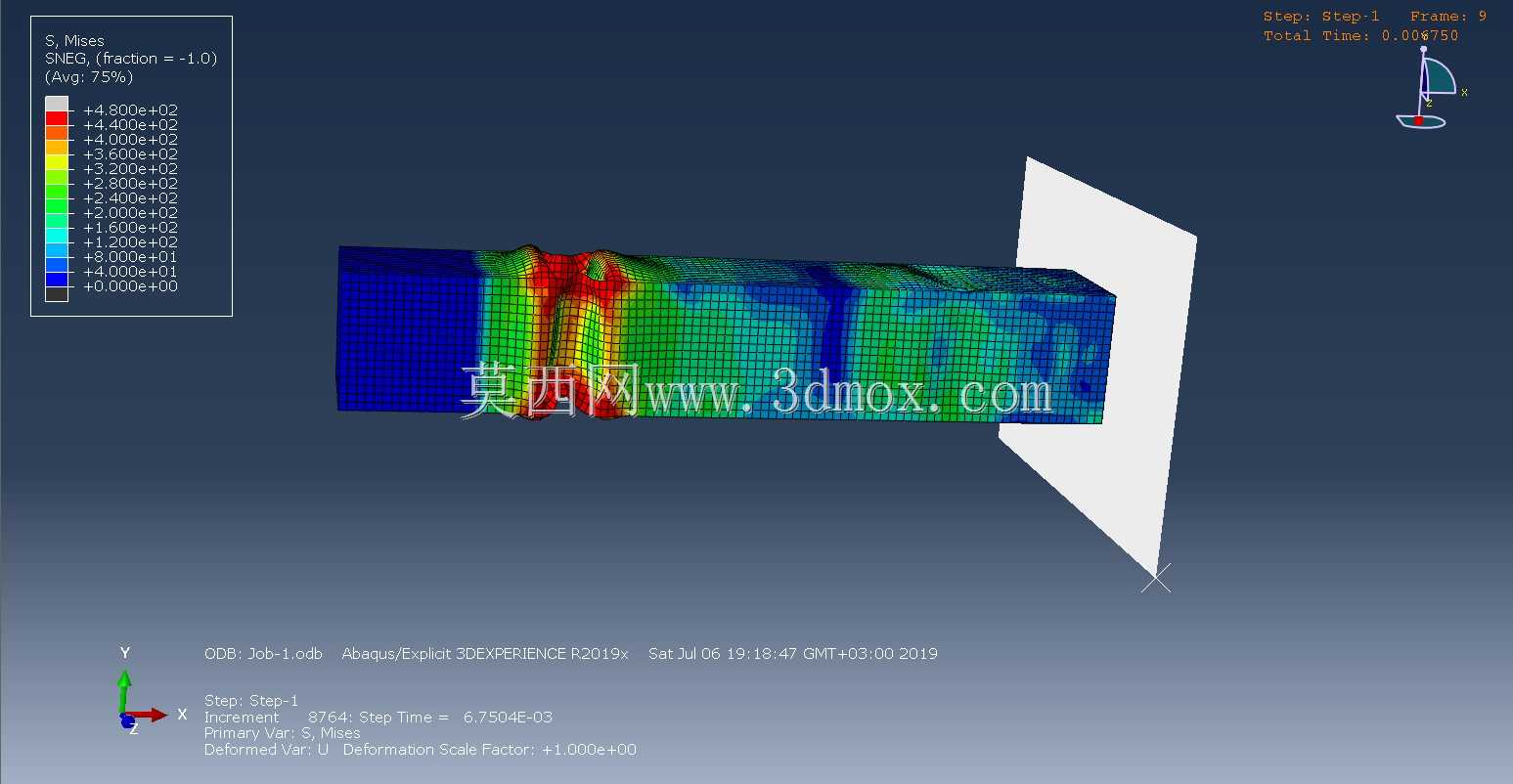

　　直观呈现碰撞过程中材料的屈服风险区域。从工程应用角度看，这类碰撞仿真模型可直接用于仓储设备防撞结构设计、输送线挡块强度校核、小型工业装备抗意外冲击能力验证等场景，设计人员可通过调整块体的初始速度、质量、壁厚以及摩擦系数等参数，快速迭代不同工况下的结构响应，无需每次都制作物理样机开展破坏性试验，大幅缩短产品研发周期、降低试验成本。建模过程中需要特别注意，初始速度的施加要保证块体整体速度均匀，避免出现局部速度差导致的碰撞姿态偏移，接触对的主从面选择要遵循刚体/大网格面为主面、柔体/小网格面为从面的原则，减少接触计算的报错概率。另外，模型的输出结果可直接提取碰撞全过程的应力云图、变形时程曲线、接触力变化数据，为结构的壁厚优化、材料选型、

　　缓冲结构布置提供量化的数据支撑，比如当仿真结果显示碰撞区域应力超过材料屈服强度时，可针对性提升局部壁厚、更换更高强度的材料，或是在碰撞面增加缓冲垫层结构，通过多轮仿真迭代找到性能与成本的最优平衡点。这类仿真模型的搭建逻辑也可拓展到多体碰撞、斜向碰撞等更复杂的工况，只需要调整部件的几何形态、初始运动参数以及接触属性即可快速复用，对于刚接触显式动力学仿真的结构设计人员来说，该模型的参数设置逻辑清晰，没有过于复杂的特殊定义，可作为基础碰撞工况的练习模板，快速掌握显式分析的流程与关键设置要点，理解碰撞过程中能量传递、应力波传导的基本规律，为后续开展更复杂的整车碰撞、设备跌落、包装缓冲等仿真分析打下扎实的建模基础。
