固定支架轴承承载受力特性分析模型

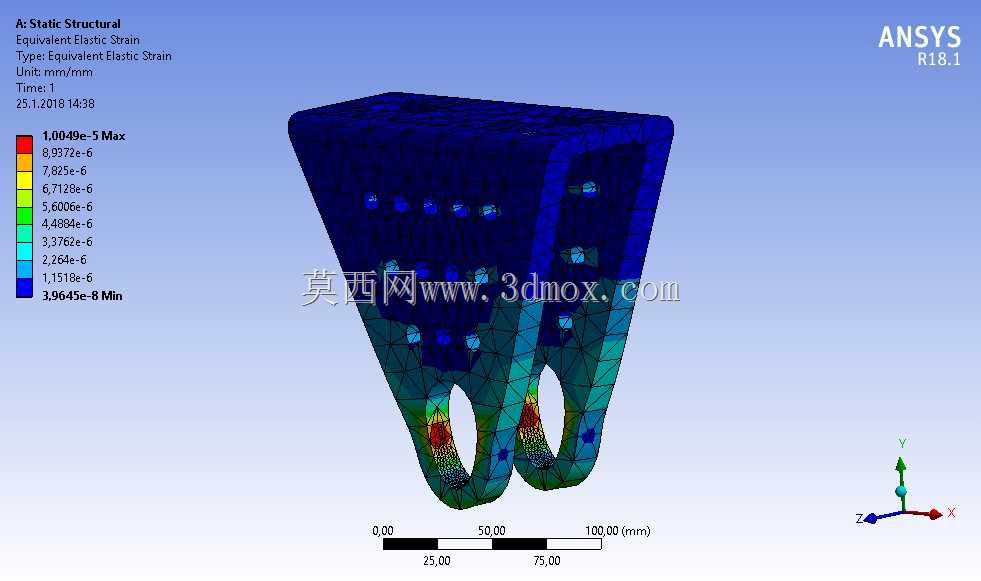

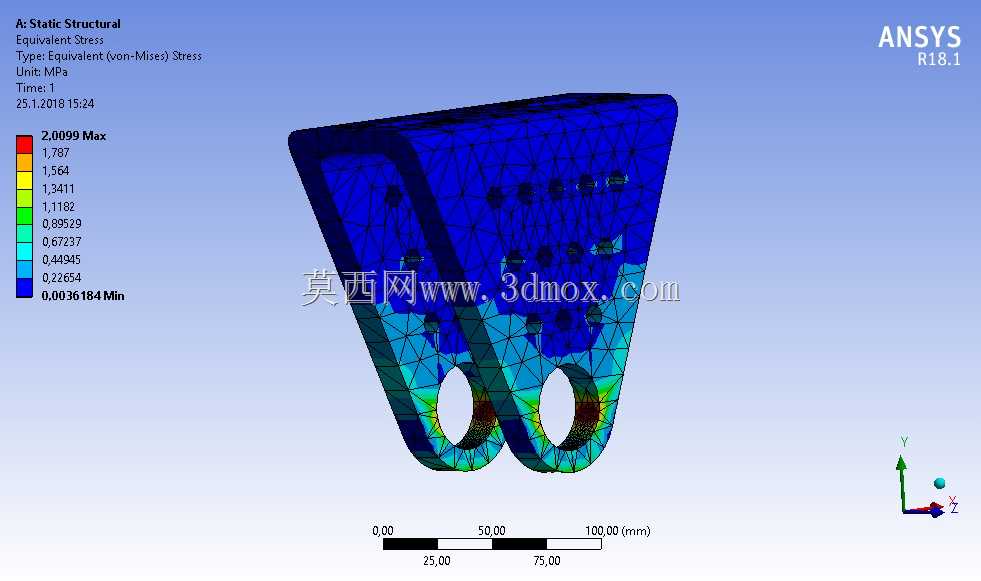

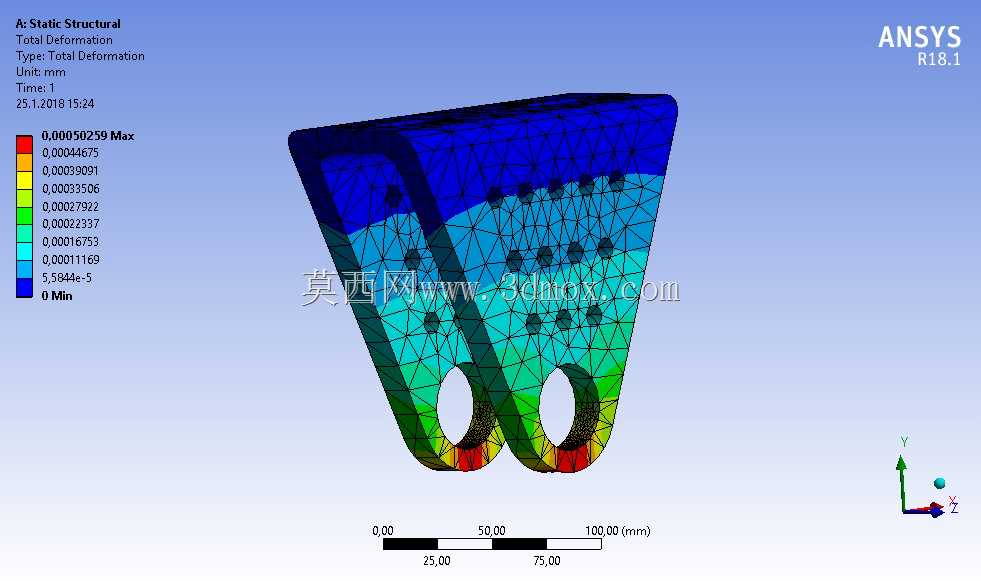

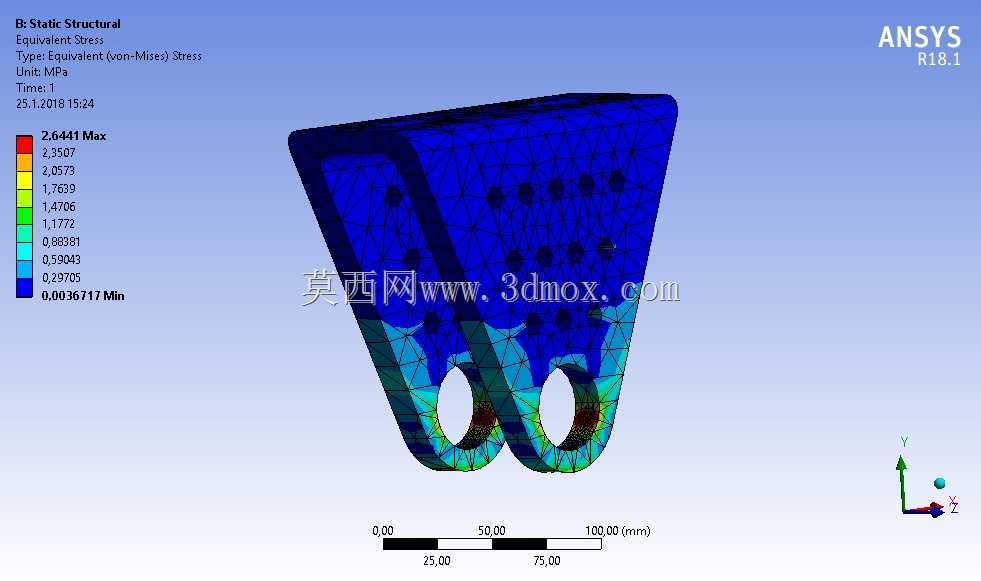

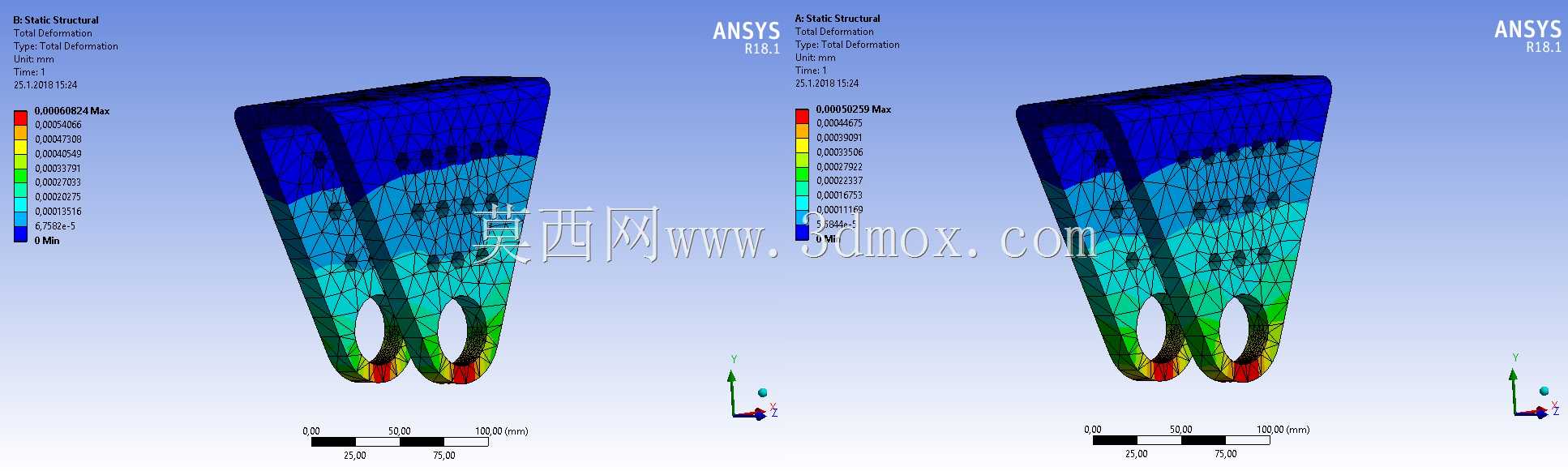

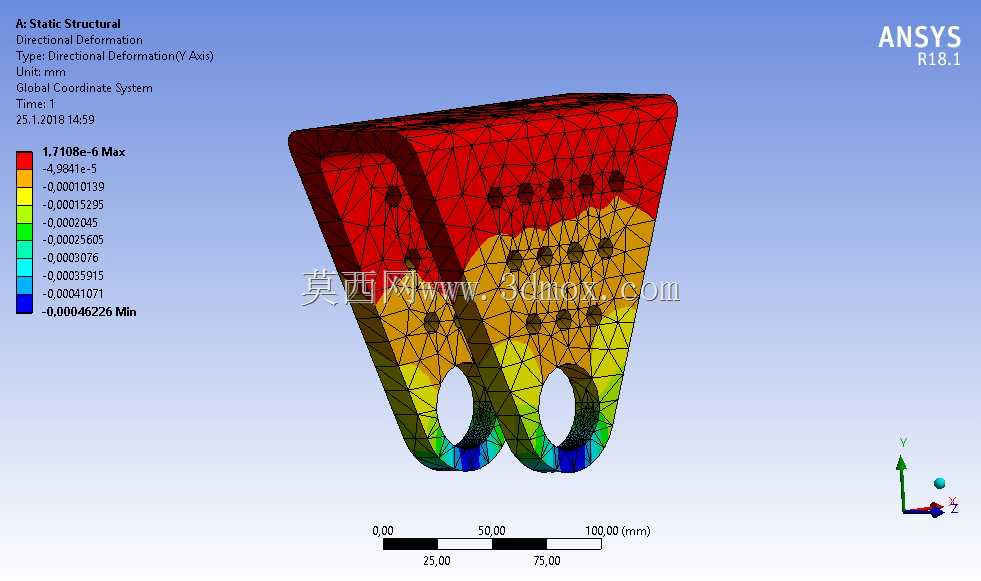

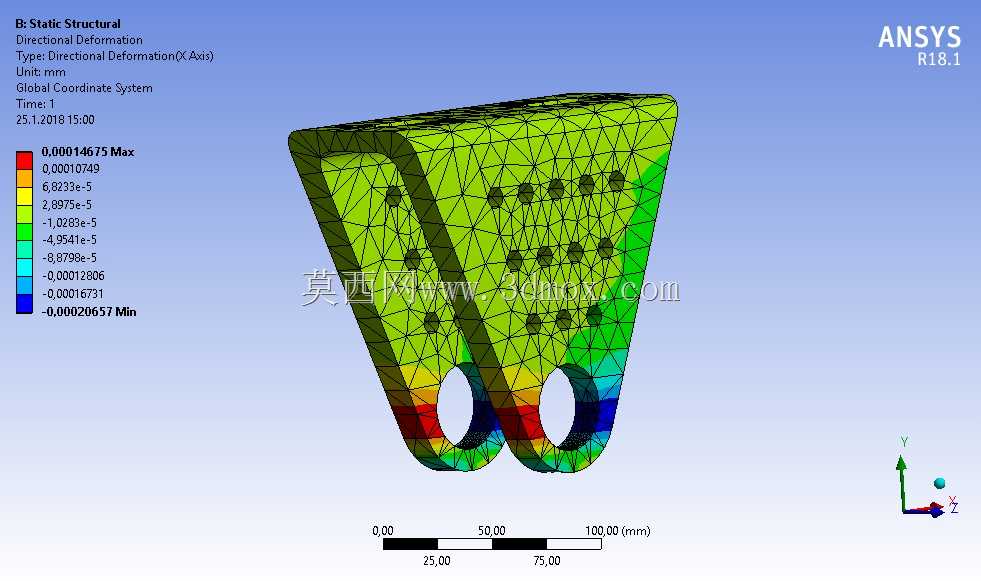

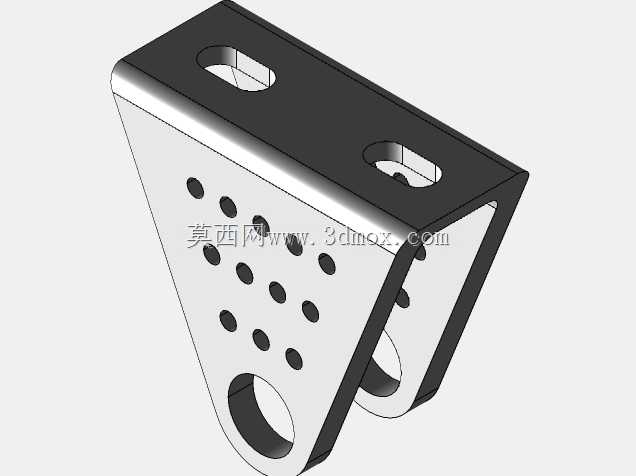

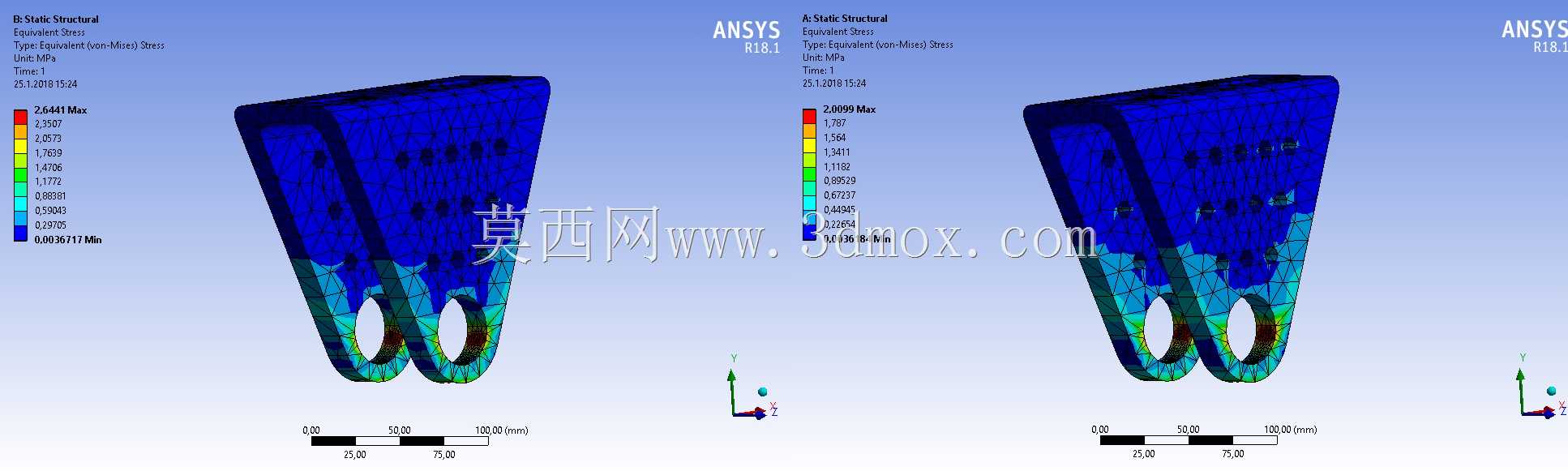

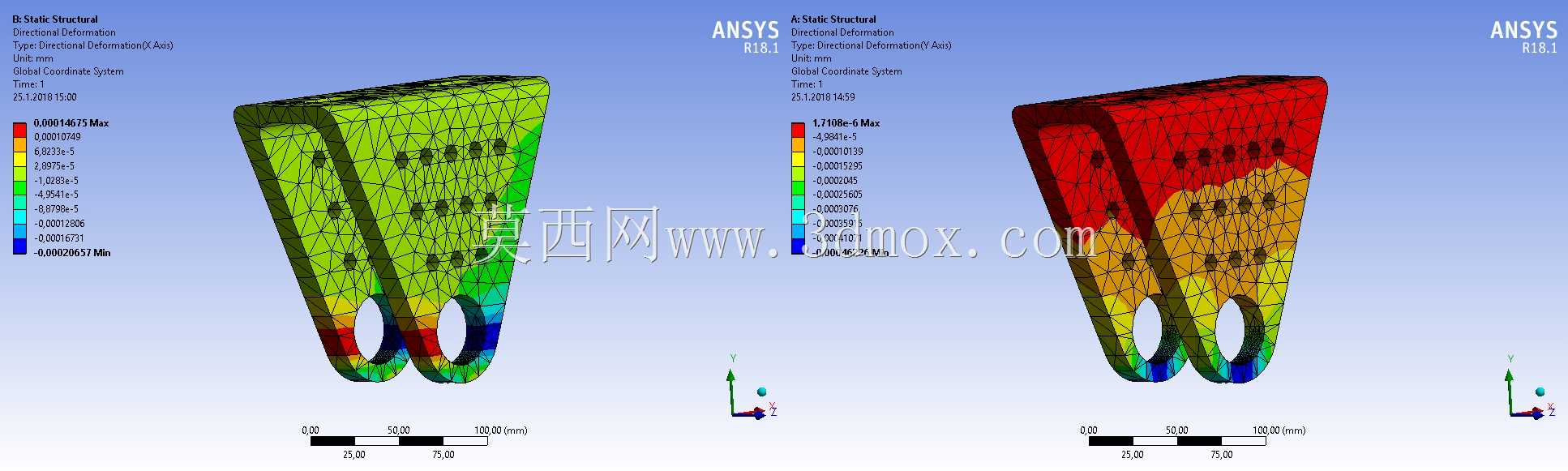

在重载传动设备的铰接支撑场景中，这类带双铰接孔的固定支架是承担径向载荷、约束轴系位移的核心承载构件，常见于工程机械臂架铰接端、输送设备张紧机构、重型工装夹具的定位支撑部位，日常运行中需要持续承受轴系传递的交变径向力，其结构强度与变形量直接决定整套机构的运行精度与服役寿命。从结构设计逻辑来看，该支架采用变截面楔形主体结构，上端为宽幅安装贴合面，可通过阵列布置的连接孔与设备基体实现面接触固定，避免局部应力集中；下端收窄为对称双吊耳式铰接结构，两个同轴铰接孔用于穿装铰接销轴，匹配轴承安装位，可将轴系传递的集中载荷均匀分流到两侧耳板，再通过楔形主体逐步扩散到上端安装面，整体传力路径流畅，没有突兀的截面突变，能有效降低应力集中系数。从安装边界来看，支架上端安装面的阵列孔位可适配不同规格的螺栓连接，安装时需要保证贴合面的平面度公差，避免安装附加应力；下端铰接孔的同轴度、圆柱度公差直接影响轴承的装配精度，设计时预留了标准轴承的安装配合公差，可适配常规深沟球轴承或滑动轴套的装配需求，孔端的倒角结构可引导轴承顺利压装，避免装配过程中刮伤配合面。从受力特性来看，针对y向500N组件承载工况的仿真结果显示，常规工作载荷下结构整体总变形量极小，不会影响轴系的运行精度，但最大应力会随载荷施加角度出现小幅上升，法向力的方向变化会直接影响耳板与主体过渡区域的应力分布，设计时特意在耳板与主体的连接位置做了圆弧过渡处理，进一步分散局部应力，即使在偏载工况下，应力峰值也能控制在材料许用应力范围内。网格划分采用2mm的网格尺寸，对铰接孔周边、过渡圆角等应力敏感区域做了网格加密，能够精准捕捉局部应力集中位置的数值变化，为后续的结构优化、材料选型提供可靠的数据支撑，实际工程应用中可根据具体的载荷等级调整板厚、过渡圆角半径，在保证结构强度的前提下控制整体重量，适配不同载荷等级的设备使用需求。
