小型桌面三轴数控加工设备结构设计

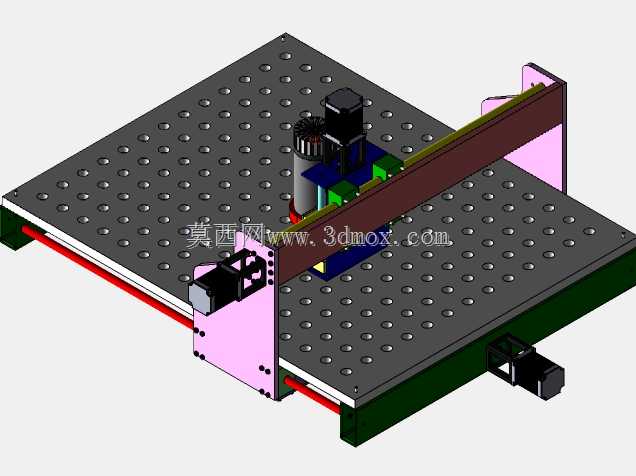

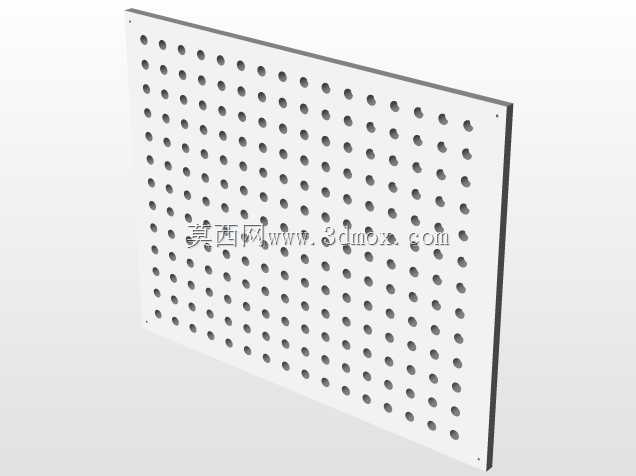

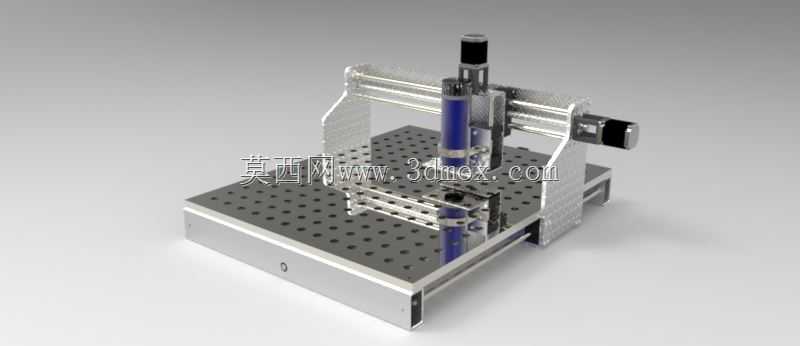

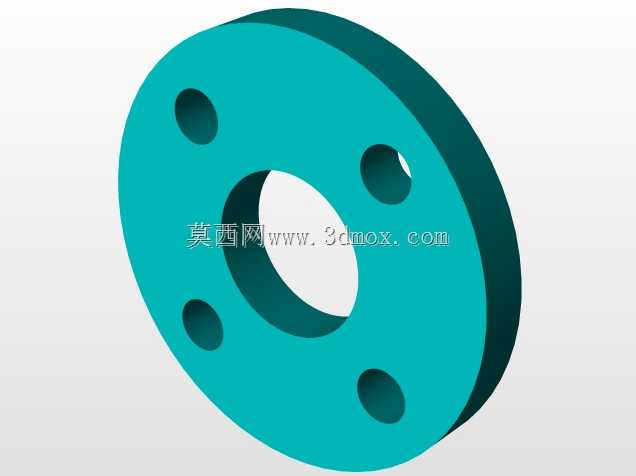

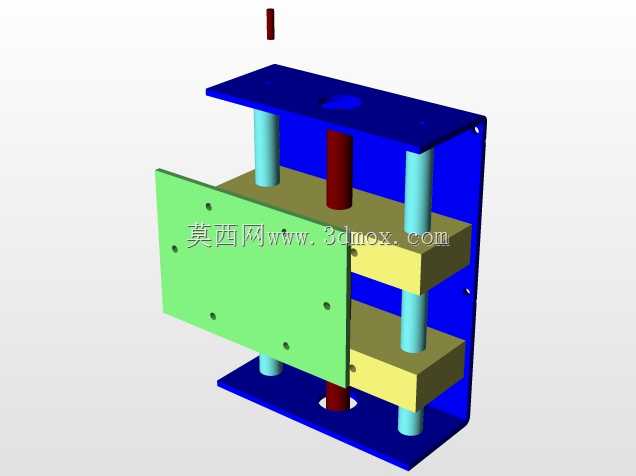

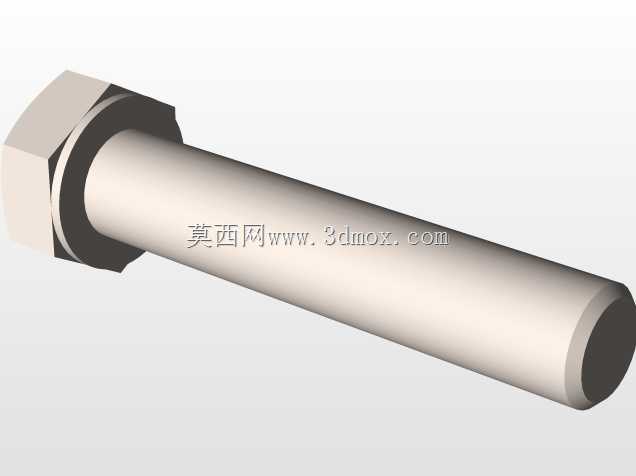

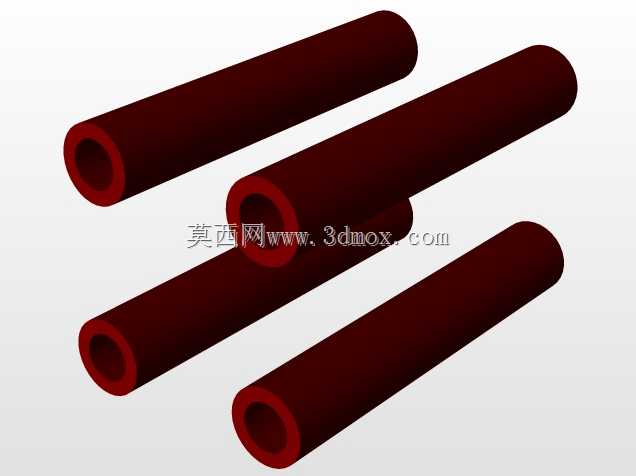

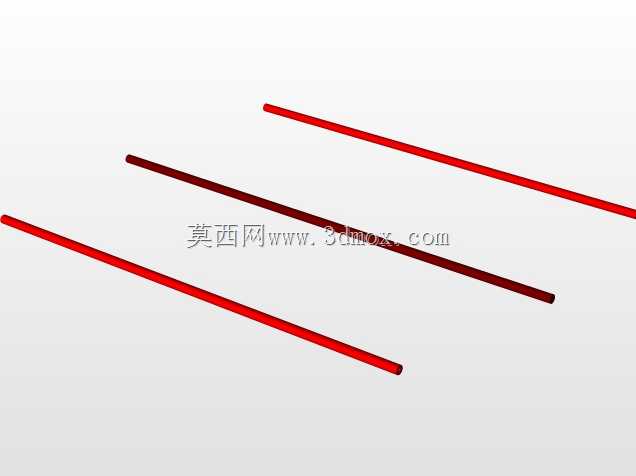

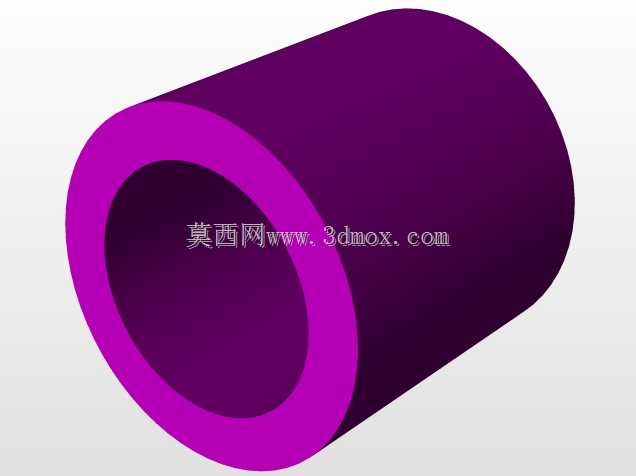

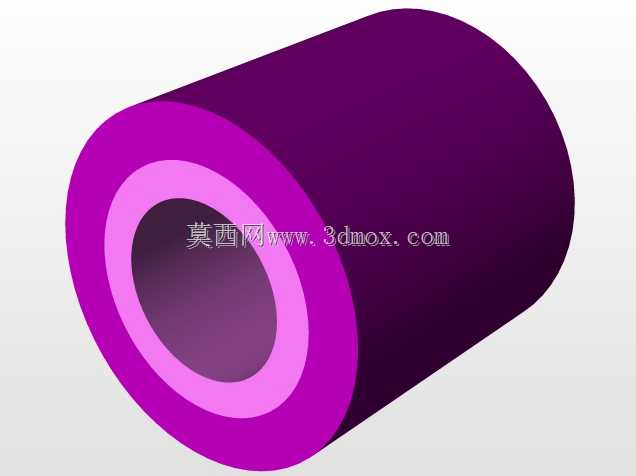

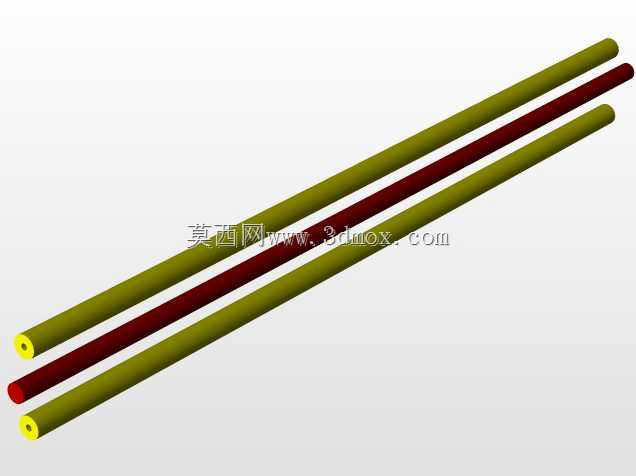

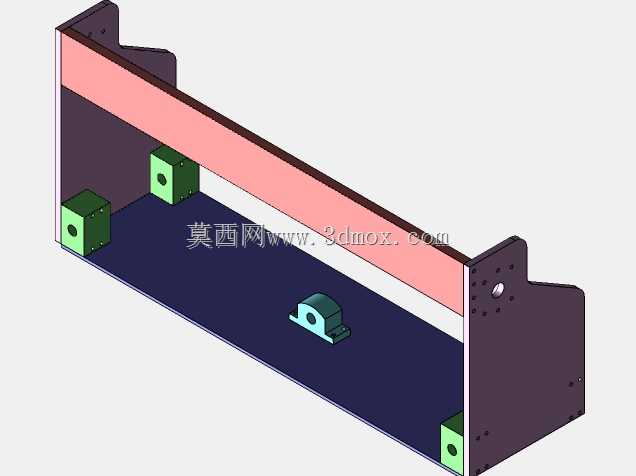

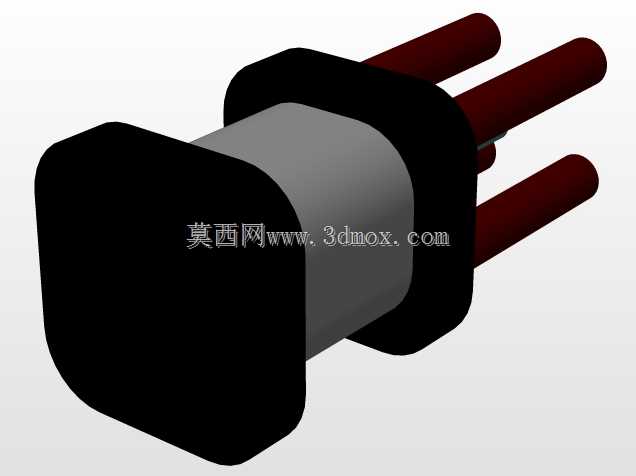

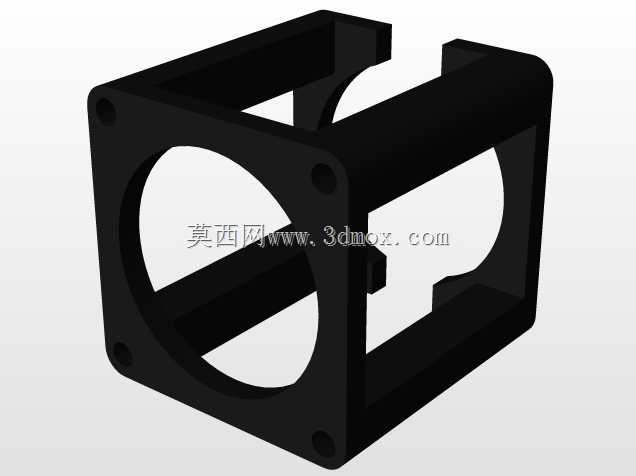

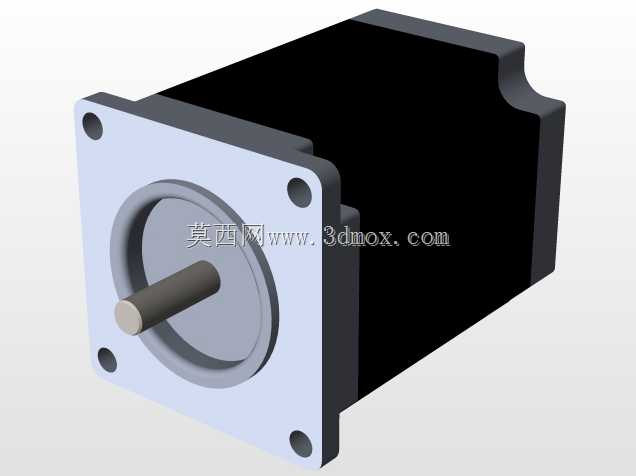

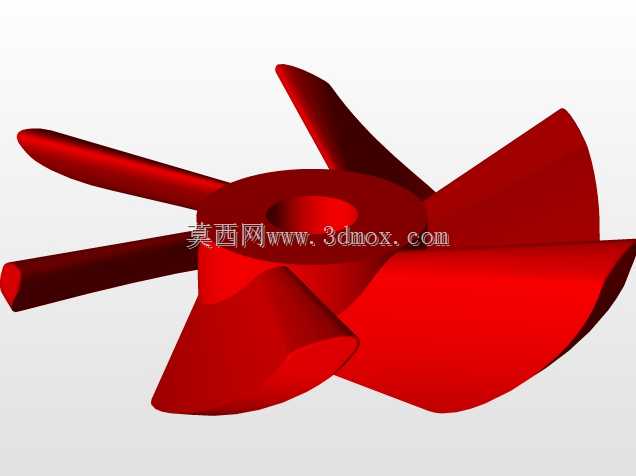

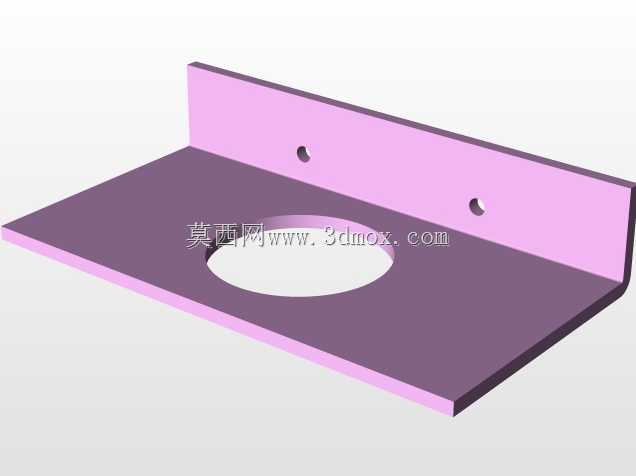

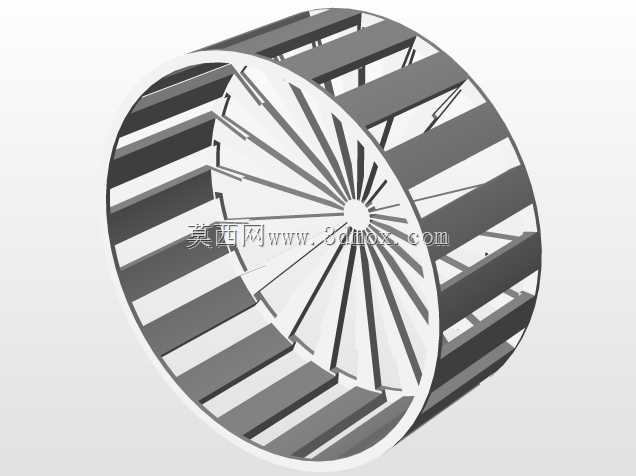

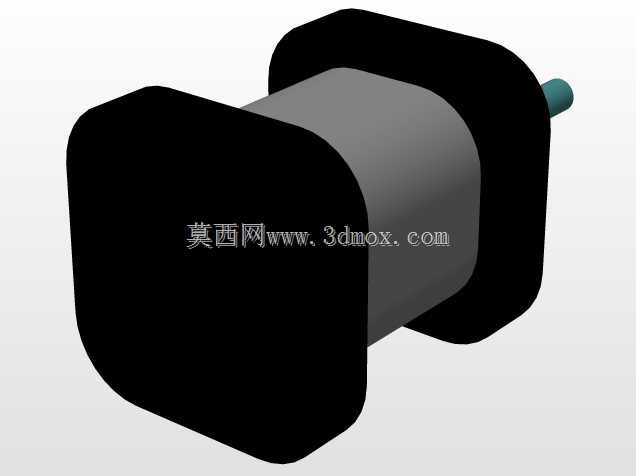

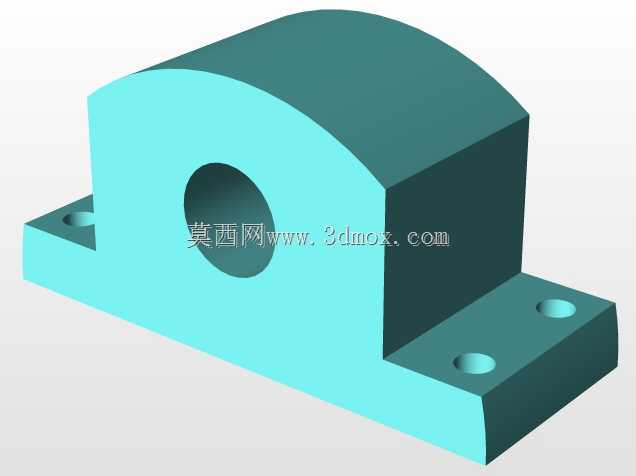

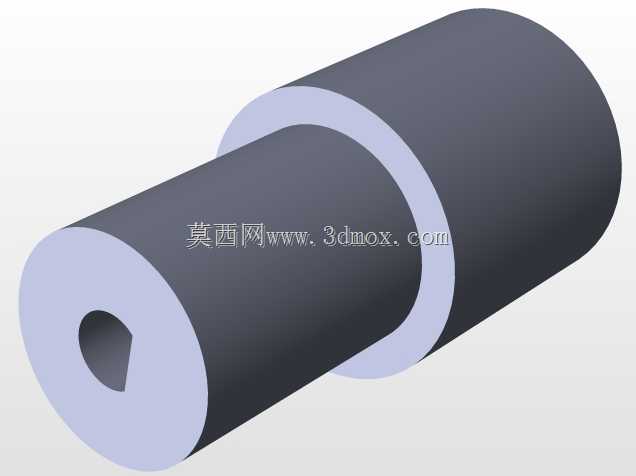

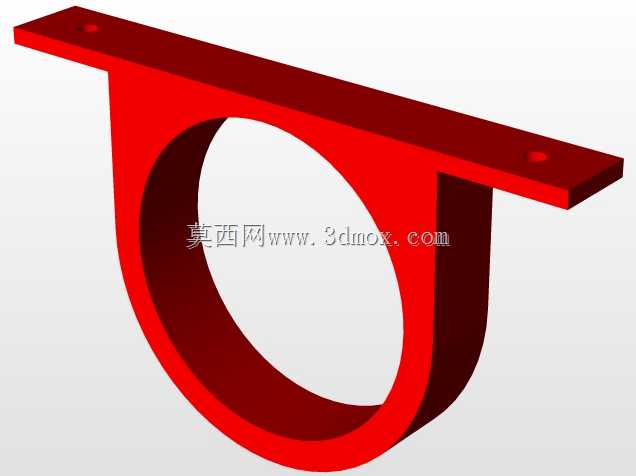

这款小型三轴数控加工设备，主要面向小型加工工坊、个人创客工作室、职业院校实训教学场景设计，可覆盖软金属、亚克力、木材、工程塑料等多种材质的小尺寸工件铣削、雕刻、钻孔加工需求，能够完成平面浮雕、简单结构件铣削、定位打孔等常规加工工序，填补了大型工业数控设备占地大、成本高，无法适配小批量个性化加工场景的空白。设备采用龙门式移动结构设计，整体框架以铝型材搭配金属板材拼接搭建，兼顾结构刚性与组装便捷性，X轴方向采用双直线导轨搭配传动丝杆的布局，保证横梁移动过程中的平行度与运行稳定性，避免单侧受力带来的偏移误差；Y轴传动组件集成在底部工作台下方，带动工作台完成前后方向的进给运动，台面采用多孔矩阵式设计，可搭配专用压块快速完成不同外形工件的装夹固定，无需额外制作复杂夹具，大幅缩短单件加工的准备时间；Z轴滑台搭载主轴安装座，可带动加工主轴完成上下方向的进给运动，适配不同厚度工件的加工深度需求，主轴位置预留了标准安装位，可根据加工需求更换不同功率的加工主轴，适配不同材质的切削负载要求。设计过程中优先考虑桌面放置的使用需求，整体外形尺寸控制在常规桌面可承载的范围内，底部基座做了加厚处理，降低设备运行过程中的振动幅度，提升加工过程的稳定性，各轴的行程边界做了物理限位设计，避免超程运行带来的结构碰撞损坏，传动部件的安装位置预留了调节间隙，可在长期使用出现磨损后，快速调整导轨与丝杆的预紧度，延长设备的整体使用寿命。设备的走线全部采用内置隐藏式布局，避免加工过程中切屑、切削液飞溅损坏线路，各运动部件的连接处预留了润滑注油位置，方便日常维护保养，整体结构没有复杂的特殊定制零件，大部分构件都可通过标准件采购与常规机加工完成制作，大幅降低了设备的制造成本与组装难度，既可以作为小型加工场景的生产设备使用，也可以作为数控原理学习、机械结构调试的实训载体，帮助使用者直观理解三轴数控设备的运动逻辑与结构组成。
