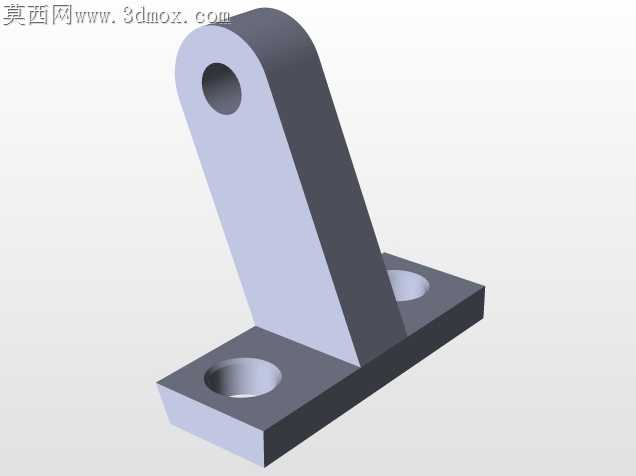

斜置式双耳安装固定支撑铰接座

该支撑铰接座是工业机械传动与支撑系统中常用的连接固定构件，主要应用于各类需要实现铰接摆动、载荷传递与点位固定的机械场景，常见于自动化生产线的连杆机构、轻工设备的活动支撑部位、输送线的导向摆臂安装位以及小型工装夹具的定位连接端，能够为配套的铰接销轴提供稳定的安装基准，同时将上部铰接部位承受的径向、轴向载荷平稳传递至安装基面，避免连接部位出现应力集中导致的结构变形或失效。从实际用途来看，该构件作为固定端与活动端的衔接载体，上部的单耳孔用于穿装铰接销轴，与对应的活动连杆、摆臂等部件形成转动副，允许配套部件绕销轴轴线完成设定角度范围内的往复摆动，下部的双安装孔则用于通过螺栓将整个支座牢牢锁紧在设备的安装台面、机架型材或预设基座上，保证铰接部位在长期往复载荷作用下不会出现位置偏移或连接松动。从功能特性上看，该支座采用斜置式耳板设计，耳板与安装底板之间设置有平滑过渡的加强连接结构，既能够在有限的安装空间内抬高铰接点的垂直高度，适配特定的运动轨迹避让需求，又能通过一体化的加强结构提升耳板根部的抗弯折、抗剪切能力，相比垂直式耳板支座，该结构能够更好地承受来自斜向的载荷冲击，减少耳板与底板衔接处的应力集中风险，整体结构无冗余设计，在满足结构强度要求的前提下尽可能压缩了整体体积，降低了材料消耗与安装占用空间。在设计思路层面，该构件优先考虑了载荷传递路径的合理性，上部铰接孔的受力能够顺着斜置耳板均匀分散至整个底板平面，而非集中在底板的局部区域，安装孔的位置设置避开了耳板的正投影受力区，避免螺栓长期承受额外的剪切载荷，耳板厚度与铰接孔直径、底板厚度与安装孔直径均按照等强度原则进行匹配设计，保证各部位的承载能力均衡，不会出现局部强度短板。从外形尺寸与安装边界来看，该支座整体为一体化成型结构，底板为矩形平板结构，两个安装孔沿底板长度方向对称布置，孔位间距符合常规的型材安装孔距标准，能够直接适配常用规格的工业铝型材、钢板机架的安装点位，无需额外进行孔位改制；上部耳板的铰接孔轴线与底板平面保持平行，孔位中心距离底板安装面的垂直高度经过精准核算，能够满足配套摆臂的摆动行程要求，耳板两侧与底板边缘预留有足够的安装操作空间，穿装销轴、紧固安装螺栓时不会出现空间干涉，整体结构的外轮廓无尖锐棱角，所有衔接处均做了圆角过渡处理，既能够减少加工过程中的应力残留，也能避免安装调试过程中出现磕碰划伤的问题。
