科幻影视道具方舟反应堆结构设计

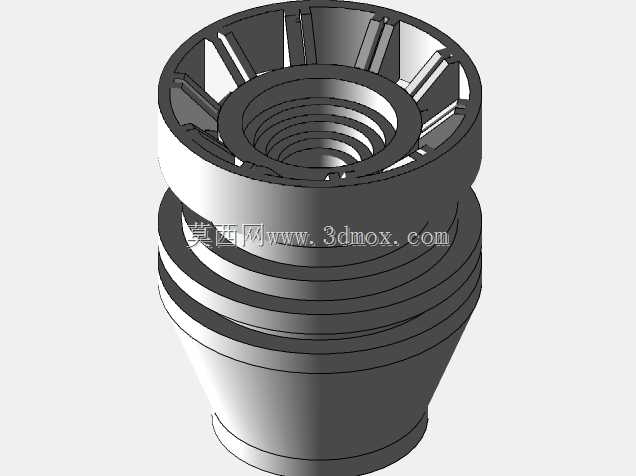

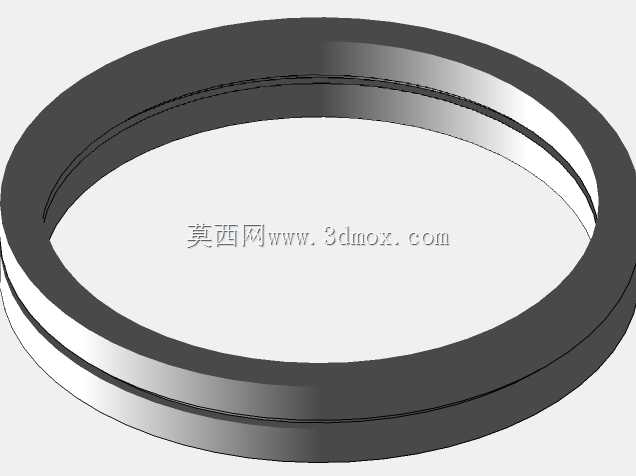

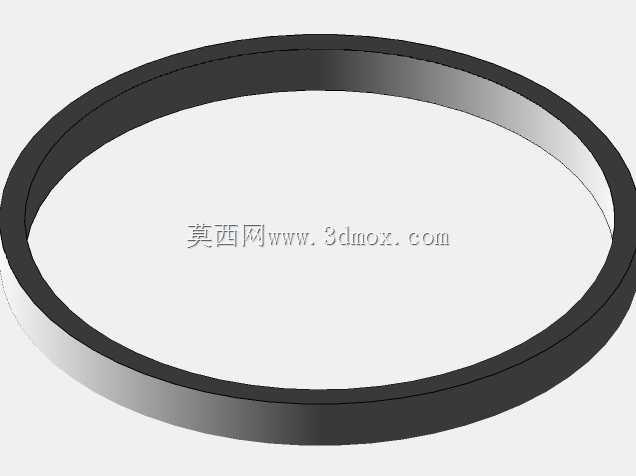

这款方舟反应堆的结构设计，最初的应用场景锚定在科幻影视道具制作、主题展馆互动展项以及科幻爱好者收藏级手办的结构复刻领域，区别于工业级实际能源反应设备，它的核心用途是在视觉层面还原科幻设定里紧凑型能源装置的精密机械质感，同时满足实体道具的装配、展示甚至轻度互动操作需求。从功能特性来看，整个结构采用分层嵌套的装配逻辑，外层是多组对称分布的环形支撑框架，框架边缘做了等距的定位凸台，既可以保证外层防护结构的同轴度，也能为后续表层装饰件的粘贴固定提供精准的安装基准，避免道具制作过程中出现装饰件错位、拼接缝隙不均的问题。中间的核心腔体部分，设计了多道环形散热筋结构，这些筋条并非单纯的装饰造型，在实体道具制作时，可以在腔体内部预留微型LED灯组的走线空间，筋条之间的凹槽刚好可以隐藏导线，同时让光线从筋条缝隙中透出，还原设定中反应堆能量溢流的视觉效果，不需要额外做遮光结构就能实现均匀的漫反射光效。设计思路上没有完全照搬影视画面里的纯视觉造型，而是充分考虑了实体加工的可行性，所有的曲面结构都做了拔模角度处理，不管是采用3D打印制作光敏树脂样件，还是采用硅胶翻模做批量的道具复制，都能顺利脱模，不会出现结构倒扣导致的加工失败。外层的连接耳片采用对称式八组分布，每个耳片上都预留了直径2mm的安装孔，既可以用微型螺丝完成外层框架和中间腔体的锁紧固定，也能在需要做可动演示结构时，在耳片位置加装微型转轴，实现外层框架的小角度开合，展示内部的核心结构细节。外形尺寸方面，整体结构控制在直径120mm、轴向长度180mm的范围内，这个尺寸刚好适配1:1比例的胸戴式道具安装需求，安装边界上，核心腔体的后端预留了深度15mm的沉台，沉台内壁做了防滑纹理处理，可以直接卡在定制的胸托支架上，不需要额外设计转接件就能完成穿戴固定，沉台中心预留了直径8mm的通孔，既可以走灯组的电源线，也能在做静态展示时穿过支架固定杆，将整个反应堆固定在展示台面上。结构的所有配合面都采用了间隙配合设计，3D打印制作时不需要做后期的打磨修配就能完成顺利装配，相邻环形框架之间的配合间隙控制在0.2mm，既不会出现装配松动，也不会因为热胀冷缩导致结构卡滞。考虑到道具使用过程中可能存在的磕碰问题，外层框架的所有棱角都做了R1.5的圆角处理，既提升了手持操作的安全性，也让整体造型更贴近科幻设定里精密工业装置的圆润质感，不会出现尖锐棱角带来的廉价感。内部的核心反应区结构，采用了多辐条对称设计，辐条的截面做了梯形渐变处理，从中心向外逐渐收窄，在视觉上强化核心区域的纵深感，辐条之间的空隙刚好可以嵌入半透明的导光件，配合内部的灯组实现能量流动的视觉效果，导光件的安装槽采用侧滑式设计，不需要胶水固定就能完成卡接，后期更换灯组或者调整光效时可以快速拆解，不会损坏结构本体。整个结构的壁厚统一控制在2mm，既保证了3D打印或者注塑加工时的结构强度，不会因为轻微磕碰就出现断裂，也尽可能控制了整体重量，穿戴使用时不会给使用者带来过大的负重压力，重量控制在150g以内，长时间穿戴也不会出现明显的坠感。
