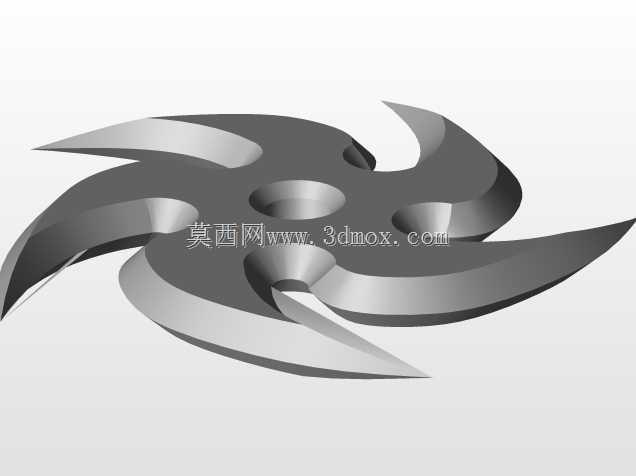

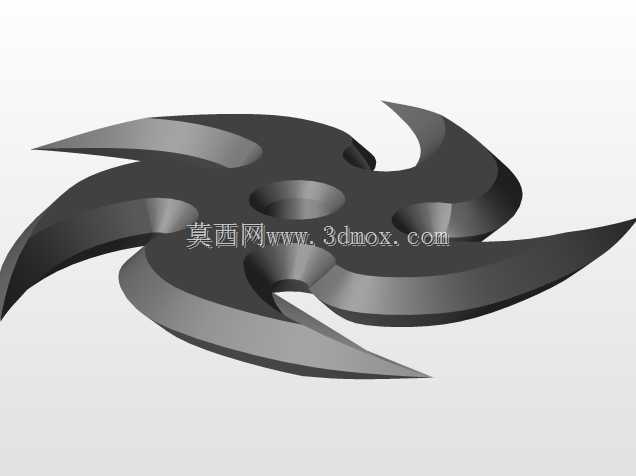

多刃旋风式手里剑忍者飞镖结构设计

　　做动态旋转展示的时候能直接套在支架轴上，不需要额外做固定结构，内层的小孔可以穿挂绳，作为挂饰使用的时候能直接穿绳悬挂，不需要额外加装挂耳结构，避免破坏整体的造型完整性。刃部的厚度从中心向边缘做渐变减薄处理，中心安装区域的厚度最大，保证整体结构的刚性，不会因为轻微的磕碰就出现变形，越靠近刃尖位置厚度越薄，既还原了这类传统器具的刃部形态，也能减轻刃端的重量，让整体的重心完全落在中心沉孔的轴线上，保证旋转时的动平衡精度。建模过程中所有的曲面都做了G2连续处理，相邻曲面之间没有棱线台阶，不管是做CNC加工金属工艺件，还是做注塑量产的文创周边，都能保证脱模或者走刀的时候不会出现卡顿，表面处理的时候也不会出现积漆或者打磨不到位的死角。做这类多刃回旋类结构的三维建模，最先要敲定的是整体的动平衡基准，毕竟这类结构如果重心偏移，不管是做文创展示件的旋转展示，还是做工艺收藏品的静态陈列，都会出现视觉上的歪斜感，甚至如果做可投掷的工艺复刻件，飞行轨迹会完全偏离预期。整个结构采用六刃等夹角分布设计，每两个相邻刃部的夹角严格控制在60度，从中心基准孔向外延伸的刃部曲线采用渐开线式的弧面过渡，没有生硬的折角，一方面是避免应力集中，哪怕是用树脂3D打印做展示件，也不会在边角处出现打印层裂的问题，另一方面弧面刃型在旋转过程中能更好地切割气流，减少旋转时的风阻抖动。中心位置的沉孔设计是整个结构的装配基准，这个沉孔做了两级台阶设计，外层台阶可以适配展示支架的转轴，

　　这类结构的应用场景其实覆盖了好几个方向，最常见的是文创周边的开发，作为动漫、忍者主题的周边产品，不管是做金属质感的摆件，还是做软胶材质的儿童玩具，这个对称结构都能很好地适配不同材质的加工工艺；其次是影视道具制作，这类多刃飞镖是忍者题材影视内容里的标志性道具，精准的对称结构在镜头前旋转拍摄的时候，不会因为重心问题出现晃动穿帮；还有就是潮流挂饰、桌面摆件的定制，很多喜欢机械结构、冷兵器文化的用户会把这类结构做成金属钥匙扣或者桌面旋转摆件，中心的沉孔刚好可以适配指尖陀螺的轴承结构，稍微改造就能做成可把玩的指尖解压玩具。在设计安装边界的时候，要考虑不同使用场景的尺寸适配，如果是做桌面摆件，整体外径控制在80到100毫米比较合适，

　　这个尺寸放在桌面上不会占太多空间，拿在手里把玩也刚好合适；如果是做挂饰，外径控制在40到50毫米，重量控制在20克以内，挂在钥匙或者背包上不会有明显的坠重感；如果是做影视道具，外径可以做到120到150毫米，镜头拍摄的时候有足够的视觉冲击力，同时因为是等重对称结构，做威亚悬挂拍摄的时候也能保持水平状态，不需要额外做配重调整。刃部的边缘做了R0.5的圆角处理，哪怕是做金属材质的摆件，也不会因为边缘过于锋利造成划伤，符合文创产品的安全规范，如果是做功能性的工艺复刻件，只需要在后期打磨的时候把圆角去掉开刃即可，不需要修改主体模型结构。整个结构没有多余的装饰件，所有的造型特征都是为了平衡和功能服务，六个刃部的曲面弧度完全一致，

　　建模的时候采用圆周阵列的方式生成，保证每一个刃部的重量、曲面形态完全相同，从根源上避免动平衡偏差的问题。中心区域的环形凹陷设计，一方面是减少中心区域的材料用量，降低整体重量，另一方面这个环形槽可以粘贴logo或者装饰铭牌，不会破坏刃部的整体造型。在做结构校验的时候，要重点检查每一个刃尖到中心基准点的距离公差，控制在0.1毫米以内，不然旋转的时候会出现明显的偏摆，不管是做旋转展示还是做投掷类的工艺件，都会影响使用体验。另外，刃部和中心连接的位置做了圆弧过渡，没有直角连接，这个位置是整个结构应力最集中的地方，如果做直角连接，掉在地上很容易出现刃部断裂的问题，圆弧过渡可以把冲击力分散到整个中心盘面上，大幅提升结构的抗冲击性能。
