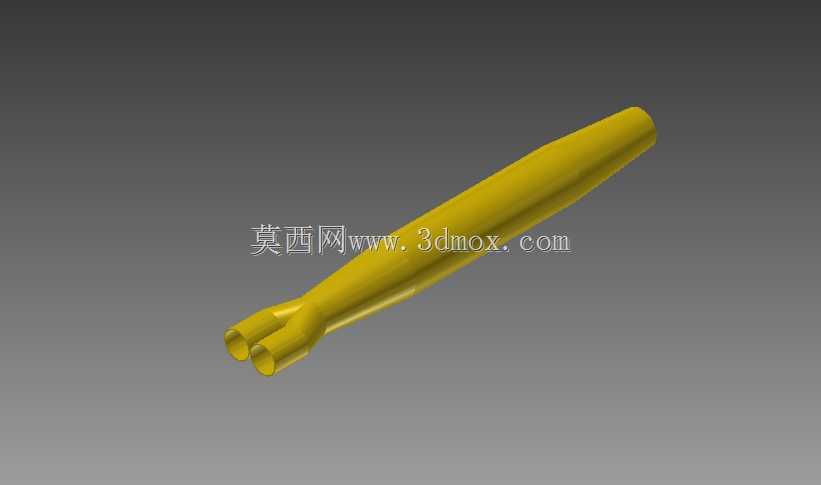

双入口渐扩式排气消声构件结构设计

在动力设备排气系统的设计环节中，消声构件是兼顾排气通畅性与噪声控制的核心部件，这类双入口汇合的渐扩式消声结构，常应用在双缸动力单元、小型内燃机组、并联排气支路的设备配套中，解决两路排气汇流后的气流脉冲噪声问题。从实际使用场景来看，这类构件多布置在排气支路的末端汇流位置，前端对接两路等径排气支管，后端对接主排气尾管，安装时需要保证入口端的同轴度偏差不超过0.5mm，避免气流偏折产生额外的湍流噪声。

设计这类消声构件时，首先要考虑的是气流的流通平顺性，双入口采用对称式汇流布局，两个入口的轴线夹角控制在合理区间，既保证两路排气气流在汇流腔处平稳汇合，避免气流对冲产生的再生噪声，同时渐扩式的整体外形，能够让气流从入口到出口的过程中逐步扩容，降低气流流速，利用截面突变的声阻抗变化实现中低频噪声的衰减。整个构件的壁厚选取需要兼顾散热效率与结构刚度，常规配套小型动力设备时，壁厚控制在1.2-1.5mm区间，既可以避免薄壁受气流激励产生的结构振动噪声，也不会因为壁厚过大增加整体重量，影响排气系统的挂载负荷。

从安装边界来看，两个入口端的外径尺寸需要和对接的排气支管内径保持过渡配合，配合段长度预留15-20mm的卡接或焊接余量，出口端的外径匹配下游主排气管的连接尺寸，整体构件的长度方向需要预留足够的安装空间，避免和周边的车架、设备护板、线束管路产生干涉。在结构细节处理上，汇流位置的内壁做圆弧过渡处理，没有尖锐的棱角结构，减少气流在拐角处的涡流产生，外表面的光滑过渡设计也能降低车辆行驶或者设备运行过程中的风阻，同时避免积尘积水导致的锈蚀问题。

这类消声结构的功能特性上，不同于传统的阻抗复合式消声器填充吸音材料的设计，这种纯结构型的消声构件依靠流道截面变化和汇流腔的扩容作用实现降噪，没有吸音材料被高速气流吹蚀脱落的风险，长期使用的稳定性更好，适合在高温、高油污的排气环境下工作，不需要频繁的维护更换。在实际选型匹配时，需要根据前端动力单元的排气流量确定入口和出口的通径，两个入口的总流通面积要略大于出口端的流通面积，保证排气背压控制在合理区间，不会因为背压过高影响动力单元的输出效率。

建模过程中，需要重点关注汇流段的曲面连续性，整个外表面和内流道面都采用G2连续的曲面过渡，避免曲面出现褶皱或者曲率突变，在后续做有限元声学仿真或者流体仿真时，能够保证网格划分的质量，减少仿真计算的误差。安装固定点的设计上，通常在构件中部的平直段预留固定吊耳的安装位，安装位的位置要选在构件的重心附近，减少设备运行过程中振动带来的固定点疲劳应力，避免长期使用后出现构件开裂、连接松脱的问题。

对于不同的应用场景，这类消声构件的尺寸可以做适配调整，比如配套大排量双缸动力设备时，可以等比例放大通径和整体长度，保证足够的消声容积，而配套小型通用动力机组时，可以适当缩短整体长度，适配紧凑的安装空间。在材料选择上，通常采用耐高温的金属材质，能够承受排气端的高温气流冲击，同时具备一定的抗腐蚀能力，适应户外复杂的使用环境。
