费斯托气动穿板快插接头结构设计

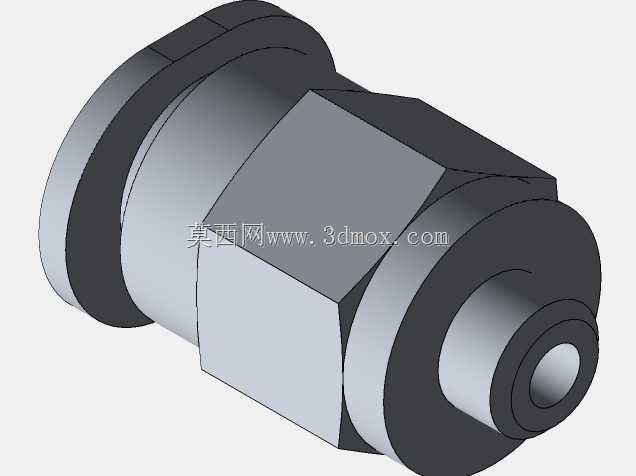

这款气动穿板快插接头主要应用在气动控制系统的柜体、设备面板、气路隔板的穿板布管场景，是气动回路中实现面板两侧气路快速连通的核心连接件，常见于自动化生产线的气动控制柜、气动执行模组的安装面板、小型气动设备的壳体布管位置，用来替代传统的螺纹穿板接头加生料带密封的繁琐安装方式，大幅提升气路装配与后期维护的效率。从功能特性来看，接头整体采用两端快插的结构设计，中间的六角结构是安装时的受力位，用来配合扳手将接头锁紧在面板的安装孔上，六角两侧的密封台阶用来贴合面板两侧的安装面，配合密封圈实现穿板位置的气路密封，避免气路从安装孔位置出现泄漏。接头的两端快插接口适配常规的气动软管，插管时直接将软管推入接口即可实现自动卡紧密封，拆卸时只需按压接口端部的释放环即可拔出软管，无需额外工具即可完成管路的拆装，适合现场频繁调整气路布局的工况。在设计思路上，这款接头的结构完全围绕穿板安装的使用需求展开，中间的六角段长度根据常规设备面板的厚度做了适配，预留了足够的螺纹锁紧余量，能够适配1-5mm厚度的面板安装需求，六角的对边尺寸按照标准扳手尺寸设计，安装时可以使用普通开口扳手或者活动扳手锁紧，不需要定制专用工具。两端的快插结构采用了通用的气动快插密封逻辑，内部的卡簧采用不锈钢材质，能够牢牢卡住插入的软管外壁，避免管路在通气承压时出现脱管问题，内部的密封件采用耐油橡胶材质，适配常规的压缩空气工况，同时也能兼容少量带油雾的压缩空气，不会因为长期接触油雾出现密封件老化失效的问题。从外形尺寸与安装边界来看，接头的最大外径位于两端的快插接口位置，中间六角段的外径小于两端接口的外径，在面板上开孔时只需要按照六角段的螺纹外径加工安装孔即可，不需要为两端的快插结构预留过大的开孔，能够最大化节省面板的安装空间。接头的整体轴向长度经过优化，安装后面板两侧露出的接头长度较短，不会占用面板两侧过多的布管空间，适合在安装空间紧凑的小型气动设备、紧凑型气动控制柜上使用。接头的进气端与出气端采用同管径设计，气路内部的流道做了平滑过渡处理，没有明显的节流台阶，压缩空气通过接头时的压力损失极小，不会因为接头的流道设计影响后端气动执行元件的动作响应速度。在实际选型使用时，这款接头可以根据所用气动软管的外径选择对应规格，安装时只需要在面板上加工对应尺寸的安装孔，将接头从面板一侧穿入，在另一侧拧上锁紧螺母，将接头固定在面板上之后，就可以直接在两侧插入对应的气动软管完成气路连接，不需要在接头螺纹位置缠绕生料带或者涂抹密封胶，依靠接头自带的密封垫圈即可实现穿板位置的可靠密封。相比传统的螺纹穿板接头，这种快插式穿板接头不需要在现场对管路做套螺纹、缠密封带的操作，装配效率能够提升60%以上，后期维护时更换管路也不需要拆松接头的安装锁紧结构，直接插拔软管即可完成管路更换，大幅降低后期气路维护的工作量。接头的主体材质采用硬质金属材质，表面做了防锈处理，能够在常规的工业车间环境下长期使用，不会因为环境中的水汽、少量油污出现锈蚀问题，快插接口内部的弹性释放环采用工程塑料材质，长期按压使用不会出现开裂或者弹性失效的问题，能够保证上千次插拔之后仍然保持可靠的卡紧与密封性能。在气路布局设计时，这类穿板快插接头通常用来实现设备内部气路与外部气源管路的分隔，设备出厂时可以先将内部气路与接头内侧连接好，现场安装时只需要将外部气源管路插入接头外侧即可完成设备的气路对接，能够大幅缩短现场设备安装的气路施工周期，同时也能避免现场安装时因为操作不当导致的接头密封不良问题。
