3D打印机精度校准立方体测试件

在桌面级FDM以及光固化3D打印的日常生产、设备调试环节中，成型精度的校验是绕不开的核心步骤，不少刚完成组装、更换过喷嘴、调整过皮带张力或是更换了新耗材的设备，往往会出现尺寸偏差、轴间垂直度不足、表面成型质量不稳定的问题，这时候就需要一个标准化的测试基准件来完成全维度的精度核验，这款10mm边长的立方体测试件就是针对这类场景设计的专用校验工装。

从实际使用场景来看，不管是个人爱好者在家调试DIY组装的3D打印设备，还是小型加工工坊里批量作业前的设备点检，亦或是职业院校3D打印实训课程里的设备校准教学，这个小尺寸立方体都能快速完成核心精度项的检测，不需要打印大尺寸测试件浪费耗材，也不需要复杂的辅助测量工具，配合普通的数显卡尺就能完成全部校验项的读取。

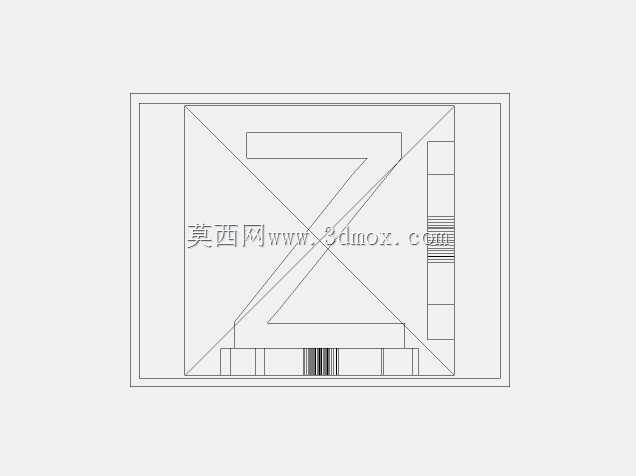

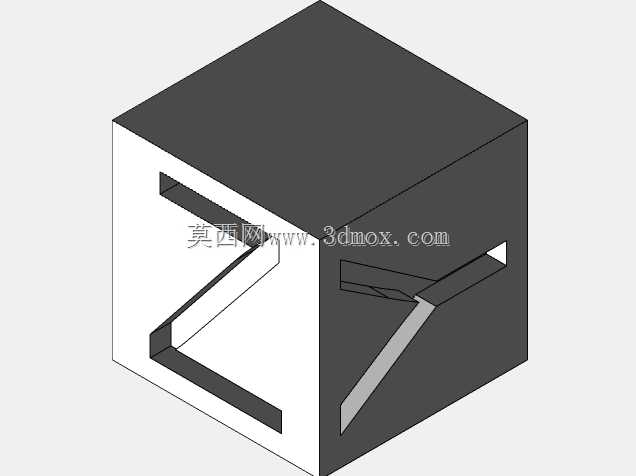

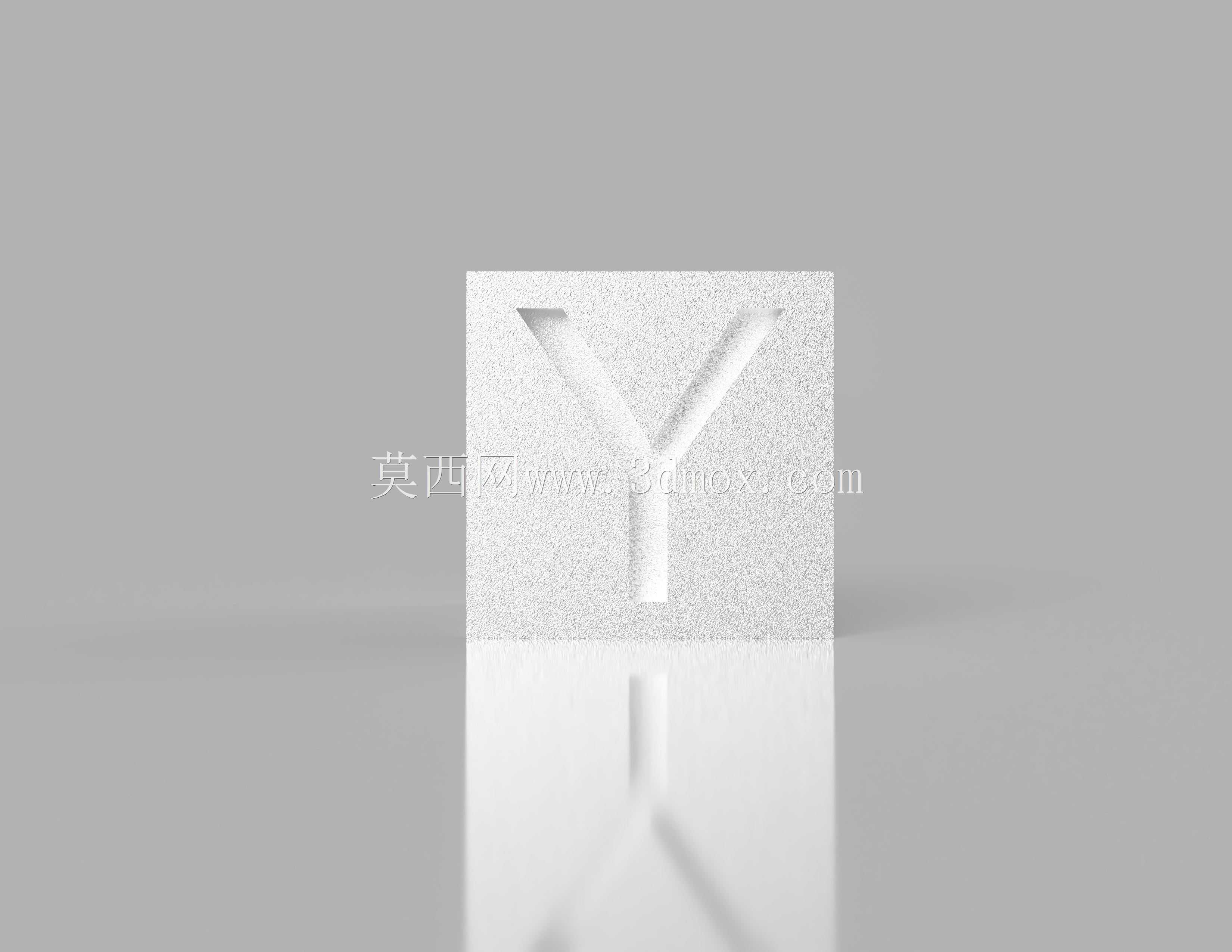

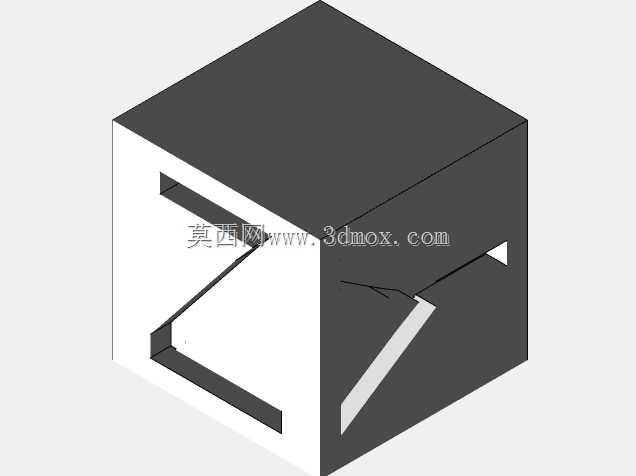

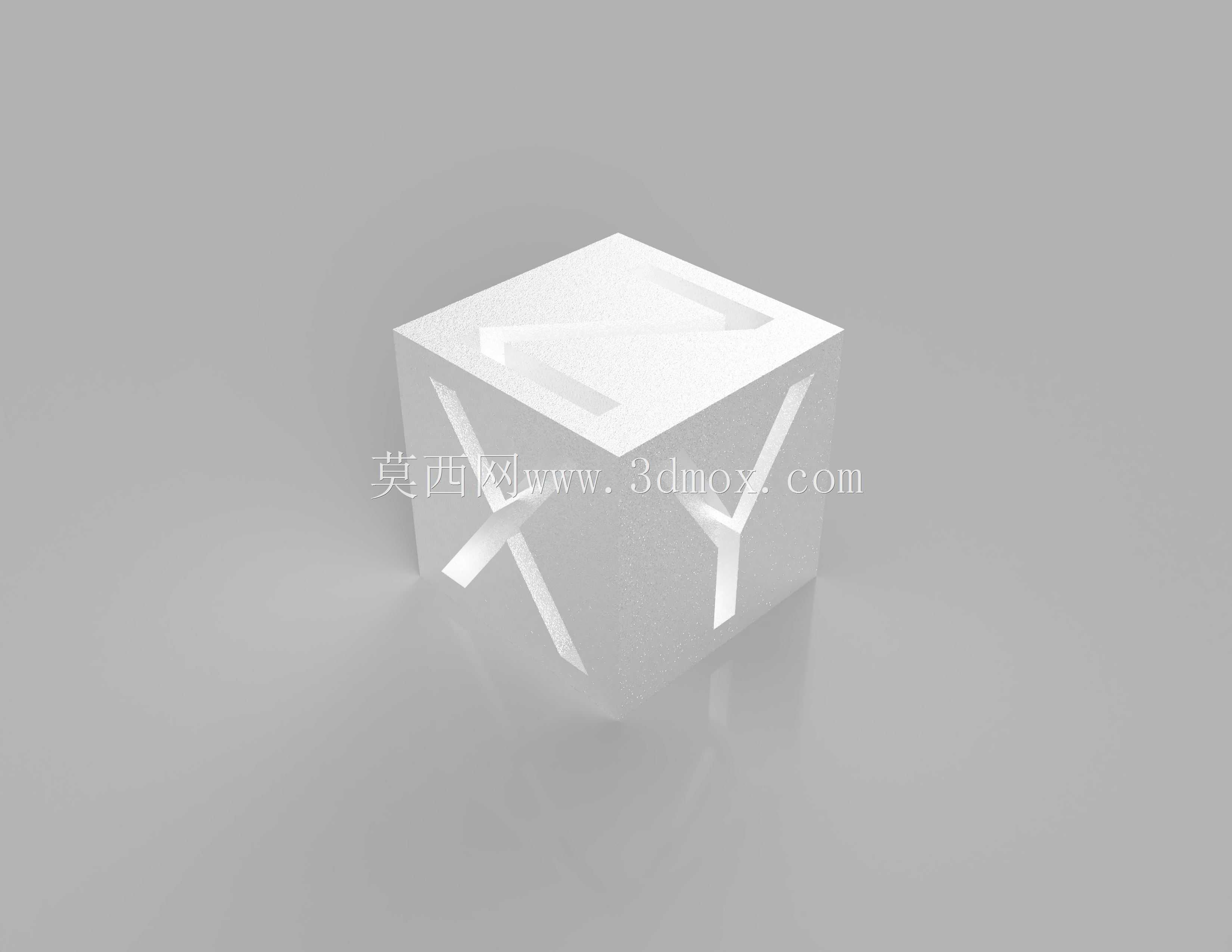

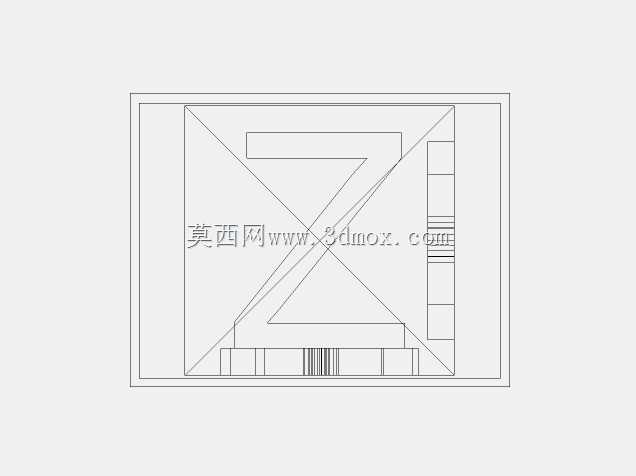

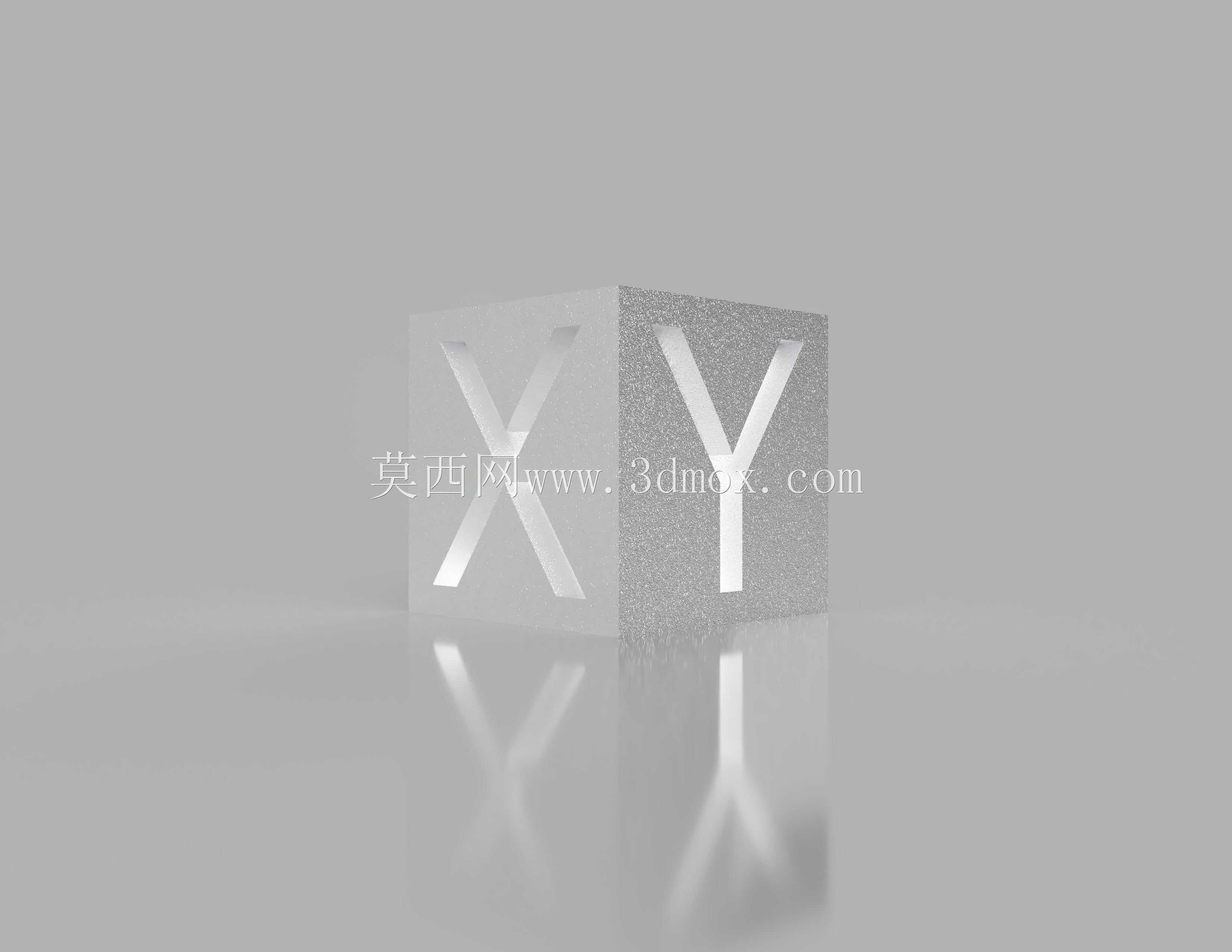

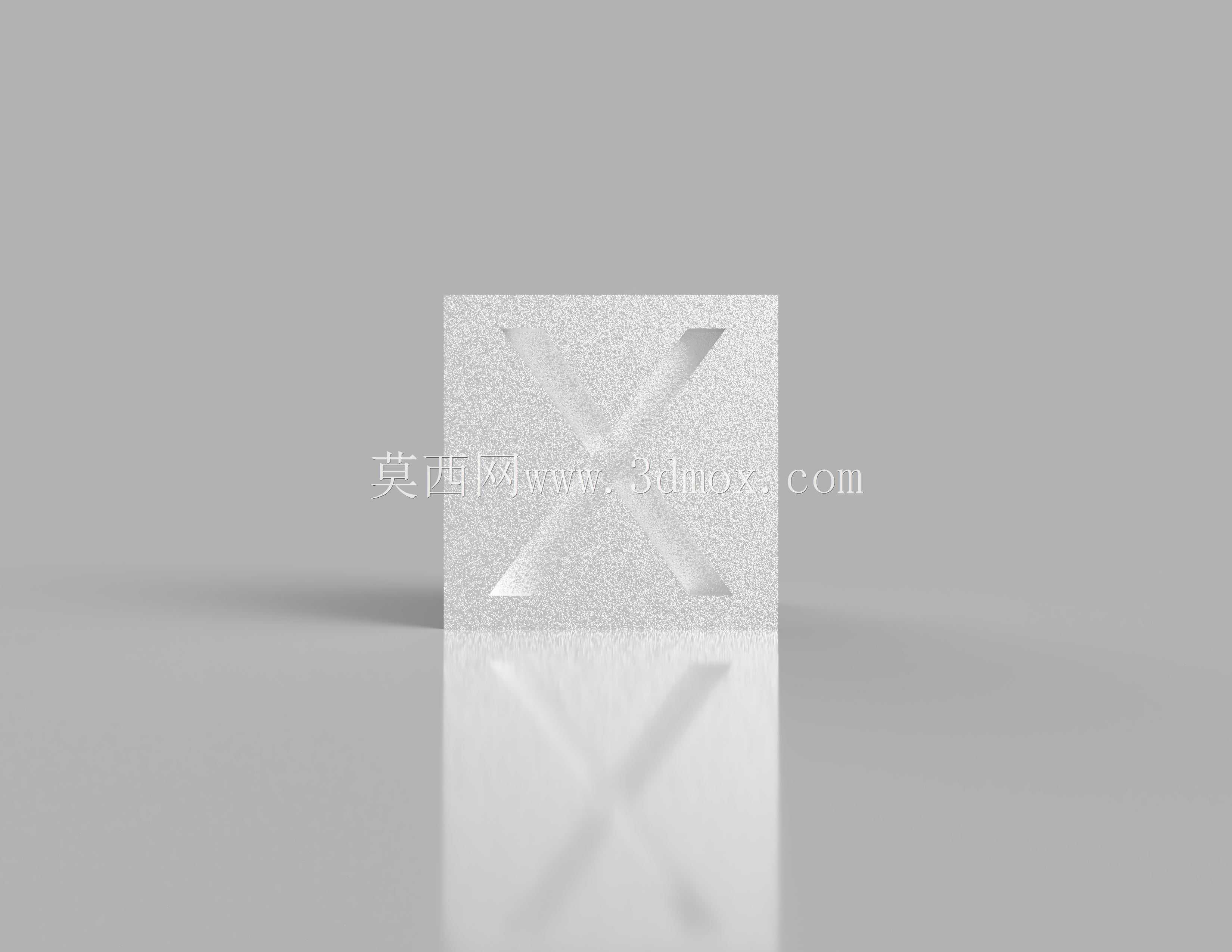

从设计思路上，这款立方体没有做多余的异形结构，完全采用正六面体的基准构型，三个相邻面分别对应设备X、Y、Z三个运动轴的成型方向，每个面都做了平整的平面处理，没有额外的凸起或镂空结构，避免特殊结构带来的成型干扰，让测试结果能直接反映设备本身的运动精度，而不是结构设计带来的成型误差。相邻面之间的垂直公差设计参考了通用桌面级3D打印设备的精度标准，能直观反映出X-Y轴的垂直度、Z轴的层厚堆叠精度，以及各轴的步进电机步距校准偏差。

尺寸设计上，统一采用10mm*10mm*10mm的正立方体边界，这个尺寸刚好适配绝大多数3D打印机的最小打印起始区域，打印耗时极短，通常5到10分钟就能完成打印，不会占用过多的设备生产时间，打印完成后可以直接在工作台上完成测量，不需要额外的后处理步骤。三个轴向的尺寸测量可以直接验证各轴的脉冲参数是否准确，如果测量出某一轴的尺寸偏差超出允许范围，就可以对应调整固件里的轴步距参数，直到三个方向的测量值都符合设计尺寸要求。

除了基础的尺寸精度校验，这个立方体还能辅助检测设备的其他成型问题：观察立方体的表面层纹，可以判断Z轴丝杆的运动是否顺畅、有没有卡顿或层纹不均的问题；观察立方体的棱角成型情况，可以判断设备的回抽参数是否合理、有没有边角溢料或缺料的问题；观察立方体相邻面的垂直度，可以判断机架的组装是否方正、皮带张力是否均匀，有没有出现轴间偏移导致的平行四边形误差。在多耗材切换的场景下，打印这个立方体还能快速测试新耗材的成型收缩率，通过测量实际打印尺寸和设计尺寸的差值，就能在切片软件里设置对应的收缩补偿参数，保证后续打印的大尺寸工件尺寸准确。

不少从业者在调试设备时容易忽略基础校准的重要性，往往直接打印成品工件，最后因为尺寸偏差导致工件报废，反而浪费了更多的耗材和时间，这种小尺寸的校准立方体作为设备调试的第一道检测工序，能在最短时间内排查出设备的核心精度问题，把设备误差控制在打印作业开始之前。而且这个立方体的结构足够简单，对打印参数的容错率高，哪怕是刚接触3D打印的新手，也能通过打印这个测试件快速理解设备三个运动轴的成型逻辑，掌握基础的精度校准方法，不需要复杂的专业知识就能完成设备的基础调试。

在日常的设备维护流程里，定期打印这个校准立方体也能及时发现设备的精度衰减问题，比如皮带长期使用后的松动、丝杆磨损带来的间隙、喷嘴磨损导致的出料偏差，这些缓慢出现的问题往往很难通过肉眼直接发现，通过定期打印标准立方体并记录测量数据，就能形成设备的精度变化档案，提前对磨损部件进行更换或调整，避免批量生产时出现大面积的工件报废。对于需要保证多台设备成型精度一致的打印工坊来说，用同一个标准立方体作为校准基准，还能快速统一所有设备的成型参数，保证不同设备打印出来的工件尺寸公差保持在一致的范围内，满足小批量生产的精度要求。
