5×8规格封闭式单轴拖挂承载装置

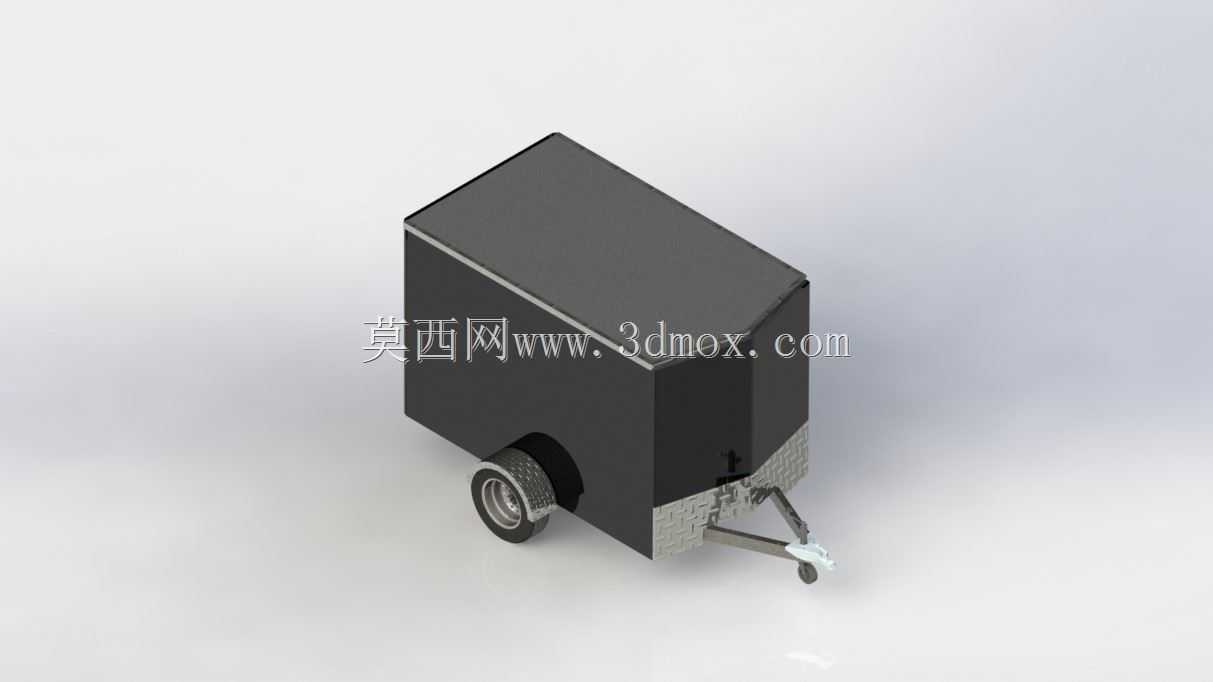

　　这款封闭式拖挂装置的设计初衷，是面向小型短途载运场景的实用化需求，可适配家用乘用车、轻型作业车辆的后牵引接口，满足私人家具转运、小型户外作业物料配送、零散货品短途驳运等实际使用需求，相比开放式拖斗，封闭厢体结构能够避免运输过程中货物受雨淋、扬尘侵袭，也能防止零散货物在行驶颠簸中掉落，适配对载运防护有一定要求的使用场景。从结构设计逻辑来看，整体采用单轴承载布局，单轮组布置在厢体重心偏前位置，能够在行驶过程中保证行驶稳定性，减少牵引端的下压力负载，避免对牵引车后悬挂造成额外负担；前端的三角牵引架采用标准拖挂耦合接口，可匹配市面主流的民用车辆后拖挂安装位，牵引架末端设置支撑轮，在脱挂状态下可以通过支撑轮实现短距离手动移位，

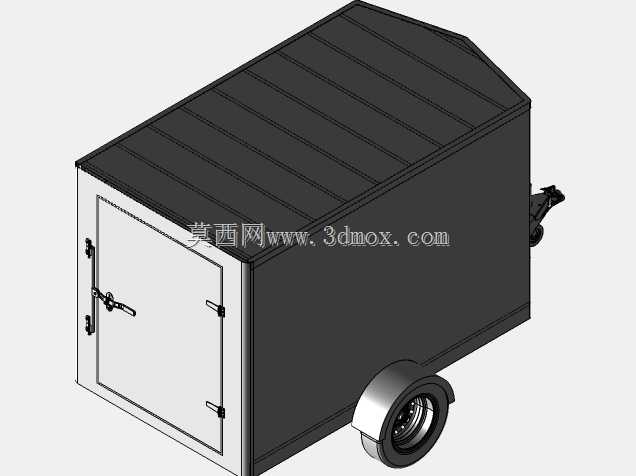

　　也能保证静置停放时的整体水平姿态，避免厢体前倾磕碰地面。厢体部分采用方正封闭造型，内部为完整的矩形载物空间，没有多余的结构凸起，能够最大化利用内部载物容积，厢体前端下部做了斜切收边处理，既可以优化行驶过程中的气流走向，降低高速行驶时的风阻带来的行驶晃动，也能避免牵引转向过程中厢体与牵引车尾部发生运动干涉，适配常规乘用车的最大转向角度边界，不会在小半径转弯时出现结构磕碰。行走部分采用标准橡胶充气轮胎配合钢制轮毂，轮组上方设置弧形轮拱包覆，既可以阻挡行驶过程中轮胎带起的泥水溅到厢体侧面，也能对轮组形成一定的防护，避免行驶中飞溅的碎石直接撞击轮胎侧面；轮组与车架的连接采用短柱式承载结构，搭配基础的减震阻尼组件，

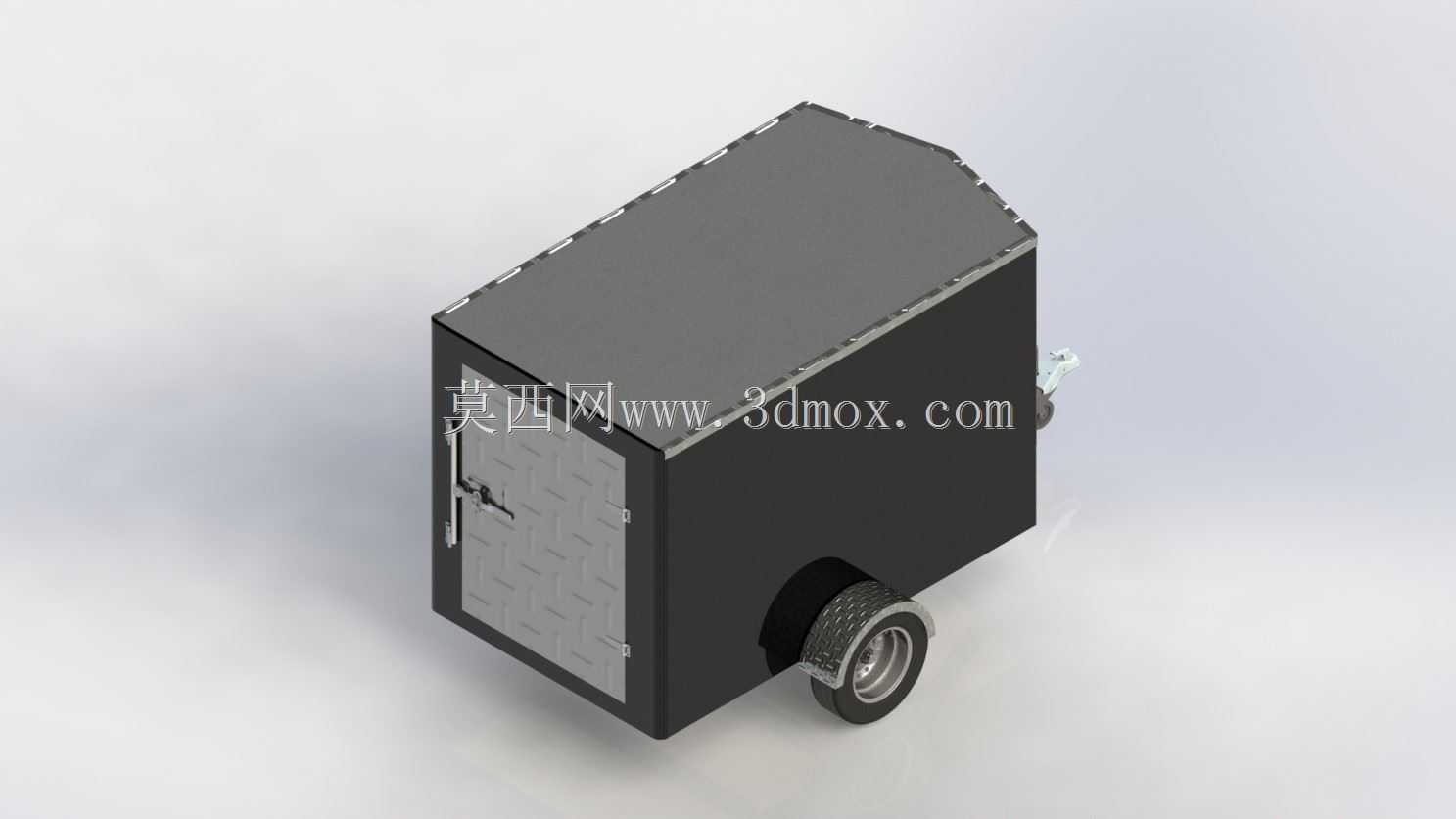

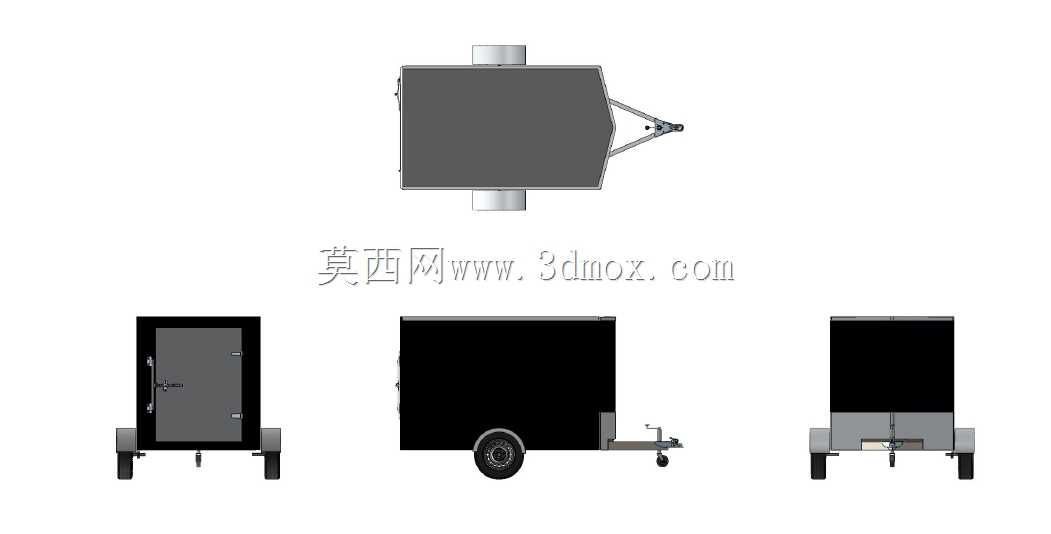

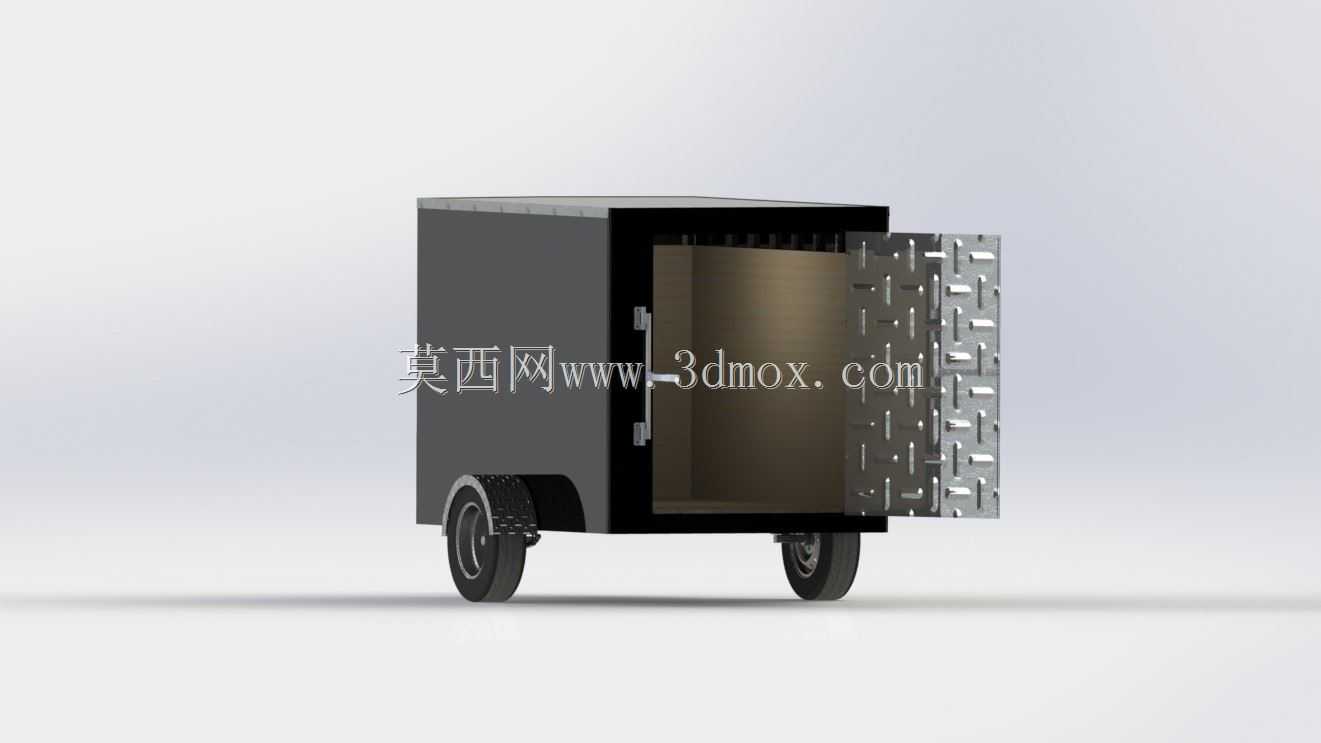

　　能够过滤非铺装路面行驶时的小幅颠簸，减少颠簸震动传递到厢体内部对所载货物造成的磕碰损伤。从安装边界来看，这款拖挂装置的整体外廓尺寸控制在民用小型拖挂的常规上路标准范围内，宽度与常规家用乘用车宽度匹配，不会在行驶过程中超出牵引车的视觉宽度范围，降低驾驶过程中的宽度判断难度；牵引架的长度经过匹配计算，在牵引车满打方向倒车时，厢体前端与牵引车后保险杠之间预留足够的安全间隙，不会出现倒车时的结构碰撞。厢体尾部预留了门体安装位，可根据使用需求选装上掀式尾门或者对开式侧门，方便不同尺寸货物的装卸作业，厢体顶部为平整封闭结构，可根据后续使用需求加装顶部行李架拓展载物空间，也可直接作为平整顶面放置轻质防水篷布等附属配件。

　　车架主体采用矩形钢管焊接成型，整体承载框架围绕厢体底部布置，能够均匀承载厢内货物的重量，避免局部应力集中导致的车架变形，焊接位置均做了应力释放处理，减少长期颠簸行驶过程中焊缝开裂的风险；厢体外蒙皮采用轻质金属板材，在保证结构强度的前提下控制整体自重，降低牵引车的牵引负载，减少行驶过程中的额外油耗。在实际使用场景中，这类小型封闭拖挂除了家用搬家转运家具之外，也可适配小型个体商户的短途货品配送，比如花卉绿植转运、小型工具设备上门作业载运、户外露营装备整体转运等场景，封闭厢体可以在临时停放时起到一定的防盗防护作用，相比开放式货斗更适合存放需要一定防护的物品。设计过程中对轮组的承载上限做了匹配计算，单轴结构的承载能力完全覆盖这类小型拖挂的常规载重量需求，轮距设置与常规微型车辆轮距接近，行驶过程中不会出现轮距过窄导致的侧翻风险，在常规道路行驶的限速范围内，整体行驶姿态稳定，不会出现明显的摆尾晃动问题。牵引耦合结构采用通用标准尺寸，不需要对牵引车后杠做特殊改装，只要车辆预留标准方口拖挂安装位即可直接连接使用，降低了用户的安装适配成本；前端支撑轮采用可升降结构，行驶状态下可以向上翻折锁定，不会影响车辆通过性，停放时放下支撑轮即可稳定支撑整个拖挂装置，不需要额外加装支撑脚。
