10立方农用罐式运输拖车结构设计

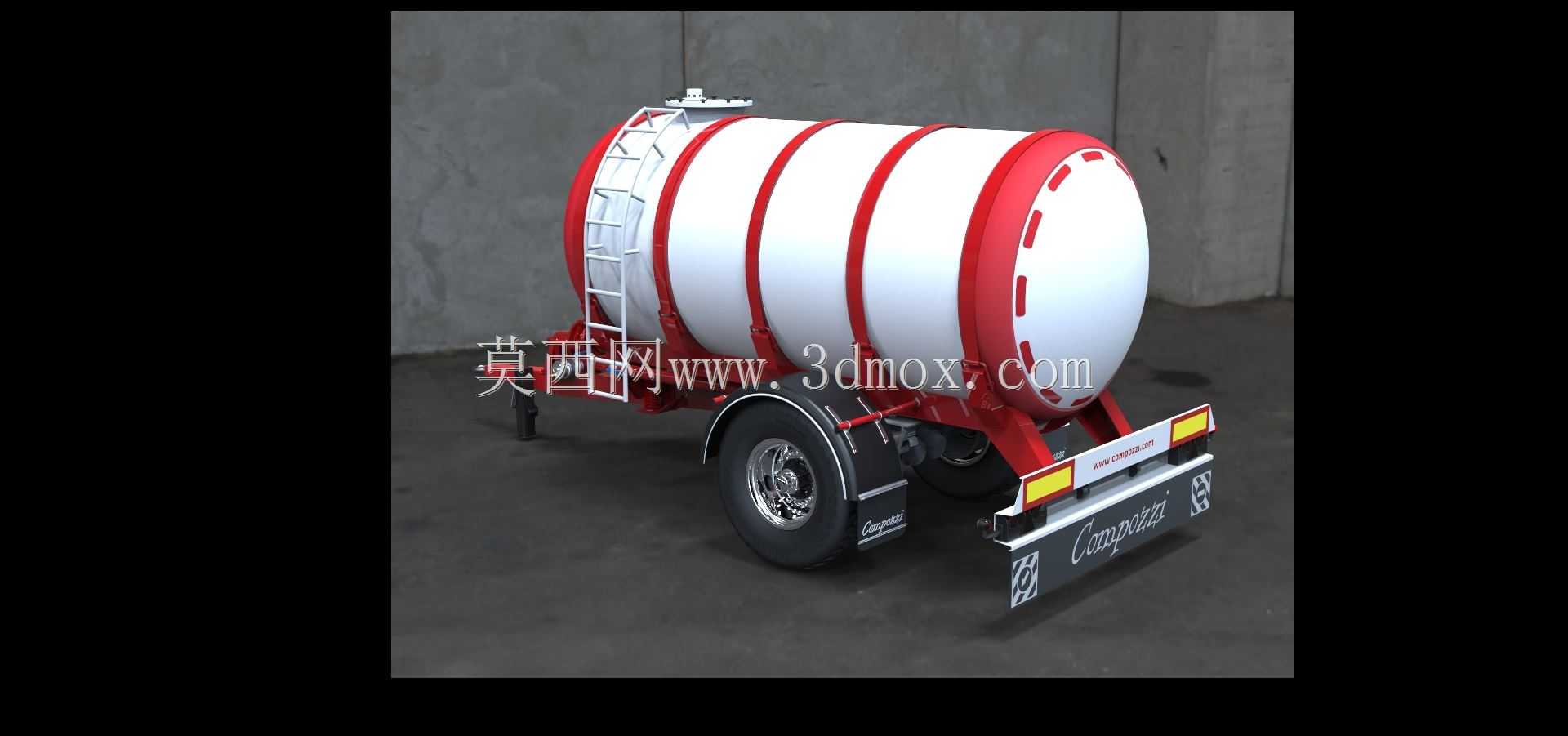

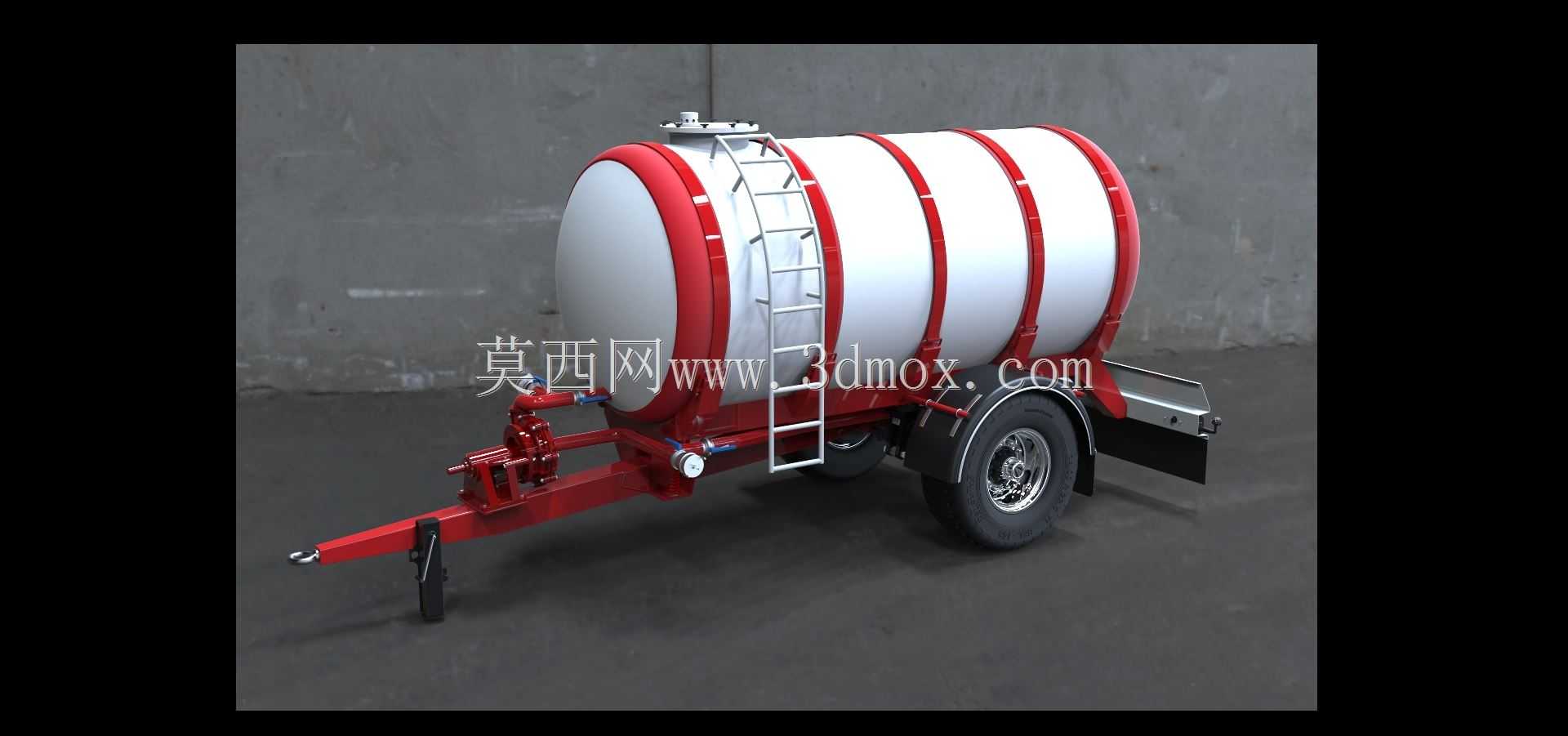

　　这款10立方容量的罐式拖车，主要面向农牧场、小型涉农作业场景的液态物料转运需求，可适配常规农用拖拉机牵引，完成液态肥、灌溉用水、农牧场沼液等介质的短距离转运作业，相比同容积固定式储液设施，具备灵活转场、无需额外配套装卸动力的优势。从结构设计逻辑来看，罐体采用卧式圆柱布局，重心高度控制在轮轴上方合理区间，牵引行驶过程中可降低侧倾风险，罐体外部设置多道环形加强箍，既可以抵消罐内液态介质行驶晃动产生的交变应力，也能在轻微剐蹭时避免罐体本体直接受冲击，罐体端侧的环形防护结构突出于罐体端面，倒车或停靠时可优先承接碰撞力，保护罐体封头焊缝不受损。罐体左侧外置直爬梯，梯步做防滑凸起处理，运维人员可通过爬梯抵达罐顶操作人孔，完成介质加注、

　　罐内清理作业，爬梯与罐体连接位置采用分段式焊接固定，避免应力集中导致焊缝开裂。行走机构采用单轴布局，匹配重载型橡胶轮胎与钢制轮毂，轮辋强度适配满载10立方液态介质的总载荷，轮胎上方设置弧形挡泥板，挡泥板尾部集成反光标识与号牌安装位，满足田间道路与乡村公路的低速行驶安全要求。牵引连接结构采用通用型农用拖车牵引销，可匹配多数马力段农用拖拉机的后牵引挂接装置，牵引架与罐体底盘框架采用一体化焊接结构，底盘框架采用矩形钢管拼焊成型，罐体与底盘之间设置橡胶缓冲垫，减少行驶过程中路面颠簸传递到罐体的振动，降低罐体焊缝疲劳损伤风险。罐体尾部设置卸料管路接口，可根据输送介质类型选配自流卸料或者泵压卸料组件，接口位置做下沉式布局，

　　避免行驶过程中被田间凸起的石块、土埂磕碰。设计过程中重点考量了农用场景的非铺装路面通行需求，底盘离地间隙预留足够高度，可通过常规田埂、乡间坑洼路面，罐体内部可根据需求可选装防浪板结构，减少半载状态下液体晃动对行驶稳定性的影响，人孔盖采用快拆式压紧结构，无需专用工具即可完成开启与密封锁紧，密封件采用耐腐橡胶材质，适配弱酸碱类液态农肥的存储运输需求。整车宽度控制在常规农用机具通行宽度范围内，可顺利通过乡村狭窄道路与农牧场大门，无需额外改造通行设施，整车长度匹配单轴布局的转弯半径，在狭小场地内也可完成掉头、停靠操作。罐体表面采用防腐涂层处理，外露金属件均做防锈处理，可适应户外露天存放、高湿度农牧场环境的使用要求，减少日常运维的防锈维护工作量。
