符合行业标准的O形密封圈及配套环槽设计

　　在液压、气动、流体输送类设备的静密封场景中，O形密封圈是应用最广泛的密封元件之一，其设计合理性直接决定设备的泄漏率、维护周期与运行可靠性。轴向静态密封是O形圈最常见的安装形式，常见于法兰连接面、阀盖密封面、油缸端盖、泵体结合面等位置，这类场景下密封面无相对往复或旋转运动，仅承受介质压力、温度交变与装配预紧力，对O形圈的压缩率、沟槽尺寸公差、表面粗糙度的匹配度有明确要求。

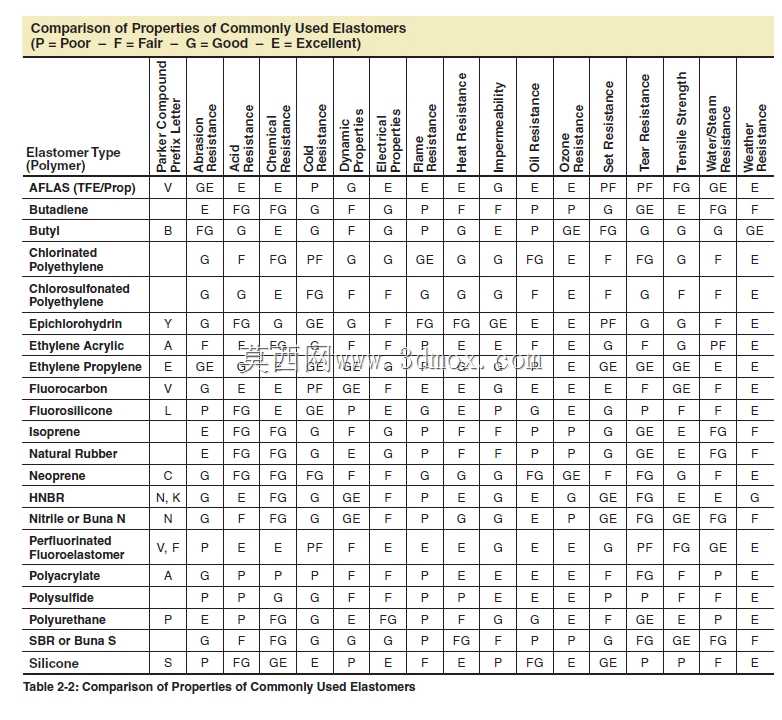

　　做这套设计的时候，最先要明确的是密封的工况边界：首先是介质类型，矿物液压油、水基乳化液、气体、腐蚀性流体对应的O形圈材质硬度差异很大，常规矿物油场景用邵氏A70度的丁腈橡胶即可，高温或腐蚀场景则需要匹配氟橡胶、乙丙橡胶等材质，不同材质的压缩永久变形率、线膨胀系数不同，直接影响沟槽的尺寸预留。其次是工作压力等级，当介质压力低于10MPa时，O形圈依靠自身预压缩产生的接触应力即可实现密封，不需要额外增设挡圈；当压力超过10MPa时，需要在O形圈的承压侧增设聚四氟乙烯挡圈，避免高压下O形圈被挤入密封间隙造成剪切破坏。

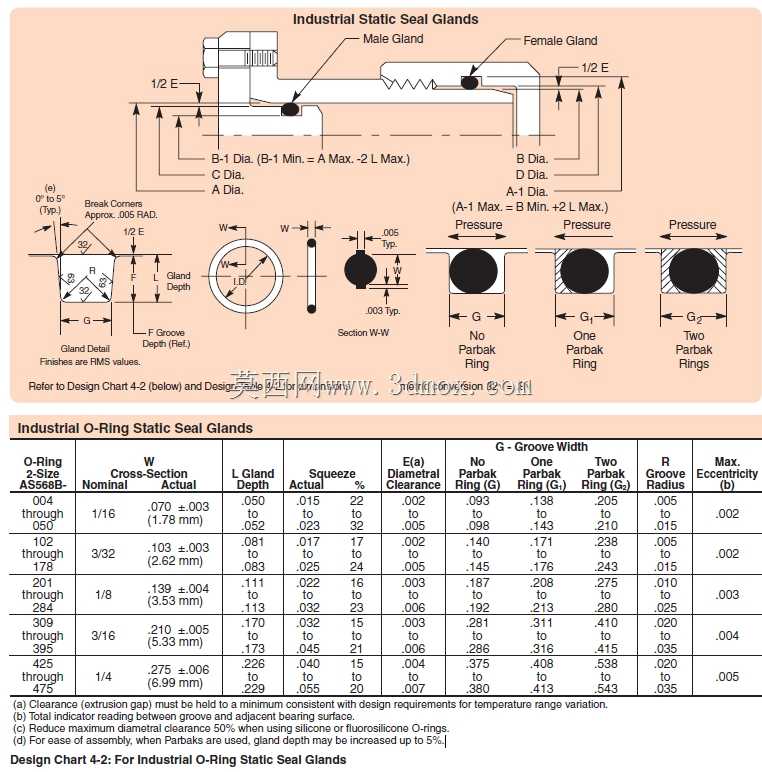

　　轴向静密封的O形环槽设计，核心是控制三个关键尺寸：槽深、槽宽、槽口圆角。槽深决定O形圈的压缩率，常规静密封场景下压缩率控制在15%-25%区间最为合理，压缩率过小会导致接触应力不足，压力波动时容易出现泄漏；压缩率过大则会加速O形圈的永久变形，缩短密封寿命，尤其是在高温工况下，过大的压缩率会让橡胶材料的应力松弛速度加快，短时间内就会丧失密封能力。槽宽的设计要考虑O形圈的截面直径公差、橡胶受热后的体积膨胀量，通常槽宽要比O形圈截面直径大20%-30%，给O形圈受压变形留出足够的容纳空间，避免装配时O形圈被挤伤。槽口的圆角半径不能小于0.2mm，锐边必须倒钝，否则装配过程中很容易划伤O形圈表面，造成隐性的密封缺陷，很多现场出现的装配后试压泄漏，拆检后找不到明显损伤点，往往就是槽口锐边造成的微划痕在压力作用下扩展形成泄漏通道。

　　安装边界方面，轴向密封的两个结合面的平面度公差需要控制在0.05mm以内，表面粗糙度Ra值不大于1.6μm，粗糙度过大会让O形圈无法填满微观的表面凹坑，介质会沿着凹坑形成渗漏通道；表面过于光滑也不利于密封，会导致装配时O形圈无法形成有效的摩擦定位，容易在合盖时发生移位。密封面之间的间隙要严格控制，根据工作压力和O形圈硬度调整，常规70度硬度的O形圈，10MPa压力下单侧间隙不能超过0.1mm，压力越高允许的间隙越小。

　　实际工程应用中，很多设计人员容易忽略O形圈的拉伸量控制，轴向安装的O形圈通常是套在沟槽的内圆柱面上，装配时的拉伸率要控制在2%-5%之间，拉伸量过大会导致O形圈截面直径缩小，实际压缩率达不到设计值，同时过大的拉伸会加速橡胶材料的老化，尤其是在高温油液环境中，拉伸后的O形圈会快速收缩硬化，丧失弹性。另外沟槽的底部粗糙度可以适当放宽到Ra3.2μm，但是不能有加工残留的刀痕、铁屑，合盖前必须清理沟槽内的杂质，避免硬质颗粒硌伤O形圈。

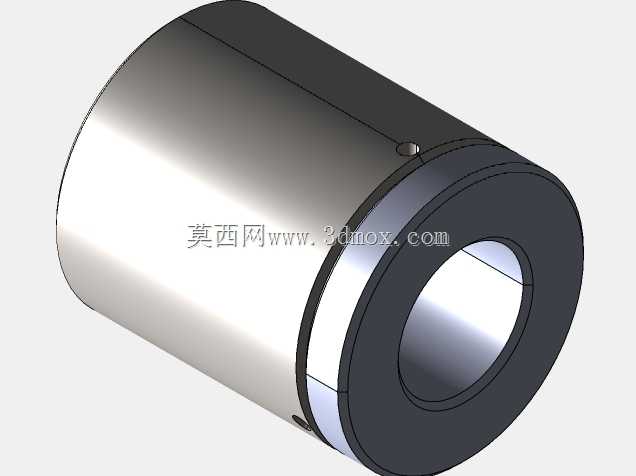

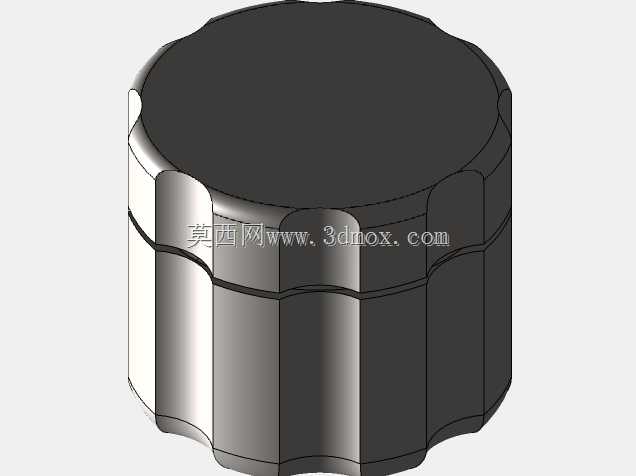

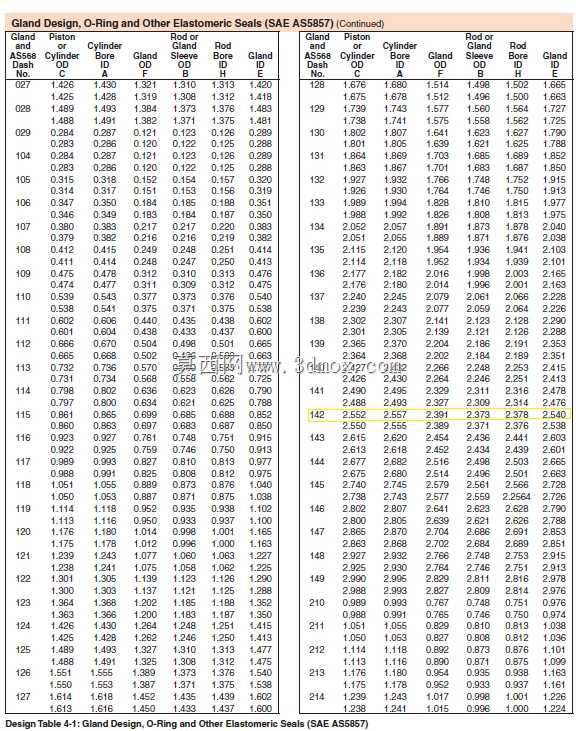

　　这套设计内容覆盖了不同截面直径O形圈对应的沟槽尺寸公差、不同压力下的间隙控制值、挡圈的选型匹配规则，能够直接用于常规液压、气动设备的静密封结构设计，避免设计人员凭经验取值造成的密封失效问题，减少现场试错成本。在做三维建模的时候，所有沟槽尺寸都按照行业标准的公差带做了参数化设置，调整O形圈规格时可以直接驱动沟槽尺寸更新，不需要重复计算，能够大幅提升密封结构的设计效率。
