创意弹珠水流联动计时装置结构设计

　　这款创意计时装置采用水流与机械弹珠联动的复合驱动逻辑，跳出了传统钟表依靠齿轮组、游丝摆轮的常规计时架构，在科普教具展示、创意机械陈设、机械原理教学场景中具备独特的应用价值，能够直观向受众展示流体驱动、机械联动、重力触发的完整动作逻辑，相比纯静态的原理展板，可动的结构演示能大幅降低机械原理的理解门槛。从结构布局来看，装置整体采用一体化基座承载所有功能模块，基座采用平整矩形设计，底部预留足够的支撑接触面积，放置在水平台面上时无需额外固定即可保持稳定，整体外轮廓尺寸控制在常规桌面陈设的适配范围内，不会占用过多展示空间，基座上预设的安装位分别对应储油模块、钟面显示模块、螺旋输送轨道、弹珠存储释放机构、杠杆触发组件，

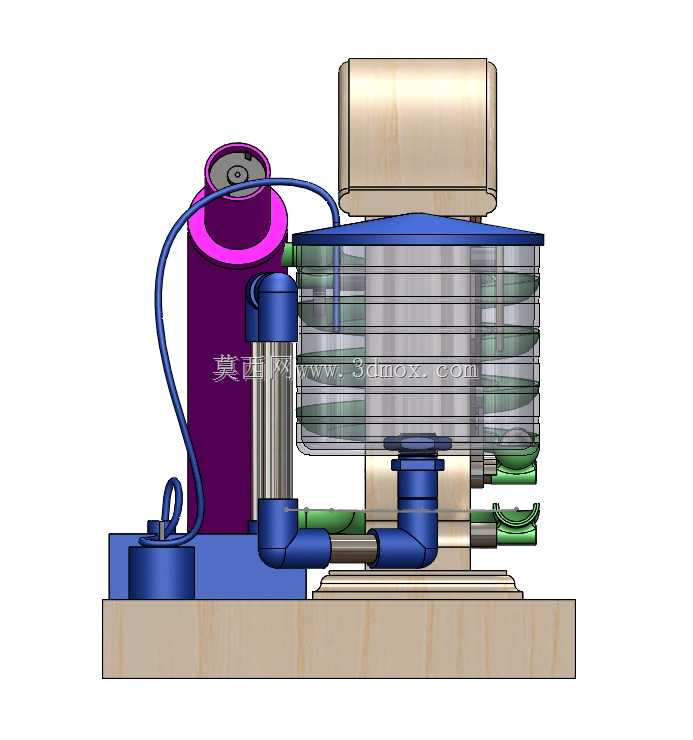

　　所有模块的安装基准面统一加工在基座上平面，装配时可通过定位凸台快速对齐，减少装配调试的对位工作量。储液模块布置在装置左侧，采用透明筒体结构，既可以直观观察内部液位变化，也能让演示者清晰看到流体流动的全过程，筒体内部设计有恒定速率注液通路，配套的虹吸排空结构经过流道尺寸校核，当液位达到设定阈值时可自动触发排空动作，无需额外电控元件参与，整个流体循环过程完全依靠物理结构实现，不需要外接电源或气源，适配无供电条件的展示场景。弹珠循环机构是装置的核心计时执行单元，顶部的释放轨道在流体排空触发动作后，会单次释放一枚弹珠进入倾斜主轨道，轨道的倾斜角度经过反复调试，既保证弹珠可以依靠重力顺畅滚动，又不会因为速度过快导致触发冲击过大损伤结构，

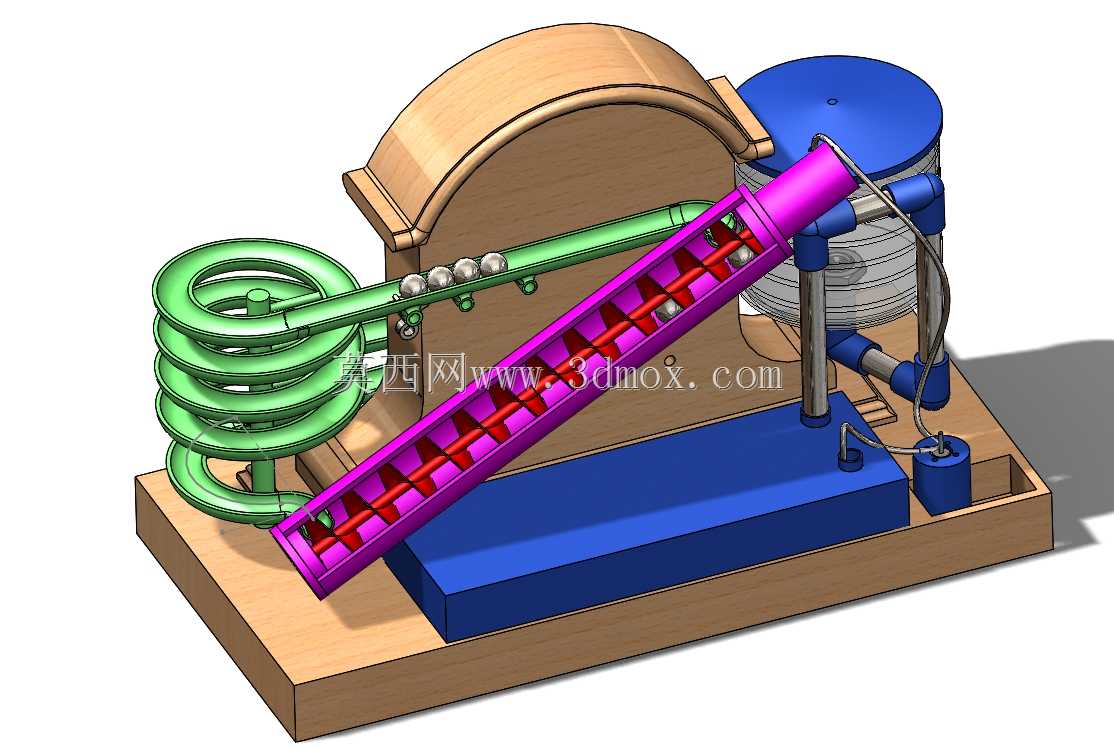

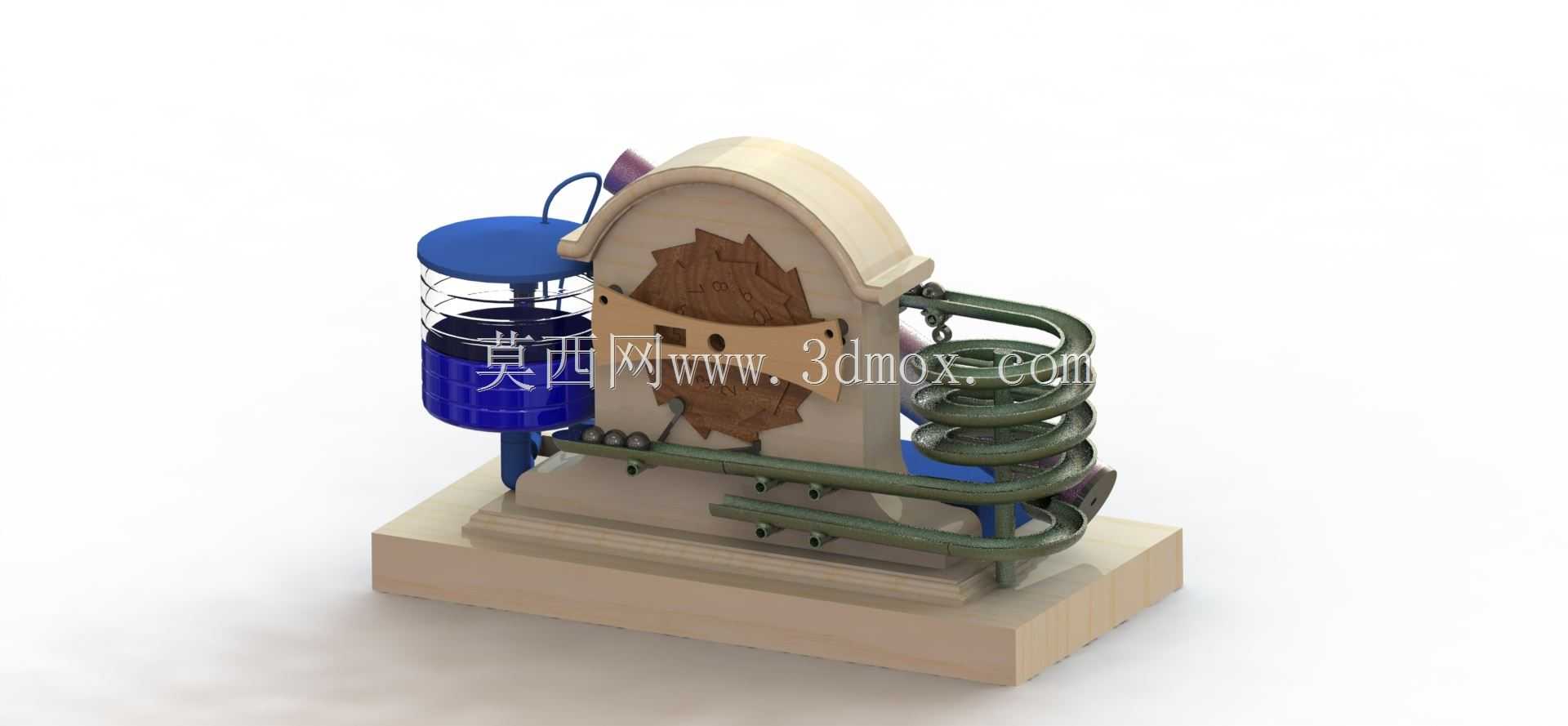

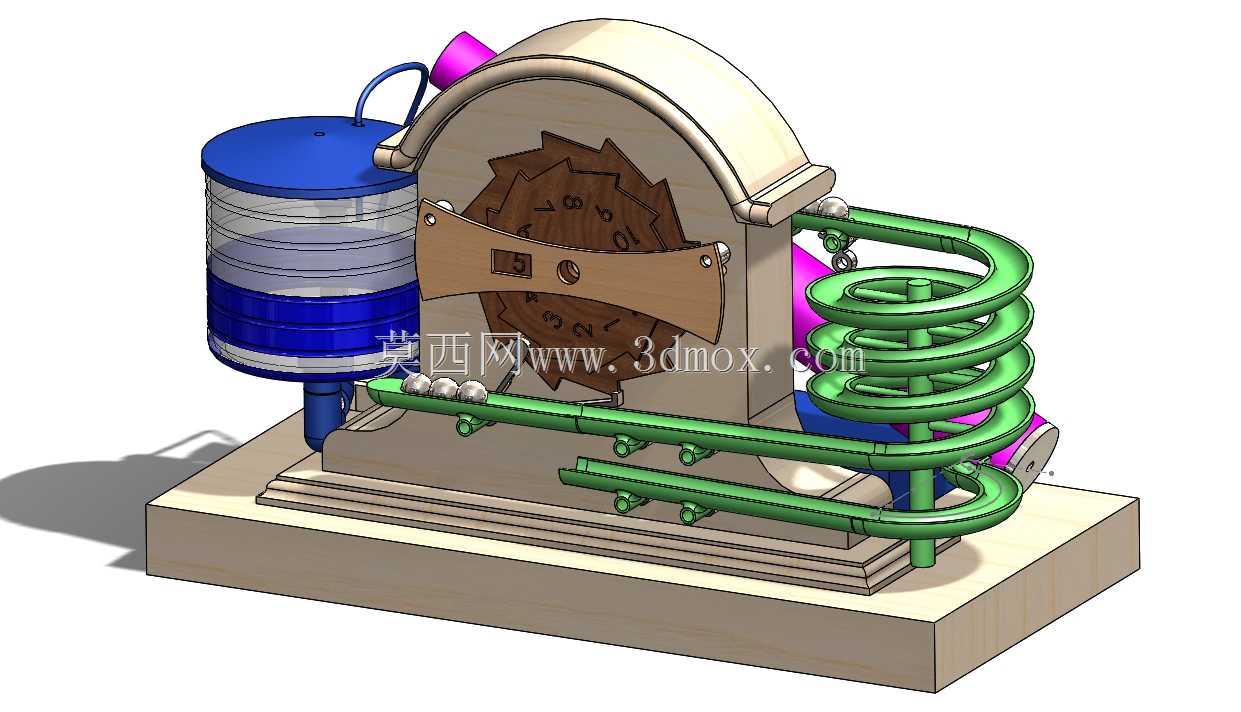

　　弹珠沿主轨道滚动至底部后，会进入拱形螺旋升降机构，该机构依靠水流循环的剩余动力驱动，将弹珠重新输送回顶部存储位，完成单轮弹珠循环。钟面显示模块集成在装置中部的拱形支架上，采用木质纹理的装饰面板覆盖内部传动结构，既保留了复古陈设的视觉质感，又能遮挡内部复杂的连杆结构避免演示过程中干扰受众注意力，钟面的计时触发通过杠杆机构实现，每完成一次弹珠循环、水位到达对应刻度时，杠杆会推动钟面的指针步进一格，分别对应小时、分钟的计时显示，指针的步进角度经过限位结构约束，不会出现过冲或卡滞问题。螺旋输送轨道采用多圈弯管结构，弯管的曲率半径经过校核，保证弹珠在输送过程中不会出现卡滞，轨道与支架的连接采用快拆卡扣结构，

　　后期维护时可以快速拆卸清理轨道内部的灰尘或异物，所有运动部件的铰接位置都预留了润滑脂存储槽，长期运行时可以减少铰接副的磨损，延长装置的演示使用寿命。在实际教学应用中，这套装置可以拆解为流体力学、重力传动、杠杆触发、循环输送四个独立的教学模块，每个模块都可以单独演示动作原理，也可以组装为整体展示完整的计时逻辑，相比传统的计时机构演示模型，这种复合驱动的结构能够覆盖更多机械原理知识点，适合中小学科创教育、高校机械原理导论课程的实物演示使用，也可作为创意机械爱好者的结构参考案例，用于拓展非传统计时机构的设计思路。结构设计过程中针对各运动部件的运动边界做了充分的干涉校核，弹珠在整个循环路径上的所有位置都预留了足够的安全间隙，不会出现弹珠脱出轨道或者与相邻结构发生碰撞的问题，左侧储液模块与中部钟面支架之间设置了挡液结构，即使出现少量液体飞溅也不会接触到弹珠轨道导致弹珠卡顿，基座底部设计有可调脚垫，可根据放置台面的平整度调整装置水平度，保证弹珠滚动速率、流体排空速率符合设计预期，避免因为台面倾斜导致计时误差过大。
